Wiring Diagram For Panoramic Sliding Sunroof Control Unit - PE77.20-P-2102-97IBA
Model 177
with code 413 (Automatic panoramic sliding sunroof)
Control unit N70/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| CAN B | Interior CAN | 12K |
| Code 882 | Interior monitoring | 13F |
| Code 882 | Interior monitoring | 10F |
| Code L | LEFT-HAND DRIVE | 8G |
| Code R | RIGHT-HAND DRIVE | 8G |
| F152/4 | Vehicle interior fuse and relay module | 8L |
| F152/4f113 | Fuse 113 | 7L |
| M12 | Panoramic sliding roof drive unit | 18L |
| M12/5 | Panoramic sliding roof roller sun blind drive unit | 21L |
| N10 | Central control module | 13L |

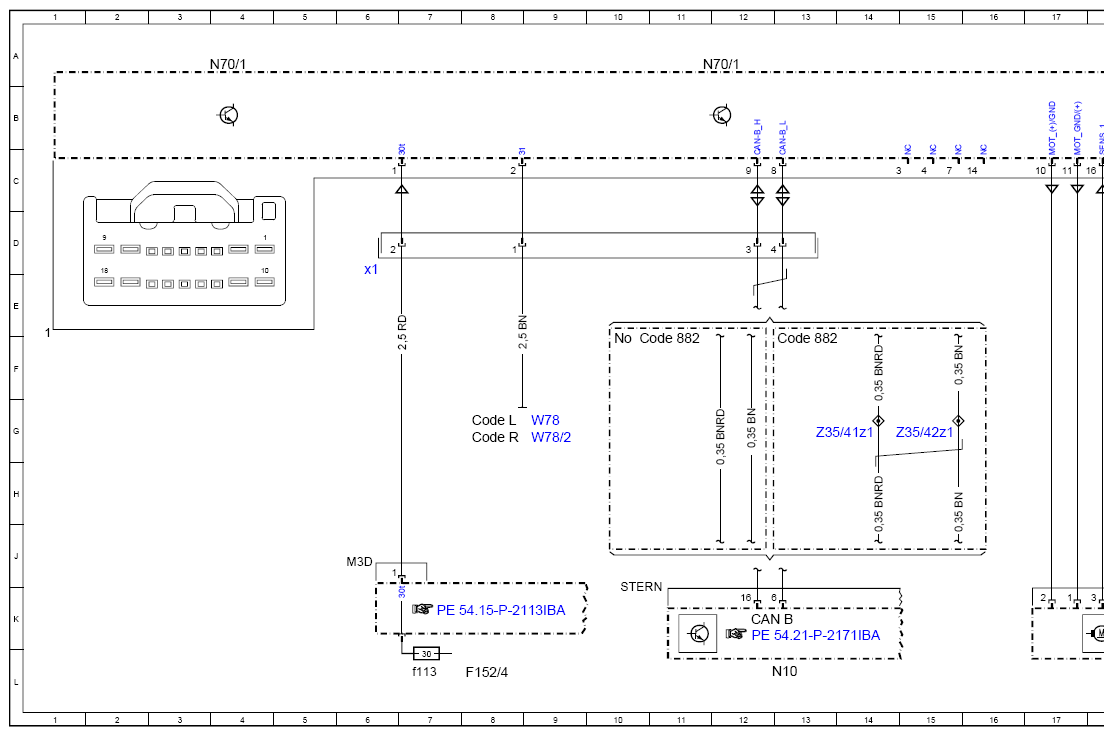

| N70/1 | Panoramic sliding roof control unit | 4A |
| N70/1 | Panoramic sliding roof control unit | 12A |

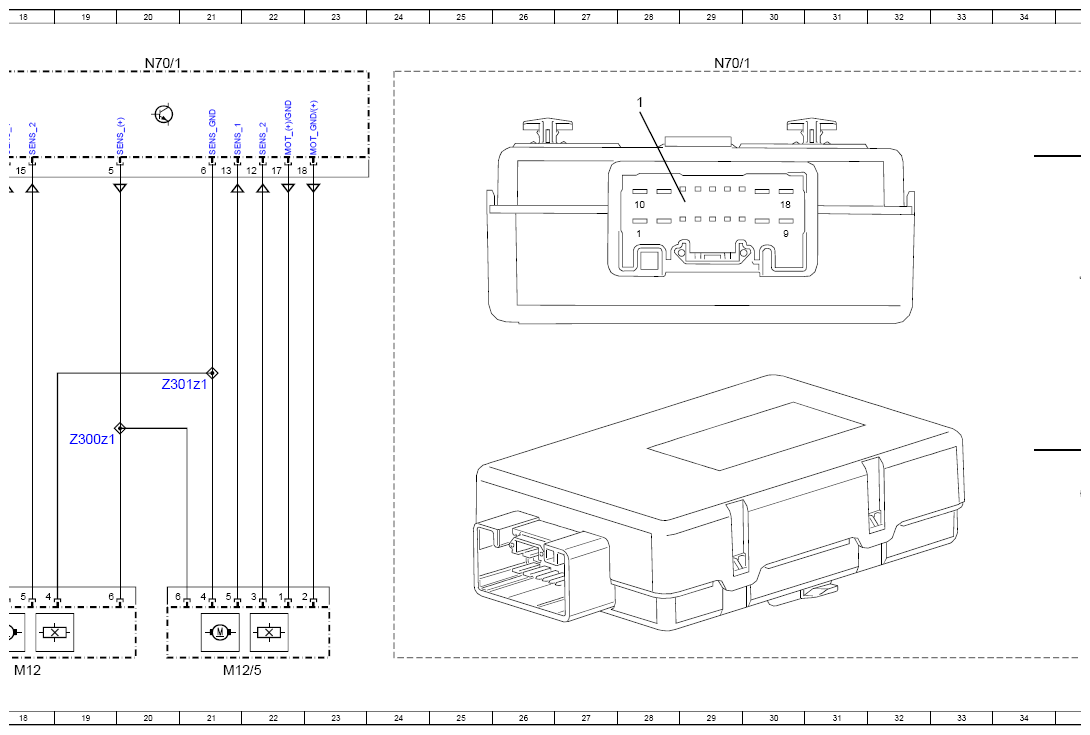

| N70/1 | Panoramic sliding roof control unit | 20A |

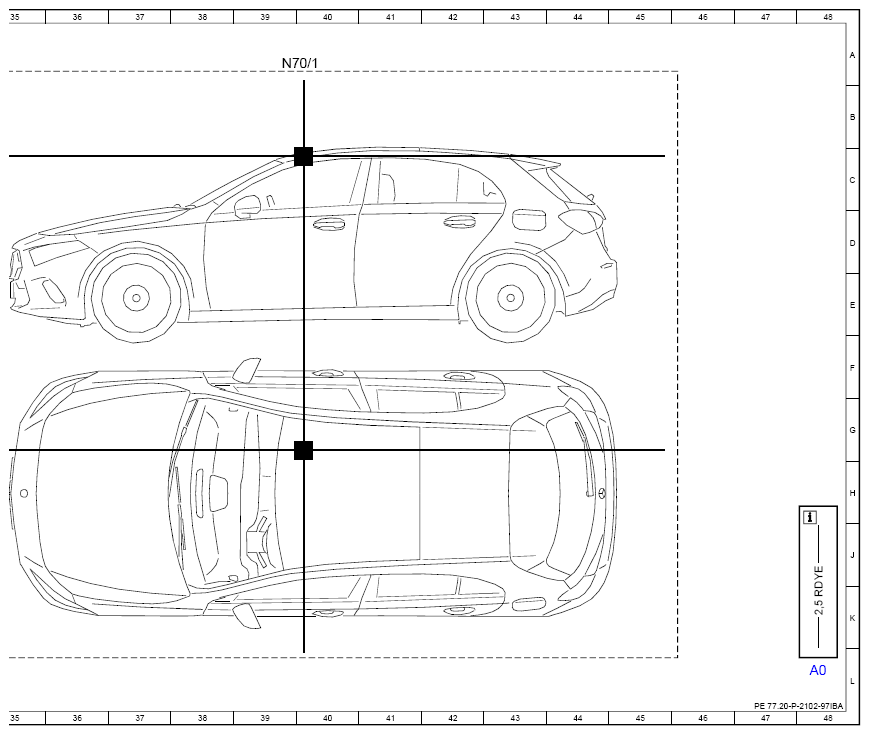

| N70/1 | Panoramic sliding roof control unit | 39A |
| N70/1 | Panoramic sliding roof control unit | 29A |
| N70/1x1 | Panoramic sliding sunroof control unit electrical connector | 6E |
| W78 | Roof ground point 1 | 9G |
| W78/2 | Roof ground point 2 | 9G |
| Z300z1 | Voltage supply connector sleeve | 19G |
| Z301z1 | Ground connection connector sleeve | 21F |
| Z35/41z1 | Interior CAN (CAN B) High connector sleeve | 14G |
| Z35/42z1 | Interior CAN (CAN B) low connector sleeve | 15G |
