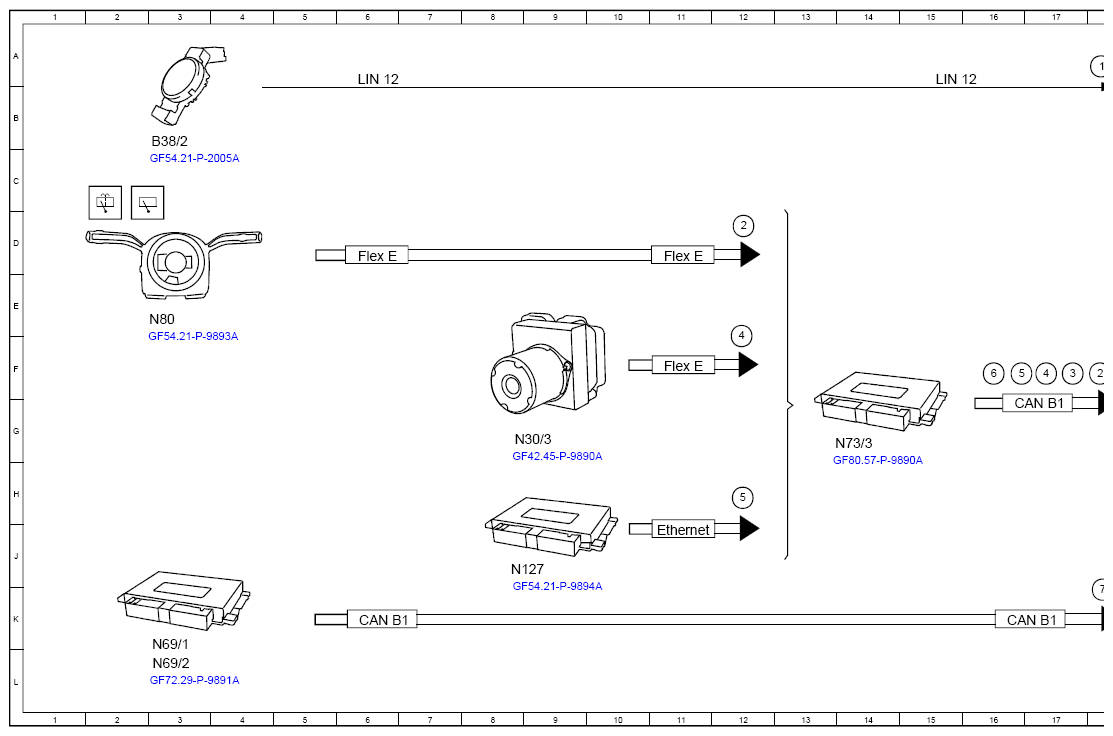

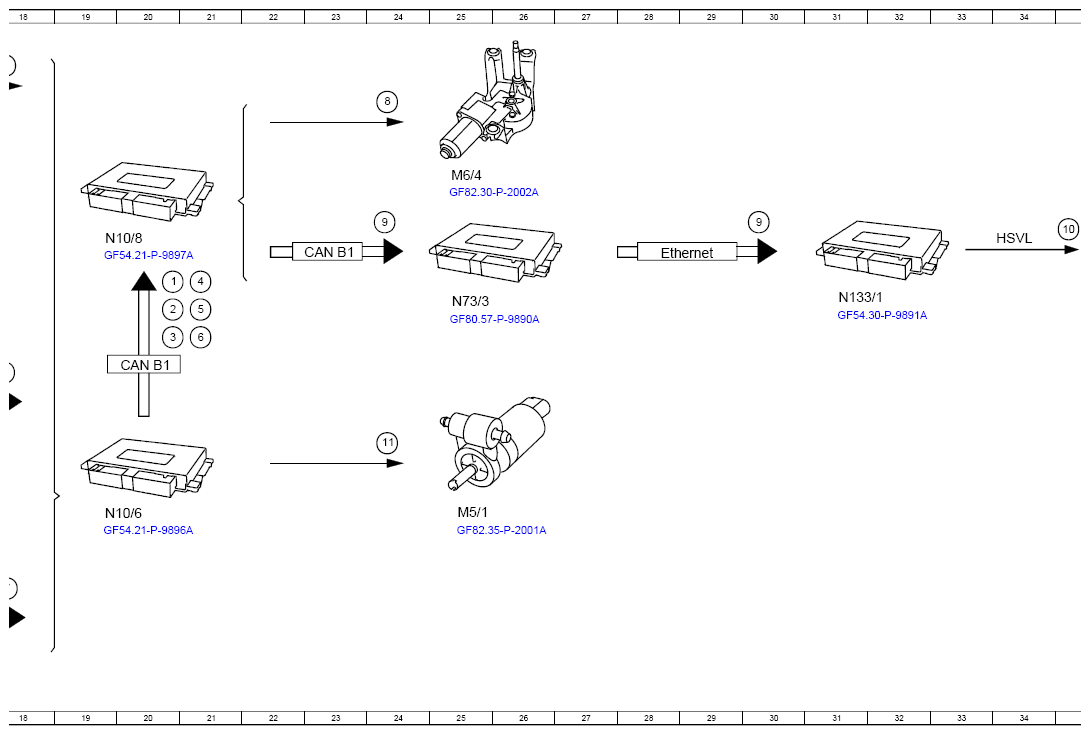

(Function Schematic, Wipe And Wash Rear Window - PE82.30-P-2501-97D)
Model 206.2, 214, 254, 294
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Wipe, request | 18A |
| 1 | Wipe, request | 21E |
| 10 | Image data, signal | 35D |
| 11 | Windshield washer system pump, actuation | 24G |
| 2 | Combination switch, status | 12D |
| 2 | Combination switch, status | 18F |
| 2 | Combination switch, status | 21E |
| 3 | Circuit 15, status | 17F |
| 3 | Circuit 15, status | 21F |
| 4 | Vehicle speed, signal | 12F |
| 4 | Vehicle speed, signal | 17F |
| 4 | Vehicle speed, signal | 21E |
| 5 | Transmission position, signal | 12H |
| 5 | Transmission position, signal | 17F |
| 5 | Transmission position, signal | 21E |
| 6 | Reverse gear engaged, signal | 16F |
| 6 | Reverse gear engaged, signal | 21F |
| 7 | Door rotary tumbler switch, status | 18K |
| 8 | Wiper motor, actuation | 24B |
| 9 | Wiper status, signal | 30D |
| 9 | Wiper status, signal | 24D |
| A40/18 | Instrument cluster display | 36E |
| B38/2 | Rain/light sensor with additional functions | 3B |
| CAN B1 | CAN 1 for vehicle interior | 20F |
| CAN B1 | CAN 1 for vehicle interior | 6K |
| CAN B1 | CAN 1 for vehicle interior | 16K |
| CAN B1 | CAN 1 for vehicle interior | 17G |
| CAN B1 | CAN 1 for vehicle interior | 23D |
| Ethernet | Ethernet | 11J |
| Ethernet | Ethernet | 28D |
| Flex E | Chassis FlexRay | 6D |
| Flex E | Chassis FlexRay | 11F |
| Flex E | Chassis FlexRay | 11D |
| HSVL | High-speed video link | 34D |
| LIN 12 | Local Interconnect Network | 6A |
| LIN 12 | Local Interconnect Network | 15A |
| M5/1 | Windshield washer system pump | 25H |
| M6/4 | Tailgate wiper motor | 25C |
| N10/6 | Front signal acquisition and actuation module control unit | 19H |
| N10/8 | Rear signal acquisition and actuation module control unit | 19D |
| N127 | Drivetrain control unit | 8J |
| N133/1 | Instrument cluster control unit | 31E |
| N30/3 | Electronic Stability Program control unit | 9G |
| N69/1 | Left front door control unit | 3K |
| N69/2 | Right front door control unit | 3L |
| N73/3 | Electronic ignition switch control unit | 14G |
| N73/3 | Electronic ignition switch control unit | 25E |
| N80 | Steering column module control unit | 3E |
