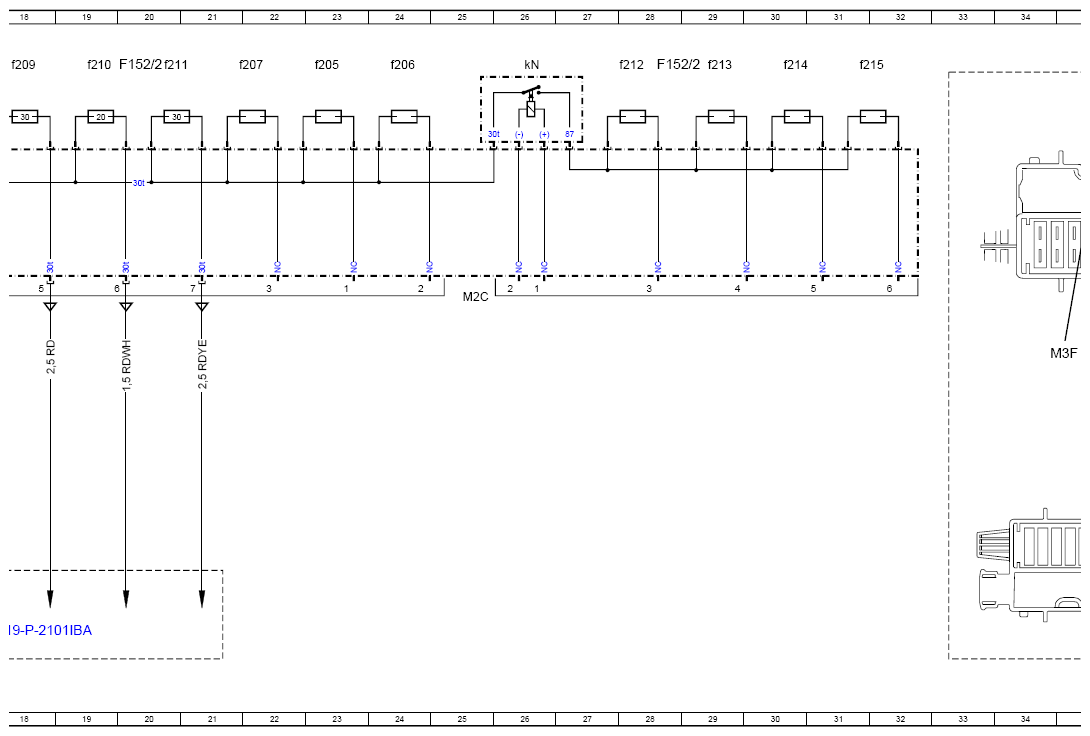

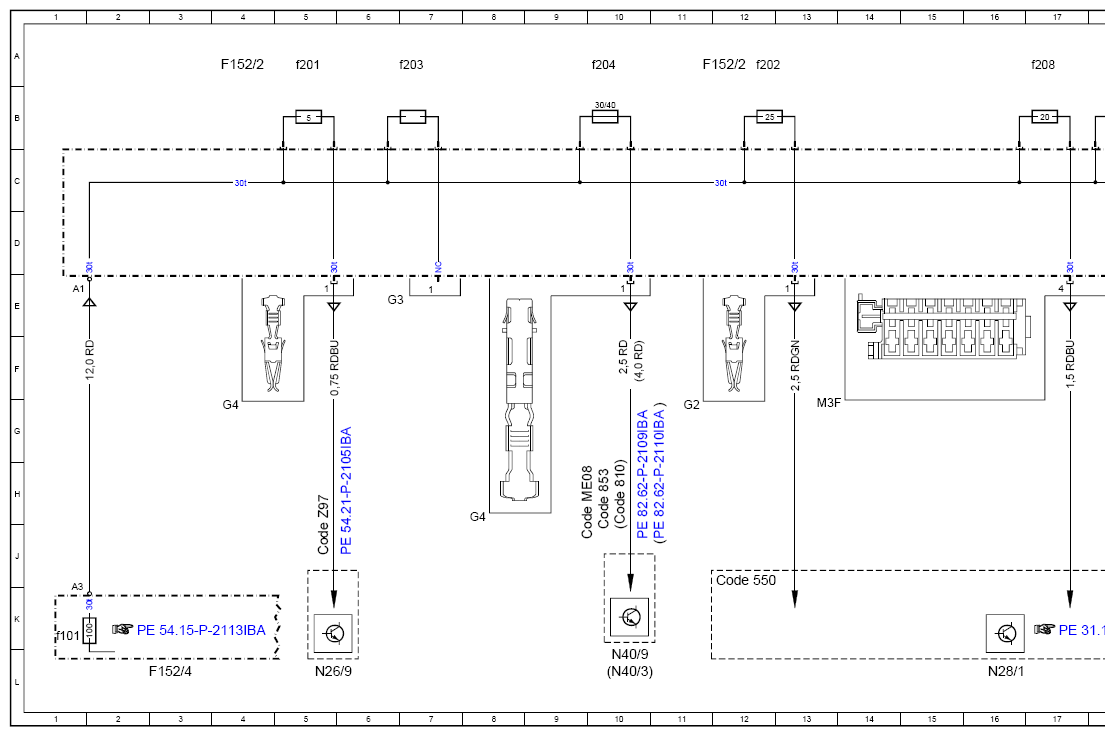

Wiring Diagram For Rear Fuse And Relay Module - PE54.15-P-2112-97IBA
Model 177
Module F152/2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 64L |
| Code 550 | Trailer hitch | 12J |
| Code 810 | Sound system | 10J |
| Code 853 | Midline sound system | 10J |
| Code ME08 | Hybrid drive 75-84 KW VARIANT (INCLUDING PLUGIN) | 10J |
| Code Z97 | Electronic interface | 5J |

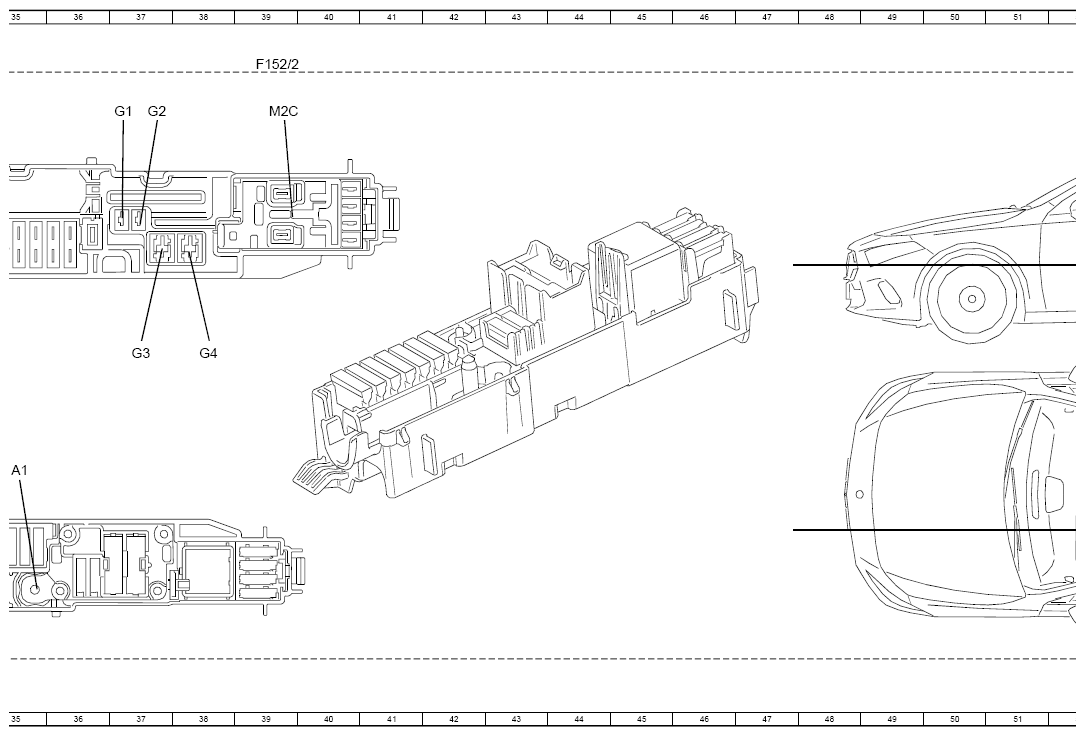

| F152/2 | Rear fuse and relay module | 4A |
| F152/2 | Rear fuse and relay module | 12A |
| F152/2 | Rear fuse and relay module | 20A |
| F152/2 | Rear fuse and relay module | 28A |
| F152/2 | Rear fuse and relay module | 39A |

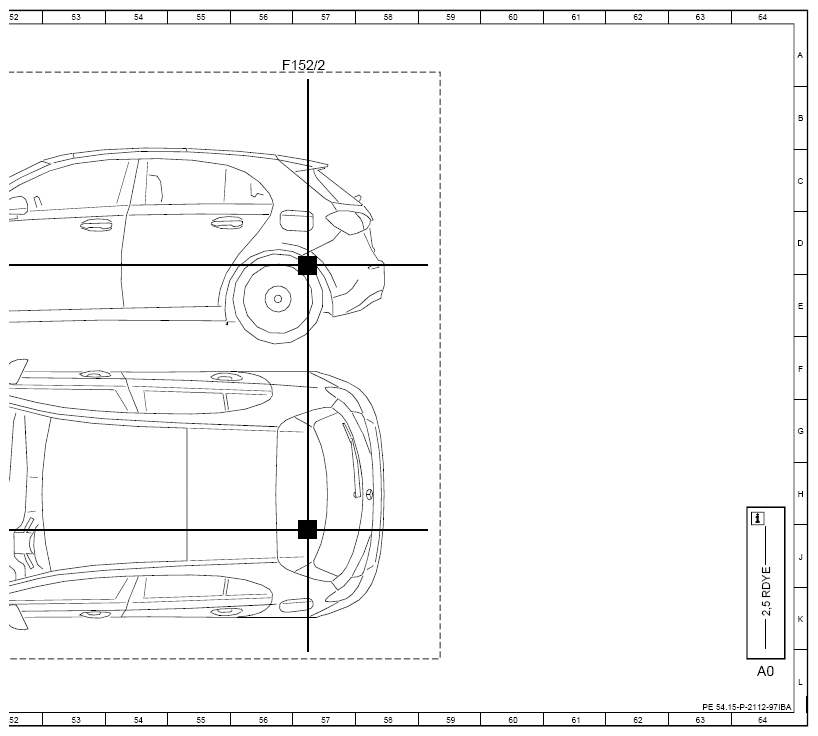

| F152/2 | Rear fuse and relay module | 57A |
| F152/2f201 | Fuse 201 | 5A |
| F152/2f202 | Fuse 202 | 12A |
| F152/2f203 | Fuse 203 | 7A |
| F152/2f204 | Fuse 204 | 10A |
| F152/2f205 | Fuse 205 | 23A |
| F152/2f206 | Fuse 206 | 24A |
| F152/2f207 | Fuse 207 | 22A |
| F152/2f208 | Fuse 208 | 17A |
| F152/2f209 | Fuse 209 | 18A |
| F152/2f210 | Fuse 210 | 19A |
| F152/2f211 | Fuse 211 | 20A |
| F152/2f212 | Fuse 212 | 28A |
| F152/2f213 | Fuse 213 | 29A |
| F152/2f214 | Fuse 214 | 30A |
| F152/2f215 | Fuse 215 | 31A |
| F152/2kN | Backup relay | 26A |
| F152/4 | Vehicle interior fuse and relay module | 3L |
| F152/4f101 | Fuse 101 | 1K |
| N26/9 | Special-purpose vehicle multifunction control unit | 5L |
| N28/1 | Trailer recognition control unit | 16L |
| N40/3 | Sound system amplifier control unit | 10L |
| N40/9 | Subwoofer amplifier | 10L |
