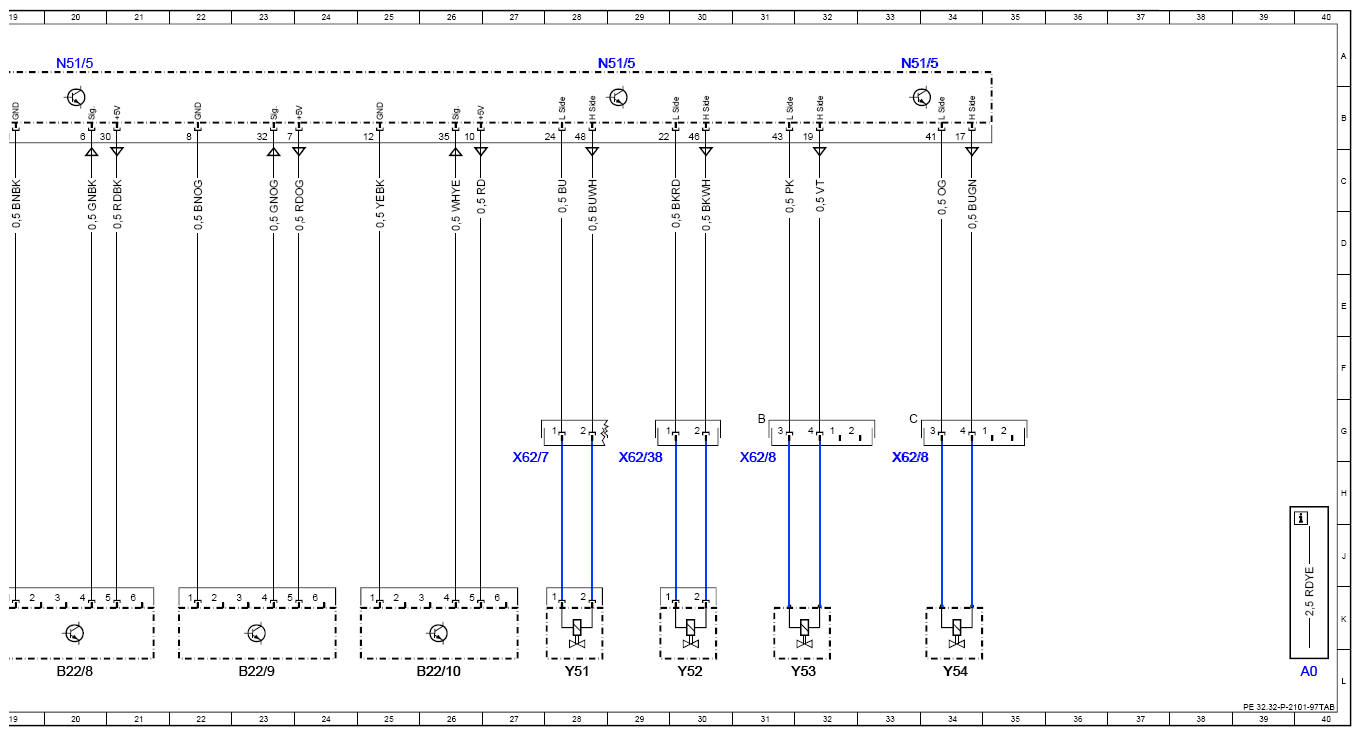

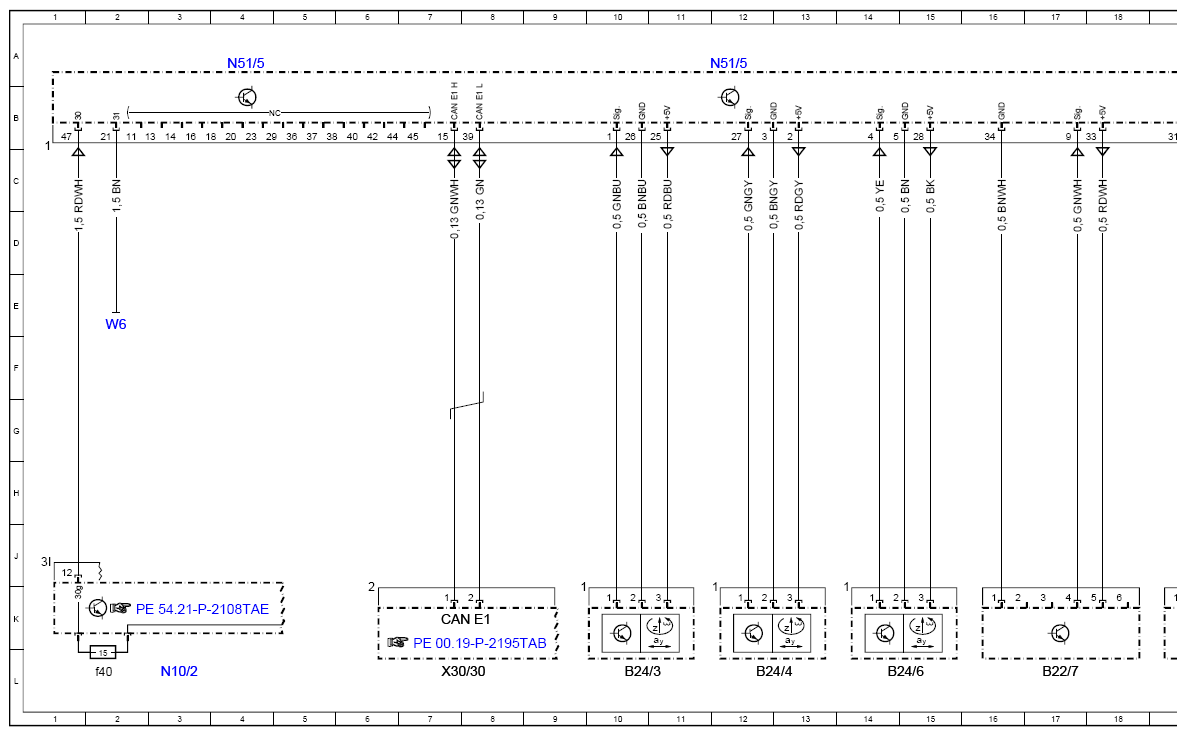

Wiring Diagram For Adaptive Damping System (ADS) Control Unit - PE32.32-P-2101-97TAB
Model 172.4 as of 3/1/16 with code 483 (ADVANCED AGILITY package) Control unit N51/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 40L |
| B22/10 | Right rear level sensor | 26L |
| B22/7 | Left rear level sensor | 17L |
| B22/8 | Left front level sensor | 20L |
| B22/9 | Right front level sensor | 23L |
| B24/3 | Left front body lateral acceleration sensor | 10L |
| B24/4 | Right front body lateral acceleration sensor | 12L |
| B24/6 | Right rear body lateral acceleration sensor | 14L |
| CAN E1 | Chassis CAN 1 | 7K |
| N10/2 | Rear SAM control unit with fuse and relay module | 3L |
| N10/2f40 | Fuse 40 | 2L |
| N51/5 | Adaptive damping system control unit | 4A |
| N51/5 | Adaptive damping system control unit | 12A |
| N51/5 | Adaptive damping system control unit | 20A |
| N51/5 | Adaptive damping system control unit | 29A |
| N51/5 | Adaptive damping system control unit | 33A |
| W6 | Left wheel arch trunk ground point | 2E |
| X30/74 | Chassis CAN 1 (CAN E1) potential distributor electrical connector | |
| X62/38 | Right front axle adaptive damping system electrical connector | 29H |
| X62/7 | Front axle electrical connector, left distributor | 27H |
| X62/8 | Rear axle electrical distributor electrical connector | 31H |
| X62/8 | Rear axle electrical distributor electrical connector | 33H |
| Y51 | Left front axle damping valve unit | 28L |
| Y52 | Right front axle damping valve unit | 30L |
| Y53 | Left rear axle damping valve unit | 32L |
| Y54 | Right rear axle damping valve unit | 34L |
