Wiring Diagram Of Driver-Side Seat Control Module - PE91.29-P-2104-97TAA
Model 172.4
with code 275 (Memory Package (drivers seat))

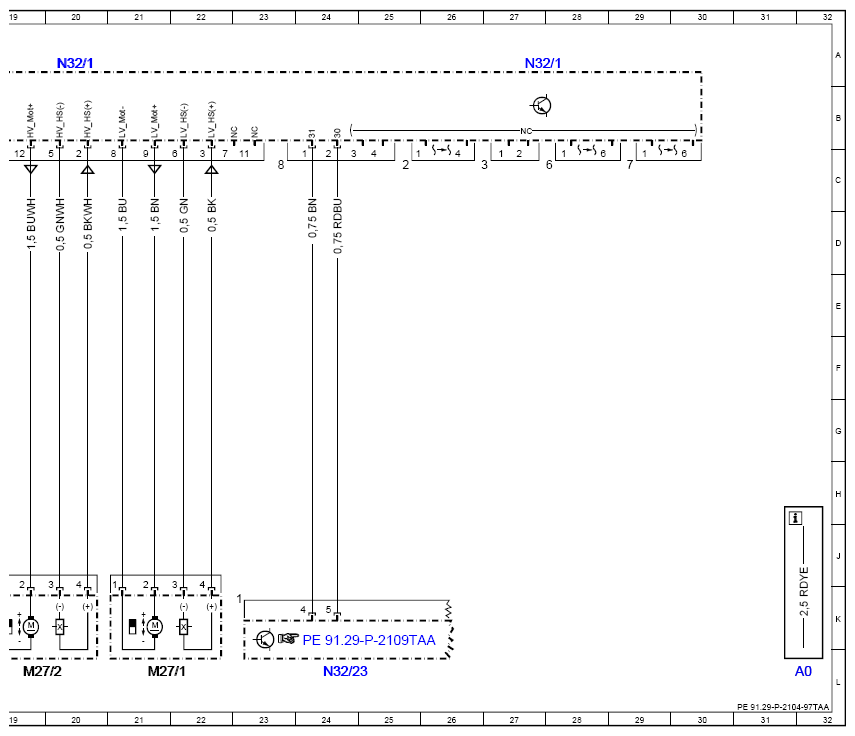

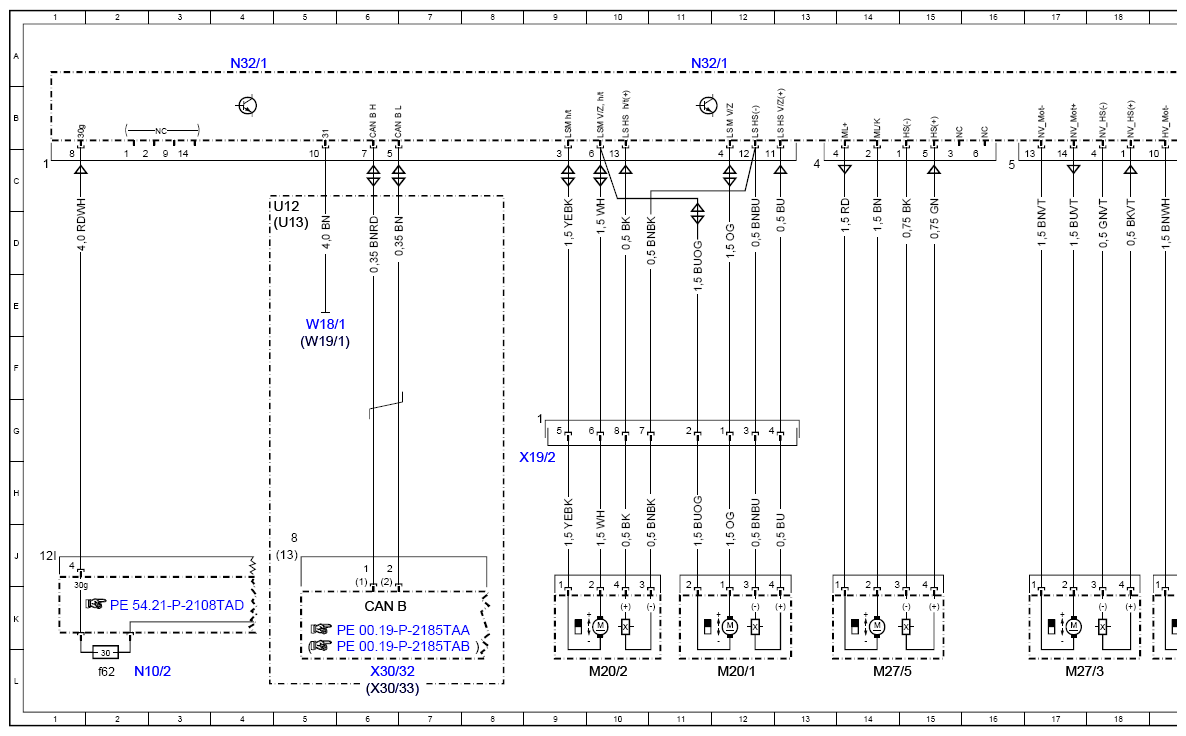

| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 32L |
| CAN B | Interior CAN | 6K |
| M20/1 | Steering column in/out adjustment motor | 12L |
| M20/2 | Steering column up/down adjustment motor | 10L |
| M27/1 | Driver seat fore/aft adjustment motor | 21L |
| M27/2 | Driver seat height adjustment motor | 19L |
| M27/3 | Driver seat inclination adjustment motor | 17L |
| M27/5 | Driver seat backrest inclination adjustment motor | 14L |
| N10/2 | Rear SAM control unit with fuse and relay module | 2L |
| N10/2f62 | Fuse 62 | 2L |
| N32/1 | Driver seat control unit | 4A |
| N32/1 | Driver seat control unit | 11A |
| N32/1 | Driver seat control unit | 20A |
| N32/1 | Driver seat control unit | 27A |
| N32/23 | Driver seat lumbar support adjustment control unit | 24L |
| U12 | Valid for left-hand drive vehicles | 5C |
| U13 | Valid for right-hand drive vehicles | 5D |
| W18/1 | Center rear crossmember ground point | 5E |
| W19/1 | Right front seat crossmember ground point | 5F |
| X19/2 | Steering column adjustment electric motors electrical connector | 9H |
| X30/32 | Left vehicle floor interior CAN voltage distributor electrical connector | 6L |
| X30/33 | Right vehicle floor interior CAN voltage distributor electrical connector | 6L |
