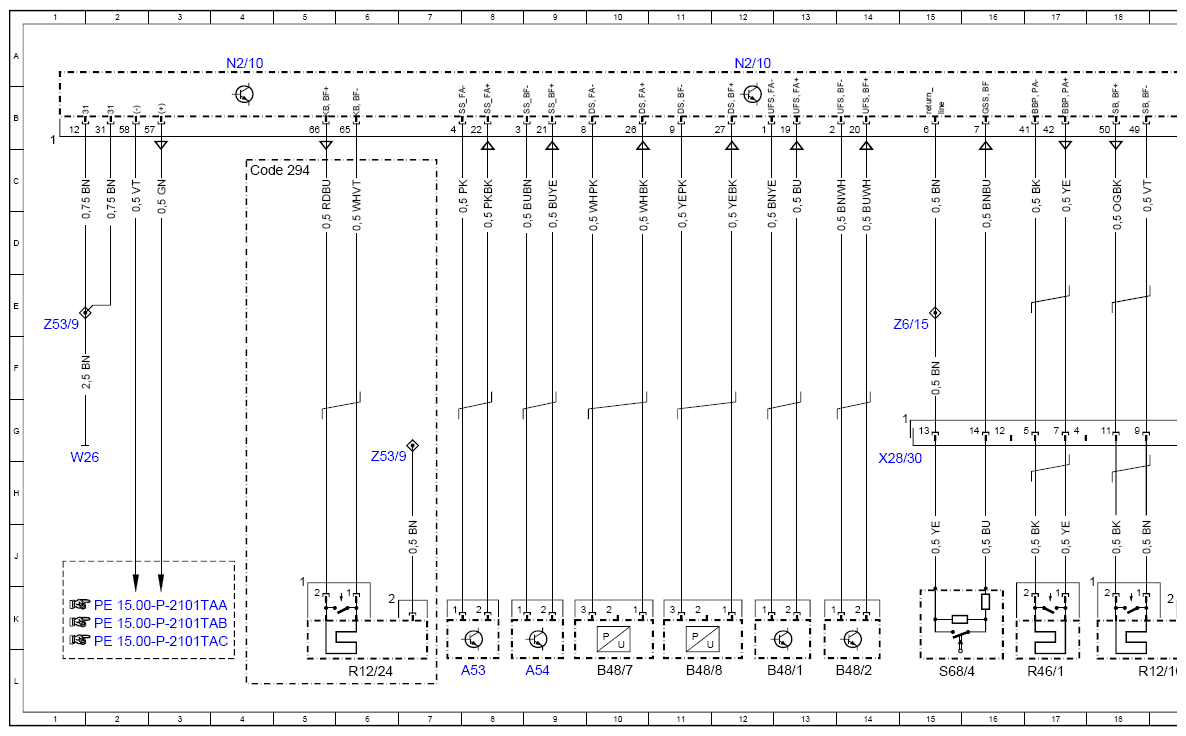

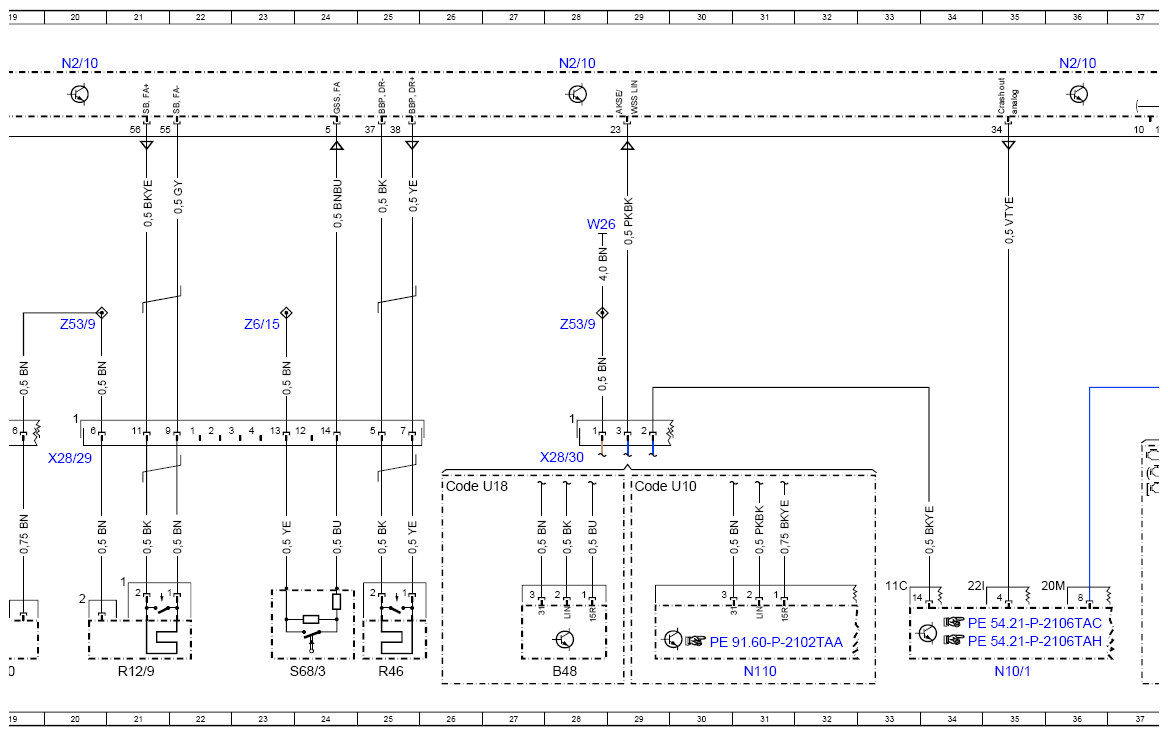

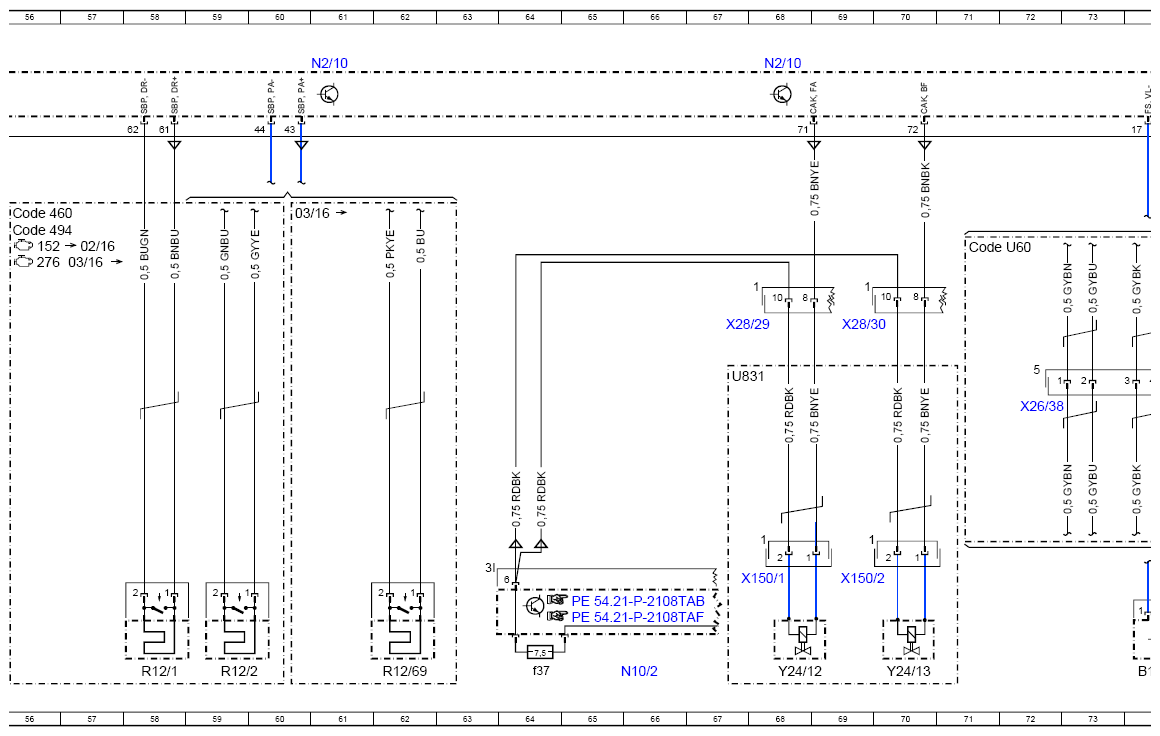

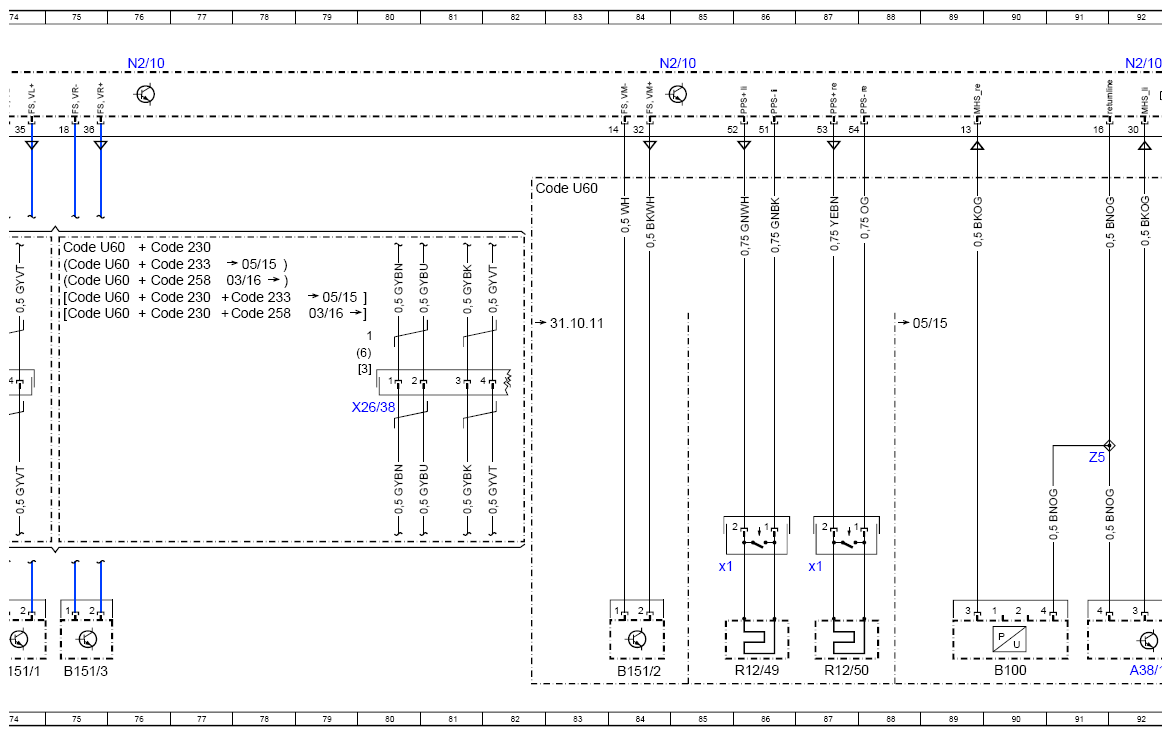

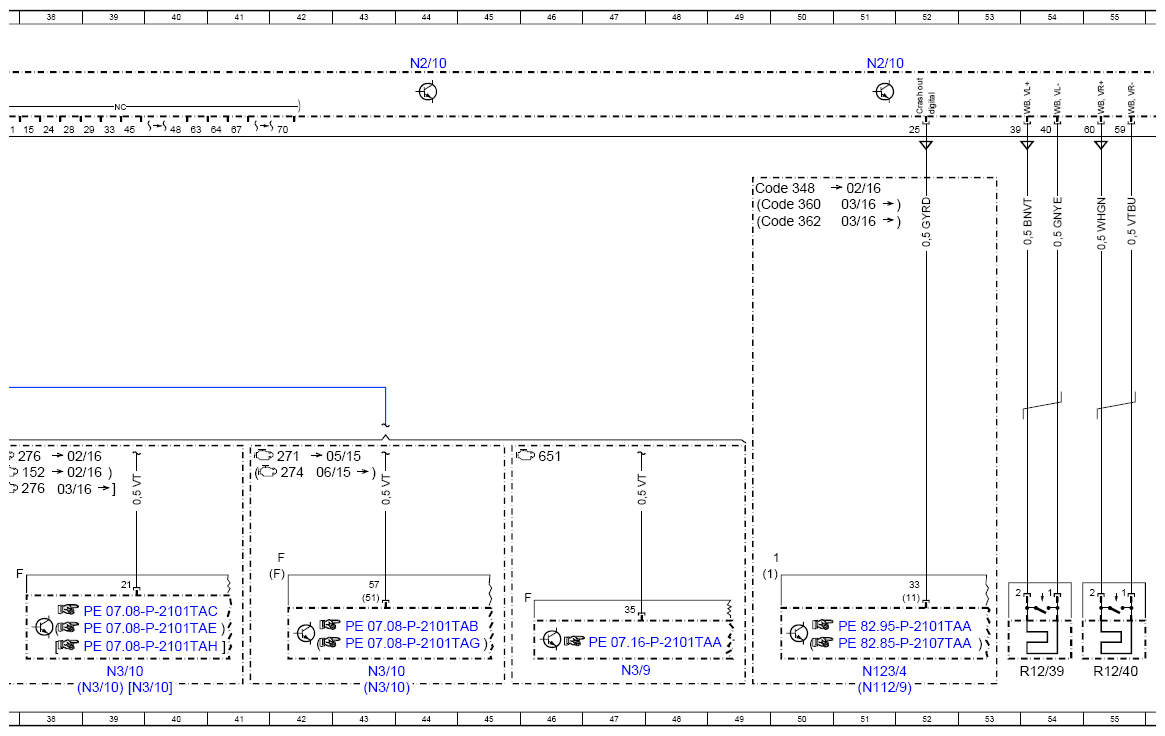

Wiring Diagram For Supplemental Restraint System Control Unit - PE91.60-P-2106-97TAB
Model 172.4
Control unit N2/10, connector 1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 105L |
| A38/1 | Pedestrian protection Hall sensor + engine hood ATA [EDW] switch | 92L |
| A53 | Left side bag sensor | 8L |
| A54 | Right side bag sensor | 9L |
| B100 | Pedestrian protection Hall sensor | 90L |
| B151/1 | Left front bumper pedestrian protection sensor | 74L |
| B151/2 | Center front bumper pedestrian protection sensor | 84L |
| B151/3 | Right front bumper pedestrian protection sensor | 75L |
| B48 | Front passenger seat occupied recognition and ACSR | 28L |
| B48/1 | Left frontal acceleration sensor | 13L |
| B48/2 | Right frontal acceleration sensor | 14L |
| B48/7 | Left door pressure sensor | 10L |
| B48/8 | Right door pressure sensor | 11L |
| Code 230 | Exclusive parking assist | 76E |
| Code 230 | Exclusive parking assist | 76E |
| Code 230 | Exclusive parking assist | 76D |
| Code 233 | DISTRONIC PLUS | 77E |
| Code 233 | DISTRONIC PLUS | 76D |
| Code 258 | COLLISION PREVENTION ASSIST | 77E |
| Code 258 | COLLISION PREVENTION ASSIST | 76E |
| Code 294 | Kneebag | 4C |
| Code 348 | Emergency call/assistance system | 49C |
| Code 360 | HERMES UMTS | 49C |
| Code 362 | HERMES LTE | 49D |
| Code 460 | Canada version | 56D |
| Code 494 | USA version | 56D |
| Code 551 | Anti-theft alarm system (ATA [EDW]) | 93F |
| Code U10 | Weight sensing system (WSS) | 29H |
| Code U18 | Automatic child seat recognition (ACSR [AKSE]) | 26H |
| Code U60 | Pedestrian protection | 75E |
| Code U60 | Pedestrian protection | 75D |
| Code U60 | Pedestrian protection | 75E |
| Code U60 | Pedestrian protection | 75E |
| Code U60 | Pedestrian protection | 71D |
| Code U60 | Pedestrian protection | 75D |
| N10/1 | Front SAM control unit with fuse and relay module | 35L |
| N10/2 | Rear SAM control unit with fuse and relay module | 66L |
| N10/2 | Rear SAM control unit with fuse and relay module | 96L |
| N10/2f37 | Fuse 37 | 64L |
| N110 | Weight Sensing System (WSS) control unit | 31L |
| N112/9 | HERMES control unit | 51L |
| N123/4 | Emergency call system control unit | 51L |
| N2/10 | Supplemental restraint system control unit | 4A |
| N2/10 | Supplemental restraint system control unit | 12A |
| N2/10 | Supplemental restraint system control unit | 20A |
| N2/10 | Supplemental restraint system control unit | 28A |
| N2/10 | Supplemental restraint system control unit | 36A |
| N2/10 | Supplemental restraint system control unit | 44A |
| N2/10 | Supplemental restraint system control unit | 51A |
| N2/10 | Supplemental restraint system control unit | 61A |
| N2/10 | Supplemental restraint system control unit | 68A |
| N2/10 | Supplemental restraint system control unit | 76A |
| N2/10 | Supplemental restraint system control unit | 84A |
| N2/10 | Supplemental restraint system control unit | 92A |
| N3/10 | ME-SFI [ME] control unit | 39L |
| N3/10 | ME-SFI [ME] control unit | 39L |
| N3/10 | ME-SFI [ME] control unit | 39L |
| N3/10 | ME-SFI [ME] control unit | 43L |
| N3/9 | CD I control unit | 47L |
| R12/1 | Driver ETR [GUS] squib | 58L |
| R12/10 | Front passenger side bag squib | 19L |
| R12/2 | Front passenger ETR [GUS] squib | 59L |
| R12/24 | Front passenger knee bag squib | 6L |
| R12/39 | Left head bag squib | 54L |
| R12/40 | Right head bag squib | 55L |
| R12/49 | Left rear active engine hood squib | 86L |
| R12/49x1 | Left rear active engine hood squib electrical connector | 85J |
| R12/50 | Right rear active engine hood squib | 87L |
| R12/50x1 | Right rear active engine hood squib electrical connector | 87J |
| R12/69 | Inerting system squib | 62L |
| R12/9 | Driver side bag squib | 21L |
| R46 | Driver buckle ETR squib | 25L |
| R46/1 | Front passenger buckle ETR squib | 17L |
| S68/3 | Driver seat belt buckle restraint system switch | 24L |
| S68/4 | Front passenger seat belt buckle restraint system switch | 15L |
| U831 | Valid for NECK-PRO head restraint | 67F |
| W15/5 | Left front footwell ground point | 93H |
| W26 | Supplemental restraint system control unit ground point | 1H |
| W26 | Supplemental restraint system control unit ground point | 28D |
| X150/1 | Driver NECK-PRO head restraint electrical connector | 68J |
| X150/2 | Front passenger NECK-PRO head restraint electrical connector | 69J |
| X26/38 | Front bumper and frame wiring harness electrical connector | 80G |
| X26/38 | Front bumper and frame wiring harness electrical connector | 72G |
| X28/29 | Driver seat/frame floor assembly airbag connecting point | 20H |
| X28/29 | Driver seat/frame floor assembly airbag connecting point | 67E |
| X28/30 | Front passenger seat/frame floor assembly airbag connecting point | 15H |
| X28/30 | Front passenger seat/frame floor assembly airbag connecting point | 28H |
| X28/30 | Front passenger seat/frame floor assembly airbag connecting point | 69E |
| Y24/12 | Driver seat NECK-PRO head restraint solenoid | 68L |
| Y24/13 | Front passenger seat NECK-PRO head restraint solenoid | 70L |
| Z5 | Connector sleeve in wiring harness | 91H |
| Z53/9 | Vehicle interior connector sleeve, airbag circuit 31 | 6G |
| Z53/9 | Vehicle interior connector sleeve, airbag circuit 31 | 1E |
| Z53/9 | Vehicle interior connector sleeve, airbag circuit 31 | 20E |
| Z53/9 | Vehicle interior connector sleeve, airbag circuit 31 | 28E |
| Z6/15 | Right seat belt buckle circuit 31 connector sleeve | 15E |
| Z6/15 | Right seat belt buckle circuit 31 connector sleeve | 23E |
