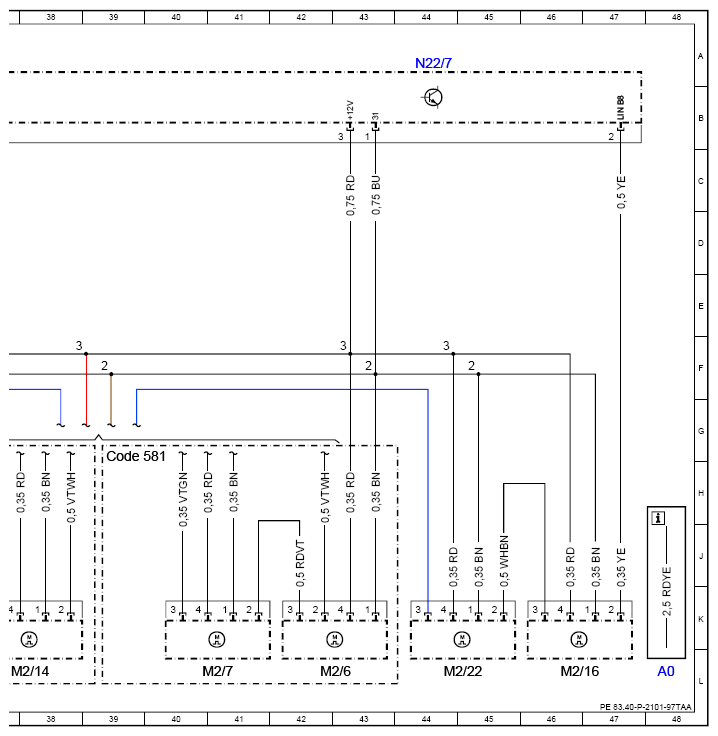

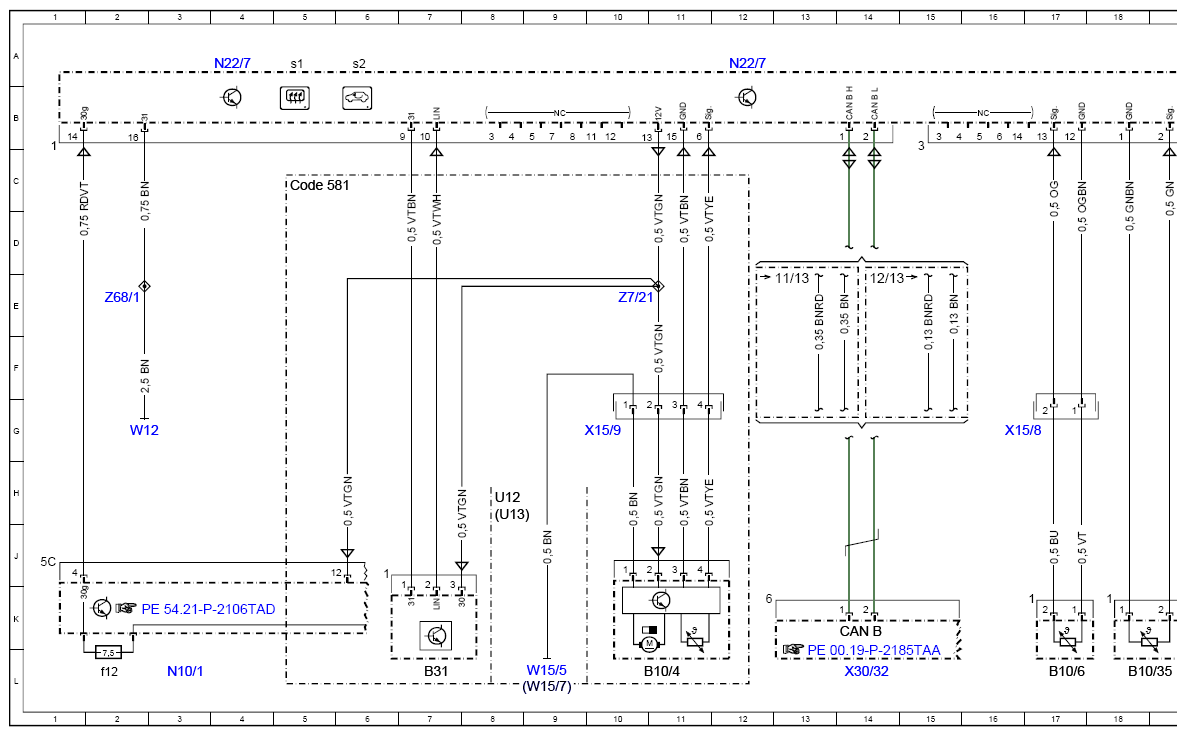

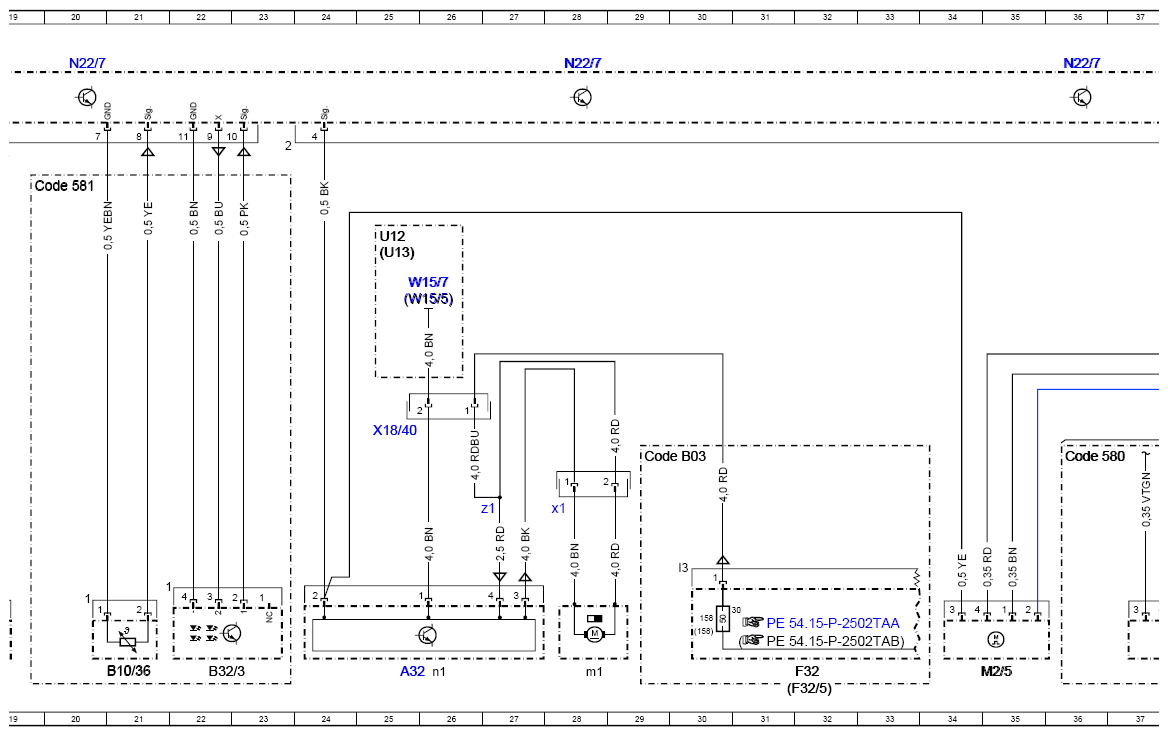

Wiring Diagram Of Automatic Air Conditioning (AAC) Control Unit - PE83.40-P-2101-97TAA
Model 172.4 with code 580 (Air-conditioning system) Control unit N22/7 Model 172.4 with code 581 (Automatic air conditioning)
with code 580 (Air-conditioning system)
Control unit N22/7
Model 172.4
with code 581 (Automatic air conditioning)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 48L |
| A32 | AC housing | 25L |
| A32m1 | Blower motor | 28L |
| A32m1x1 | Blower motor electrical connector | 28H |
| A32n1 | Blower regulator | 26L |
| A32z1 | Air conditioner housing connector sleeve | 27H |
| B10/35 | Left footwell air outlet temperature sensor | 18L |
| B10/36 | Right footwell air outlet temperature sensor | 21L |
| B10/4 | Interior temperature sensor | 11L |
| B10/6 | Evaporator temperature sensor | 17L |
| B31 | Air quality sensor | 7L |
| B32/3 | Sun sensor | 22L |
| CAN B | Interior CAN | 14K |
| Code 580 | Air conditioning | 36G |
| Code 581 | Automatic air conditioning | 5C |
| Code 581 | Automatic air conditioning | 19C |
| Code 581 | Automatic air conditioning | 39G |
| Code B03 | ECO start/stop function | 29G |
| F32 | Front prefuse | 32L |
| F32/5 | Prefuse box without ECO start/stop function | 32L |
| F32/5f158 | Prefuse 158 | 30K |
| F32f158 | Prefuse 158 | 30K |
| LIN B8 | Climate control LIN | 47B |
| M2/14 | Blending air flap actuator motor | 38L |
| M2/16 | Defroster vent flap actuator motor | 46L |
| M2/22 | Center air outlet flap actuator motor | 44L |
| M2/5 | Fresh air/air recirculation flap actuator motor | 35L |
| M2/6 | Left blending air flap actuator | 42L |
| M2/7 | Right blending air flap actuator | 41L |
| N10/1 | Front SAM control unit with fuse and relay module | 3L |
| N10/1f12 | Fuse 12 | 2L |
| N22/7 | Automatic air conditioning control and operating unit | 4A |
| N22/7 | Automatic air conditioning control and operating unit | 12A |
| N22/7 | Automatic air conditioning control and operating unit | 20A |
| N22/7 | Automatic air conditioning control and operating unit | 28A |
| N22/7 | Automatic air conditioning control and operating unit | 36A |
| N22/7 | Automatic air conditioning control and operating unit | 44A |
| N22/7s1 | Rear window heater button | 5A |
| N22/7s2 | Air recirculation mode button | 6A |
| U12 | Valid for left-hand drive vehicles | 8H |
| U12 | Valid for left-hand drive vehicles | 25D |
| U13 | Valid for right-hand drive vehicles | 8H |
| U13 | Valid for right-hand drive vehicles | 25D |
| W12 | Ground point (center console) | 2G |
| W15/5 | Left front footwell ground point | 9L |
| W15/5 | Left front footwell ground point | 25E |
| W15/7 | Right front footwell ground point | 9L |
| W15/7 | Right front footwell ground point | 25E |
| X15/8 | Evaporator temperature sensor electrical connector | 16G |
| X15/9 | Interior temperature sensor electrical connector | 10G |
| X18/40 | Instrument panel harness and vehicle floor electrical connector | 25G |
| X30/32 | Left vehicle floor interior CAN voltage distributor electrical connector | 14L |
| Z68/1 | Instrument panel circuit 31 climate control LIN connector sleeve | 2E |
| Z7/21 | Air conditioning circuit 30 connector sleeve | 10E |
