Location And Assignment Of Line And Plug Connectors - GF00.19-P-1000TAA
Model 172.4

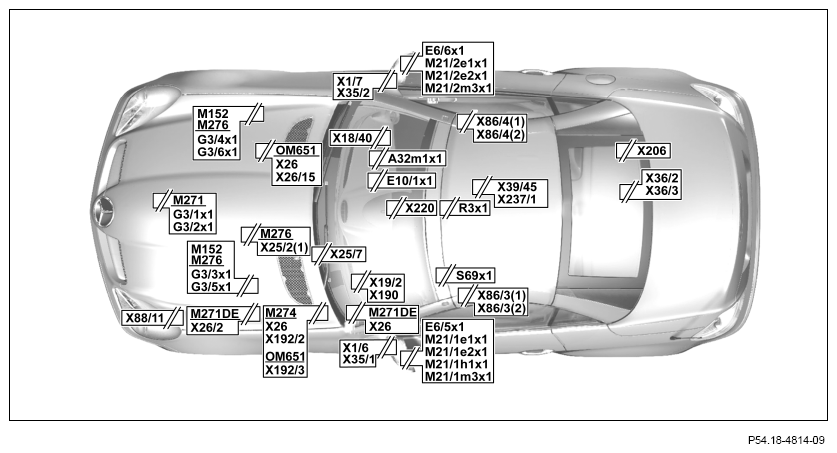

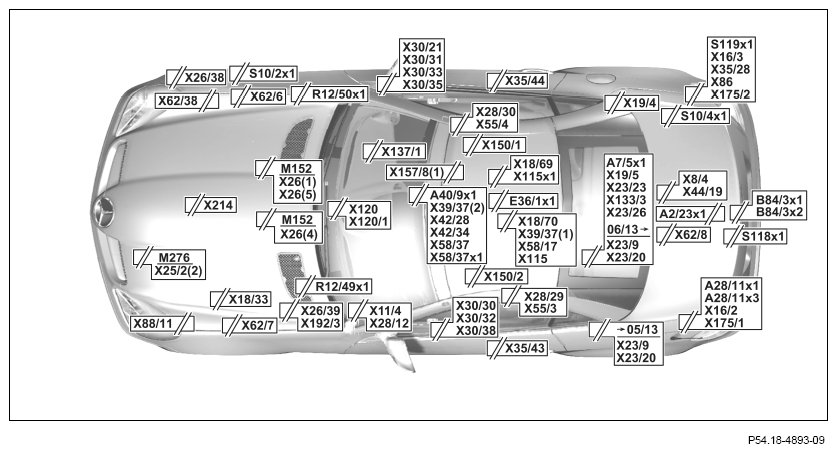

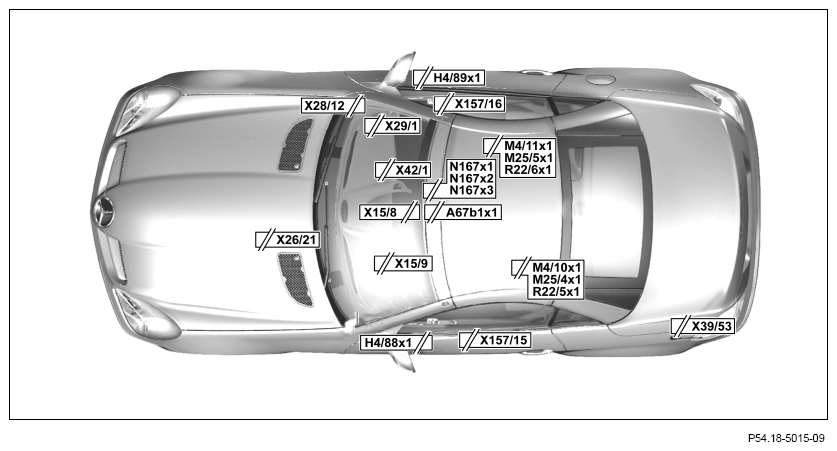

| Location | |||
| A7/5x1 | Vario roof control hydraulic unit electrical connector | GF00.19-P-1001-04TAA | |
| A2/23x1 | GPS antenna electrical connector | GF00.19-P-1001-06TAA | |
| A28/11x1 | GPS multifunction antenna electrical connector | GF00.19-P-1001-06TAA | |
| A28/11x3 | Satellite Digital Audio Radio (SDAR) multifunction antenna electrical connector | GF00.19-P-1001-06TAA | |
| A32m1x1 | Blower motor electrical connector | GF00.19-P-1001-05TAA | |
| A40/9x1 | Audio/COMAND control panel electrical connector | GF00.19-P-1001-04TAA | |
| A67x1 | Inside rearview mirror electrical connector | GF00.19-P-1001-04TAA | |
| A67b1x1 | Inside rearview mirror microphone electrical connector | GF00.19-P-1001-04TAA | |
| B84/3x1 | Reversing camera electrical connector 1 | GF00.19-P-1001-06TAA | |
| B84/3x2 | Reversing camera electrical connection 2 | GF00.19-P-1001-06TAA | |
| E6/5x1 | Left outside mirror turn signal lamp electrical connector | GF00.19-P-1001-04TAA | |
| E6/6x1 | Right outside mirror turn signal lamp electrical connector | GF00.19-P-1001-05TAA | |
| E36/1x1 | Armrest stowage compartment illumination electrical connector | GF00.19-P-1001-03TAA | |
| G3/1x1 | Electrical connector for oxygen sensor downstream of catalytic converter | ENGINE 271 | GF00.19-P-1001-02TAA |
| G3/2x1 | Electrical connector for oxygen sensor upstream of catalytic converter | ENGINE 271 | GF00.19-P-1001-02TAA |
| G3/3x1 | Electrical connector for left oxygen sensor upstream of catalytic converter | ENGINE 276 | GF00.19-P-1001-01TAA |
| G3/3x1 | Electrical connector for left oxygen sensor upstream of catalytic converter | Engine 152 | GF00.19-P-1001-01TAA |
| G3/4x1 | Electrical connector for right oxygen sensor upstream of catalytic converter | ENGINE 276 | GF00.19-P-1001-02TAA |
| G3/4x1 | Electrical connector for right oxygen sensor upstream of catalytic converter | Engine 152 | GF00.19-P-1001-02TAA |
| G3/5x1 | Electrical connector for left oxygen sensor downstream of catalytic converter | ENGINE 276 | GF00.19-P-1001-01TAA |
| G3/5x1 | Electrical connector for left oxygen sensor downstream of catalytic converter | Engine 152 | GF00.19-P-1001-01TAA |
| G3/6x1 | Electrical connector for right oxygen sensor downstream of catalytic converter | ENGINE 276 | GF00.19-P-1001-02TAA |
| G3/6x1 | Electrical connector for right oxygen sensor downstream of catalytic converter | Engine 152 | GF00.19-P-1001-02TAA |
| H4/88x1 | Left door bass speaker electrical connector | GF00.19-P-1001-04TAA | |
| H4/89x1 | Right door bass speaker electrical connector | GF00.19-P-1001-05TAA | |
| M4/10x1 | Left AIRSCARF fan motor electrical connector | GF00.19-P-1001-04TAA | |
| M4/11x1 | Right AIRSCARF fan motor electrical connector | GF00.19-P-1001-05TAAy | |
| M21/1e1x1 | Ambient lamp electrical connector, left outside mirror | GF00.19-P-1001-04TAA | |
| M21/1e2x1 | Blind Spot Assist warning lamp/left mirror dimming electrical connector | GF00.19-P-1001-04TAA | |
| M21/1h1x1 | Mirror dimming electrical connector | GF00.19-P-1001-04TAA | |
| M21/1m3x1 | Left outside mirror fold in/out electrical connector | GF00.19-P-1001-04TAA | |
| M21/2e1x1 | Right outside mirror ambient lamp electrical connector | GF00.19-P-1001-05TAA | |
| M21/2e2x1 | Blind Spot Assist warning lamp/right mirror dimming electrical connector | GF00.19-P-1001-05TAA | |
| M21/2m3x1 | Right outside mirror fold in/out electrical connector | GF00.19-P-1001-05TAA | |
| M25/4x1 | Driver seat lumbar support pneumatic pump electrical connector | GF00.19-P-1001-04TAA | |
| M25/5x1 | Front passenger seat lumbar support pneumatic pump electrical connector | GF00.19-P-1001-05TAA | |
| N167x1 | E-Call Russia (GLONASS) control unit electrical connector 1 | GF00.19-P-1001-05TAA | |
| N167x2 | E-Call Russia (GLONASS) control unit electrical connector 2 | GF00.19-P-1001-05TAA | |
| N167x3 | E-Call Russia (GLONASS) control unit electrical connector 3 | GF00.19-P-1001-05TAA | |
| R3x1 | Electrical connector for cigarette lighter with ashtray illumination | GF00.19-P-1001-04TAA | |
| R12/49x1 | Left rear active engine hood squib electrical connector | GF00.19-P-1001-01TAA | |
| R12/50x1 | Right rear active engine hood squib electrical connector | GF00.19-P-1001-02TAA | |
| R22/5x1 | Left AIRSCARF heating element electrical connector | GF00.19-P-1001-04TAA | |
| R22/6x1 | Right AIRSCARF heating element electrical connector | GF00.19-P-1001-05TAA | |
| S10/2x1 | Right front brake wear sensor electrical connector | GF00.19-P-1001-02TAA | |
| S10/4x1 | Right rear brake wear sensor electrical connector | GF00.19-P-1001-07TAA | |
| S69x1 | Vario roof 'Closed' limit switch electrical connector (left pin) | GF00.19-P-1001-04TAA | |
| S118x1 | Tubular frame "locked" limit switch connector | GF00.19-P-1001-06TAA | |
| S119x1 | Tubular frame 'open' limit switch electrical connector | GF00.19-P-1001-07TAA | |
| X1/6 | Left door speaker electrical connector | GF00.19-P-1001-04TAA | |
| X1/7 | Right door speaker electrical connector | GF00.19-P-1001-05TAA | |
| X8/4 | Luggage compartment flap electrical connector | GF00.19-P-1001-07TAA | |
| X11/4 | Diagnostic connector | GF00.19-P-1001-04TAA | |
| X15/8 | Evaporator temperature sensor electrical connector | GF00.19-P-1001-03TAA | |
| X15/9 | Interior temperature sensor electrical connector | GF00.19-P-1001-03TAA | |
| X16/2 | Left rear power window motor electrical connector | GF00.19-P-1001-06TAA | |
| X16/3 | Right rear power window motor electrical connector | GF00.19-P-1001-07TAA | |
| X18/33 | Speed-sensitive power steering electrical connector | GF00.19-P-1001-01TAA | |
| X18/40 | Instrument panel harness and vehicle floor electrical connector | GF00.19-P-1001-05TAA | |
| X18/69 | Video media interface electrical connector | GF00.19-P-1001-04TAA | |
| X18/70 | Media interface electrical connector | GF00.19-P-1001-04TAA | |
| X19/2 | Steering column adjustment electric motors electrical connector | GF00.19-P-1001-04TAA | |
| X19/4 | Heated rear window electrical connector (+) | GF00.19-P-1001-07TAA | |
| X19/5 | Heated rear window electrical connector (-) | GF00.19-P-1001-04TAA | |
| X23/9 | Rear shelf electrical connector | Up to 05/13 | GF00.19-P-1001-06TAA |
| As of 06/13 | GF00.19-P-1001-04TAA | ||
| X23/20 | Rear shelf limit switch electrical connector | Up to 05/13 | GF00.19-P-1001-06TAA |
| As of 06/13 | GF00.19-P-1001-04TAA | ||
| X23/23 | Vario roof 'Stowed' electrical connector | GF00.19-P-1001-04TAA | |
| X23/26 | Vario roof 'Locked' electrical connector | GF00.19-P-1001-04TAA | |
| X25/2 (1) | Engine compartment/vehicle interior electrical connector | Engine 276 | GF00.19-P-1001-01TAA |
| X25/2 (2) | Engine compartment/vehicle interior electrical connector | Engine 276 | GF00.19-P-1001-01TAA |
| X25/7 | Engine compartment/FFS [RBA] electrical connector | GF00.19-P-1001-01TAA | |
| X26 | Interior and engine wiring harness electrical connector | Engine 271DI | GF00.19-P-1001-01TAA |
| X26 | Interior and engine wiring harness electrical connector | ENGINE 274 | GF00.19-P-1001-01TAA |
| X26 (1) | Interior and engine wiring harness electrical connector | Engine 152 | GF00.19-P-1001-01TAA |
| X26 (4) | Interior and engine wiring harness electrical connector | Engine 152 | GF00.19-P-1001-01TAA |
| X26 (5) | Interior and engine wiring harness electrical connector | Engine 152 | GF00.19-P-1001-01TAA |
| X26/15 | Oil temperature sensor/refrigerant compressor electrical connector | Engine 651 | GF00.19-P-1001-02TAA |
| X26/2 | Engine wiring harness electrical connector | Engine 271DI | GF00.19-P-1001-01TAA |
| X26/21 | Refrigerant compressor electrical connector | GF00.19-P-1001-01TAA | |
| X26/38 | Front bumper and frame wiring harness electrical connector | GF00.19-P-1001-02TAA | |
| X26/39 | Gasoline engine electrical connector | Engine 271DI | GF00.19-P-1001-01TAA |
| X28/12 | Airbag electrical connector | GF00.19-P-1001-03TAA | |
| X28/29 | Driver seat/frame floor assembly airbag connecting point | GF00.19-P-1001-04TAA | |
| X28/30 | Front passenger seat/frame floor assembly airbag connecting point | GF00.19-P-1001-05TAA | |
| X29/1 | Glove compartment electrical connector | GF00.19-P-1001-03TAA | |
| X30/21 | Drive train CAN voltage distributor electrical connector | GF00.19-P-1001-05TAA | |
| X30/30 | Vehicle floor chassis CAN voltage distributor electrical connector | GF00.19-P-1001-04TAA | |
| X30/31 | Chassis CAN (CAN E2) potential distributor 1 electrical connector | As of 03/2016 | GF00.19-P-1001-05TAA |
| X30/32 | Left vehicle floor interior CAN voltage distributor electrical connector | GF00.19-P-1001-04TAA | |
| X30/33 | Right vehicle floor interior CAN voltage distributor electrical connector | GF00.19-P-1001-05TAA | |
| X30/35 | Telematics CAN voltage distributor electrical connector | GF00.19-P-1001-05TAA | |
| X30/38 | Potential distributor electrical connector (CAN I) | GF00.19-P-1001-04TAA | |
| X30/74 | Chassis CAN 1 (CAN E1) potential distributor electrical connector | As of 03/2016 | GF00.19-P-1001-04TAA |
| X35/1 | Left door electrical connector | GF00.19-P-1001-04TAA | |
| X35/2 | Right door electrical connector | GF00.19-P-1001-05TAA | |
| X35/28 | Rear bumper parking system electrical connector | GF00.19-P-1001-07TAA | |
| X35/43 | Electrical connector, driver door illumination | GF00.19-P-1001-04TAA | |
| X35/44 | Electrical connector, front passenger door illumination | GF00.19-P-1001-05TAA | |
| X36/2 | Fuel pump and vehicle rear wiring harness electrical connector | GF00.19-P-1001-06TAA | |
| X36/3 | Fuel pump harness electrical connector | GF00.19-P-1001-06TAA | |
| X39/37 (1) | Mobile phone electrical connector | GF00.19-P-1001-04TAA | |
| X39/37 (2) | Mobile phone electrical connector | GF00.19-P-1001-04TAA | |
| X39/45 | AUX jack electrical connector | GF00.19-P-1001-04TAA | |
| X39/53 | Hermes telephone antenna electrical connecting point | with code 360/362 as of 03/2016 | GF00.19-P-1001-06TAA |
| X42/1 | Anti-theft alarm system/glove compartment switch electrical connector | GF00.19-P-1001-03TAA | |
| X42/28 | Anti-theft alarm system/interior protection sensor electrical connector | GF00.19-P-1001-04TAA | |
| X42/34 | Anti-theft alarm system/armrest contact electrical connector | GF00.19-P-1001-04TAA | |
| X44/19 | Glove compartment central locking electrical connector | GF00.19-P-1001-07TAA | |
| X55/3 | Driver seat connector block | GF00.19-P-1001-04TAA | |
| X55/4 | Front passenger seat connector block | GF00.19-P-1001-05TAA | |
| X58/17 | Front vehicle interior power outlet | GF00.19-P-1001-04TAA | |
| X58/37 | Center console stowage compartment socket | GF00.19-P-1001-04TAA | |
| X58/37x1 | Center console stowage compartment socket electrical connector | GF00.19-P-1001-04TAA | |
| X62/6 | Front axle electrical connector, right distributor | GF00.19-P-1001-02TAA | |
| X62/7 | Front axle electrical connector, left distributor | GF00.19-P-1001-01TAA | |
| X62/8 | Rear axle electrical distributor electrical connector | GF00.19-P-1001-06TAA | |
| X62/38 | Right front axle adaptive damping system electrical connector | GF00.19-P-1001-02TAA | |
| X86 | Exhaust gas recirculation actuator motors electrical connector | Engine 152 up to 02/2016 | GF00.19-P-1001-07TAA |
| X86/3 (1) | Left nitrogen oxides control unit electrical connector | GF00.19-P-1001-24TAA | |
| X86/3 (2) | Left nitrogen oxides control unit electrical connector | GF00.19-P-1001-24TAA | |
| X86/4 (1) | Right nitrogen oxides control unit electrical connector | GF00.19-P-1001-24TAA | |
| X86/4 (2) | Right nitrogen oxides control unit electrical connector | GF00.19-P-1001-24TAA | |
| X88/11 | Spray nozzle heater electrical connector | GF00.19-P-1001-01TAA | |
| X115 | USB electrical connector | GF00.19-P-1001-04TAA | |
| X115x1 | USB electrical connector connecting point | GF00.19-P-1001-04TAA | |
| X120 | Radio fan electrical connector | GF00.19-P-1001-03TAA | |
| X120/1 | External fan electrical connector, Audio/COMAND display | GF00.19-P-1001-03TAA | |
| X133/3 | MAGIC SKY CONTROL electrical connector | GF00.19-P-1001-04TAA | |
| X150/1 | Driver NECK-PRO head restraint electrical connector | GF00.19-P-1001-04TAA | |
| X150/2 | Front passenger NECK-PRO head restraint electrical connector | GF00.19-P-1001-05TAA | |
| X157/8 | Cockpit ambiance illumination electrical connector | GF00.19-P-1001-03TAA | |
| X157/15 | Left illuminated door sill molding electrical connector | GF00.19-P-1001-04TAA | |
| X157/16 | Right illuminated door sill molding electrical connector | GF00.19-P-1001-05TAA | |
| X175/1 | Left exhaust gas recirculation actuator motor electrical connector | Engine 152 up to 02/2016 | GF00.19-P-1001-07TAA |
| X175/2 | Right exhaust gas recirculation actuator motor electrical connector | Engine 152 up to 02/2016 | GF00.19-P-1001-07TAA |
| X190 | Instrument panel and electric steering lock electrical connector | GF00.19-P-1001-04TAA | |
| X192/2 | Electric air pump electrical connector | M274 | GF00.19-P-1001-01TAA |
| X192/3 | AdBlue® fuse block supply electrical connector | GF00.19-P-1001-01TAA | |
| X206 | AdBlue® tank module electrical connector | GF00.19-P-1001-07TAA | |
| X214 | Glow plug electrical connector | GF00.19-P-1001-01TAA | |
| X220 | Manual transmission neutral position sensor electrical connector | GF00.19-P-1001-24TAA | |
| X237/1 | Mobile phone contact plate | GF00.19-P-1001-04TAA | |
| Assignment | |||
| A7/5x1 | Vario roof control hydraulic unit electrical connector | PE77.39-P-2101TAA | |
| A2/23x1 | GPS antenna electrical connector | Up to 02/2016 | PE82.62-P-2103TAB |
| A2/23x1 | GPS antenna electrical connector | As of 03/2016 | PE82.62-P-2103TAC |
| A28/11x1 | GPS multifunction antenna electrical connector | Up to 02/2016 | PE82.62-P-2103TAB |
| A28/11x3 | Satellite Digital Audio Radio (SDAR) multifunction antenna electrical connector | Up to 02/2016 | PE82.62-P-2103TAA |
| A32m1x1 | Blower motor electrical connector | PE83.40-P-2101TAA | |
| A40/9x1 | Audio/COMAND control panel electrical connector | PE82.00-P-2060TAA | |
| A67b1x1 | Inside rearview mirror microphone electrical connector | PE82.60-P-2101TAA | |
| A67x1 | Inside rearview mirror electrical connector | PE54.21-P-2107TAA | |
| B84/3x1 | Reversing camera electrical connector 1 | PE54.65-P-2103TAA | |
| B84/3x2 | Reversing camera electrical connection 2 | PE54.65-P-2103TAA | |
| E6/5x1 | Left outside mirror turn signal lamp electrical connector | PE72.29-P-2101TAA | |
| E6/6x1 | Right outside mirror turn signal lamp electrical connector | PE72.29-P-2102TAA | |
| E36/1x1 | Armrest stowage compartment illumination electrical connector | PE54.21-P-2106TAD | |
| G3/1x1 | Electrical connector for oxygen sensor downstream of catalytic converter | Engine 271 up to 05/2015 | PE07.08-P-2101TAA |
| G3/1x1 | Electrical connector for oxygen sensor downstream of catalytic converter | Engine 274 as of 06/2015 | PE07.08-P-2101TAG |
| G3/2x1 | Electrical connector for oxygen sensor upstream of catalytic converter | Engine 271 up to 05/2015 | PE07.08-P-2101TAA |
| G3/2x1 | Electrical connector for oxygen sensor upstream of catalytic converter | Engine 274 as of 06/2015 | PE07.08-P-2101TAG |
| G3/2x1 | Electrical connector for oxygen sensor upstream of catalytic converter | Engine 651 | PE07.16-P-2101TAA |
| G3/3x1 | Electrical connector for left oxygen sensor upstream of catalytic converter | Engine 276.9 up to 02/2016 | PE07.08-P-2101TAD |
| G3/3x1 | Electrical connector for left oxygen sensor upstream of catalytic converter | Engine 152 up to 02/2016 | PE07.08-P-2101TAF |
| G3/3x1 | Electrical connector for left oxygen sensor upstream of catalytic converter | Engine 276.8 as of 03/2016 | PE07.08-P-2101TAH |
| G3/4x1 | Electrical connector for right oxygen sensor upstream of catalytic converter | Engine 276.9 up to 02/2016 | PE07.08-P-2101TAD |
| G3/4x1 | Electrical connector for right oxygen sensor upstream of catalytic converter | Engine 152 up to 02/2016 | PE07.08-P-2101TAF |
| G3/4x1 | Electrical connector for right oxygen sensor upstream of catalytic converter | Engine 276.8 as of 03/2016 | PE07.08-P-2101TAH |
| G3/5x1 | Electrical connector for left oxygen sensor downstream of catalytic converter | Engine 276.9 up to 02/2016 | PE07.08-P-2101TAD |
| G3/5x1 | Electrical connector for left oxygen sensor downstream of catalytic converter | Engine 152 up to 02/2016 | PE07.08-P-2101TAF |
| G3/5x1 | Electrical connector for left oxygen sensor downstream of catalytic converter | Engine 276.8 as of 03/2016 | PE07.08-P-2101TAH |
| G3/6x1 | Electrical connector for right oxygen sensor downstream of catalytic converter | Engine 276.9 up to 02/2016 | PE07.08-P-2101TAD |
| G3/6x1 | Electrical connector for right oxygen sensor downstream of catalytic converter | Engine 152 up to 02/2016 | PE07.08-P-2101TAF |
| G3/6x1 | Electrical connector for right oxygen sensor downstream of catalytic converter | Engine 276.8 as of 03/2016 | PE07.08-P-2101TAH |
| H4/88x1 | Left door woofer electrical connector | PE82.62-P-2101TAA | |
| H4/89x1 | Right door woofer electrical connector | PE82.62-P-2101TAA | |
| M4/10x1 | Left AIRSCARF fan motor electrical connector | PE91.30-P-2102TAA | |
| M4/11x1 | Right AIRSCARF fan motor electrical connector | PE91.30-P-2102TAA | |
| M21/1e1x1 | Ambient lamp electrical connector, left outside mirror | PE72.29-P-2101TAA | |
| M21/1e2x1 | Blind Spot Assist warning lamp/left mirror dimming electrical connector | PE72.29-P-2101TAA | |
| M21/1h1x1 | Mirror dimming electrical connector | PE72.29-P-2101TAA | |
| M21/1m3x1 | Left outside mirror fold in/out electrical connector | PE72.29-P-2101TAA | |
| M21/2e1x1 | Right outside mirror ambient lamp electrical connector | PE72.29-P-2102TAA | |
| M21/2e2x1 | Blind Spot Assist warning lamp/right mirror dimming electrical connector | PE72.29-P-2102TAA | |
| M21/2m3x1 | Right outside mirror fold in/out electrical connector | PE72.29-P-2102TAA | |
| M25/4x1 | Driver seat lumbar support pneumatic pump electrical connector | PE91.29-P-2109TAA | |
| M25/5x1 | Front passenger seat lumbar support pneumatic pump electrical connector | PE91.29-P-2109TAA | |
| N167x1 | E-Call Russia (GLONASS) control unit electrical connector 1 | PE82.95-P-2102TAA | |
| N167x2 | E-Call Russia (GLONASS) control unit electrical connector 2 | PE82.95-P-2102TAA | |
| N167x3 | E-Call Russia (GLONASS) control unit electrical connector 3 | PE82.95-P-2102TAA | |
| R3x1 | Electrical connector for cigarette lighter with ashtray illumination | Up to 02/2016 | PE54.21-P-2108TAF |
| R12/49x1 | Left rear active engine hood squib electrical connector | PE91.60-P-2106TAB | |
| R12/50x1 | Right rear active engine hood squib electrical connector | PE91.60-P-2106TAB | |
| R22/5x1 | Left AIRSCARF heating element electrical connector | PE91.30-P-2102TAA | |
| R22/6x1 | Right AIRSCARF heating element electrical connector | PE91.30-P-2102TAA | |
| S10/2x1 | Right front brake wear sensor electrical connector | PE54.18-P-2300TAD | |
| S10/4x1 | Right rear brake wear sensor electrical connector | PE54.18-P-2300TAD | |
| S69x1 | Vario roof 'Closed' limit switch electrical connector (left pin) | PE77.39-P-2101TAA | |
| S118x1 | Tubular frame "locked" limit switch connector | PE77.39-P-2101TAA | |
| S119x1 | Tubular frame 'open' limit switch electrical connector | PE77.39-P-2101TAA | |
| X1/6 | Left door speaker electrical connector | with code B63 as of 03/2016 | PE54.21-P-2148TAA |
| X1/6 | Left door speaker electrical connector | with code 505/522 as of 03/2016 | PE82.60-P-2101TAB |
| X1/6 | Left door speaker electrical connector | with sound system | PE82.62-P-2101TAA |
| X1/6 | Left door speaker electrical connector | with code 531 except Japan, as of 03/2016 | PE82.85-P-2101TAC |
| X1/6 | Left door speaker electrical connector | with code 531 only Japan, as of 03/2016 | PE82.85-P-2101TAD |
| X1/7 | Right door speaker electrical connector | with code B63 as of 03/2016 | PE54.21-P-2148TAA |
| X1/7 | Right door speaker electrical connector | with code 505/522 as of 03/2016 | PE82.60-P-2101TAB |
| X1/7 | Right door speaker electrical connector | with sound system | PE82.62-P-2101TAA |
| X1/7 | Right door speaker electrical connector | with code 531 except Japan, as of 03/2016 | PE82.85-P-2101TAC |
| X1/7 | Right door speaker electrical connector | with code 531 only Japan, as of 03/2016 | PE82.85-P-2101TAD |
| X8/4 | Luggage compartment flap electrical connector | PE54.21-P-2108TAD | |
| X11/4 | Diagnostic connector | PE54.22-P-2000TAA | |
| X15/8 | Evaporator temperature sensor electrical connector | PE83.40-P-2101TAA | |
| X15/9 | Interior temperature sensor electrical connector | PE83.40-P-2101TAA | |
| X16/2 | Left rear power window motor electrical connector | PE77.39-P-2101TAA | |
| X16/3 | Right rear power window motor electrical connector | PE77.39-P-2101TAA | |
| X18/33 | Direct steering electrical connector | PE42.47-P-2000TAA | |
| X18/40 | Instrument panel harness and vehicle floor electrical connector | PE83.40-P-2101TAA | |
| X18/69 | Video media interface electrical connector | with code 518, up to 02/2016 | PE82.60-P-2105TAA |
| X18/69 | Video media interface electrical connector | with code 527 except Japan, up to 02/2016 | PE82.85-P-2101TAA |
| X18/69 | Video media interface electrical connector | with code 527 only Japan, up to 02/2016 | PE82.85-P-2101TAB |
| X18/70 | Media interface electrical connector | with code 518, up to 02/2016 | PE82.60-P-2105TAA |
| X18/70 | Media interface electrical connector | with code 527 except Japan, up to 02/2016 | PE82.85-P-2101TAA |
| X18/70 | Media interface electrical connector | with code 527 only Japan, up to 02/2016 | PE82.85-P-2101TAB |
| X19/2 | Steering column adjustment electric motors electrical connector | PE91.29-P-2104TAA | |
| X19/4 | Heated rear window electrical connector (+) | PE54.21-P-2108TAG | |
| X19/5 | Heated rear window electrical connector (-) | PE54.21-P-2108TAG | |
| X23/20 | Rear shelf limit switch electrical connector | PE77.39-P-2101TAA | |
| X23/23 | Vario roof 'Stowed' electrical connector | PE77.39-P-2101TAA | |
| X23/26 | Vario roof 'Locked' electrical connector | PE77.39-P-2101TAA | |
| X23/9 | Rear shelf electrical connector | PE77.39-P-2101TAA | |
| X25/2 | Engine compartment/vehicle interior electrical connector | PE54.18-P-2300TAA | |
| X25/7 | Engine compartment/FFS [RBA] electrical connector | PE54.18-P-2300TAB | |
| X26 | Interior and engine wiring harness electrical connector | PE54.18-P-2300TAA | |
| X26/15 | Oil temperature sensor/refrigerant compressor electrical connector | PE54.21-P-2106TAH | |
| X26/2 | Engine wiring harness electrical connector | PE07.08-P-2101TAB | |
| X26/21 | Refrigerant compressor electrical connector | PE54.21-P-2106TAH | |
| X26/38 | Front bumper and frame wiring harness electrical connector | Up to 02/2016 | PE54.18-P-2300TAC |
| X26/38 | Front bumper and frame wiring harness electrical connector | As of 03/2016 | PE54.18-P-2300TAE |
| X26/39 | Gasoline engine electrical connector | PE07.08-P-2101TAA | |
| X28/12 | Airbag electrical connector | PE91.60-P-2106TAA | |
| X28/29 | Driver seat/frame floor assembly airbag connecting point | PE91.60-P-2106TAB | |
| X28/30 | Front passenger seat/frame floor assembly airbag connecting point | PE91.60-P-2106TAB | |
| X29/1 | Glove compartment electrical connector | PE54.21-P-2106TAG | |
| X30/21 | Drive train CAN voltage distributor electrical connector | PE00.19-P-2170TAA | |
| X30/30 | Vehicle floor chassis CAN voltage distributor electrical connector | Up to 02/2016 | PE00.19-P-2195TAA |
| X30/31 | Chassis CAN (CAN E2) potential distributor 1 electrical connector | As of 03/2016 | PE00.19-P-2195TAB |
| X30/32 | Left vehicle floor interior CAN voltage distributor electrical connector | PE00.19-P-2185TAA | |
| X30/33 | Right vehicle floor interior CAN voltage distributor electrical connector | PE00.19-P-2185TAB | |
| X30/35 | Telematics CAN voltage distributor electrical connector | PE00.19-P-2180TAA | |
| X30/38 | Potential distributor electrical connector (CAN I) | PE00.19-P-2171TAA | |
| X30/74 | Chassis CAN 1 (CAN E1) potential distributor electrical connector | As of 03/2016 | PE00.19-P-2195TAB |
| X35/1 | Left door electrical connector | Up to 05/2015 | PE80.61-P-2101TAA / |
| X35/1 | Left door electrical connector | As of 06/2015 | PE80.61-P-2101TAB |
| X35/2 | Right door electrical connector | Up to 05/2015 | PE80.61-P-2101TAA |
| X35/2 | Right door electrical connector | As of 06/2015 | PE80.61-P-2101TAB |
| X35/28 | Rear bumper parking system electrical connector | with code 233/237 up to 05/2015 | PE30.30-P-2101TAA |
| X35/28 | Rear bumper parking system electrical connector | With code 230 | PE54.65-P-2101TAA |
| X35/28 | Rear bumper parking system electrical connector | With code 234 | PE54.71-P-2100TAA |
| X35/43 | Driver door illumination electrical connector | PE72.29-P-2101TAA | |
| X35/44 | Front passenger door illumination electrical connector | PE72.29-P-2102TAA | |
| X36/2 | Fuel pump and vehicle rear wiring harness electrical connector | PE47.40-P-2101TAA | |
| X36/3 | Fuel pump harness electrical connector | PE47.40-P-2101TAB | |
| X39/37 | Mobile phone electrical connector | Up to 02/2016 | PE82.62-P-2103TAB |
| X39/37 | Mobile phone electrical connector | As of 03/2016 | PE82.62-P-2103TAC |
| X39/45 | AUX jack electrical connector | with code 508/509/510 up to 02/2016 | PE82.60-P-2101TAA |
| X39/45 | AUX jack electrical connector | with code 527 except Japan, up to 02/2016 | PE82.85-P-2101TAA |
| X39/45 | AUX jack electrical connector | with code 527 only Japan, up to 02/2016 | PE82.85-P-2101TAB |
| X39/53 | Hermes telephone antenna electrical connecting point | with code 360/362 as of 03/2016 | PE82.85-P-2107TAA |
| X42/1 | Anti-theft alarm system/glove compartment switch electrical connector | PE54.21-P-2108TAB | |
| X42/28 | Anti-theft alarm system/interior protection sensor electrical connector | PE80.50-P-2101TAA | |
| X42/34 | Anti-theft alarm system/armrest contact electrical connector | PE54.21-P-2108TAB | |
| X44/19 | Glove compartment central locking electrical connector | PE54.21-P-2108TAA | |
| X55/3 | Driver seat connector block | PE91.30-P-2102TAA | |
| X55/4 | Front passenger seat connector block | PE91.30-P-2102TAA | |
| X58/17 | Front vehicle interior power outlet | PE54.21-P-2106TAF | |
| X58/37 | Center console stowage compartment socket | PE54.21-P-2108TAF | |
| X62/38 | Right front axle adaptive damping system electrical connector | Up to 02/2016 | PE32.32-P-2101TAA |
| X62/38 | Right front axle adaptive damping system electrical connector | As of 03/2016 | PE32.32-P-2101TAB |
| X62/6 | Front axle electrical connector, right distributor | PE54.18-P-2300TAD | |
| X62/7 | Front axle electrical connector, left distributor | PE54.18-P-2300TAD | |
| X62/8 | Rear axle electrical distributor electrical connector | PE54.18-P-2300TAD | |
| X86 | Exhaust gas recirculation actuator motors electrical connector | Engine 152 up to 02/2016 | PE07.08-P-2101TAF |
| X86/3 | Left nitrogen oxides control unit electrical connector | Engine 276 | PE07.08-P-2101TAC |
| X86/4 | Right nitrogen oxides control unit electrical connector | Engine 276 | PE07.08-P-2101TAC |
| X86/4 | Right nitrogen oxides control unit electrical connector | Engine 651 | PE14.40-P-2101TAA |
| X88/11 | Spray nozzle heater electrical connector | PE54.21-P-2106TAA | |
| X115 | USB electrical connector | with code 508/509/510 up to 02/2016 | PE82.60-P-2101TAA |
| X115 | USB electrical connector | with code 527 except Japan, up to 02/2016 | PE82.85-P-2101TAA |
| X115 | USB electrical connector | with code 527 only Japan, up to 02/2016 | PE82.85-P-2101TAB |
| X120 | Radio fan electrical connector | with code 527 except Japan, up to 02/2016 | PE82.85-P-2101TAA |
| X120 | Radio fan electrical connector | with code 527 only Japan, up to 02/2016 | PE82.85-P-2101TAB |
| X120/1 | External fan electrical connector, Audio/COMAND display | with code 505/522 as of 03/2016 | PE82.60-P-2101TAB |
| X120/1 | External fan electrical connector, Audio/COMAND display | with code 531 except Japan, as of 03/2016 | PE82.85-P-2101TAC |
| X120/1 | External fan electrical connector, Audio/COMAND display | with code 531 only Japan, as of 03/2016 | PE82.85-P-2101TAD |
| X133/3 | MAGIC SKY CONTROL electrical connector | PE77.35-P-2101TAA | |
| X137/1 | VICS and Electronic Toll Collection power supply electrical connector | with code 527 only Japan, up to 02/2016 | PE82.85-P-2101TAB |
| X137/1 | VICS and Electronic Toll Collection power supply electrical connector | with code 531 only Japan, as of 03/2016 | PE82.85-P-2101TAD |
| X150/1 | Driver NECK-PRO head restraint electrical connector | PE91.60-P-2106TAB | |
| X150/2 | Front passenger NECK-PRO head restraint electrical connector | PE91.60-P-2106TAB | |
| X157/15 | Left illuminated door sill molding electrical connector | PE54.18-P-2300TAB | |
| X157/16 | Right illuminated door sill molding electrical connector | PE54.18-P-2300TAB | |
| X157/8 | Cockpit ambiance illumination electrical connector | PE54.21-P-2106TAH | |
| X169 | Backup camera electrical connector | PE54.65-P-2103TAA | |
| X175/1 | Left exhaust gas recirculation actuator motor electrical connector | Engine 152 up to 02/2016 | PE07.08-P-2101TAF |
| X175/2 | Right exhaust gas recirculation actuator motor electrical connector | Engine 152 up to 02/2016 | PE07.08-P-2101TAF |
| X190 | Instrument panel and electric steering lock electrical connector | PE54.21-P-2104TAA | |
| X192/2 | Electric air pump electrical connector | PE07.08-P-2101TAG | |
| X192/3 | AdBlue® fuse block supply electrical connector | PE14.40-P-2101TAA | |
| X206 | AdBlue® tank module electrical connector | PE14.40-P-2101TAA | |
| X214 | Glow plug electrical connector | PE15.00-P-2101TAB | |
| X220 | Manual transmission neutral position sensor electrical connector | PE54.18-P-2300TAB | |
| X237/1 | Mobile phone contact plate | Up to 02/2016 | PE82.62-P-2103TAB |
| X237/1 | Mobile phone contact plate | As of 03/2016 | PE82.62-P-2103TAC |
| Overview of location documents | |||
| Location of line and plug connectors - engine compartment, left | GF00.19-P-1001-01TAA | ||
| Location of line and plug connectors - engine compartment, right | GF00.19-P-1001-02TAA | ||
| Location of line and plug connectors - cockpit | GF00.19-P-1001-03TAA | ||
| Location of line and plug connectors - interior compartment, left | GF00.19-P-1001-04TAA | ||
| Location of line and plug connectors - interior compartment, right | GF00.19-P-1001-05TAA | ||
| Location of line connections and connectors, trunk, left | GF00.19-P-1001-06TAA | ||
| Location of line connections and connectors, trunk, right | GF00.19-P-1001-07TAA | ||
| Location of line and plug connectors - underfloor | GF00.19-P-1001-24TAA |
