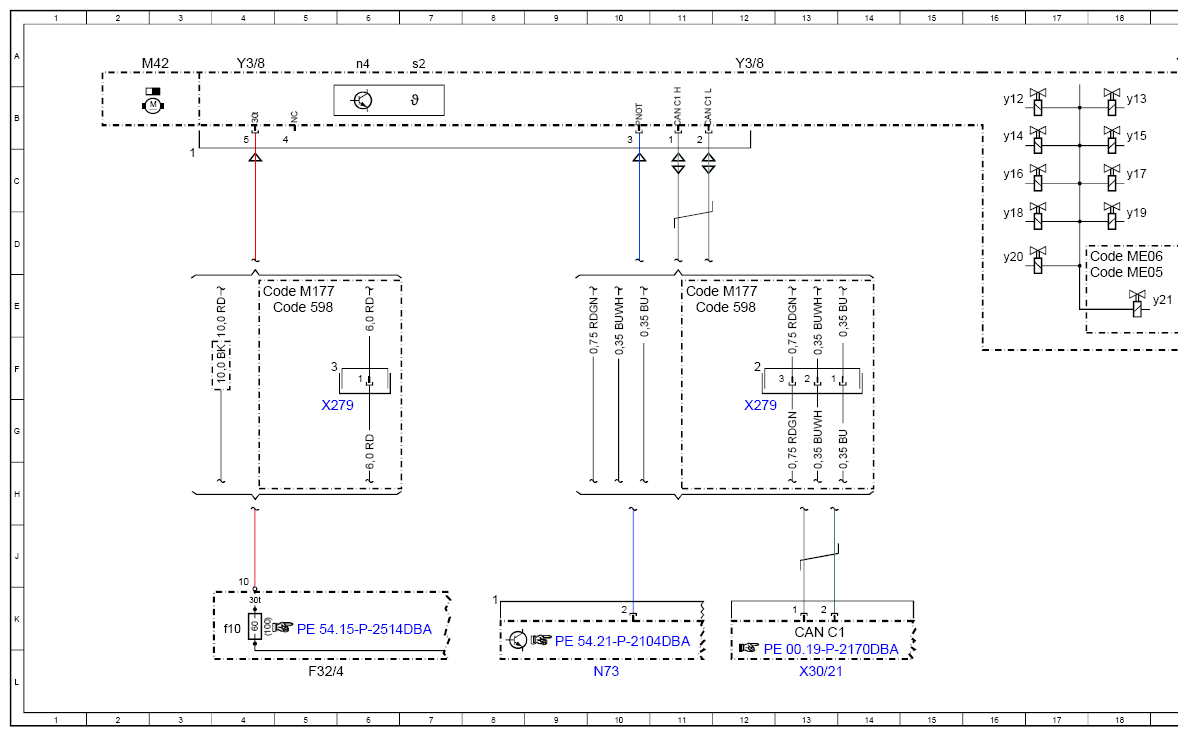

Wiring Diagram For Fully Integrated Transmission Control Unit - PE27.19-P-2103-97DBA
WARNING: This page does not describe the selected car, but rather 23 other vehicles, including the 2023 Mercedes-Benz E63 S AMG, 2023 Mercedes-Benz E53 AMG, 2023 Mercedes-Benz E350, 2022 Mercedes-Benz E53 AMG, and 2022 Mercedes-Benz E350. However, it is still accessible from the selected car via links, so may be relevant.
Transmission 725.0 in model 213 up to model year 2021 Control unit Y3/8n4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 23L |
| CAN C1 | Drive train CAN | 13K |
| Code 598 | Gasoline particulate filter (OPF) with sensor system | 11E |
| Code 598 | Gasoline particulate filter (OPF) with sensor system | 4E |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 11E |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 4E |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 18E |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 18D |
| F32/4 | Vehicle interior prefuse box | 5L |
| F32/4f10 | Fuse 10 | 4K |
| M42 | Electric auxiliary oil pump | 3A |
| N73 | Electronic ignition switch control unit | 10L |
| X279 | All-wheel drive control unit electrical connector | 12G |
| X279 | All-wheel drive control unit electrical connector | 6G |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 13L |
| Y3/8 | Fully integrated transmission control controller unit | 4A |
| Y3/8 | Fully integrated transmission control controller unit | 19A |
| Y3/8 | Fully integrated transmission control controller unit | 12A |
| Y3/8b5 | Pressure sensor | 20E |
| Y3/8I1 | Park pawl lift solenoid | 20E |
| Y3/8n1 | Turbine wheel rpm sensor | 19C |
| Y3/8n2 | Input speed rpm sensor | 19C |
| Y3/8n3 | Output shaft rpm sensor | 20D |
| Y3/8n4 | Fully integrated transmission control unit | 6A |
| Y3/8s2 | Transmission oil temperature sensor | 7A |
| Y3/8s4 | Park pawl position sensor | 20F |
| Y3/8y12 | Lubricating pressure solenoid | 16B |
| Y3/8y13 | K81 clutch control solenoid | 18B |
| Y3/8y14 | K38 clutch control solenoid | 16B |
| Y3/8y15 | K27 clutch control solenoid | 18B |
| Y3/8y16 | B08 multidisk brake control solenoid | 16C |
| Y3/8y17 | B05 multidisk brake control solenoid | 18C |
| Y3/8y18 | B06 multidisk brake control solenoid | 16D |
| Y3/8y19 | Working pressure solenoid | 18D |
| Y3/8y20 | Torque converter lockup clutch solenoid | 16D |
| Y3/8y21 | K0 clutch solenoid | 19E |
