Wiring Diagram For Supplemental Restraint System Control Unit - PE91.60-P-2106-97DBA
WARNING: This page does not describe the selected car, but rather 23 other vehicles, including the 2023 Mercedes-Benz E63 S AMG, 2023 Mercedes-Benz E53 AMG, 2023 Mercedes-Benz E350, 2022 Mercedes-Benz E53 AMG, and 2022 Mercedes-Benz E350. However, it is still accessible from the selected car via links, so may be relevant.

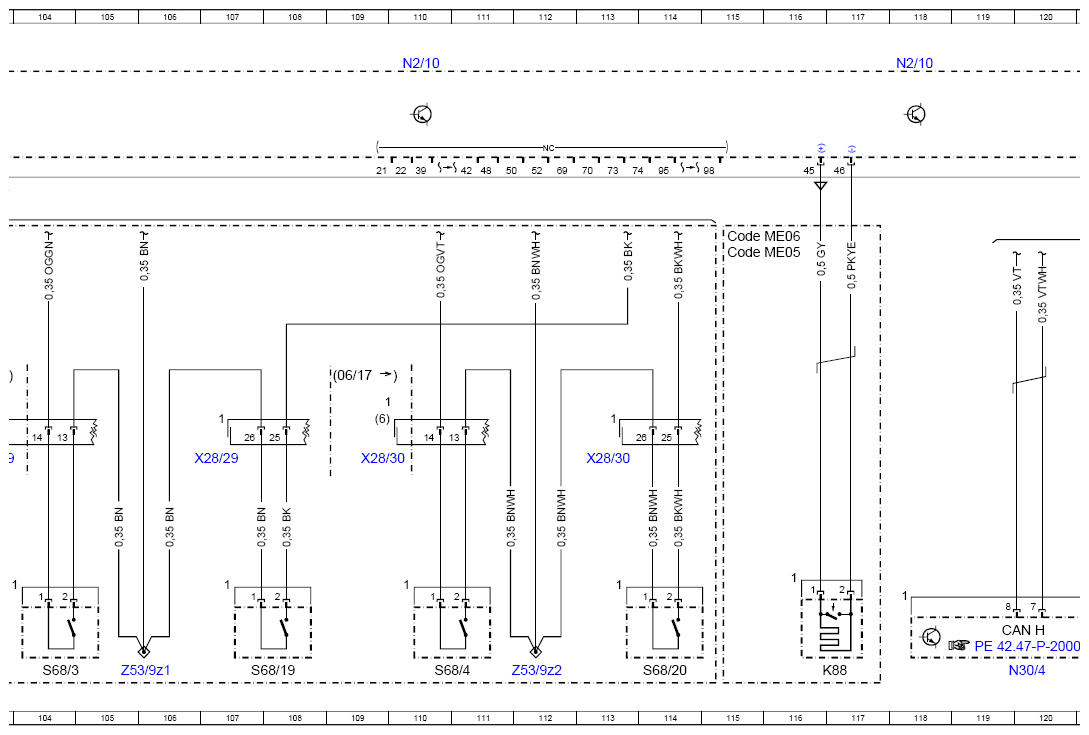

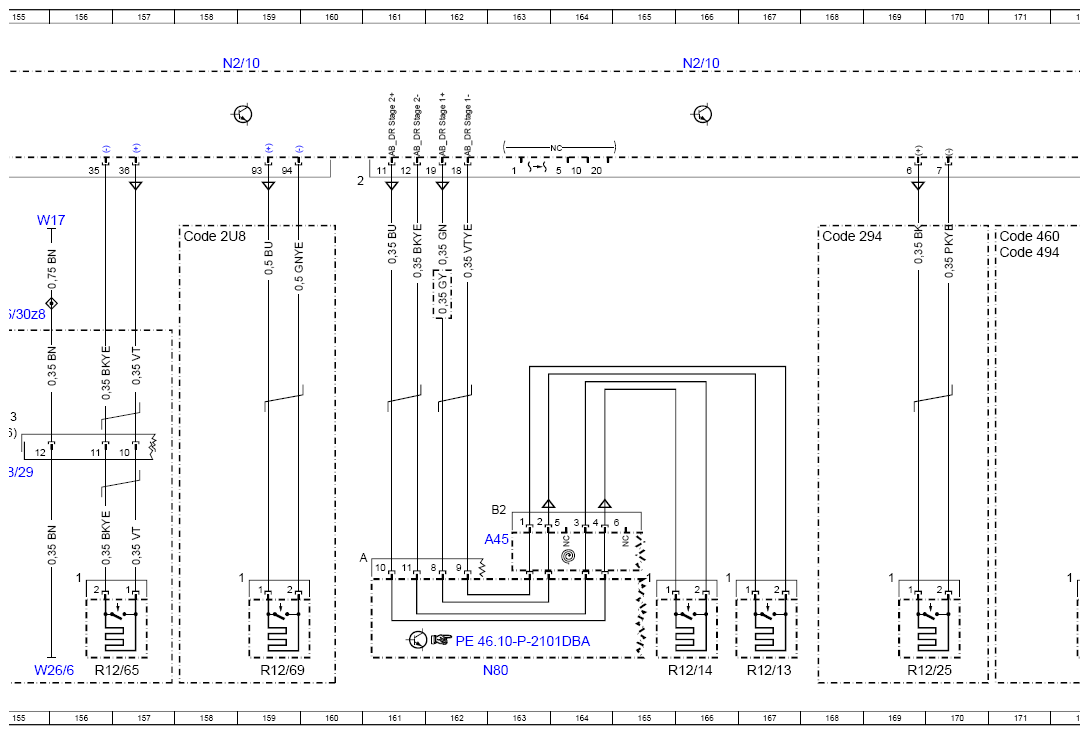

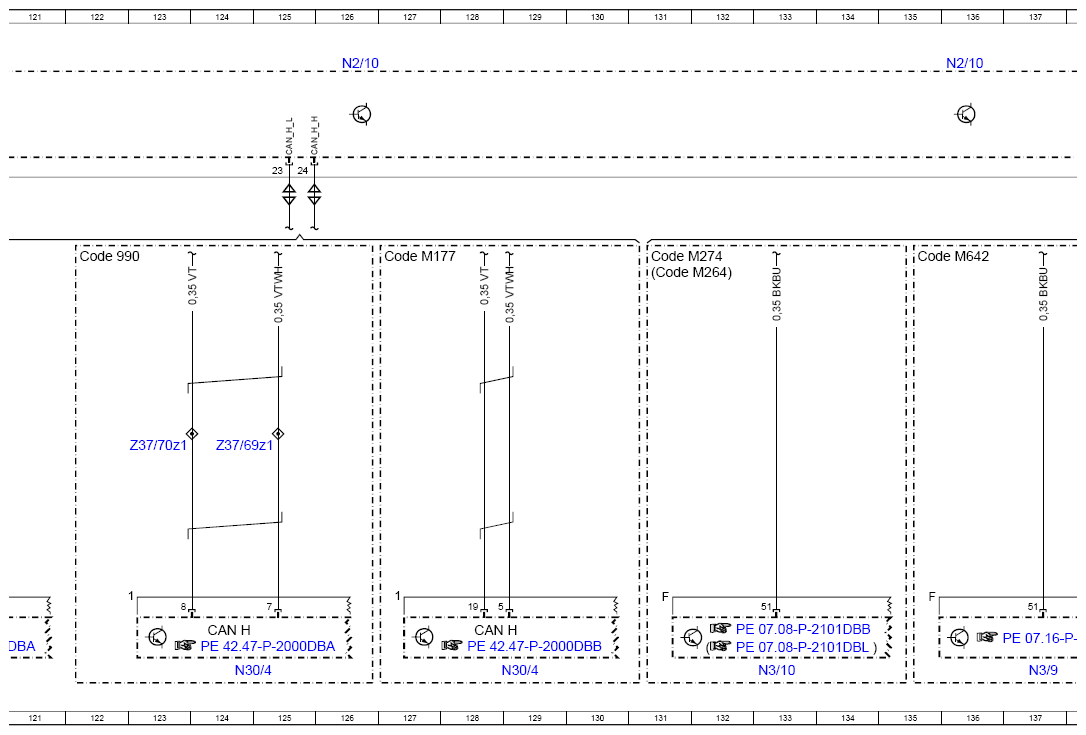

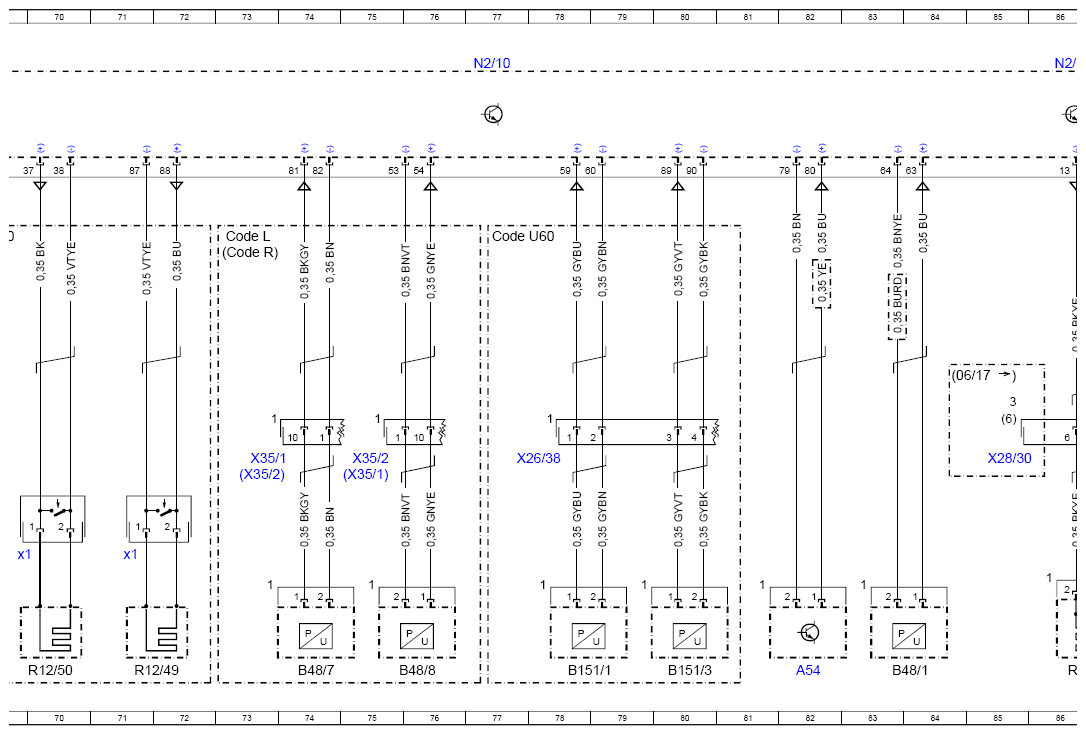

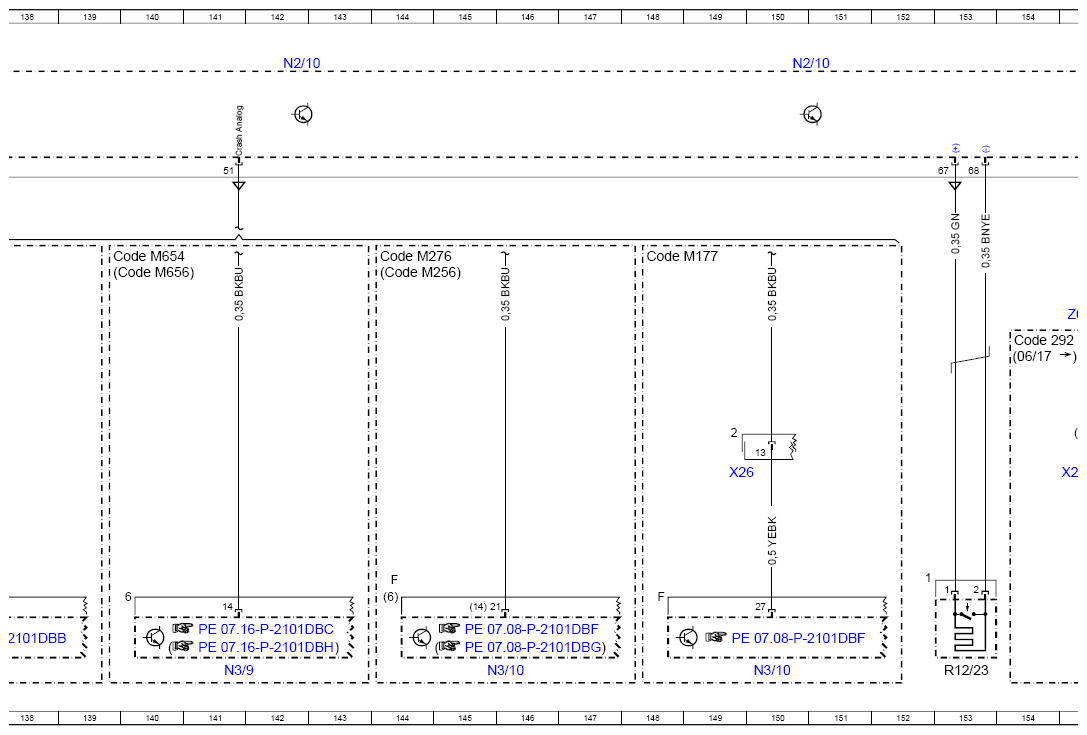

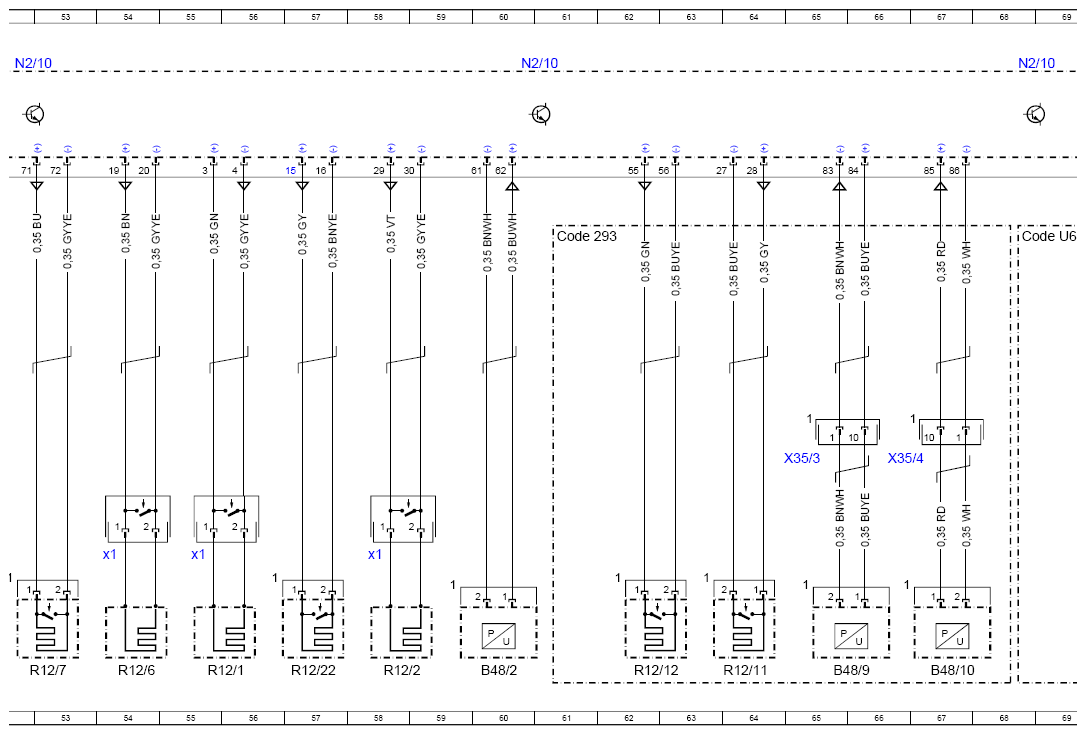

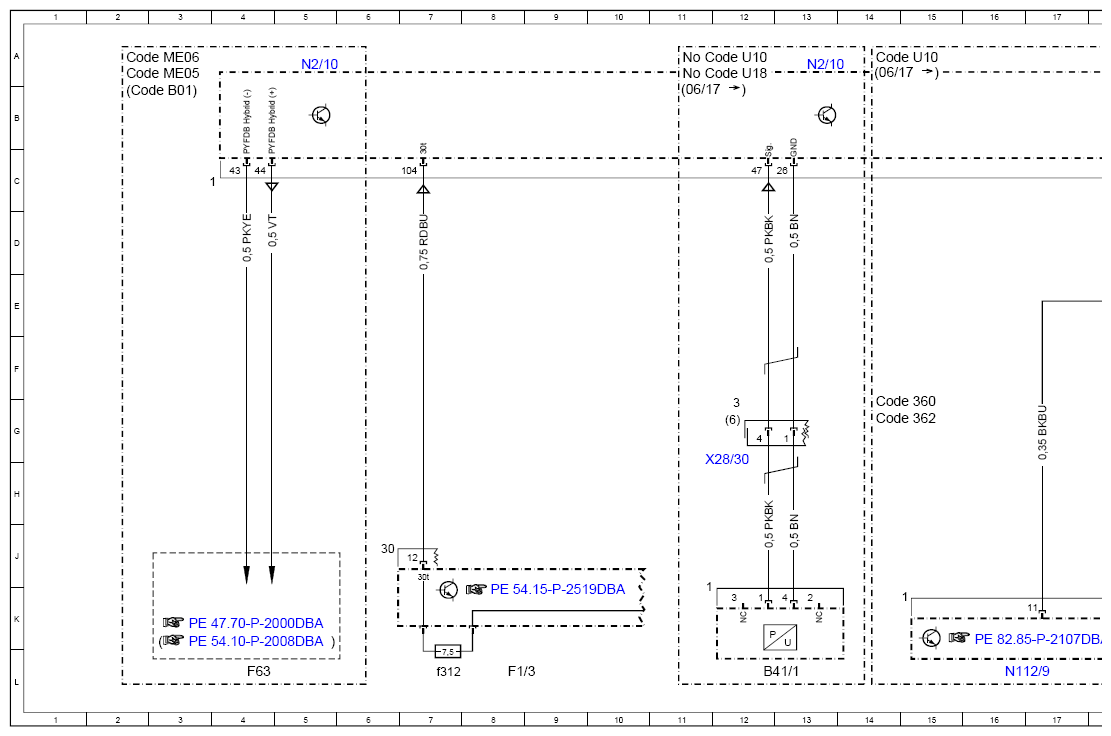

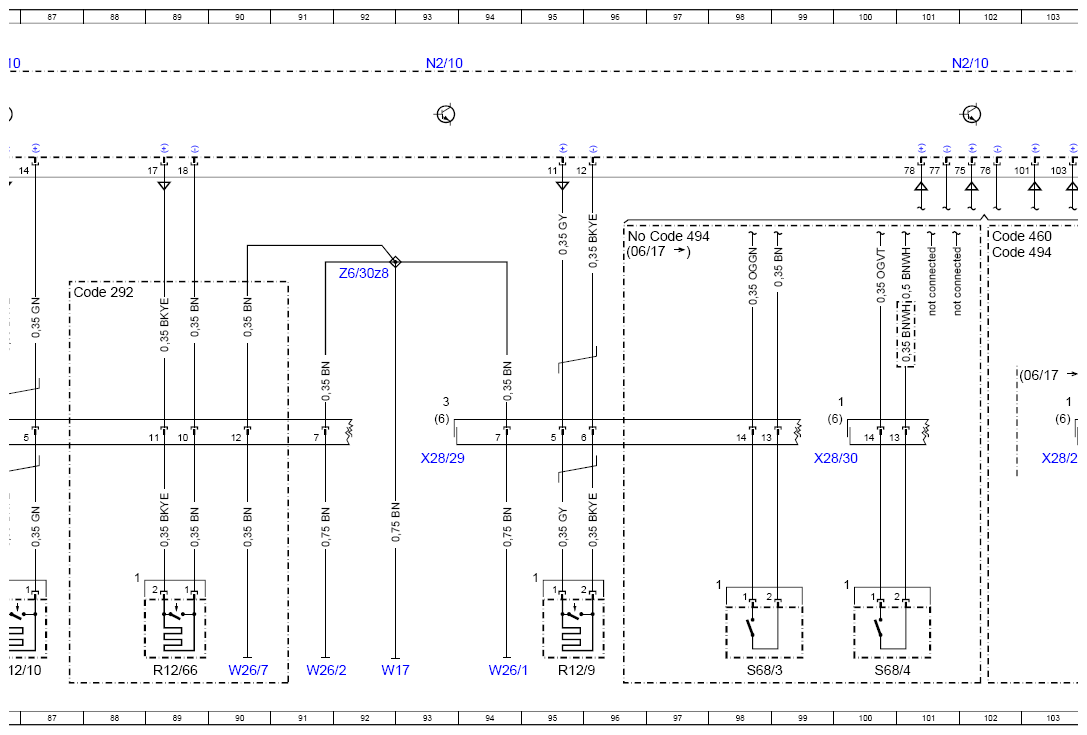

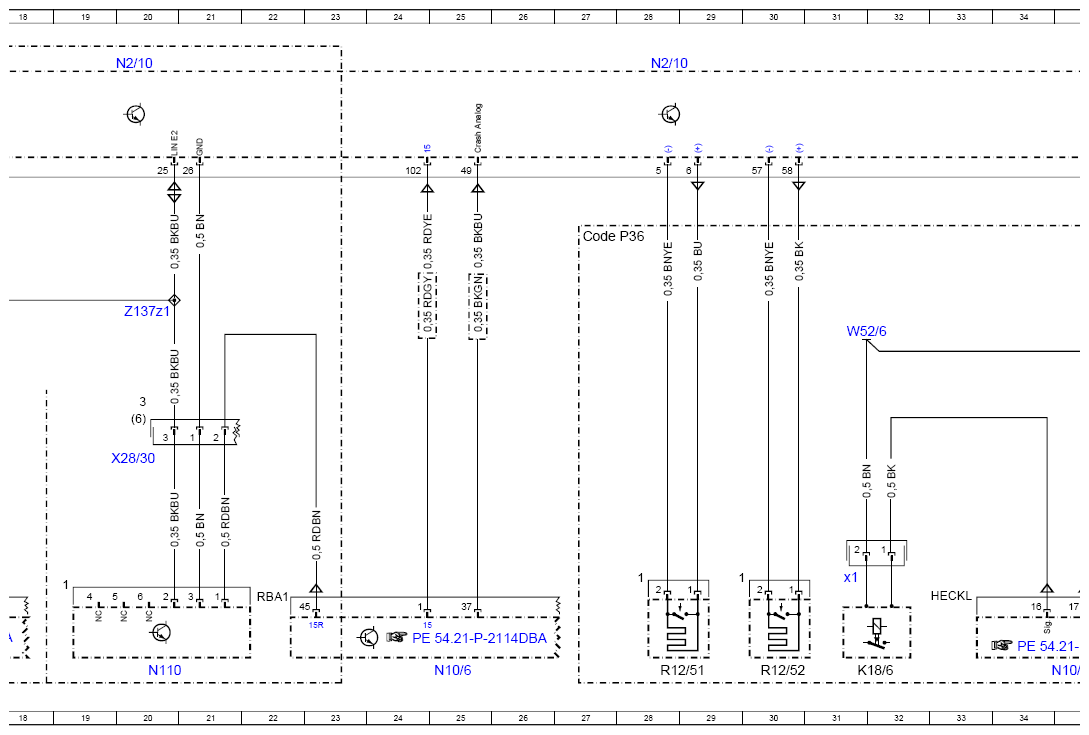

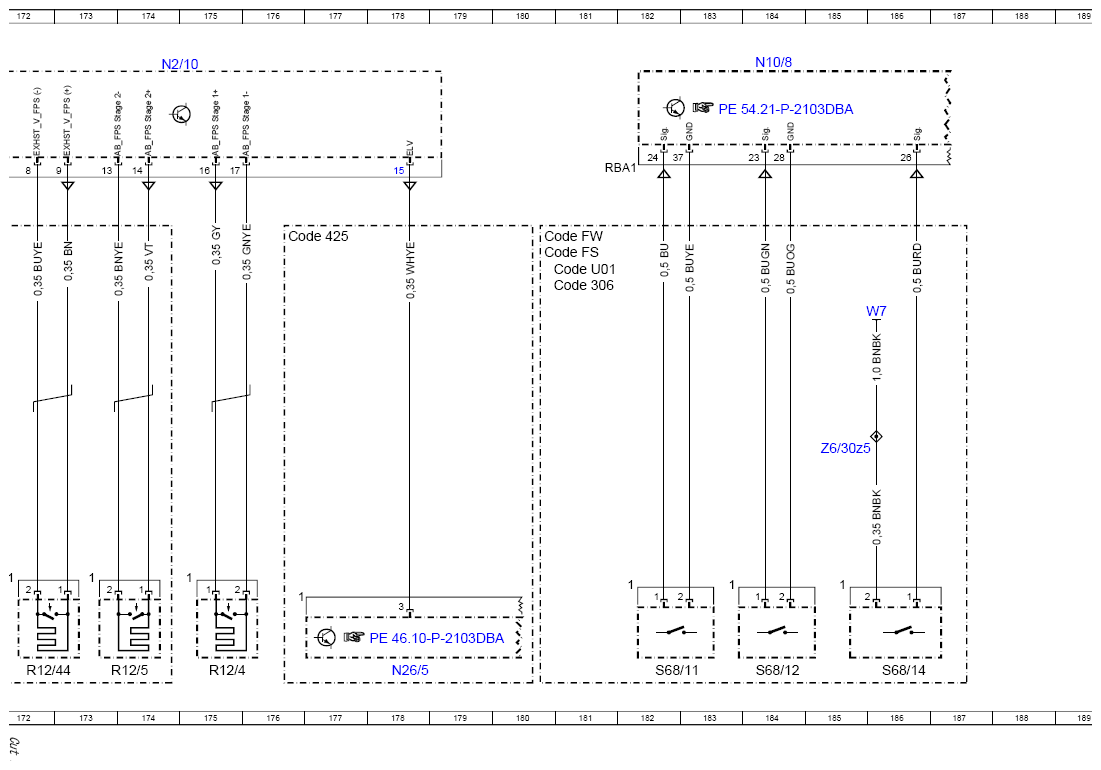

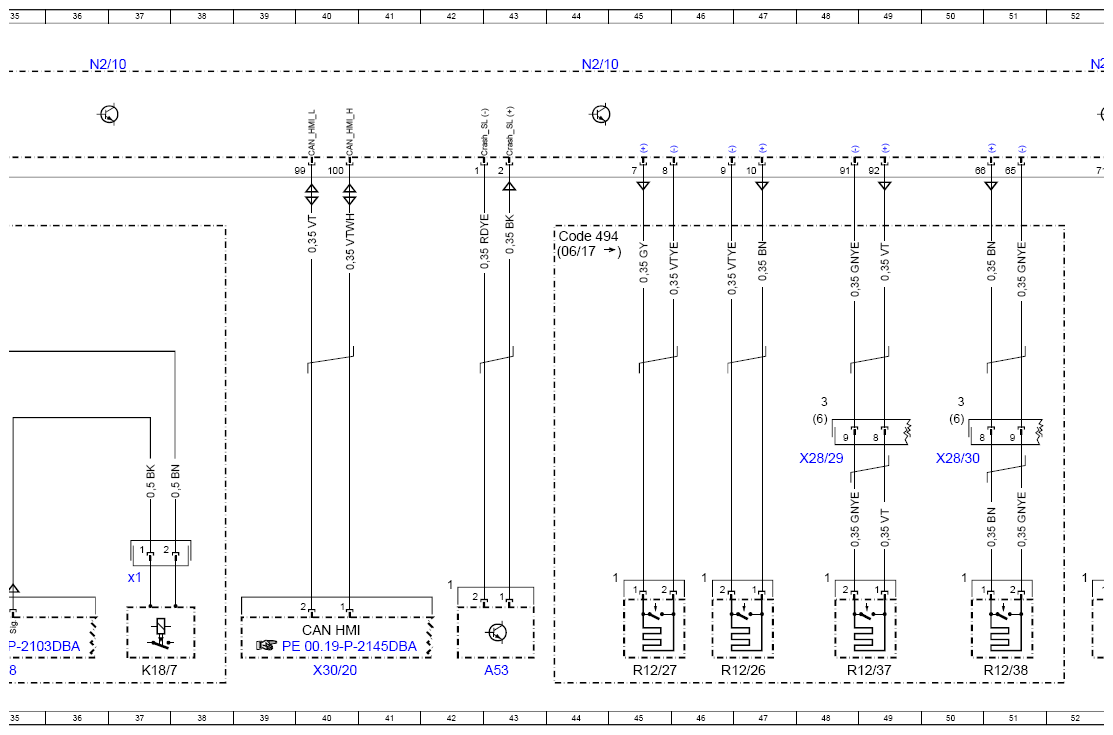

Model 213 up to model year 2021 Control unit N2/10
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 194L |
| A45 | Fanfare horns and airbag clock spring contact | 163J |
| A53 | Left sidebag sensor | 43L |
| A54 | Right sidebag sensor | 82L |
| B151/1 | Left front bumper pedestrian protection sensor | 78L |
| B151/3 | Right front bumper pedestrian protection sensor | 80L |
| B41/1 | Front passenger seat occupied recognition | 12L |
| B48/1 | Left frontal acceleration sensor | 83L |
| B48/10 | Right rear door pressure sensor | 67L |
| B48/2 | Right frontal acceleration sensor | 60L |
| B48/7 | Left front door pressure sensor | 74L |
| B48/8 | Right front door pressure sensor | 76L |
| B48/9 | Left rear door pressure sensor | 65L |
| CAN H | Vehicle dynamics CAN | 119K |
| CAN H | Vehicle dynamics CAN | 128K |
| CAN H | Vehicle dynamics CAN | 124K |
| CAN HMI | User interface CAN | 40K |
| Code 292 | PRE-SAFE PULSE | 87E |
| Code 292 | PRE-SAFE PULSE | 154F |
| Code 293 | Left and right rear sidebag | 61D |
| Code 294 | Kneebag | 168D |
| Code 2U8 | Alternative refrigerant | 158D |
| Code 306 | Belt airbag | 180E |
| Code 360 | HERMES UMTS | 14G |
| Code 362 | HERMES LTE | 14G |
| Code 425 | 6-speed manual transmission | 176D |
| Code 460 | Canada version | 102D |
| Code 460 | Canada version | 171D |
| Code 494 | USA version | 44D |
| Code 494 | USA version | 102D |
| Code 494 | USA version | 171D |
| Code 494 | USA version | 97D |
| Code 990 | AMG vehicles | 122D |
| Code B01 | 48V technology | 2B |
| Code FS | STATION WAGON | 180D |
| Code FW | SEDAN | 180D |
| Code L | LEFT-HAND DRIVE | 73D |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 127D |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 148D |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 144E |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 131E |
| Code M274 | SPARK-IGNITION ENGINE M274 | 131D |
| Code M276 | SPARK-IGNITION ENGINE M276 | 144D |
| Code M642 | DIESEL ENGINE OM642 | 135D |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 139D |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 139E |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 2A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 115D |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 115D |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 2A |
| Code P36 | Rear PRE-SAFE package | 27D |
| Code R | RIGHT-HAND DRIVE | 73D |
| Code U01 | Rear seat belt status indicator in instrument cluster | 180E |
| Code U10 | Front passenger seat with weight detection | 14A |
| Code U10 | Front passenger seat with weight detection | 11A |
| Code U18 | Automatic child seat recognition ACSR | 11A |
| Code U60 | Pedestrian protection | 68D |
| Code U60 | Pedestrian protection | 77D |
| F1/3 | Passenger-side A-pillar fuse box | 8L |
| F1/3f312 | Fuse 312 | 7L |
| F63 | Pyrofuse | 4L |
| K18/6 | Seat belt comfort-fit function solenoid, left rear seat | 32L |
| K18/6x1 | Seat belt comfort-fit function solenoid electrical connector, left rear seat | 31J |
| K18/7 | Seat belt comfort-fit function solenoid, right rear seat | 37L |
| K18/7x1 | Seat belt comfort-fit function solenoid electrical connector, right rear seat | 37J |
| K88 | Pyrotechnical separator | 117L |
| N10/6 | Front SAM control unit | 25L |
| N10/8 | Rear SAM control unit | 35L |
| N10/8 | Rear SAM control unit | 184A |
| N110 | Weight Sensing System (WSS) control unit | 20L |
| N112/9 | HERMES control unit | 16L |
| N2/10 | Supplemental restraint system control unit | 5A |
| N2/10 | Supplemental restraint system control unit | 20A |
| N2/10 | Supplemental restraint system control unit | 13A |
| N2/10 | Supplemental restraint system control unit | 28A |
| N2/10 | Supplemental restraint system control unit | 44A |
| N2/10 | Supplemental restraint system control unit | 36A |
| N2/10 | Supplemental restraint system control unit | 52A |
| N2/10 | Supplemental restraint system control unit | 60A |
| N2/10 | Supplemental restraint system control unit | 77A |
| N2/10 | Supplemental restraint system control unit | 68A |
| N2/10 | Supplemental restraint system control unit | 93A |
| N2/10 | Supplemental restraint system control unit | 86A |
| N2/10 | Supplemental restraint system control unit | 110A |
| N2/10 | Supplemental restraint system control unit | 102A |
| N2/10 | Supplemental restraint system control unit | 118A |
| N2/10 | Supplemental restraint system control unit | 142A |
| N2/10 | Supplemental restraint system control unit | 136A |
| N2/10 | Supplemental restraint system control unit | 150A |
| N2/10 | Supplemental restraint system control unit | 158A |
| N2/10 | Supplemental restraint system control unit | 174A |
| N2/10 | Supplemental restraint system control unit | 166A |
| N2/10 | Supplemental restraint system control unit | 126A |
| N26/5 | Electric steering lock control unit | 178L |
| N3/10 | ME-SFI [ME] control unit | 133L |
| N3/10 | ME-SFI [ME] control unit | 145L |
| N3/10 | ME-SFI [ME] control unit | 150L |
| N3/9 | CDI control unit | 141L |
| N3/9 | CDI control unit | 137L |
| N30/4 | Electronic Stability Program control unit | 129L |
| N30/4 | Electronic Stability Program control unit | 120L |
| N30/4 | Electronic Stability Program control unit | 124L |
| N80 | Steering column module control unit | 163L |
| R12/1 | Driver ETR [GUS] squib | 55L |
| R12/10 | Front passenger sidebag squib | 86L |
| R12/11 | Left rear sidebag squib | 64L |
| R12/12 | Right rear sidebag squib | 62L |
| R12/13 | Driver airbag squib 1 | 167L |
| R12/14 | Driver airbag squib 2 | 166L |
| R12/1x1 | Driver emergency tensioning retractor squib electrical connector | 55J |
| R12/2 | Front passenger ETR [GUS] squib | 58L |
| R12/22 | Left windowbag squib | 57L |
| R12/23 | Right windowbag squib | 153L |
| R12/25 | Driver kneebag squib | 169L |
| R12/26 | Front passenger belt force limiter | 46L |
| R12/27 | Driver belt force limiter | 45L |
| R12/2x1 | Front passenger emergency tensioning retractor squib electrical connector | 58J |
| R12/37 | Driver-side anchor fitting tensioner squib | 48L |
| R12/38 | Front passenger anchor fitting tensioner squib | 51L |
| R12/4 | Front passenger airbag squib 1 | 175L |
| R12/44 | Front passenger airbag bleed valve squib | 172L |
| R12/49 | Left active engine hood squib | 71L |
| R12/49x1 | Active engine hood squib electrical connector, left hinge | 71J |
| R12/5 | Front passenger airbag squib 2 | 174L |
| R12/50 | Right active engine hood squib | 70L |
| R12/50x1 | Active engine hood squib electrical connector, right hinge | 69J |
| R12/51 | Left rear beltbag squib | 28L |
| R12/52 | Right rear beltbag squib | 30L |
| R12/6 | Left rear emergency tensioning retractor squib | 54L |
| R12/65 | Driver seat side PRE-SAFE® Pulse squib | 156L |
| R12/66 | Front passenger seat side PRE-SAFE® Pulse squib | 89L |
| R12/69 | Refrigerant inerting squib | 159L |
| R12/6x1 | Left rear emergency tensioning retractor squib electrical connector | 54J |
| R12/7 | Right rear emergency tensioning retractor squib | 53L |
| R12/9 | Driver sidebag squib | 95L |
| S68/11 | Left rear seat belt buckle switch | 182L |
| S68/12 | Right rear seat belt buckle switch | 184L |
| S68/14 | Center rear seat belt buckle switch | 186L |
| S68/19 | Driver seat position detection switch | 107L |
| S68/20 | Front passenger seat position detection switch | 114L |
| S68/3 | Driver seat belt buckle switch | 98L |
| S68/3 | Driver seat belt buckle switch | 104L |
| S68/4 | Front passenger seat belt buckle switch | 100L |
| S68/4 | Front passenger seat belt buckle switch | 110L |
| W17 | Right rear seat ground point | 92L |
| W17 | Right rear seat ground point | 155D |
| W26/1 | Driver sidebag ground point | 94L |
| W26/2 | Front passenger sidebag ground point | 91L |
| W26/6 | Driver PrePulse seat ground point | 155L |
| W26/7 | Front passenger PrePulse seat ground point | 90L |
| W52/6 | Right center longitudinal member ground point | 31E |
| W7 | Right wheelhouse trunk ground point | 186E |
| X26 | Engine wiring harness/engine compartment electrical connector | 149H |
| X26/38 | Front bumper electrical connector | 78H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 48H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 93H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 107H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 103H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 155H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 100H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 12H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 20H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 50H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 85H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 113H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 109H |
| X30/20 | User interface CAN (CAN HMI) potential distributor electrical connector | 40L |
| X35/1 | Driver door electrical connector | 73H |
| X35/1 | Driver door electrical connector | 75H |
| X35/2 | Front passenger door electrical connector | 73H |
| X35/2 | Front passenger door electrical connector | 75H |
| X35/3 | Left rear door electrical connector | 65H |
| X35/4 | Right rear door electrical connector | 66H |
| Z137z1 | Left door LIN connector sleeve | 20E |
| Z37/69z1 | Vehicle dynamics CAN (high) connector sleeve | 124G |
| Z37/70z1 | Vehicle dynamics CAN (low) connector sleeve | 123G |
| Z53/9z1 | Circuit 31 vehicle interior airbag connector sleeve | 105L |
| Z53/9z2 | Circuit 31 vehicle interior airbag connector sleeve | 112L |
| Z6/30z5 | Circuit 31 connector sleeve | 185G |
| Z6/30z8 | Circuit 31 connector sleeve | 92E |
| Z6/30z8 | Circuit 31 connector sleeve | 155E |
