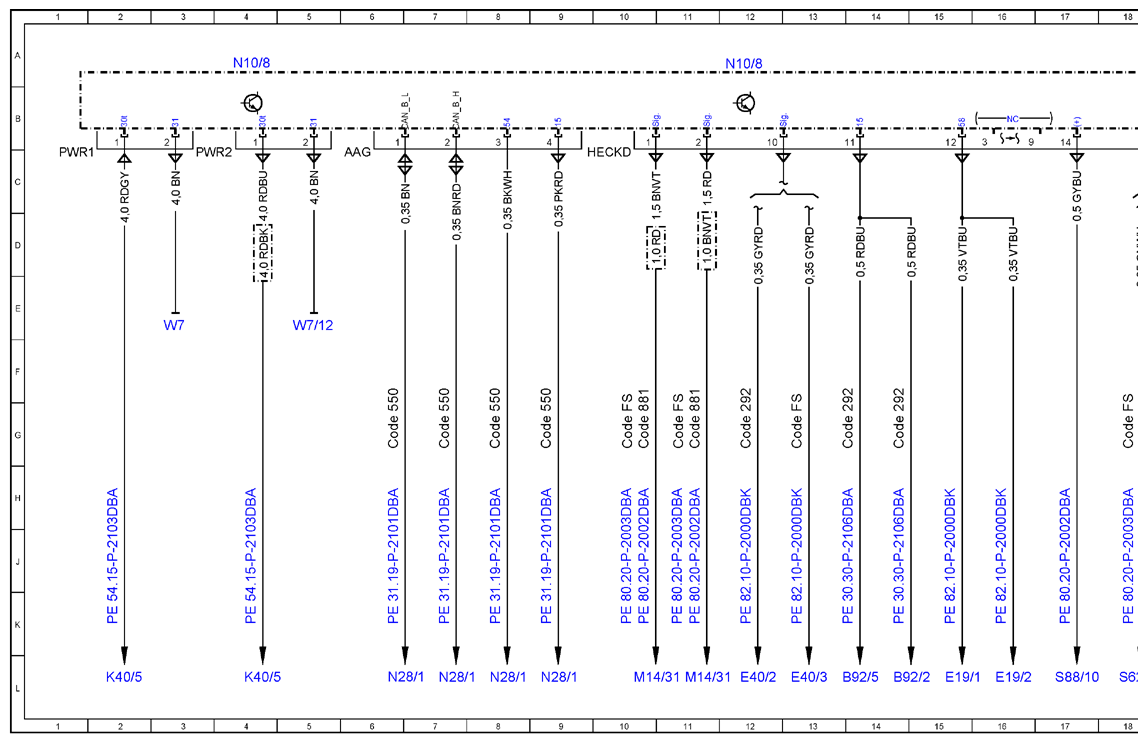

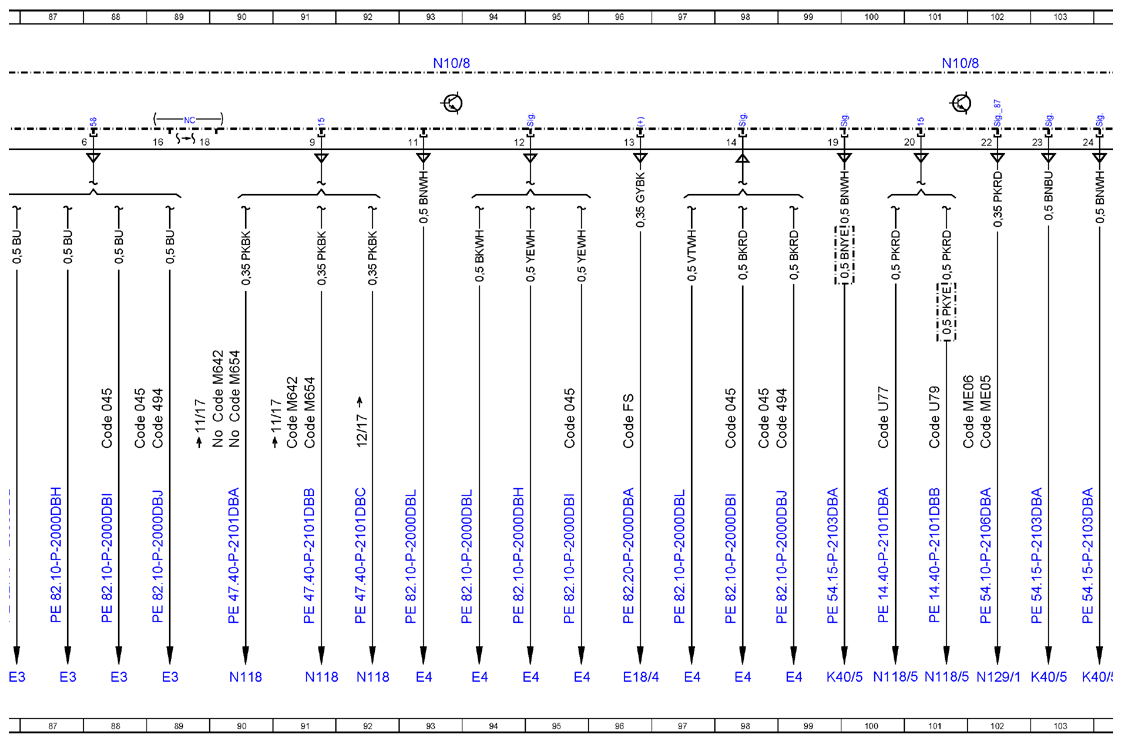

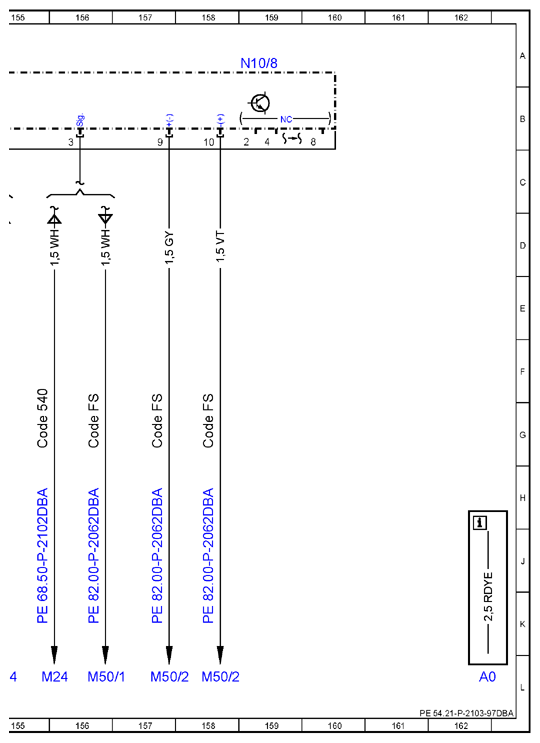

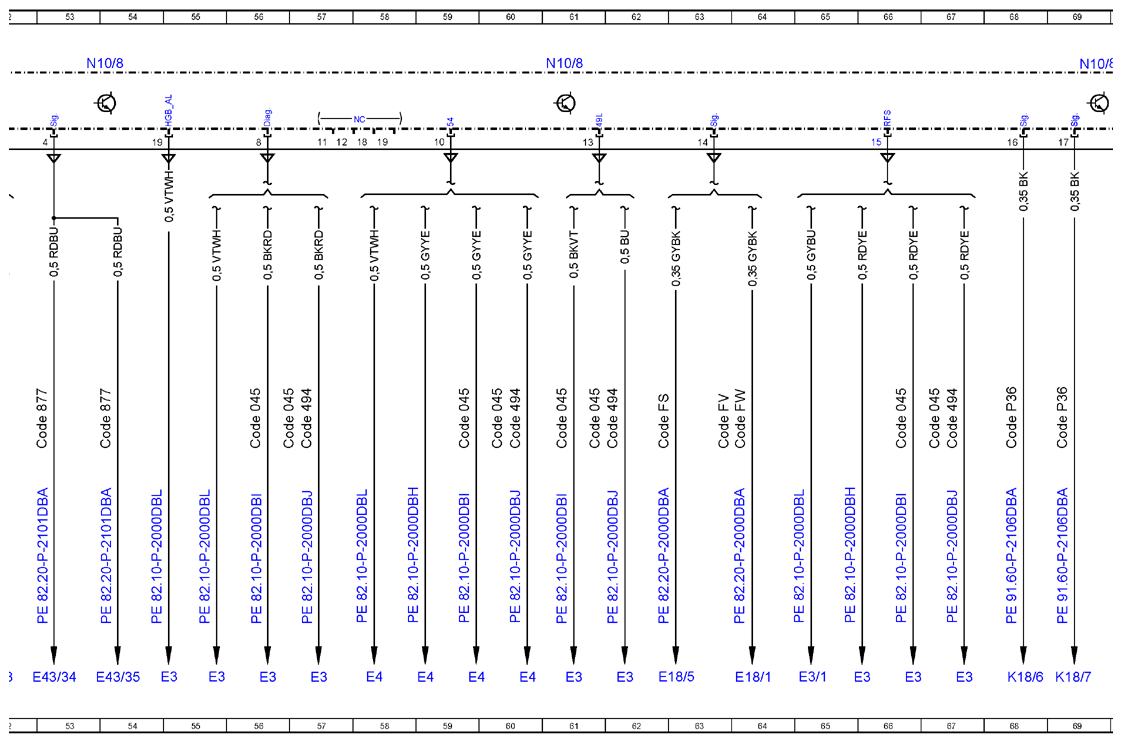

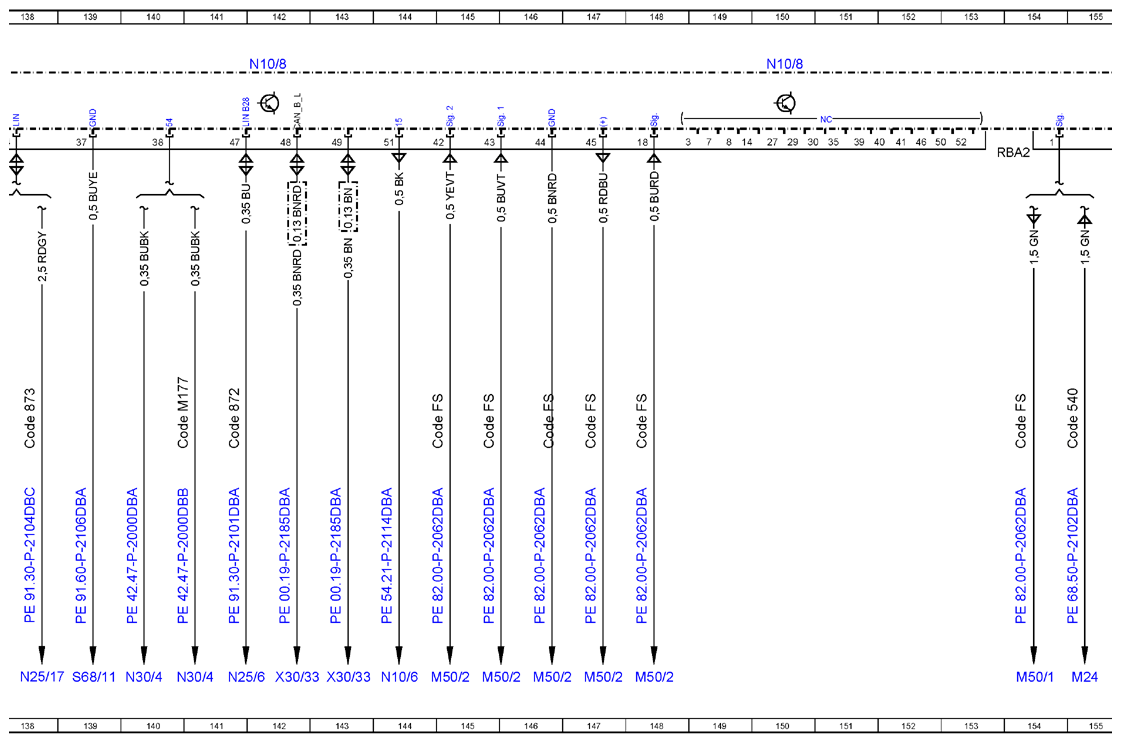

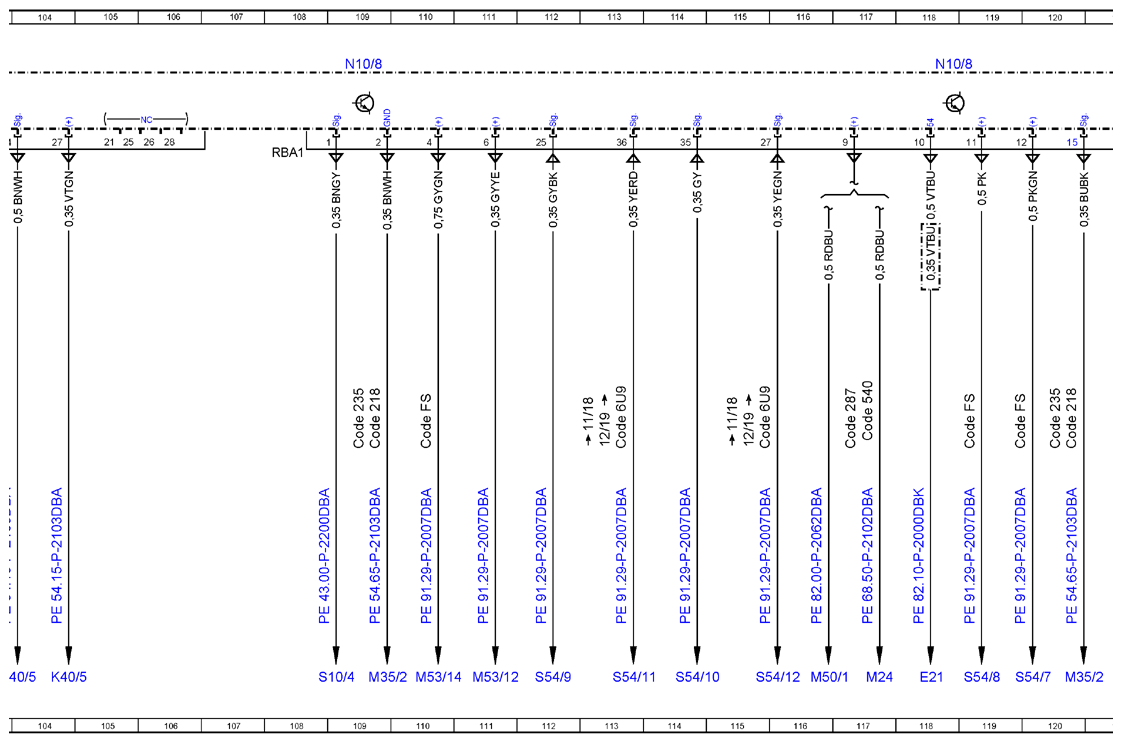

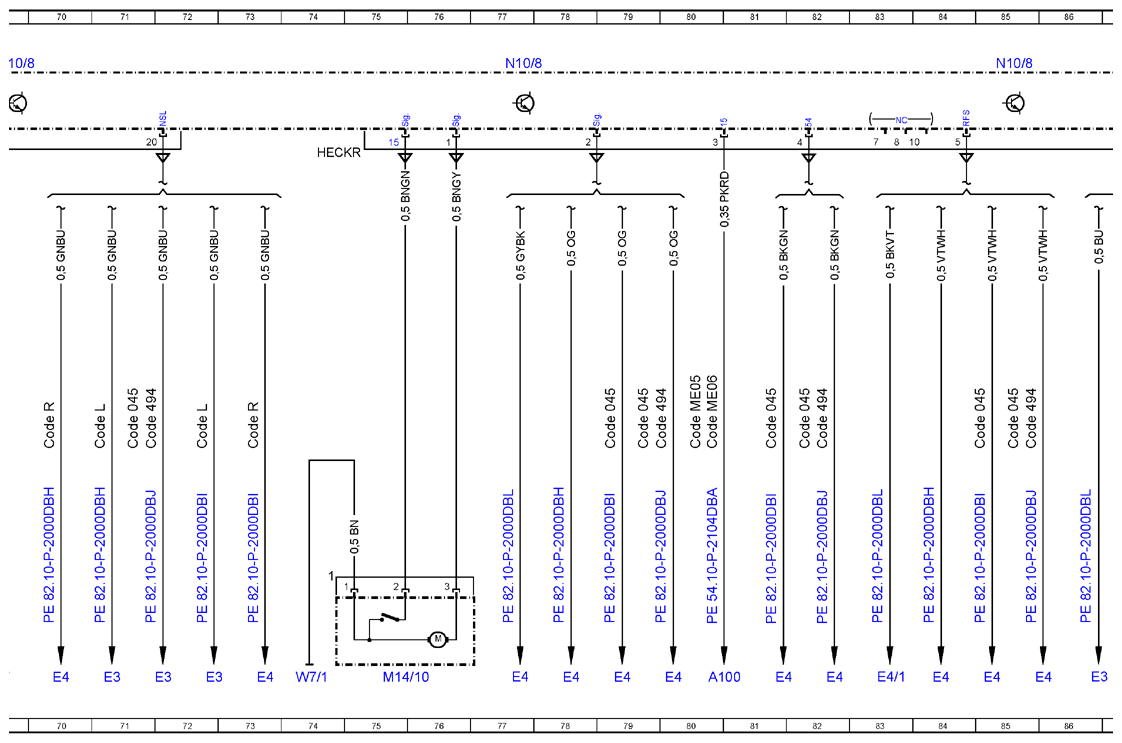

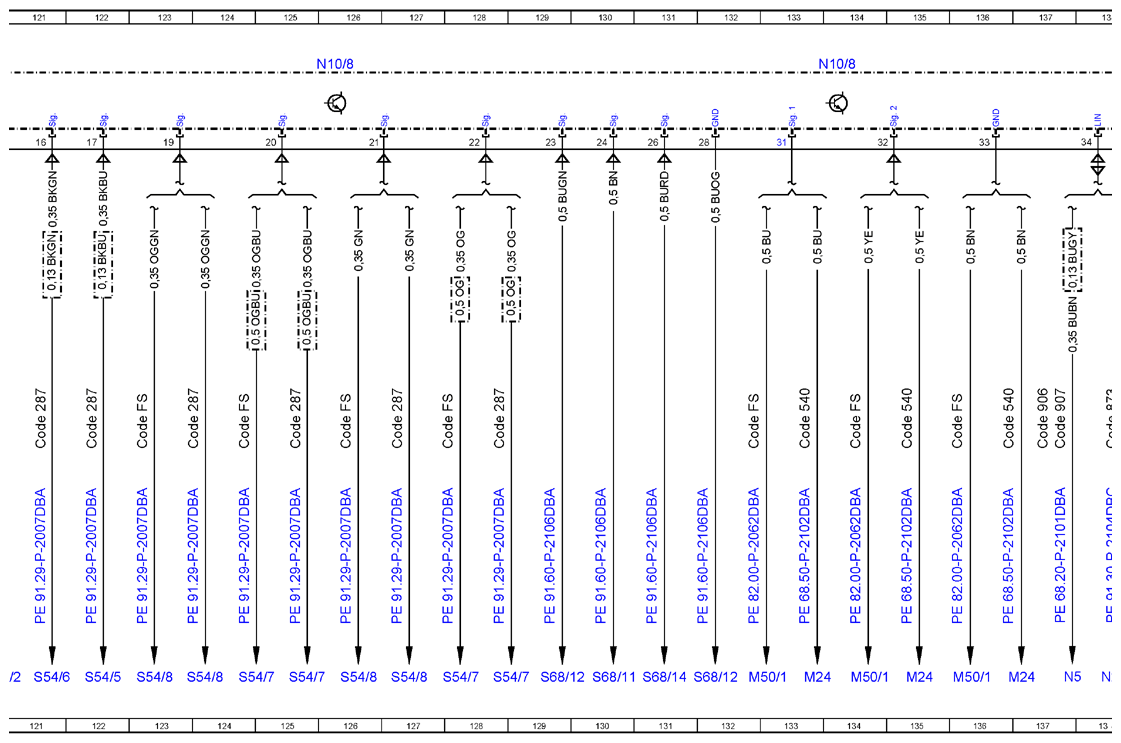

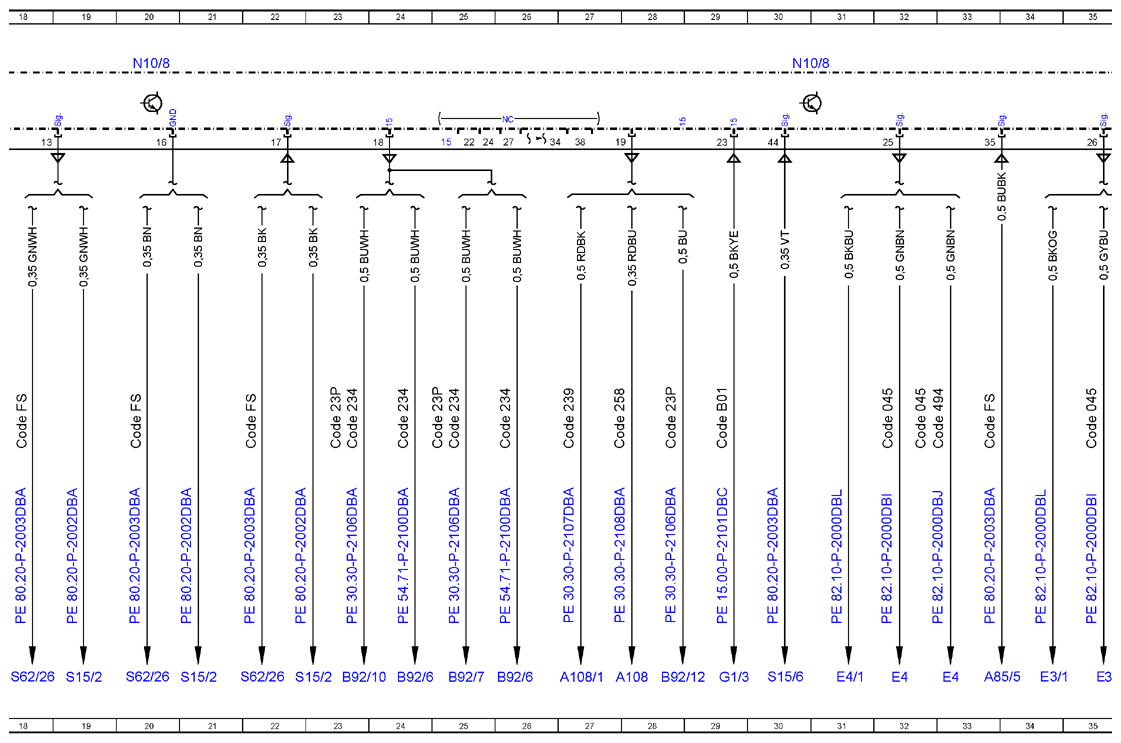

Wiring Diagram Of Rear Signal Acquisition And Actuation Module (SAM) Control Unit - PE54.21-P-2103-97DBA
WARNING: This page does not describe the selected car, but rather 23 other vehicles, including the 2023 Mercedes-Benz E63 S AMG, 2023 Mercedes-Benz E53 AMG, 2023 Mercedes-Benz E350, 2022 Mercedes-Benz E53 AMG, and 2022 Mercedes-Benz E350. However, it is still accessible from the selected car via links, so may be relevant.
Model 213 up to model year 2021 Control unit N10/8
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 162L |
| A100 | High-voltage battery module | 80L |
| A108 | Active Brake Assist controller unit | 28L |
| A108/1 | DISTRONIC Distance-Pilot controller unit | 27L |
| A85/5 | Trunk lid/1iftgate lock | 33L |
| A85/5 | Trunk lid/1iftgate lock | 37L |
| A85/5 | Trunk lid/1iftgate lock | 42L |
| B92/10 | Left outer rear bumper radar sensor | 23L |
| B92/12 | Short and long-range radar sensor | 28L |
| B92/2 | Left outer front bumper radar sensor | 14L |
| B92/5 | Right outer front bumper radar sensor | 14L |
| B92/6 | Right outer rear bumper integrated radar sensor | 26L |
| B92/6 | Right outer rear bumper integrated radar sensor | 24L |
| B92/7 | Right outer rear bumper radar sensor | 25L |
| Code 045 | LED rear lamp | 52G |
| Code 045 | LED rear lamp | 32G |
| Code 045 | LED rear lamp | 32G |
| Code 045 | LED rear lamp | 57G |
| Code 045 | LED rear lamp | 56G |
| Code 045 | LED rear lamp | 49G |
| Code 045 | LED rear lamp | 50G |
| Code 045 | LED rear lamp | 59G |
| Code 045 | LED rear lamp | 60G |
| Code 045 | LED rear lamp | 61G |
| Code 045 | LED rear lamp | 61G |
| Code 045 | LED rear lamp | 66G |
| Code 045 | LED rear lamp | 67G |
| Code 045 | LED rear lamp | 71G |
| Code 045 | LED rear lamp | 79G |
| Code 045 | LED rear lamp | 79G |
| Code 045 | LED rear lamp | 81G |
| Code 045 | LED rear lamp | 82G |
| Code 045 | LED rear lamp | 85G |
| Code 045 | LED rear lamp | 85G |
| Code 045 | LED rear lamp | 88G |
| Code 045 | LED rear lamp | 88G |
| Code 045 | LED rear lamp | 95G |
| Code 045 | LED rear lamp | 98G |
| Code 045 | LED rear lamp | 98G |
| Code 045 | LED rear lamp | 36G |
| Code 045 | LED rear lamp | 35G |
| Code 218 | Backup camera | 41G |
| Code 218 | Backup camera | 42G |
| Code 218 | Backup camera | 109G |
| Code 218 | Backup camera | 120G |
| Code 234 | Blind Spot Assist (BSM) | 26G |
| Code 234 | Blind Spot Assist (BSM) | 24G |
| Code 234 | Blind Spot Assist (BSM) | 23G |
| Code 234 | Blind Spot Assist (BSM) | 25G |
| Code 235 | Parking Pilot | 40G |
| Code 235 | Parking Pilot | 41G |
| Code 235 | Parking Pilot | 109G |
| Code 235 | Parking Pilot | 120G |
| Code 239 | Active Distance Assist DISTRONIC | 27G |
| Code 23P | Driver assistance package | 28G |
| Code 23P | Driver assistance package | 23G |
| Code 23P | Driver assistance package | 25G |
| Code 258 | Collision Prevention Assist PLUS (CPA+) | 28G |
| Code 287 | Through-loading feature | 128G |
| Code 287 | Through-loading feature | 125G |
| Code 287 | Through-loading feature | 124G |
| Code 287 | Through-loading feature | 122G |
| Code 287 | Through-loading feature | 121G |
| Code 287 | Through-loading feature | 127G |
| Code 287 | Through-loading feature | 117G |
| Code 292 | PRE-SAFE PULSE | 14G |
| Code 292 | PRE-SAFE PULSE | 14G |
| Code 292 | PRE-SAFE PULSE | 12G |
| Code 494 | USA version | 33G |
| Code 494 | USA version | 57G |
| Code 494 | USA version | 50G |
| Code 494 | USA version | 60G |
| Code 494 | USA version | 62G |
| Code 494 | USA version | 67G |
| Code 494 | USA version | 72G |
| Code 494 | USA version | 80G |
| Code 494 | USA version | 82G |
| Code 494 | USA version | 85G |
| Code 494 | USA version | 89G |
| Code 494 | USA version | 99G |
| Code 494 | USA version | 36G |
| Code 540 | Electric roller sun blind for rear window | 133G |
| Code 540 | Electric roller sun blind for rear window | 135G |
| Code 540 | Electric roller sun blind for rear window | 137G |
| Code 540 | Electric roller sun blind for rear window | 155G |
| Code 540 | Electric roller sun blind for rear window | 155G |
| Code 540 | Electric roller sun blind for rear window | 117G |
| Code 550 | Trailer hitch | 6G |
| Code 550 | Trailer hitch | 7G |
| Code 550 | Trailer hitch | 9G |
| Code 550 | Trailer hitch | 8G |
| Code 6U9 | Positioning and tracking system subharness pre-installation | 113G |
| Code 6U9 | Positioning and tracking system subharness pre-installation | 116G |
| Code 872 | Left and right rear seat heaters | 141G |
| Code 873 | Seat heater for driver and front passenger | 138G |
| Code 877 | Ambiance illumination | 53G |
| Code 877 | Ambiance illumination | 54G |
| Code 881 | Trunk lid control | 11G |
| Code 881 | Trunk lid control | 10G |
| Code 906 | Front armrest heater | 137G |
| Code 907 | Rear armrest heater | 137G |
| Code B01 | 48V technology | 29G |
| Code FS | STATION WAGON | 10G |
| Code FS | STATION WAGON | 11G |
| Code FS | STATION WAGON | 13G |
| Code FS | STATION WAGON | 18G |
| Code FS | STATION WAGON | 20G |
| Code FS | STATION WAGON | 22G |
| Code FS | STATION WAGON | 33G |
| Code FS | STATION WAGON | 37G |
| Code FS | STATION WAGON | 38G |
| Code FS | STATION WAGON | 42G |
| Code FS | STATION WAGON | 45G |
| Code FS | STATION WAGON | 46G |
| Code FS | STATION WAGON | 63G |
| Code FS | STATION WAGON | 96G |
| Code FS | STATION WAGON | 119G |
| Code FS | STATION WAGON | 120G |
| Code FS | STATION WAGON | 123G |
| Code FS | STATION WAGON | 124G |
| Code FS | STATION WAGON | 126G |
| Code FS | STATION WAGON | 128G |
| Code FS | STATION WAGON | 132G |
| Code FS | STATION WAGON | 134G |
| Code FS | STATION WAGON | 136G |
| Code FS | STATION WAGON | 145G |
| Code FS | STATION WAGON | 145G |
| Code FS | STATION WAGON | 146G |
| Code FS | STATION WAGON | 147G |
| Code FS | STATION WAGON | 148G |
| Code FS | STATION WAGON | 154G |
| Code FS | STATION WAGON | 156G |
| Code FS | STATION WAGON | 157G |
| Code FS | STATION WAGON | 158G |
| Code FS | STATION WAGON | 110G |
| Code FV | LONG SEDAN | 63G |
| Code FW | SEDAN | 64G |
| Code L | LEFT-HAND DRIVE | 71G |
| Code L | LEFT-HAND DRIVE | 72G |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 141G |
| Code M642 | DIESEL ENGINE 0M642 | 91G |
| Code M642 | DIESEL ENGINE 0M642 | 90G |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE 0M654 | 91G |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE 0M654 | 90G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 102G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 80G |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 80G |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 102G |
| Code P36 | Rear PRE-SAFE package | 68G |
| Code P36 | Rear PRE-SAFE package | 69G |
| Code R | RIGHT-HAND DRIVE | 73G |
| Code R | RIGHT-HAND DRIVE | 70G |
| Code U77 | BLUETEC (SCR) diesel exhaust treatment | 100G |
| Code U79 | BLUETEC (SCR) diesel exhaust treatment 3 | 101G |
| E18/1 | Luggage compartment lamp | 64L |
| E18/4 | Right luggage compartment lamp | 96L |
| E18/5 | Left luggage compartment lamp | 62L |
| E19/1 | Left license plate lamp | 15L |
| E19/2 | Right license plate lamp | 16L |
| E21 | Center stop lamp | 118L |
| E3 | Left rear lamp unit | 52L |
| E3 | Left rear lamp unit | 56L |
| E3 | Left rear lamp unit | 57L |
| E3 | Left rear lamp unit | 50L |
| E3 | Left rear lamp unit | 49L |
| E3 | Left rear lamp unit | 50L |
| E3 | Left rear lamp unit | 61L |
| E3 | Left rear lamp unit | 62L |
| E3 | Left rear lamp unit | 67L |
| E3 | Left rear lamp unit | 66L |
| E3 | Left rear lamp unit | 66L |
| E3 | Left rear lamp unit | 72L |
| E3 | Left rear lamp unit | 71L |
| E3 | Left rear lamp unit | 72L |
| E3 | Left rear lamp unit | 89L |
| E3 | Left rear lamp unit | 88L |
| E3 | Left rear lamp unit | 87L |
| E3 | Left rear lamp unit | 36L |
| E3 | Left rear lamp unit | 35L |
| E3 | Left rear lamp unit | 48L |
| E3 | Left rear lamp unit | 51L |
| E3 | Left rear lamp unit | 55L |
| E3 | Left rear lamp unit | 55L |
| E3 | Left rear lamp unit | 86L |
| E3/1 | Inner left rear lamp unit | 34L |
| E3/1 | Inner left rear lamp unit | 40L |
| E3/1 | Inner left rear lamp unit | 65L |
| E4 | Right rear lamp unit | 32L |
| E4 | Right rear lamp unit | 33L |
| E4 | Right rear lamp unit | 59L |
| E4 | Right rear lamp unit | 59L |
| E4 | Right rear lamp unit | 60L |
| E4 | Right rear lamp unit | 70L |
| E4 | Right rear lamp unit | 73L |
| E4 | Right rear lamp unit | 80L |
| E4 | Right rear lamp unit | 79L |
| E4 | Right rear lamp unit | 78L |
| E4 | Right rear lamp unit | 81L |
| E4 | Right rear lamp unit | 82L |
| E4 | Right rear lamp unit | 86L |
| E4 | Right rear lamp unit | 85L |
| E4 | Right rear lamp unit | 84L |
| E4 | Right rear lamp unit | 95L |
| E4 | Right rear lamp unit | 95L |
| E4 | Right rear lamp unit | 98L |
| E4 | Right rear lamp unit | 99L |
| E4 | Right rear lamp unit | 58L |
| E4 | Right rear lamp unit | 77L |
| E4 | Right rear lamp unit | 94L |
| E4 | Right rear lamp unit | 93L |
| E4 | Right rear lamp unit | 97L |
| E4/1 | Inner right rear lamp unit | 31L |
| E4/1 | Inner right rear lamp unit | 40L |
| E4/1 | Inner right rear lamp unit | 83L |
| E40/2 | Left trunk lid/liftgate ambient lamp and warning lamp | 12L |
| E40/3 | Right trunk lid/liftgate ambient lamp and warning lamp | 13L |
| E43/34 | Left rear footwell illumination ambiance illumination (LED) | 53L |
| E43/35 | Right rear footwell illumination ambiance illumination (LED) | 54L |
| G1/3 | 48 V on-board electrical system battery | 29L |
| K18/6 | Seat belt comfort-fit function solenoid, left rear seat | 68L |
| K18/7 | Seat belt comfort-fit function solenoid, right rear seat | 69L |
| K40/5 | Rear fuse and relay module | 99L |
| K40/5 | Rear fuse and relay module | 103L |
| K40/5 | Rear fuse and relay module | 104L |
| K40/5 | Rear fuse and relay module | 103L |
| K40/5 | Rear fuse and relay module | 2L |
| K40/5 | Rear fuse and relay module | 4L |
| M14/10 | Tank cap central locking actuator | 75L |
| M14/31 | Trunk lid/liftgate locking element | 10L |
| M14/31 | Trunk lid/liftgate locking element | 11L |
| M14/7 | Trunk lid/I iftgate central locking motor | 37L |
| M14/7 | Trunk lid/I iftgate central locking motor | 43L |
| M24 | Rear window roller sun blind motor | 135L |
| M24 | Rear window roller sun blind motor | 133L |
| M24 | Rear window roller sun blind motor | 137L |
| M24 | Rear window roller sun blind motor | 155L |
| M24 | Rear window roller sun blind motor | 155L |
| M24 | Rear window roller sun blind motor | 117L |
| M35/2 | Rear camera cover motor | 41L |
| M35/2 | Rear camera cover motor | 41L |
| M35/2 | Rear camera cover motor | 109L |
| M35/2 | Rear camera cover motor | 120L |
| M50/1 | Left cargo area cover actuator motor | 116L |
| M50/1 | Left cargo area cover actuator motor | 134L |
| M50/1 | Left cargo area cover actuator motor | 132L |
| M50/1 | Left cargo area cover actuator motor | 136L |
| M50/1 | Left cargo area cover actuator motor | 154L |
| M50/1 | Left cargo area cover actuator motor | 156L |
| M50/2 | Right cargo area cover actuator motor | 145L |
| M50/2 | Right cargo area cover actuator motor | 145L |
| M50/2 | Right cargo area cover actuator motor | 147L |
| M50/2 | Right cargo area cover actuator motor | 146L |
| M50/2 | Right cargo area cover actuator motor | 148L |
| M50/2 | Right cargo area cover actuator motor | 157L |
| M50/2 | Right cargo area cover actuator motor | 158L |
| M53/12 | Left rear passenger compartment head restraint release actuator | 111L |
| M53/14 | Right rear passenger compartment head restraint release actuator | 110L |
| M6/4 | Tailgate wiper motor | 45L |
| M6/4 | Tailgate wiper motor | 46L |
| N10/6 | Front SAM control unit | 144L |
| N10/8 | Rear SAM control unit | 4A |
| N10/8 | Rear SAM control unit | 44A |
| N10/8 | Rear SAM control unit | 69A |
| N10/8 | Rear SAM control unit | 85A |
| N10/8 | Rear SAM control unit | 109A |
| N10/8 | Rear SAM control unit | 12A |
| N10/8 | Rear SAM control unit | 20A |
| N10/8 | Rear SAM control unit | 30A |
| N10/8 | Rear SAM control unit | 36A |
| N10/8 | Rear SAM control unit | 53A |
| N10/8 | Rear SAM control unit | 61A |
| N10/8 | Rear SAM control unit | 77A |
| N10/8 | Rear SAM control unit | 150A |
| N10/8 | Rear SAM control unit | 142A |
| N10/8 | Rear SAM control unit | 134A |
| N10/8 | Rear SAM control unit | 126A |
| N10/8 | Rear SAM control unit | 118A |
| N10/8 | Rear SAM control unit | 159A |
| N10/8 | Rear SAM control unit | 93A |
| N10/8 | Rear SAM control unit | 101A |
| N118 | Fuel pump control unit | 90L |
| N118 | Fuel pump control unit | 91L |
| N118 | Fuel pump control unit | 92L |
| N118/5 | AdBlue® control unit | 100L |
| N118/5 | AdBlue® control unit | 101L |
| N129/1 | Power electronics control unit | 102L |
| N25/17 | Front seat heater/seat ventilation control unit | 138L |
| N25/6 | Rear seat heaters control unit | 141L |
| N28/1 | Trailer recognition control unit | 6L |
| N28/1 | Trailer recognition control unit | 7L |
| N28/1 | Trailer recognition control unit | 8L |
| N28/1 | Trailer recognition control unit | 9L |
| N30/4 | Electronic Stability Program control unit | 140L |
| N30/4 | Electronic Stability Program control unit | 141L |
| N5 | Armrest heater control unit | 137L |
| S10/4 | Right rear brake wear sensor | 108L |
| S15/2 | Liftgate inside door handle | 19L |
| S15/2 | Liftgate inside door handle | 21L |
| S15/2 | Liftgate inside door handle | 22L |
| S15/6 | 3rd seat row liftgate unlocking switch | 30L |
| S54/10 | Right luggage compartment rear backrest release button | 114L |
| S54/11 | Left rear backrest release button | 113L |
| S54/12 | Right rear backrest release button | 115L |
| S54/5 | Left rear backrest inclination switch | 122L |
| S54/6 | Right rear backrest inclination switch | 121L |
| S54/7 | Left rear backrest lock switch | 125L |
| S54/7 | Left rear backrest lock switch | 128L |
| S54/7 | Left rear backrest lock switch | 120L |
| S54/7 | Left rear backrest lock switch | 124L |
| S54/7 | Left rear backrest lock switch | 128L |
| S54/8 | Right rear backrest lock switch | 124L |
| S54/8 | Right rear backrest lock switch | 127L |
| S54/8 | Right rear backrest lock switch | 119L |
| S54/8 | Right rear backrest lock switch | 123L |
| S54/8 | Right rear backrest lock switch | 126L |
| S54/9 | Left luggage compartment rear backrest release button | 112L |
| S62/26 | Trunk lid/liftgate control button | 18L |
| S62/26 | Trunk lid/liftgate control button | 20L |
| S62/26 | Trunk lid/liftgate control button | 22L |
| S68/11 | Left rear seat belt buckle switch | 130L |
| S68/11 | Left rear seat belt buckle switch | 139L |
| S68/12 | Right rear seat belt buckle switch | 129L |
| S68/12 | Right rear seat belt buckle switch | 132L |
| S68/14 | Center rear seat belt buckle switch | 131L |
| S88/10 | Trunk lid emergency opening switch | 17L |
| S88/10 | Trunk lid emergency opening switch | 44L |
| S88/8 | Trunk lid/liftgate external operation switch | 39L |
| S88/8 | Trunk lid/liftgate external operation switch | 38L |
| W7 | Right wheel house trunk ground point | 3E |
| W7/1 | Right tail lamp trunk ground point | 74L |
| W7/12 | Right floor AdBlue® ground point | 5E |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 142L |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 143L |
