Wiring Diagram For Electronic Ignition Lock Control Unit (EZS) - PE54.21-P-2104-97DBA
WARNING: This page does not describe the selected car, but rather 23 other vehicles, including the 2023 Mercedes-Benz E63 S AMG, 2023 Mercedes-Benz E53 AMG, 2023 Mercedes-Benz E350, 2022 Mercedes-Benz E53 AMG, and 2022 Mercedes-Benz E350. However, it is still accessible from the selected car via links, so may be relevant.

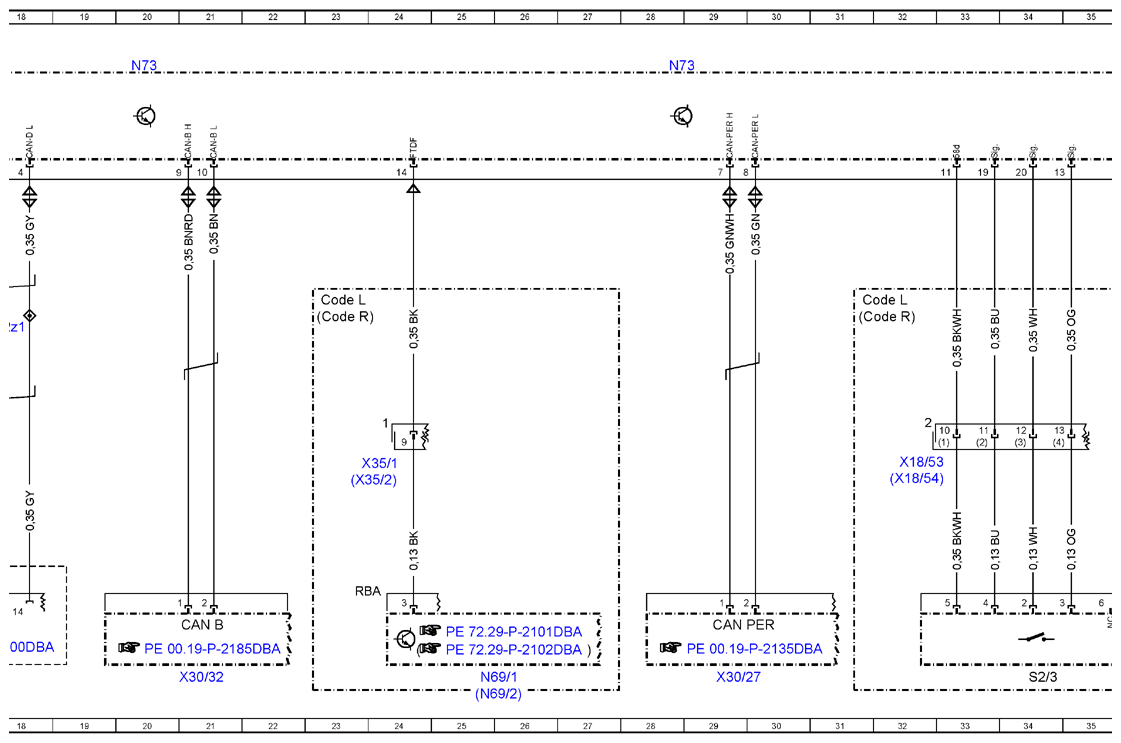

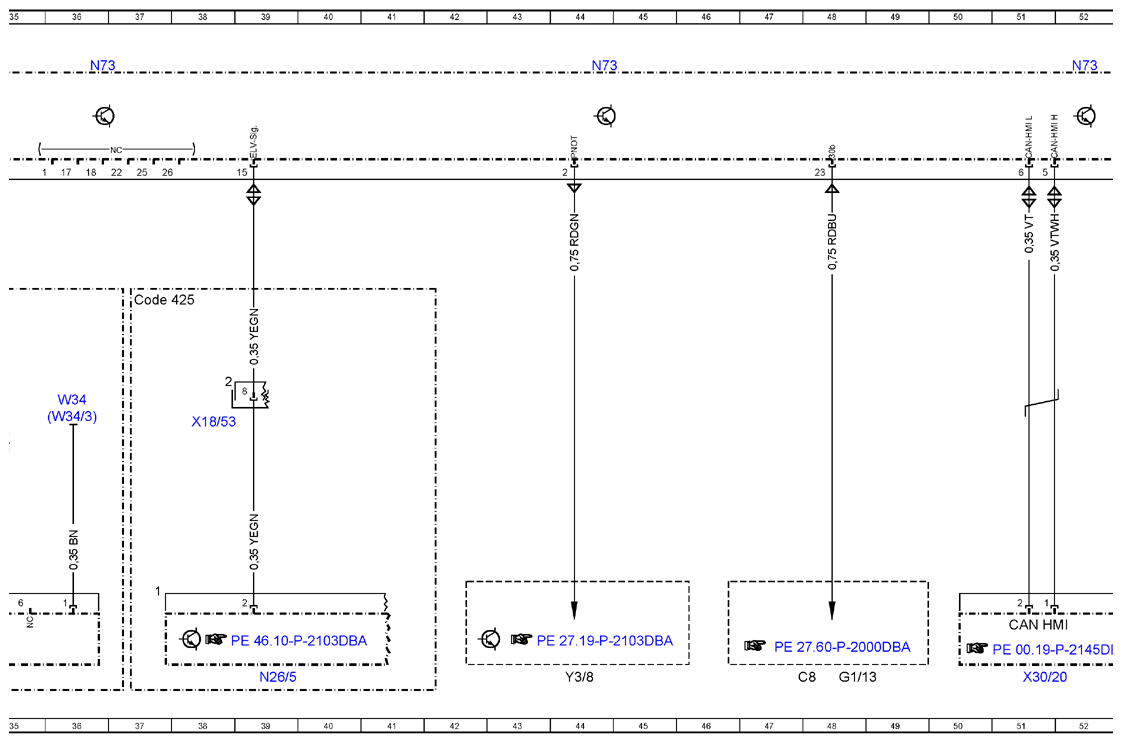

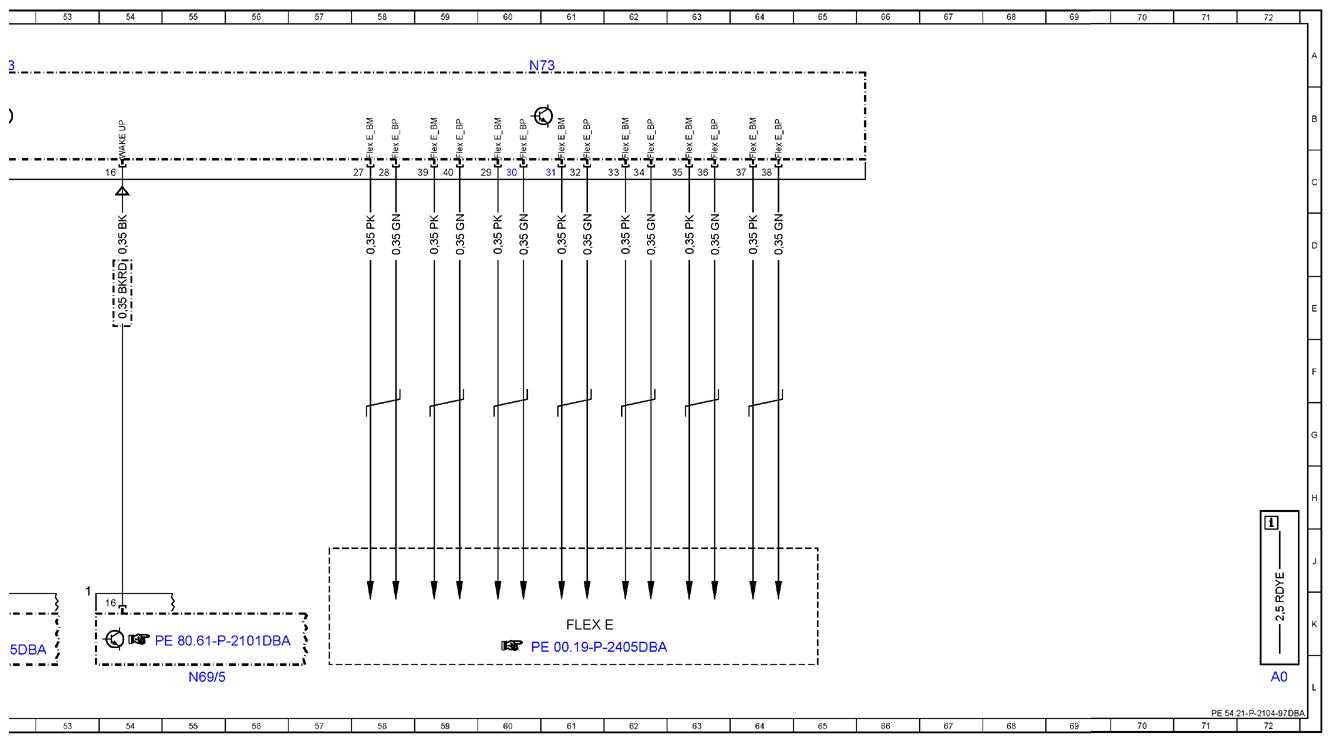

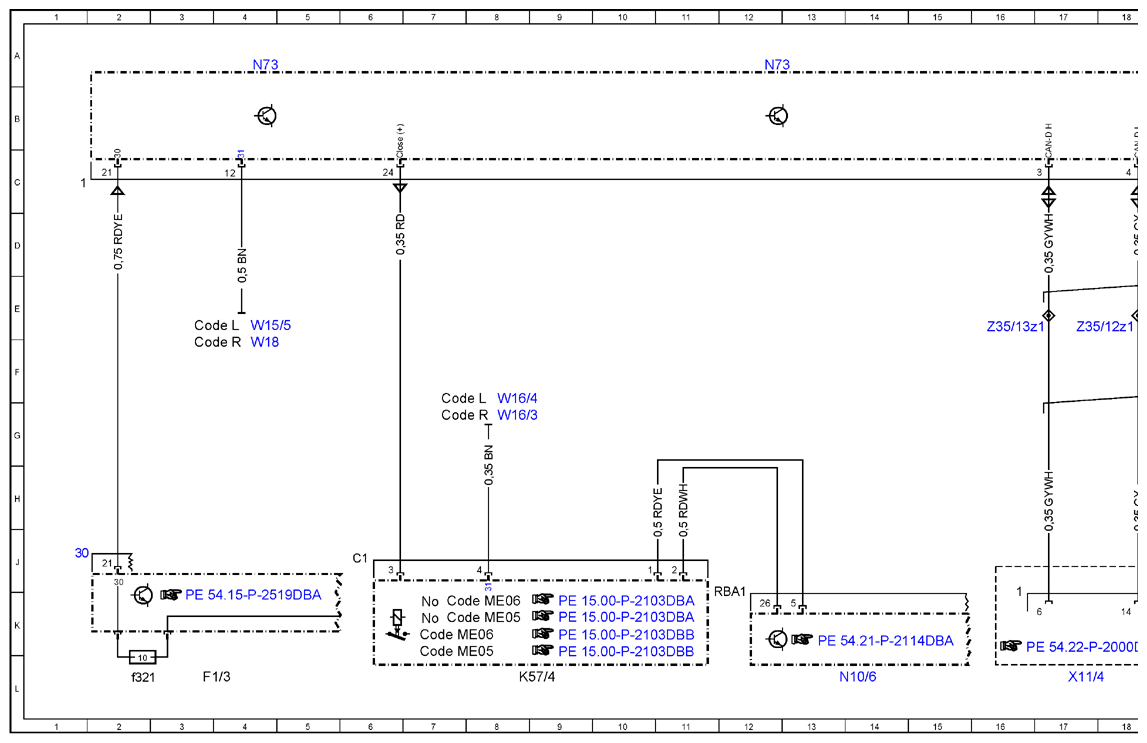

Model 213 up to model year 2021 Control unit N73
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 72L |
| C8 | Park pawl capacitor | 48L |
| CAN MM] | User interface CAN | 51K |
| Code 425 | 6-speed manual transmission | 37E |
| Code L | LEFT-HAND DRIVE | 3E |
| Code L | LEFT-HAND DRIVE | 7G |
| Code L | LEFT-HAND DRIVE | 23E |
| Code L | LEFT-HAND DRIVE | 31E |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 7L |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 7K |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 7K |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 7K |
| Code R | RIGHT-HAND DRIVE | 3F |
| Code R | RIGHT-HAND DRIVE | 7G |
| Code R | RIGHT-HAND DRIVE | 23E |
| Code R | RIGHT-HAND DRIVE | 31E |
| F1/3 | Passenger-side A-pillar fuse box | 3L |
| F1/3f321 | Fuse 321 | 2L |
| G1/13 | ECO start/stop function additional battery | 48L |
| K57/4 | Battery disconnect switch relay | 8L |
| N10/6 | Front SAM control unit | 14L |
| N26/5 | Electric steering lock control unit | 39L |
| N69/1 | Left front door control unit | 25L |
| N69/2 | Right front door control unit | 25L |
| N69/5 | KEYLESS-GO control unit | 55L |
| N73 | Electronic ignition switch control unit | 4A |
| N73 | Electronic ignition switch control unit | 20A |
| N73 | Electronic ignition switch control unit | 12A |
| N73 | Electronic ignition switch control unit | 28A |
| N73 | Electronic ignition switch control unit | 36A |
| N73 | Electronic ignition switch control unit | 44A |
| N73 | Electronic ignition switch control unit | 52A |
| N73 | Electronic ignition switch control unit | 60A |
| S2/3 | KEYLESS GO start/stop button | 34L |
| W15/5 | Left front footwell ground point | 4E |
| W16/3 | Left major assembly compartment ground point | 8G |
| W16/4 | Right major assembly compartment ground point | 8G |
| W18 | Left front seat crossmember ground point | 4F |
| W34 | Left footwell ground point | 36G |
| W34/3 | Right footwell ground point | 36G |
| X11/4 | Diagnostic connector | 17L |
| X18/53 | Driver-side cockpit/frame floor assembly electrical connector | 32H |
| X18/53 | Driver-side cockpit/frame floor assembly electrical connector | 38G |
| X18/54 | Passenger-side cockpit/frame floor assembly electrical connector | 32H |
| X30/20 | User interface CAN (CAN HMD potential distributor electrical connector | 51L |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 29L |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 21L |
| X35/1 | Driver door electrical connector | 24H |
| X35/2 | Front passenger door electrical connector | 24H |
| Y3/8 | Fully integrated transmission control controller unit | 44L |
| Z35/12z1 | Diagnostic CAN (CAN D) low connector sleeve | 18E |
| Z35/13z1 | Diagnostic CAN (CAN D) high connector sleeve | 16E |
