Wiring Diagram For Mercedes-Benz Intelligent Drive Control Unit - PE30.30-P-2106-97DBA
WARNING: This page does not describe the selected car, but rather 23 other vehicles, including the 2023 Mercedes-Benz E63 S AMG, 2023 Mercedes-Benz E53 AMG, 2023 Mercedes-Benz E350, 2022 Mercedes-Benz E53 AMG, and 2022 Mercedes-Benz E350. However, it is still accessible from the selected car via links, so may be relevant.

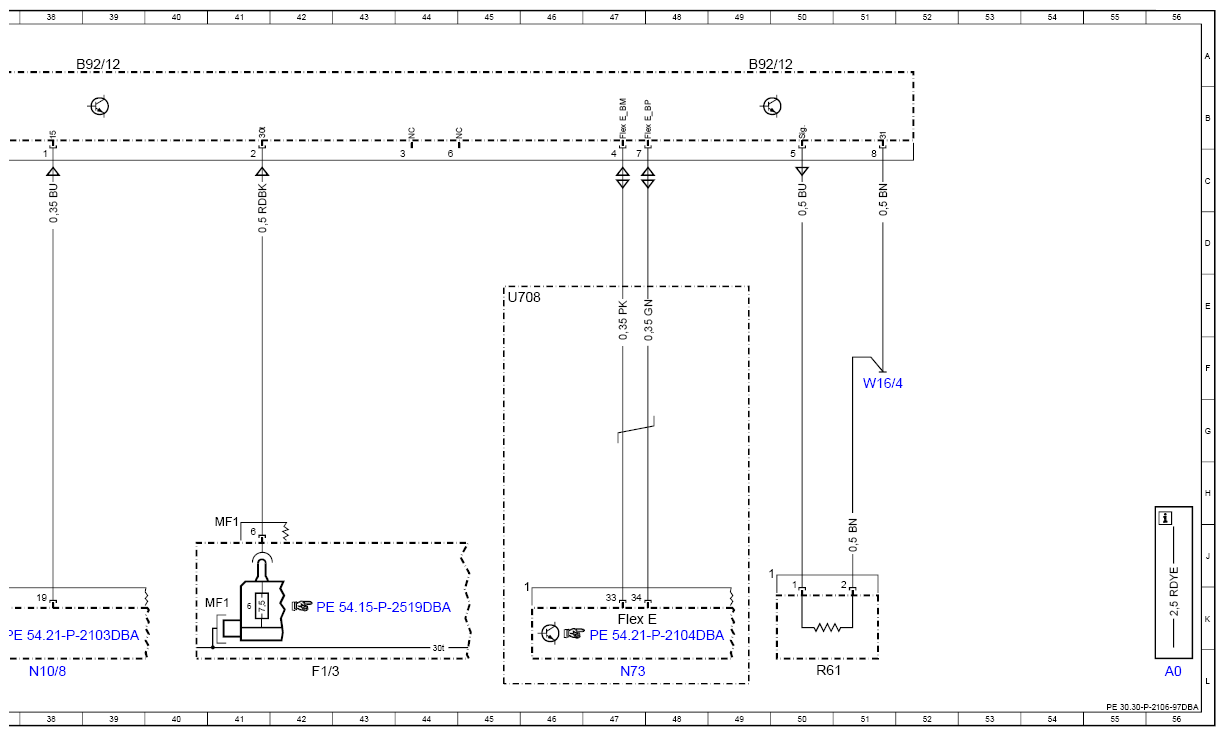

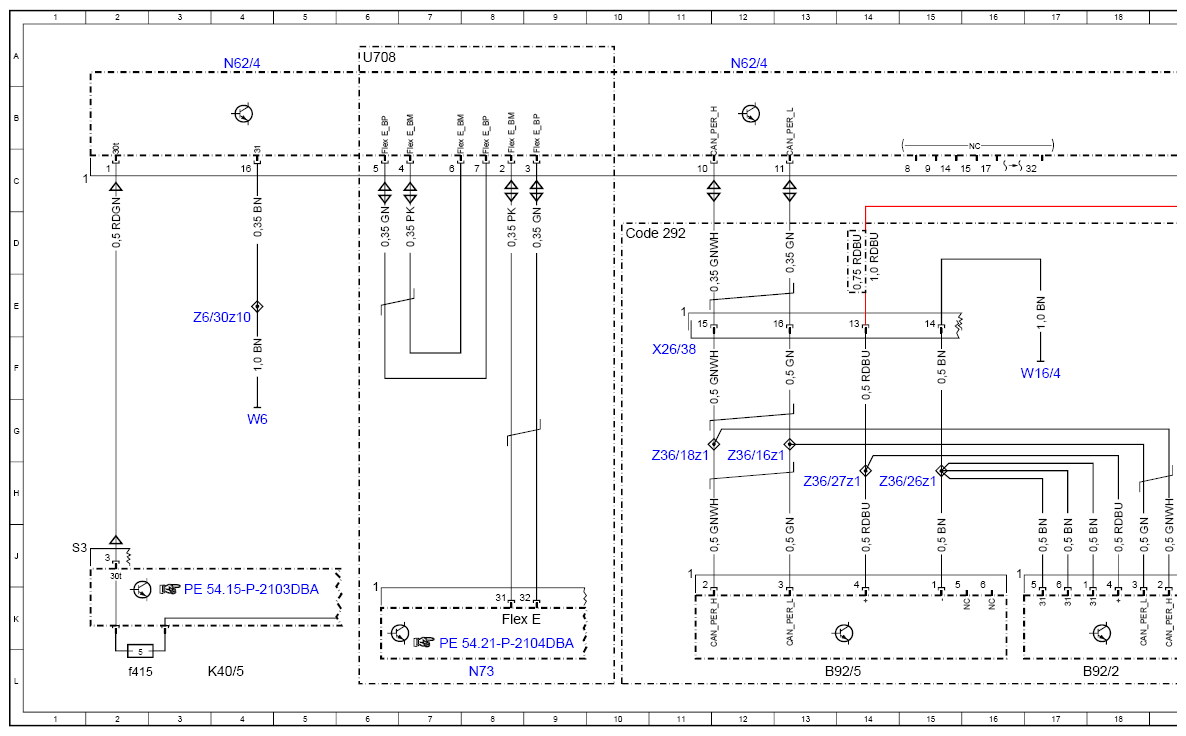

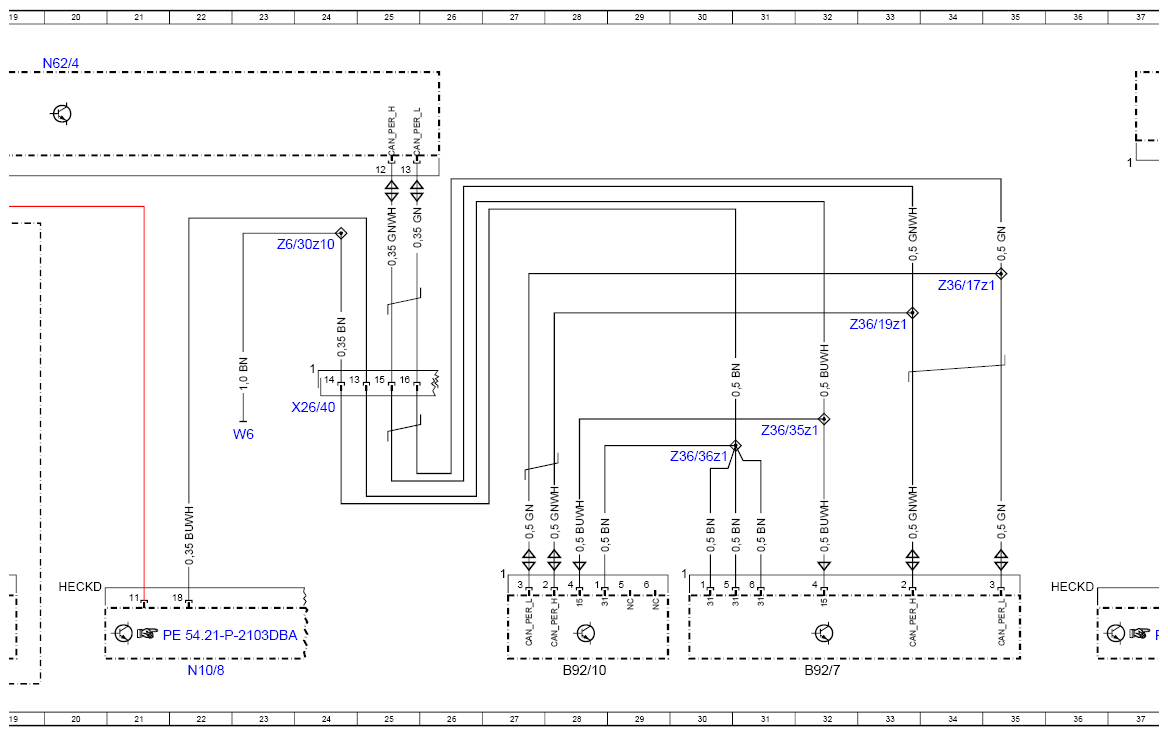

Model 213 up to model year 2021 with code 233 (Adaptive cruise control Plus (DISTRONIC PLUS)) Control unit N62/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 56L |
| B92/10 | Left outer rear bumper radar sensor | 28L |
| B92/12 | Short and long-range radar sensor | 39A |
| B92/12 | Short and long-range radar sensor | 49A |
| B92/2 | Left outer front bumper radar sensor | 18L |
| B92/5 | Right outer front bumper radar sensor | 13L |
| B92/7 | Right outer rear bumper radar sensor | 32L |
| Code 23P | Driver assistance package | |
| Code 292 | PRE-SAFE PULSE | 10D |
| F1/3 | Passenger-side A-pillar fuse box | 42L |
| F1/3MF1 | Multiple fuse 1 | 41K |
| Flex E | Chassis FlexRay | 8K |
| Flex E | Chassis FlexRay | 47K |
| K40/5 | Rear fuse and relay module | 4L |
| K40/5f415 | Fuse 415 | 2L |
| N10/8 | Rear SAM control unit | 22L |
| N10/8 | Rear SAM control unit | 38L |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 4A |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 12A |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 20A |
| N73 | Electronic ignition switch control unit | 8L |
| N73 | Electronic ignition switch control unit | 47L |
| R61 | Radome heater | 50L |
| U708 | Valid for FlexRay star | 6A |
| U708 | Valid for FlexRay star | 45E |
| W16/4 | Right major assembly compartment ground point | 17F |
| W16/4 | Right major assembly compartment ground point | 51F |
| W6 | Left wheel arch trunk ground point | 23G |
| W6 | Left wheel arch trunk ground point | 4G |
| X26/38 | Front bumper electrical connector | 11F |
| X26/40 | Rear bumper electrical connector | 24G |
| Z36/16z1 | Front sensor CAN (low) connector sleeve | 12G |
| Z36/17z1 | Rear sensor CAN (low) connector sleeve | 34E |
| Z36/18z1 | Front sensor CAN (high) connector sleeve | 11G |
| Z36/19z1 | Rear sensor CAN (high) connector sleeve | 33E |
| Z36/26z1 | Front ground line connector sleeve | 15H |
| Z36/27z1 | Front power supply connector sleeve | 13H |
| Z36/35z1 | Rear bumper circuit 15 connector sleeve | 31G |
| Z36/36z1 | Rear bumper circuit 31 connector sleeve | 30G |
| Z6/30z10 | Circuit 31 connector sleeve | 4E |
| Z6/30z10 | Circuit 31 connector sleeve | 24D |
