Wiring Diagram For Parking System Control Unit - PE54.65-P-2105-97DBA
WARNING: This page does not describe the selected car, but rather 23 other vehicles, including the 2023 Mercedes-Benz E63 S AMG, 2023 Mercedes-Benz E53 AMG, 2023 Mercedes-Benz E350, 2022 Mercedes-Benz E53 AMG, and 2022 Mercedes-Benz E350. However, it is still accessible from the selected car via links, so may be relevant.
Model 213 up to model year 2021 with code 235 (Active Parking Assist) Control unit N62
| Code: | Designation: | Position: |
|---|---|---|

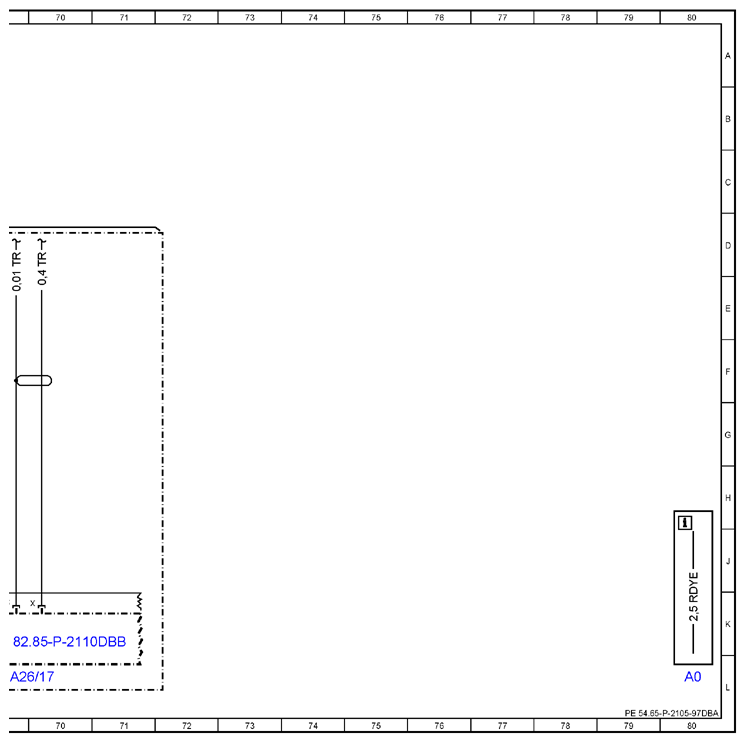

| A0 | Use of wiring diagrams | 80L |

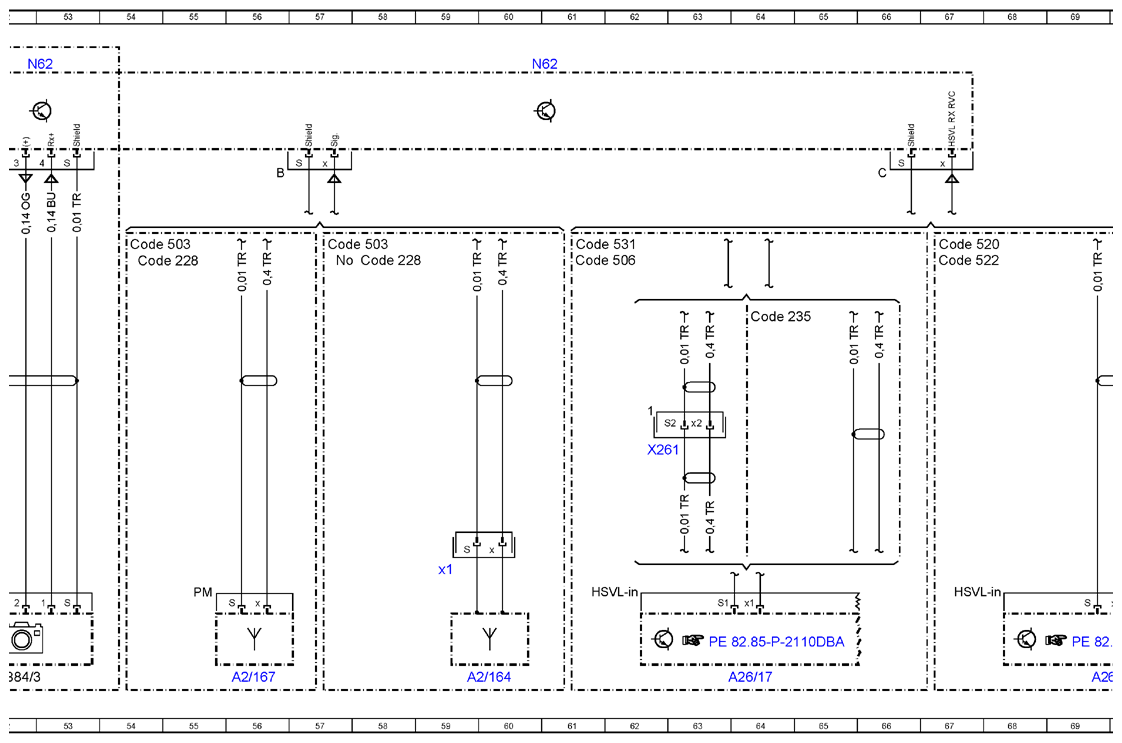

| A2/164 | Remote Park-Pilot/stationary heater antenna | 59L |
| A2/164x1 | Remote Park-Pilot/stationary heater antenna electrical connector | 59J |
| A2/167 | Remote Park-Pilot/stationary heater antenna splitter | 56L |
| A26/17 | Head unit | 64L |
| A26/17 | Head unit | 69L |

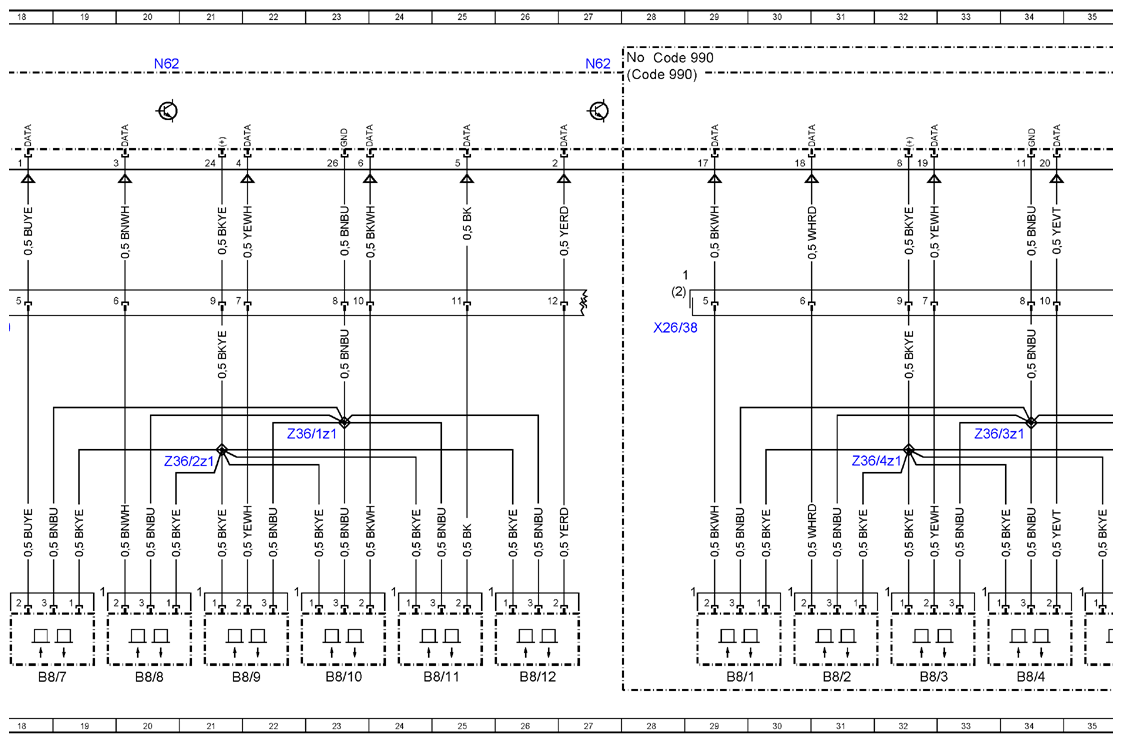

| B8/1 | Outer left front parking system distance sensor | 29L |
| B8/10 | Outer left rear parking system distance sensor | 23L |
| B8/11 | Center left rear parking system distance sensor | 24L |
| B8/12 | Center right rear parking system distance sensor | 26L |
| B8/2 | Center left front parking system distance sensor | 31L |
| B8/3 | Inner left front parking system distance sensor | 32L |
| B8/4 | Inner right front parking system distance sensor | 34L |
| B8/5 | Center right front parking system distance sensor | 35L |
| B8/6 | Outer right front parking system distance sensor | 37L |
| B8/7 | Outer right rear parking system distance sensor | 18L |
| B8/8 | Inner right rear parking system distance sensor | 20L |
| B8/9 | Inner left rear parking system distance sensor | 21L |
| B84/10 | Rear end 360° camera | 46L |
| B84/10x1 | Rear end 360° camera electrical connector | 45H |
| B84/3 | Backup camera | 52L |

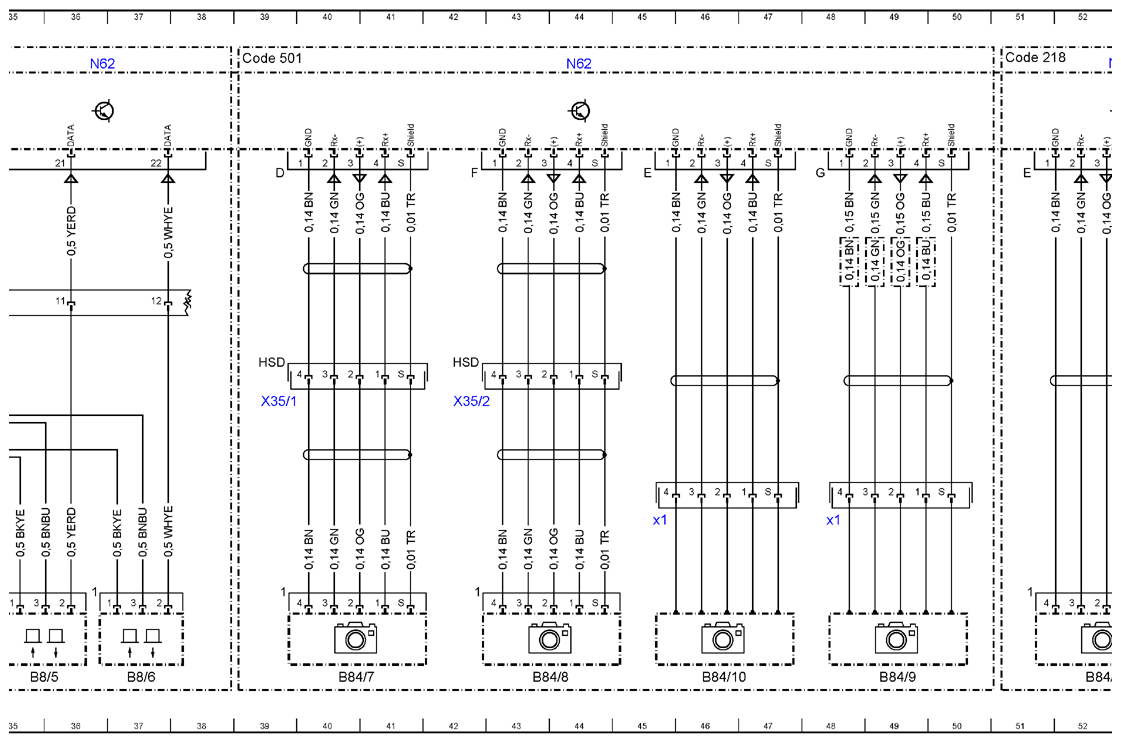

| B84/7 | Left outside mirror 360° camera | 40L |
| B84/8 | Right outside mirror 360° camera | 43L |
| B84/9 | Front end 360° camera | 49L |
| B84/9x1 | Front end 360° camera electrical connector | 48H |
| Code 218 | Backup camera | 51A |
| Code 228 | Stationary heater | 54D |
| Code 228 | Stationary heater | 58D |
| Code 235 | Parking Pilot | 6D |
| Code 235 | Parking Pilot | 13D |
| Code 235 | Parking Pilot | 64E |
| Code 501 | Surround View camera | 39A |
| Code 501 | Surround View camera | 6D |
| Code 501 | Surround View camera | 13D |
| Code 503 | Remote Park-Pilot | 54D |
| Code 503 | Remote Park-Pilot | 57D |
| Code 506 | Audio 20 NTG 5.5 radio | 61D |
| Code 520 | Audio 20 USB | 67D |
| Code 522 | Audio 20 radio | 67D |
| Code 531 | COMMAND APS | 61D |
| Code 990 | AMG vehicles | 28A |
| Code 990 | AMG vehicles | 28A |
| Flex E | Chassis FlexRay | 8K |
| Flex E | Chassis FlexRay | 14K |
| H13/4 | Parking system speaker | 11L |

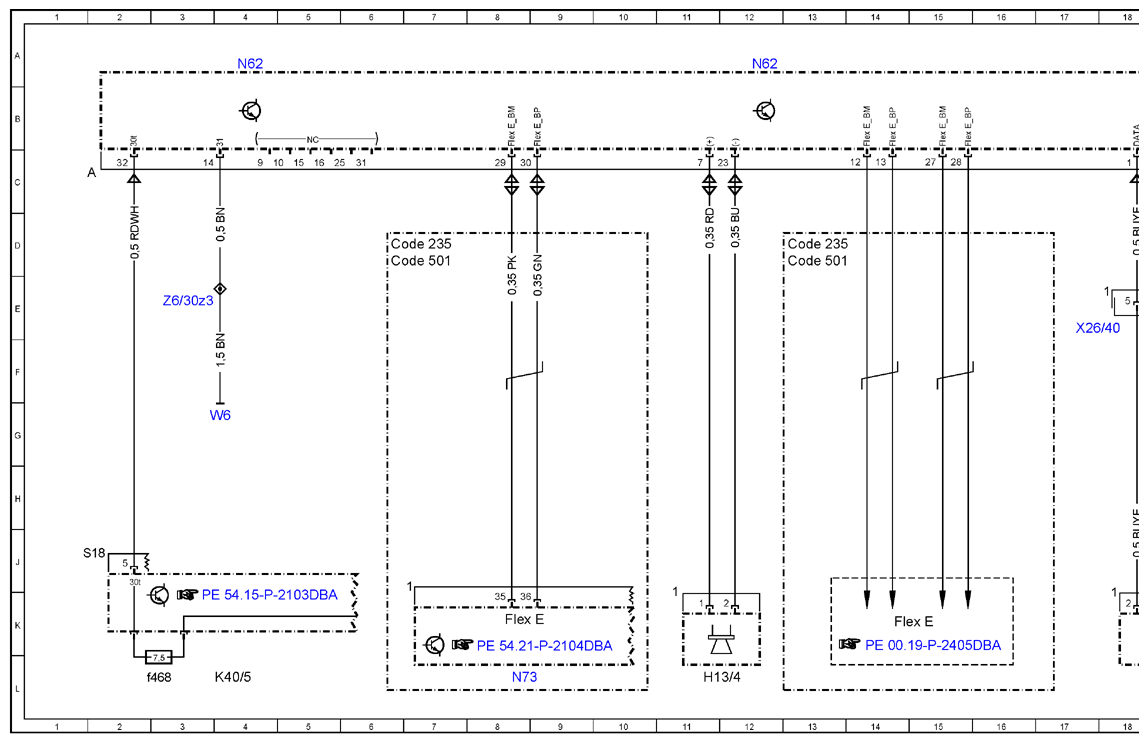

| K40/5 | Rear fuse and relay module | 4L |
| K40/5f468 | Fuse 468 | 3L |
| N62 | Parking system control unit | 4A |
| N62 | Parking system control unit | 12A |
| N62 | Parking system control unit | 20A |
| N62 | Parking system control unit | 27A |
| N62 | Parking system control unit | 36A |
| N62 | Parking system control unit | 44A |
| N62 | Parking system control unit | 60A |
| N62 | Parking system control unit | 52A |
| N73 | Electronic ignition switch control unit | 8L |
| W6 | Left wheel arch trunk ground point | 4G |
| X26/38 | Front bumper electrical connector | 28E |
| X26/40 | Rear bumper electrical connector | 18E |
| X261 | Video-in electrical connector | 62G |
| X35/1 | Driver door electrical connector | 39G |
| X35/2 | Front passenger door electrical connector | 42G |
| Z36/1z1 | Rear parking system sensors ground line connector sleeve | 23G |
| Z36/2z1 | Rear parking system sensors power supply connector sleeve | 21G |
| Z36/3z1 | Front parking system sensors ground line connector sleeve | 33G |
| Z36/4z1 | Front parking system sensors positive line connector sleeve | 32G |
| Z6/30z3 | Circuit 31 connector sleeve | 3E |
