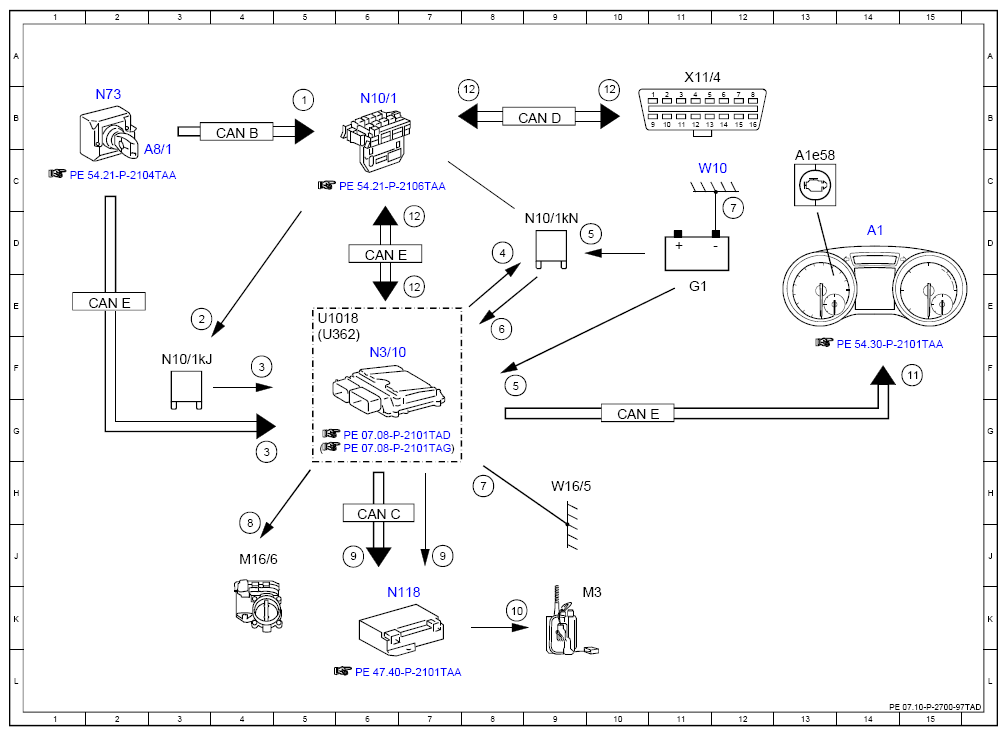

Electrical Function Schematic, Ignition On - PE07.10-P-2700-97TAD
Engine 276 in Model 172
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status ON | 5B |
| 10 | Fuel pump, actuation | 8K |
| 11 | Engine diagnosis indicator lamp, actuation | 15F |
| 12 | Correction programming, communication | 7E |
| 12 | Correction programming, communication | 7D |
| 12 | Correction programming, communication | 8B |
| 12 | Correction programming, communication | 10B |
| 2 | Circuit 15 relay, actuation | 3E |
| 3 | Circuit 15, status ON | 4F |
| 3 | Circuit 15, status ON | 4G |
| 4 | Combustion engine circuit 87 relay, actuation | 8D |
| 5 | Circuit 30, status | 8F |
| 5 | Circuit 30, status | 10D |
| 6 | Circuit 87, status | 8E |
| 7 | Circuit 31, status | 8H |
| 7 | Circuit 31, status | 12D |
| 8 | Throttle valve actuator, actuation | 4J |
| 9 | Fuel pump, request ON | 6J |
| 9 | Fuel pump, request ON | 7J |
| A1 | Instrument cluster | 14D |
| A1 e58 | Engine diagnosis indicator lamp | 13C |
| A8/1 | Transmitter key | 3C |
| CAN B | Interior CAN | 4B |
| CAN C | Drive train CAN | 6H |
| CAN D | Diagnostic CAN | 9B |
| CAN E | Chassis CAN | 2E |
| CAN E | Chassis CAN | 6D |
| CAN E | Chassis CAN | 10G |
| G1 | On-board electrical system battery | 11E |
| M16/6 | Throttle valve actuator | 4J |
| M3 | Fuel pump (FP) | 10K |
| N10/1 | Front SAM control unit with fuse and relay module | 6B |
| N10/1kJ | Circuit 15 relay | 3F |
| N10/1kN | Engine circuit 87 relay | 9D |
| N118 | Fuel pump control unit | 6K |
| N3/10 | ME-SFI [ME] control unit | 6F |
| N73 | Electronic ignition switch control unit | 2B |
| U1018 | Valid for gasoline engine 276 | 5E |
| U362 | 5F | |
| W10 | Right front battery ground point | 11C |
| W16/5 | Left major assembly compartment electronics ground point | 9H |
| X11/4 | Diagnostic connector | 11A |
