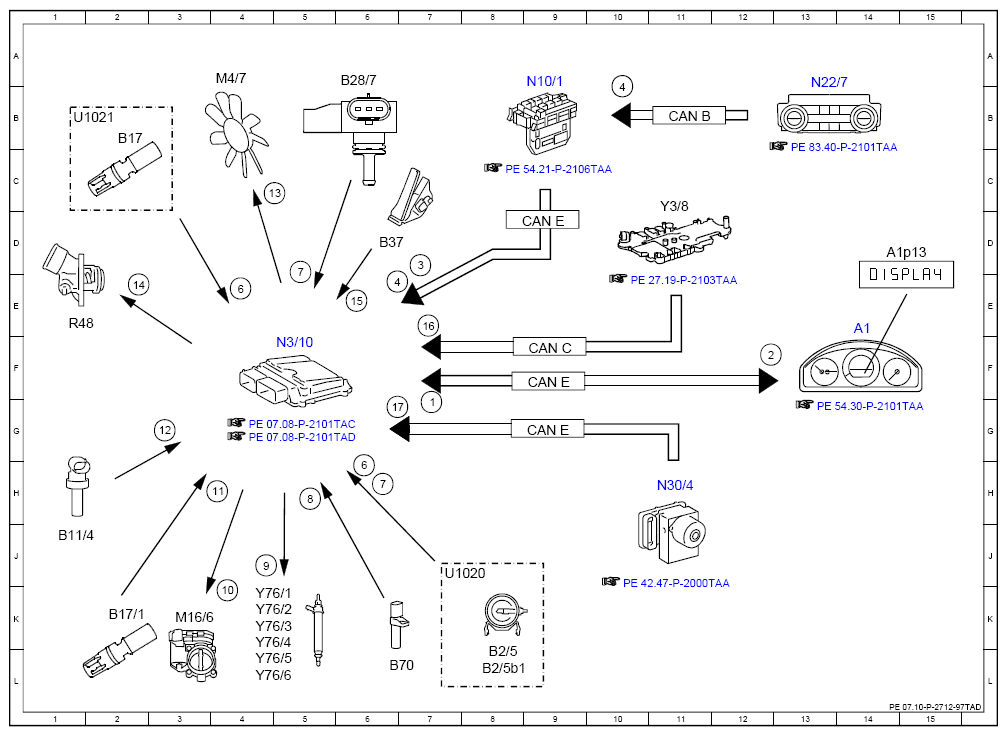

Electrical Function Schematic For Thermal Management - PE07.10-P-2712-97TAD
Engine 276 in Model 172
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Vehicle speed, signal | 7G |
| 10 | Throttle valve actuator, actuation | 4K |
| 11 | Intake manifold intake air temperature sensor, signal | 4H |
| 12 | Coolant temperature sensor, signal | 3G |
| 13 | Fan motor, specified RPM request | 4C |
| 14 | Coolant thermostat heating element, actuation | 2E |
| 15 | Accelerator pedal sensor, signal | 6E |
| 16 | Transmission control, signal | 7E |
| 17 | Wheel speed, signal | 6G |
| 2 | Instrument cluster, message | 12F |
| 3 | Outside temperature, signal | 7D |
| 4 | Air conditioning, status | 6E |
| 4 | Air conditioning, status | 10B |
| 6 | Intake air temperature sensor, signal | 4E |
| 6 | Intake air temperature sensor, signal | 6H |
| 7 | Engine load, signal | 5E |
| 7 | Engine load, signal | 6H |
| 8 | Engine speed, signal | 5H |
| 9 | Fuel injectors, actuation | 4J |
| A1 | Instrument cluster | 14E |
| A1p13 | Multifunction display | 14D |
| B11/4 | Coolant temperature sensor | 1J |
| B17 | Intake air temperature sensor | 2B |
| B17/1 | Intake manifold intake air temperature sensor | 2K |
| B2/5 | Hot film mass air flow sensor | 8L |
| B2/5b1 | Intake air temperature sensor | 8L |
| B28/7 | Pressure sensor downstream of throttle valve | 6A |
| B37 | Accelerator pedal sensor | 6D |
| B70 | Crankshaft Hall sensor | 6L |
| CAN B | Interior CAN | 11B |
| CAN C | Drive train CAN | 9F |
| CAN E | Chassis CAN | 9F |
| CAN E | Chassis CAN | 9G |
| CAN E | Chassis CAN | 9D |
| M16/6 | Throttle valve actuator | 3K |
| M4/7 | Combustion engine and air conditioning with integrated control fan motor | 4A |
| N10/1 | Front SAM control unit with fuse and relay module | 9A |
| N22/7 | Automatic air conditioning control and operating unit | 13B |
| N3/10 | ME-SF1 [ME] control unit | 5F |
| N30/4 | Electronic Stability Program control unit | 11H |
| R48 | Coolant thermostat heating element | 1E |
| U1020 | Valid for gasoline engine with stratified operation | 7J |
| U1021 | Not valid for gasoline engine with stratified operation | 1B |
| Y3/8 | Fully integrated transmission control control unit | 11C |
| Y76/1 | Cylinder 1 fuel injector | 4K |
| Y76/2 | Cylinder 2 fuel injector | 4K |
| Y76/3 | Cylinder 3 fuel injector | 4K |
| Y76/4 | Cylinder 4 fuel injector | 4K |
| Y76/5 | Cylinder 5 fuel injector | 4L |
| Y76/6 | Cylinder 6 fuel injector | 4L |
