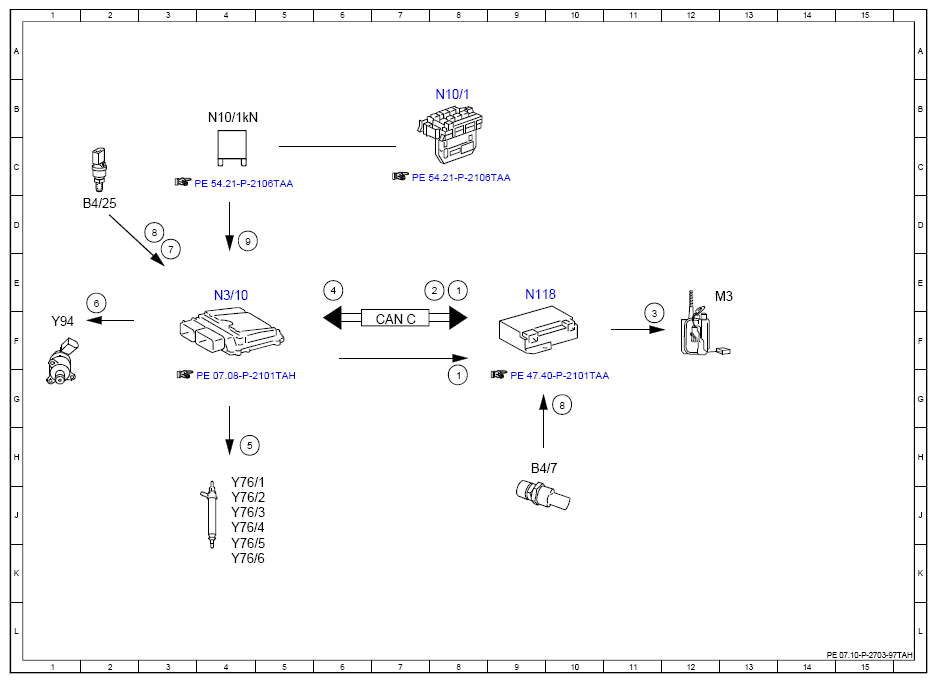

Electrical Function Schematic For Fuel Supply - PE07.10-P-2703-97TAH
Engine 276.8 in Model 172.4
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Fuel pump, request ON | 8G |
| 1 | Fuel pump, request ON | 8E |
| 2 | Fuel pump, specified pressure request | 8E |
| 3 | Fuel pump, actuation | 11F |
| 4 | Fuel pressure, status | 6E |
| 5 | Fuel injectors, actuation | 4H |
| 6 | Quantity control valve, actuation | 2E |
| 7 | Fuel temperature, signal | 3D |
| 8 | Fuel pressure, signal | 3D |
| 8 | Fuel pressure, signal | 10G |
| 9 | Circuit 87, status | 4D |
| B4/25 | Fuel tank pressure and temperature sensor | 2D |
| B4/7 | Fuel pressure sensor | 9H |
| CAN C | Drive train CAN | 7F |
| M3 | Fuel pump (FP) | 13E |
| N10/1 | Front SAM control unit with fuse and relay module | 8B |
| N10/1kN | Engine circuit 87 relay | 4B |
| N118 | Fuel pump control unit | 9E |
| N3/10 | ME-SFI [ME] control unit | 4E |
| Y76/1 | Cylinder 1 fuel injector | 4J |
| Y76/2 | Cylinder 2 fuel injector | 4J |
| Y76/3 | Cylinder 3 fuel injector | 4J |
| Y76/4 | Cylinder 4 fuel injector | 4J |
| Y76/5 | Cylinder 5 fuel injector | 4K |
| Y76/6 | Cylinder 6 fuel injector | 4K |
| Y94 | Quantity control valve | 1F |
