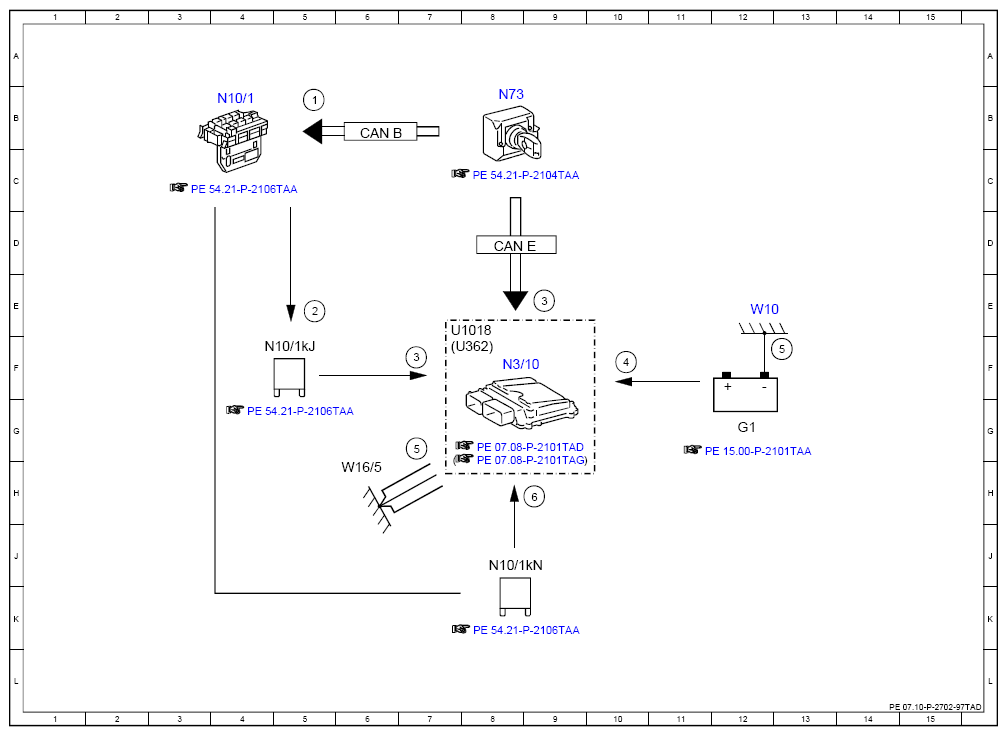

Electrical Function Diagram For Ignition OFF - PE07.10-P-2702-97TAD
Engine 276 in Model 172
| 1 | Circuit 15, request OFF | 5B |
| 2 | Circuit 15 relay, actuation OFF | 5E |
| 3 | Circuit 15, status OFF | 7F |
| 3 | Circuit 15, status OFF | 9E |
| 4 | Circuit 30, status | 10F |
| 5 | Circuit 31, status | 7G |
| 5 | Circuit 31, status | 13F |
| 6 | Circuit 87, status | 9H |
| CANB | Interior CAN | 6B |
| CANE | Chassis CAN | 8D |
| G1 | On-Board electrical system battery | 12G |
| N10/1 | Front SAM control unit with fuse and relay module | 4B |
| N10/1kj | Circuit 15 relay | 5F |
| N10/1kN | Engine circuit 87 relay | 8J |
| N3/10 | ME-SFI [ME] control unit | 8F |
| N73 | Electronic ignition switch control unit | 8B |
| U1018 | Valid for gasoline engine 276 | 7E |
| U362 | 7F | |
| W10 | Right front battery ground point | 12E |
| W16/5 | Left major assembly compartment electronics ground point | 6H |
