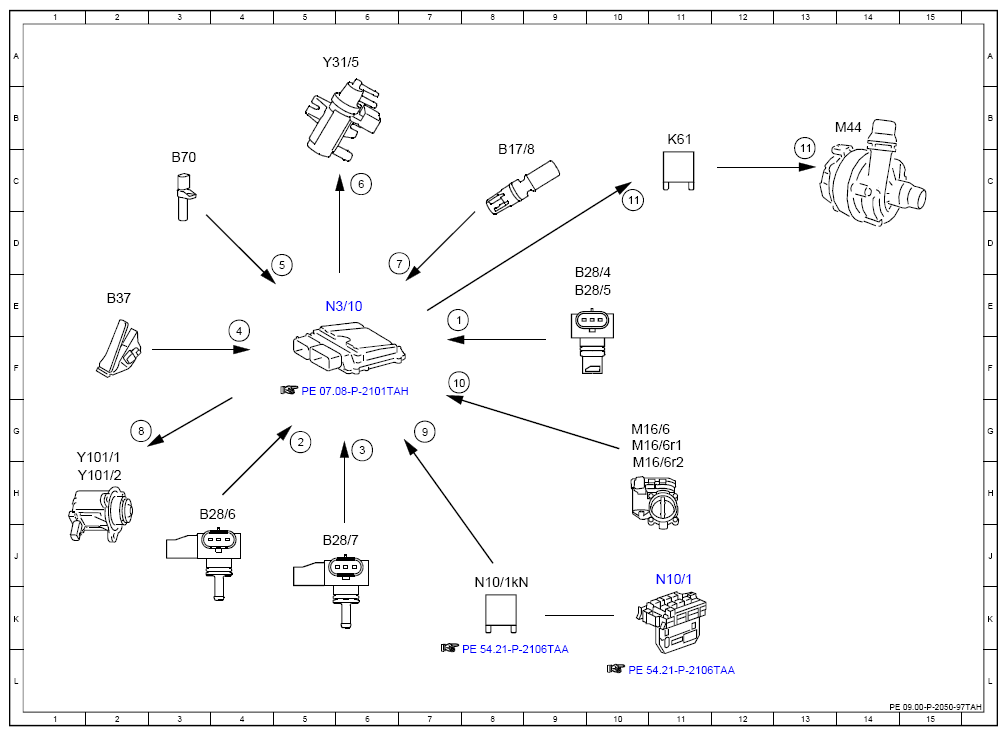

Electrical Function Schematic For Charging - PE09.00-P-2050-97TAH
ENGINE 276.8 MODEL 172.4
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Pressure sensor downstream of air filter, signal | 7E |
| 10 | Throttle valve position, signal | 7F |
| 11 | Charge air cooler circulation pump, actuation | 10C |
| 11 | Charge air cooler circulation pump, actuation | 13C |
| 2 | Boost pressure, signal | 5G |
| 3 | Intake manifold pressure, signal | 6G |
| 4 | Accelerator pedal sensor, signal | 4E |
| 5 | ENGINE speed, signal | 5D |
| 6 | Boost pressure control pressure transducer, actuation | 6C |
| 7 | Charge air temperature sensor, signal | 6D |
| 8 | Bypass air switchover valve, actuation | 2G |
| 9 | Circuit 87, status | 7G |
| B17/8 | Charge air temperature sensor | 8C |
| B28/4 | Pressure sensor downstream air filter, left cylinder bank | 9E |
| B28/5 | Pressure sensor downstream of air filter | 9E |
| B28/6 | Pressure sensor upstream of throttle valve | 3H |
| B28/7 | Pressure sensor downstream of throttle valve | 5J |
| B37 | Accelerator pedal sensor | 2E |
| B70 | Crankshaft Hall sensor | 3C |
| K61 | Charge air cooler circulation pump relay | 11B |
| M16/6 | Throttle valve actuator | 10G |
| M16/6r1 | Actual value potentiometer 1 | 10G |
| M16/6r2 | Actual value potentiometer 2 | 10H |
| M44 | Charge air cooler circulation pump | 14B |
| N10/1 | Front SAM control unit with fuse and relay module | 11J |
| N10/1kN | ENGINE circuit 87 relay | 8K |
| N3/10 | ME-SFI [ME] control unit | 5E |
| Y101/1 | Left bypass air switchover valve | 2G |
| Y101/2 | Right bypass air switchover valve | 2H |
| Y31/5 | Boost pressure control pressure transducer | 5A |
