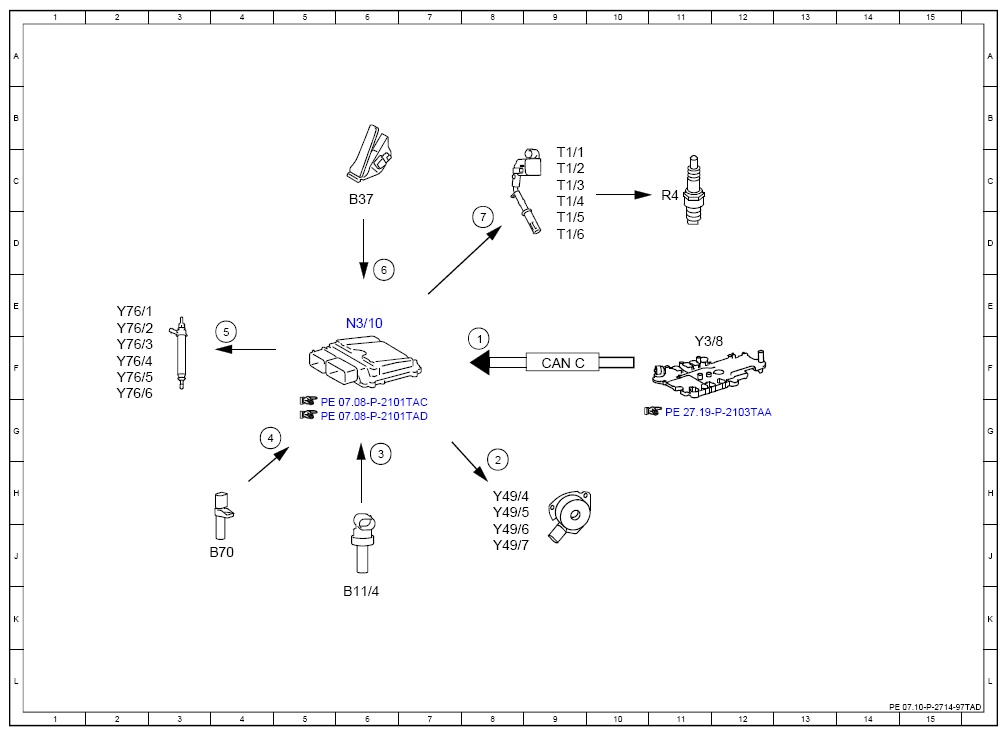

Electrical Function Schematic For Deceleration Fuel Shutoff - PE07.10-P-2714-97TAD
Engine 276 in Model 172
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Shift stage, status | 8F |
| 2 | Camshaft solenoids, actuation | 8H |
| 3 | Coolant temperature sensor, signal | 6G |
| 4 | Engine speed, signal | 4G |
| 5 | Fuel injectors, actuation | 4E |
| 6 | Accelerator pedal sensor, signal | 6D |
| 7 | Ignition coils, actuation | 8D |
| B11/4 | Coolant temperature sensor | 6K |
| B37 | Accelerator pedal sensor | 6C |
| B70 | Crankshaft Hall sensor | 3J |
| CAN C | Drive train CAN | 9F |
| N3/10 | ME-SFI [ME] control unit | 6E |
| R4 | Spark plugs | 11C |
| T1/1 | Cylinder 1 ignition coil | 9C |
| T1/2 | Cylinder 2 ignition coil | 9C |
| T1/3 | Cylinder 3 ignition coil | 9C |
| T1/4 | Cylinder 4 ignition coil | 9C |
| T1/5 | Cylinder 5 ignition coil | 9D |
| T1/6 | Cylinder 6 ignition coil | 9D |
| Y3/8 | Fully integrated transmission control control unit | 11F |
| Y49/4 | Left intake camshaft solenoid | 8H |
| Y49/5 | Right intake camshaft solenoid | 8H |
| Y49/6 | Left exhaust camshaft solenoid | 8J |
| Y49/7 | Right exhaust camshaft solenoid | 8J |
| Y76/1 | Cylinder 1 fuel injector | 2E |
| Y76/2 | Cylinder 2 fuel injector | 2E |
| Y76/3 | Cylinder 3 fuel injector | 2F |
| Y76/4 | Cylinder 4 fuel injector | 2F |
| Y76/5 | Cylinder 5 fuel injector | 2F |
| Y76/6 | Cylinder 6 fuel injector | 2F |
