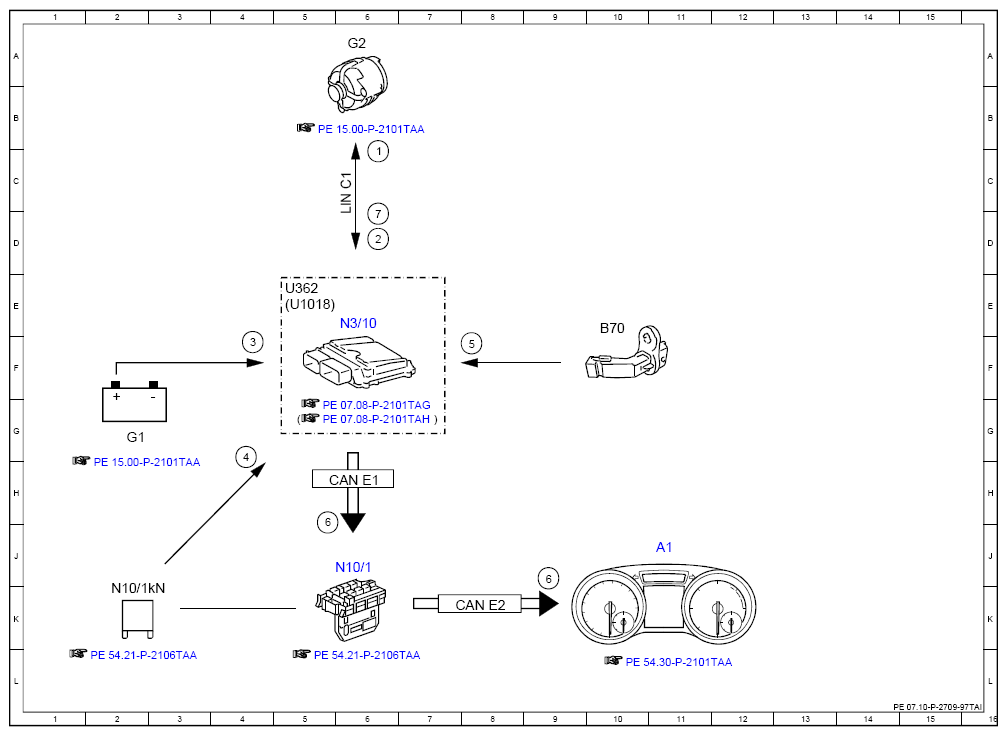

Electrical Function Schematic, Alternator Interface - PE07.10-P-2709-97TAI
Engine 276 in Model 172
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Alternator, request | 6C |
| 2 | Engine running, signal | 6D |
| 3 | Circuit 30, status | 4F |
| 4 | Circuit 87, status | 4G |
| 5 | Engine speed, signal | 8F |
| 6 | Instrument cluster, message | 5J |
| 6 | Instrument cluster, message | 9J |
| 7 | Alternator, status | 6D |
| A1 | Instrument cluster | 11J |
| B70 | Crankshaft Hall sensor | 10E |
| CAN E1 | Chassis CAN 1 | 6H |
| CAN E2 | Chassis CAN 2 | 8K |
| G1 | On-board electrical system battery | 2G |
| G2 | Alternator | 6A |
| LIN C1 | Drive train LIN | 6C |
| N10/1 | Front SAM control unit with fuse and relay module | 6J |
| N10/1kN | Engine circuit 87 relay | 2K |
| N3/10 | ME-SFI [ME] control unit | 6E |
| U1018 | Valid for gasoline engine 276 | 5E |
| U362 | Valid for gasoline engine 274 | 5E |
