Wiring Diagram Of Front SAM Control Unit With Fuse And Relay Module (N10/1) - PE54.21-P-2106-97TAE
Model 172.4
Specification 5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 113L |
| A40/11 | Multifunction camera | 57L |
| A40/8 | Audio/COMMAND display | 11L |
| A40/9 | Audio/COMMAND control panel | 61L |
| A40/9x1 | Audio/COMMAND control panel electrical connector | 60J |
| A89 | DISTRONIC electric controller unit | 18L |
| A89 | DISTRONIC electric controller unit | 14L |
| B29/4 | Left rear bumper intelligent radar sensor | 90L |
| B29/5 | Right rear bumper intelligent radar sensor | 92L |
| B29/6 | Left rear bumper radar sensor | 90L |
| B29/7 | Right rear bumper radar sensor | 92L |
| B92/11 | Left outer rear bumper integrated radar sensor | 91L |
| B92/6 | Right outer rear bumper integrated radar sensor | 93L |
| Code 230 | Exclusive parking assist | 13G |
| Code 230 | Exclusive parking assist | 63J |
| Code 233 | DISTRONIC PLUS | 13G |
| Code 233 | DISTRONIC PLUS | 63J |
| Code 234 | Blind spot assist | 86H |
| Code 234 | Blind spot assist | 86G |
| Code 237 | Active Blind Spot Assist | 86G |
| Code 239 | DISTRONIC PLUS | 17G |
| Code 258 | COLLISION PREVENTION ASSIST | 63J |
| Code U77 | BLUETEC (SCR) diesel exhaust treatment | 50G |
| F32 | Front pre-fuse | 3L |
| F32/5 | Pre-fuse box without ECO start/stop function | 3L |
| F32f152 | Pre-fuse 152 | 1K |
| F32f161 | Pre-fuse 161 | 2K |
| K60 | Coolant circulation pump relay | 24L |
| K60 | Coolant circulation pump relay | 48L |
| M33 | Electric air pump | 36L |
| M75/11 | Electric coolant pump | 43L |

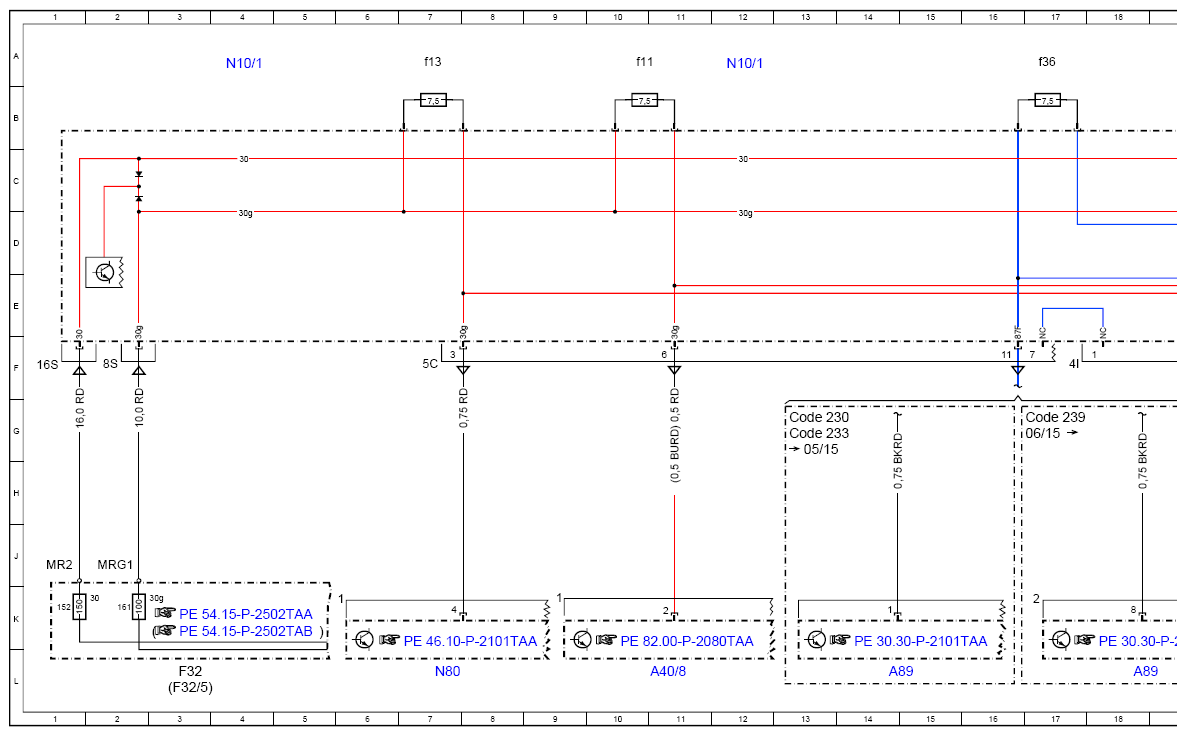

| N10/1 | Front SAM control unit with fuse and relay module | 4A |
| N10/1 | Front SAM control unit with fuse and relay module | 12A |
| N10/1 | Front SAM control unit with fuse and relay module | 20A |
| N10/1 | Front SAM control unit with fuse and relay module | 28A |
| N10/1 | Front SAM control unit with fuse and relay module | 36A |
| N10/1 | Front SAM control unit with fuse and relay module | 43A |
| N10/1 | Front SAM control unit with fuse and relay module | 52A |
| N10/1 | Front SAM control unit with fuse and relay module | 60A |
| N10/1 | Front SAM control unit with fuse and relay module | 68A |
| N10/1 | Front SAM control unit with fuse and relay module | 76A |
| N10/1 | Front SAM control unit with fuse and relay module | 84A |
| N10/1 | Front SAM control unit with fuse and relay module | 92A |
| N10/1 | Front SAM control unit with fuse and relay module | 101A |
| N10/1f11 | Fuse 11 | 10A |
| N10/1f13 | Fuse 13 | 7A |

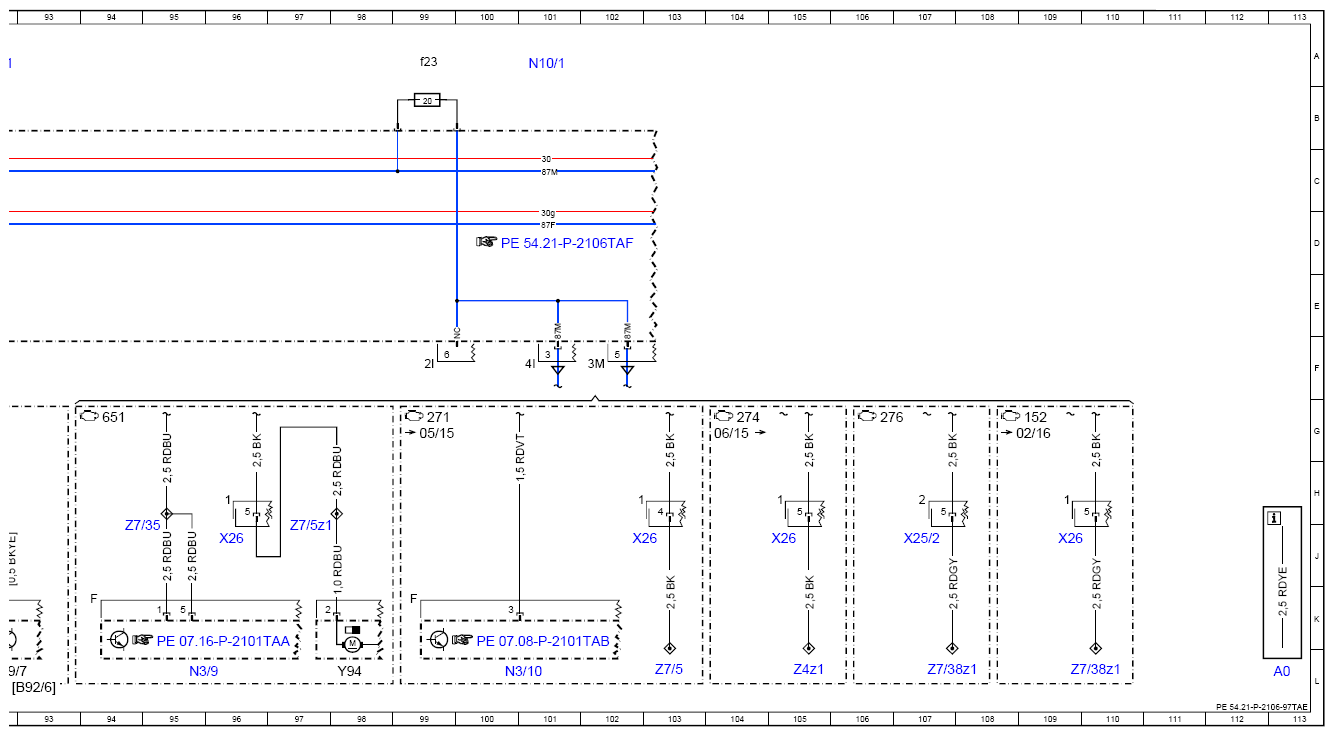

| N10/1f23 | Fuse 23 | 99A |

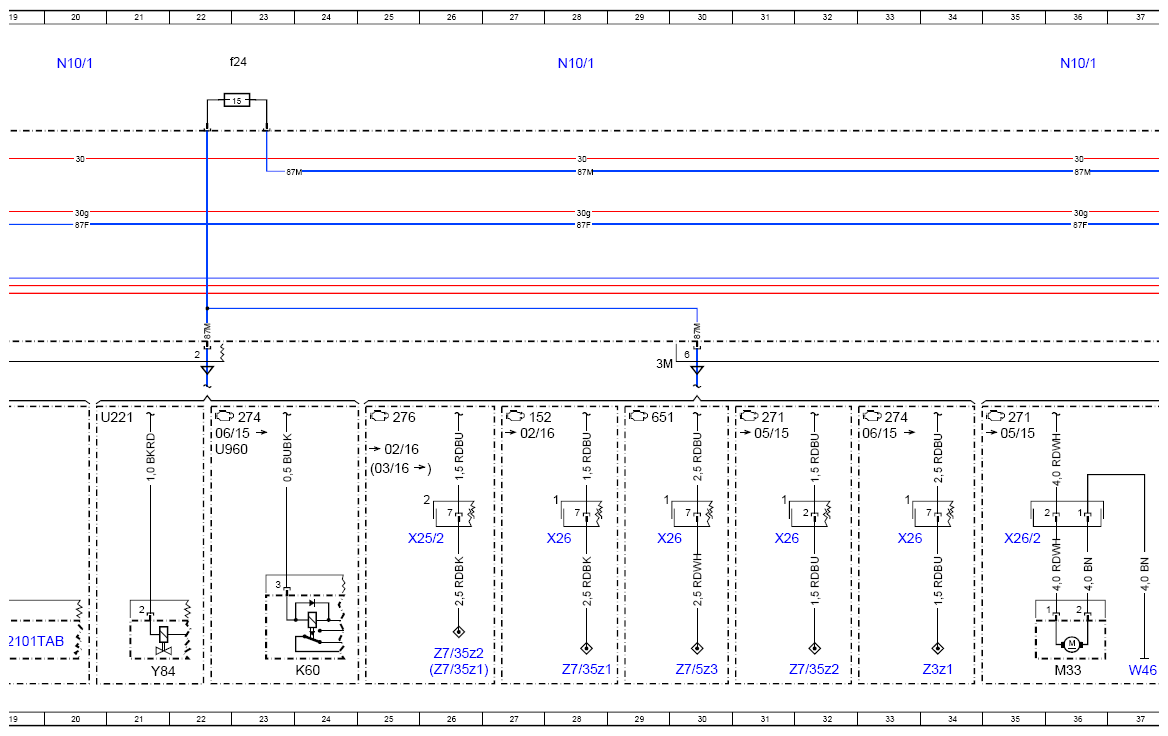

| N10/1f24 | Fuse 24 | 23A |
| N10/1f32 | Fuse 32 | 46A |

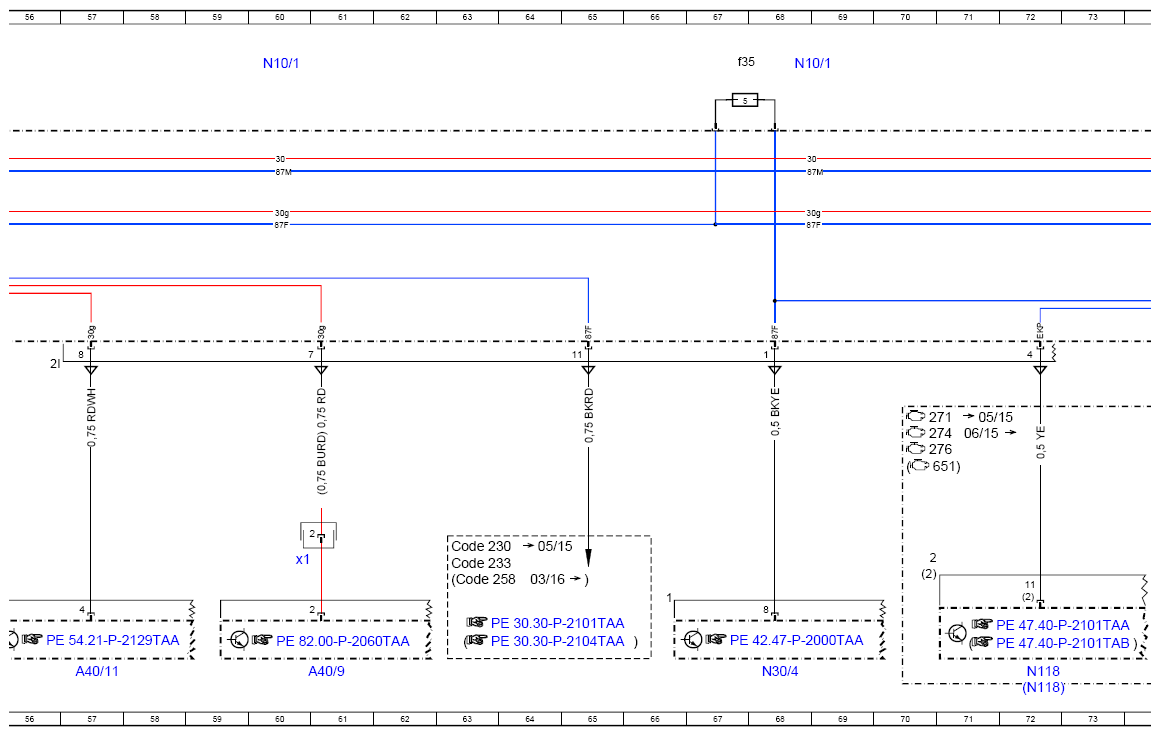

| N10/1f35 | Fuse 35 | 67A |
| N10/1f36 | Fuse 36 | 17A |

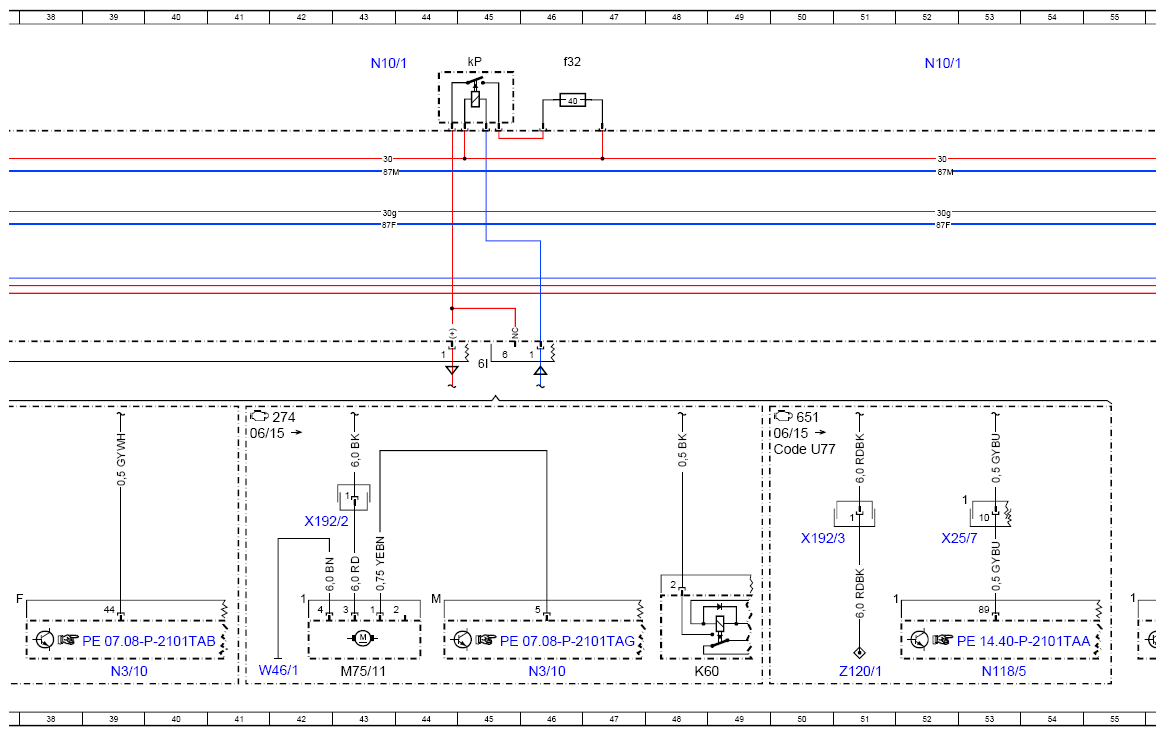

| N10/1kP | Secondary air injection/AdBlue® relay | 45A |
| N118 | Fuel pump control unit | 72L |
| N118 | Fuel pump control unit | 72L |
| N118/5 | AdBlue® control unit | 53L |
| N3/10 | ME-SFI [ME] control unit | 39L |
| N3/10 | ME-SFI [ME] control unit | 46L |
| N3/10 | ME-SFI [ME] control unit | 80L |
| N3/10 | ME-SFI [ME] control unit | 80L |
| N3/10 | ME-SFI [ME] control unit | 80L |
| N3/10 | ME-SFI [ME] control unit | 84L |
| N3/10 | ME-SFI [ME] control unit | 84L |
| N3/9 | CDI control unit | 76L |
| N3/9 | CDI control unit | 95L |
| N30/4 | Electronic Stability Program control unit | 68L |
| N80 | Steering column module control unit | 7L |
| U221 | Valid for China | 20G |
| U960 | Valid for radiator shutters | 22G |
| W46 | Air pump ground point | 37L |
| W46/1 | Electric coolant pump ground point | 41L |
| X192/2 | Electric coolant pump electrical connector | 42J |
| X192/3 | AdBlue® fuse block supply electrical connector | 50J |
| X25/2 | Engine compartment/vehicle interior electrical connector | 26J |
| X25/2 | Engine compartment/vehicle interior electrical connector | 107J |
| X25/7 | Engine compartment/FFS [RBA] electrical connector | 53J |
| X26 | Interior and engine wiring harness electrical connector | 28J |
| X26 | Interior and engine wiring harness electrical connector | 30J |
| X26 | Interior and engine wiring harness electrical connector | 31J |
| X26 | Interior and engine wiring harness electrical connector | 33J |
| X26 | Interior and engine wiring harness electrical connector | 96J |
| X26 | Interior and engine wiring harness electrical connector | 103J |
| X26 | Interior and engine wiring harness electrical connector | 105J |
| X26 | Interior and engine wiring harness electrical connector | 109J |
| X26/2 | Engine wiring harness electrical connector | 35J |

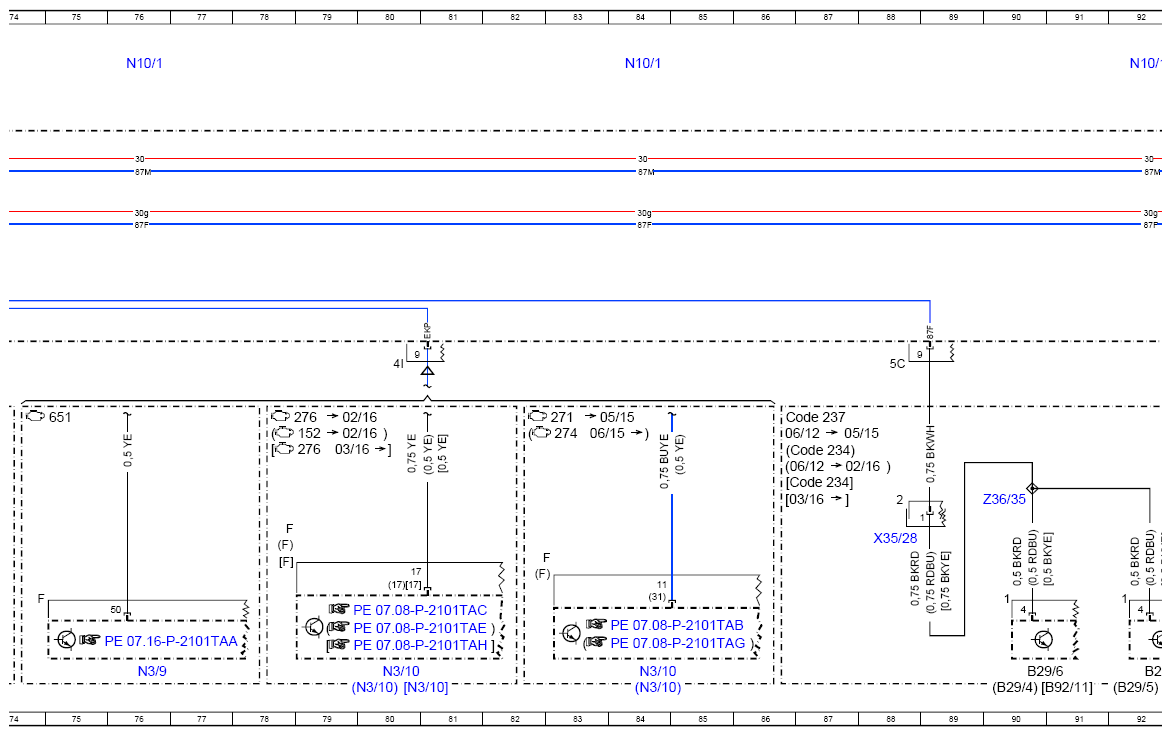

| X35/28 | Rear bumper parking system electrical connector | 88J |
| Y84 | Radiator shutters actuator | 21L |
| Y94 | Quantity control valve | 98L |
| Z120/1 | AdBlue® fuse block supply connector sleeve | 51L |
| Z36/35 | Rear radar sensors sensor power supply connector sleeve | 90H |
| Z3z1 | Circuit 87M connector sleeve | 34L |
| Z4z1 | Circuit 87M connector sleeve | 105L |
| Z7/35 | Circuit 87 M1e connector sleeve | 94J |
| Z7/35z1 | Circuit 87 M1e connector sleeve | 28L |
| Z7/35z1 | Circuit 87 M1e connector sleeve | 26L |
| Z7/35z2 | Circuit 87 M1e connector sleeve | 26L |
| Z7/35z2 | Circuit 87 M1e connector sleeve | 32L |
| Z7/38z1 | Circuit 87 M1i connector sleeve | 110L |
| Z7/38z1 | Circuit 87 M1i connector sleeve | 107L |
| Z7/5 | Circuit 87 connector sleeve | 103L |
| Z7/5z1 | Circuit 87 connector sleeve | 97J |
| Z7/5z3 | Circuit 87 connector sleeve | 30L |
