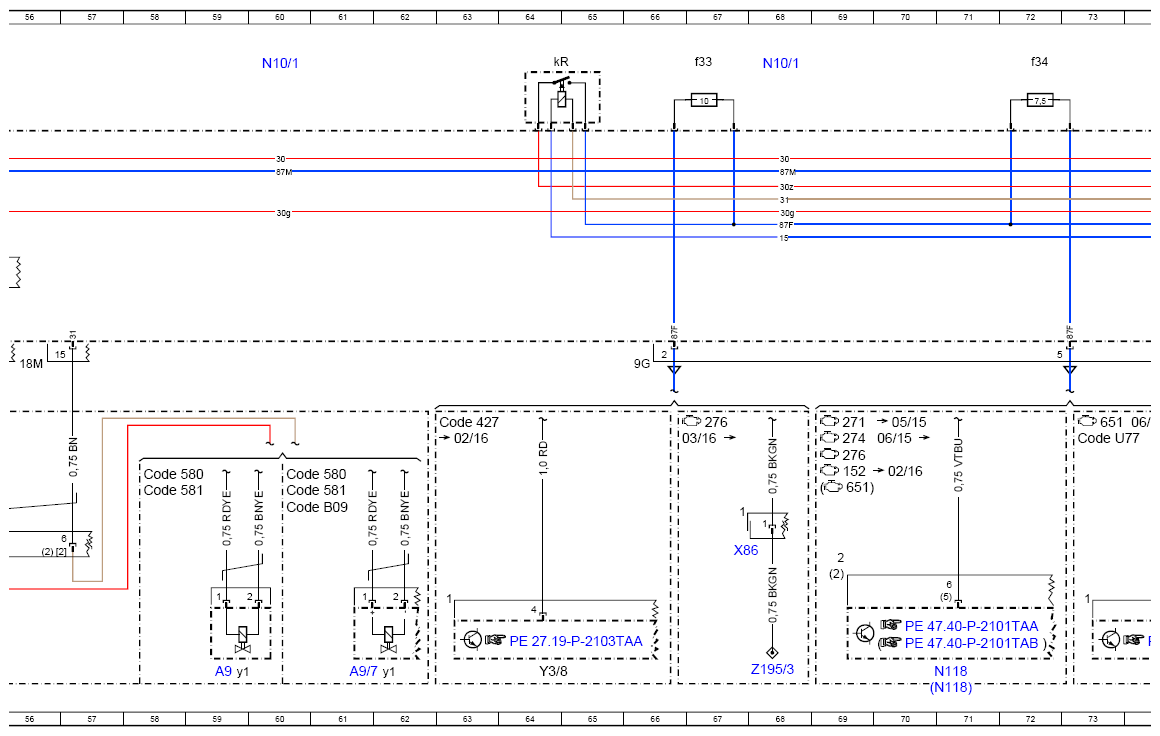

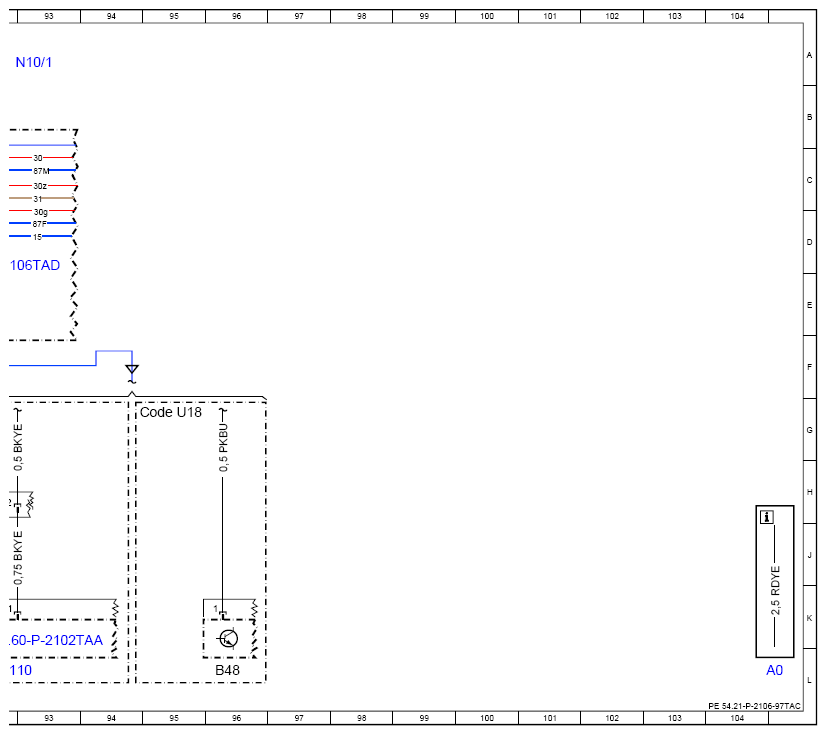

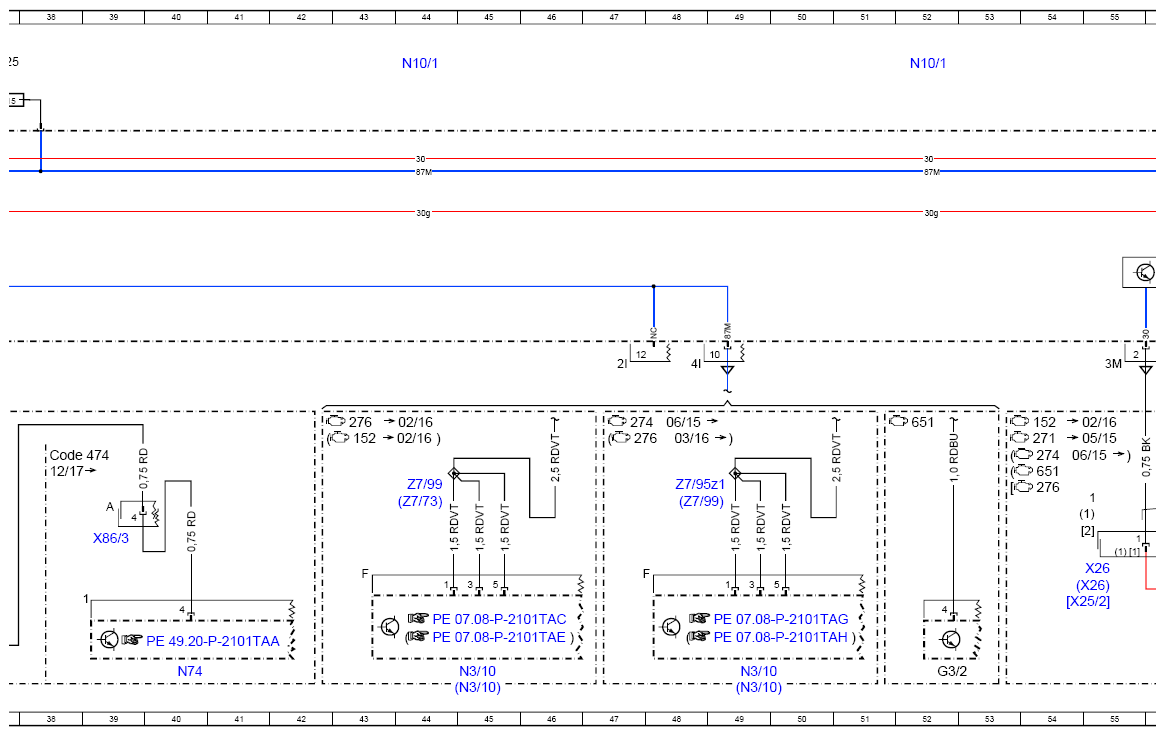

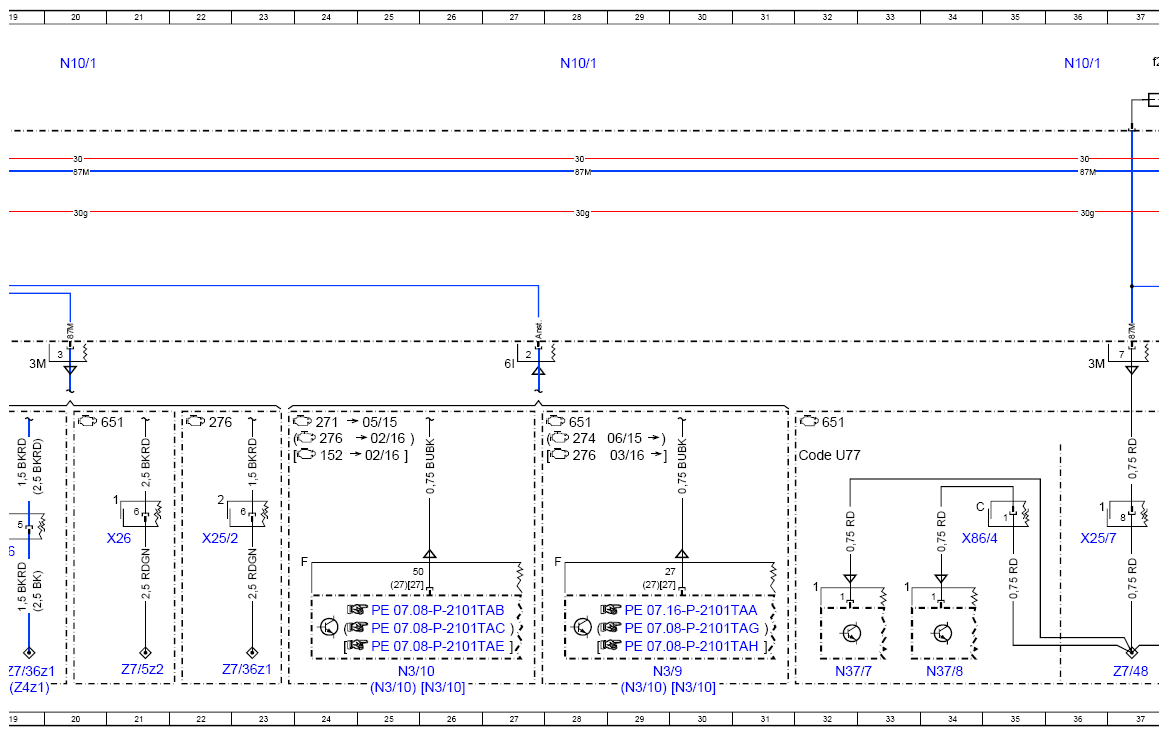

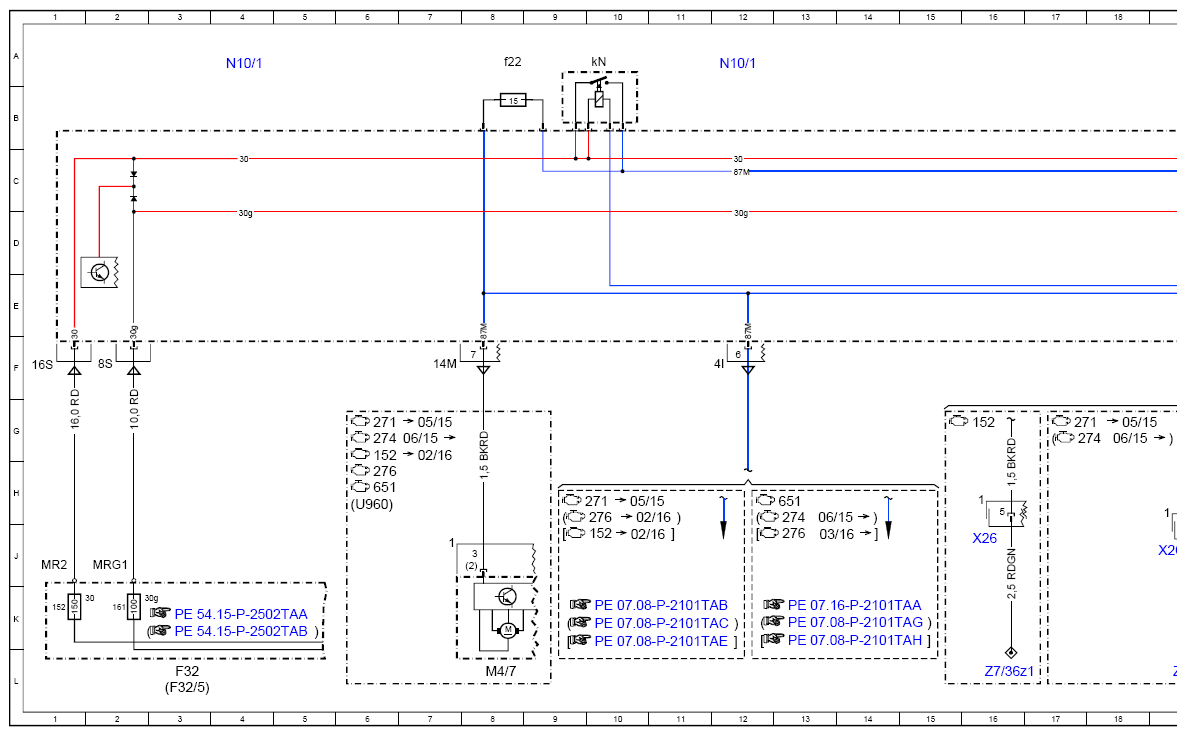

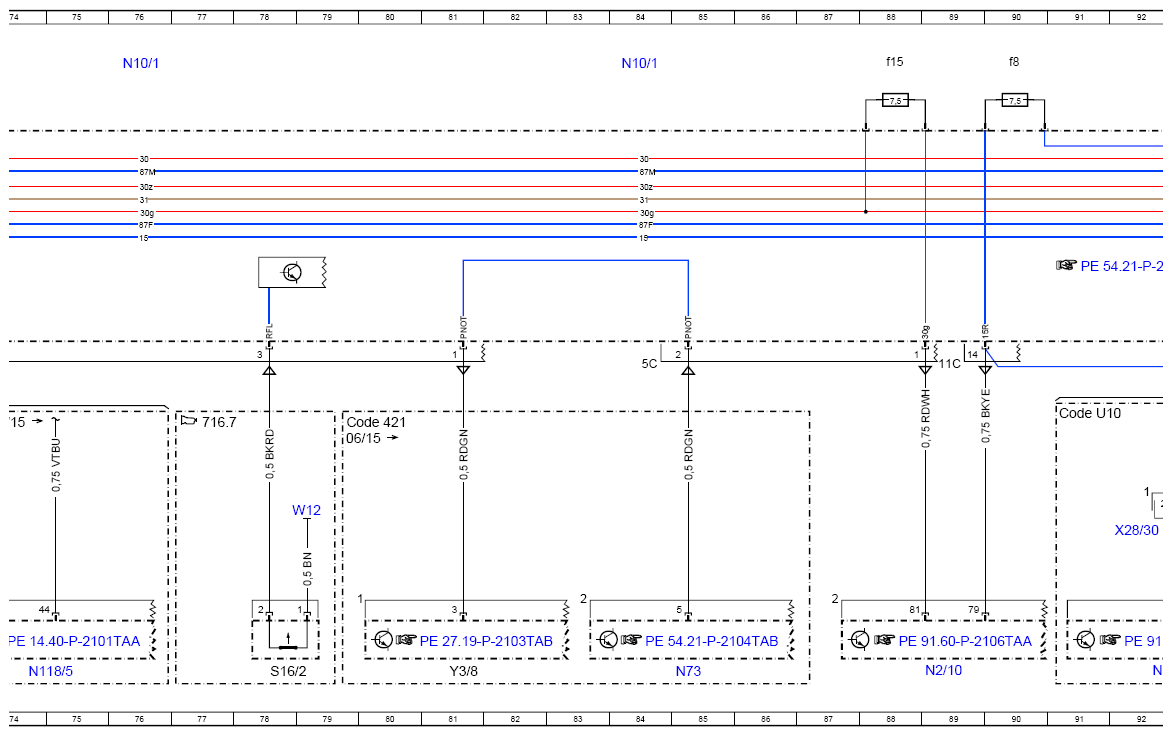

Wiring Diagram Of Front SAM Control Unit With Fuse And Relay Module (N10/1) - PE54.21-P-2106-97TAC
Model 172.4
Specification 3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 105L |
| A9 | Refrigerant compressor | 59L |
| A9/7 | Refrigerant compressor with magnetic clutch | 61L |
| A9/7y1 | Refrigerant compressor regulation valve | 62L |
| A9y1 | Refrigerant compressor regulation valve | 59L |
| B48 | Front passenger seat occupied recognition and ACSR | 96L |
| Code 421 | 9G-TRONIC | 79G |
| Code 427 | 7G-TRONIC | 63G |
| Code 474 | Diesel particulate filter | 38G |
| Code 580 | Air conditioning | 58H |
| Code 580 | Air conditioning | 60H |
| Code 581 | Automatic air conditioning | 58H |
| Code 581 | Automatic air conditioning | 60H |
| Code B09 | Refrigerant compressor with magnetic clutch | 60H |
| Code U10 | Weight sensing system (WSS) | 91G |
| Code U18 | Automatic child seat recognition (ACSR [AKSE]) | 94G |
| Code U77 | BLUETEC (SCR) diesel exhaust treatment | 32G |
| Code U77 | BLUETEC (SCR) diesel exhaust treatment | 73G |
| F32 | Front pre-fuse | 3L |
| F32/5 | Pre-fuse box without ECO start/stop function | 3L |
| F32f152 | Pre-fuse 152 | 1K |
| F32f161 | Pre-fuse 161 | 2K |
| G3/2 | Oxygen sensor upstream of catalytic converter | 52L |
| M4/7 | Combustion engine and air conditioning with integrated control fan motor | 8L |
| N10/1 | Front SAM control unit with fuse and relay module | 20A |
| N10/1 | Front SAM control unit with fuse and relay module | 12A |
| N10/1 | Front SAM control unit with fuse and relay module | 4A |
| N10/1 | Front SAM control unit with fuse and relay module | 28A |
| N10/1 | Front SAM control unit with fuse and relay module | 36A |
| N10/1 | Front SAM control unit with fuse and relay module | 44A |
| N10/1 | Front SAM control unit with fuse and relay module | 52A |
| N10/1 | Front SAM control unit with fuse and relay module | 60A |
| N10/1 | Front SAM control unit with fuse and relay module | 68A |
| N10/1 | Front SAM control unit with fuse and relay module | 76A |
| N10/1 | Front SAM control unit with fuse and relay module | 84A |
| N10/1 | Front SAM control unit with fuse and relay module | 93A |
| N10/1f15 | Fuse 15 | 88A |
| N10/1f22 | Fuse 22 | 8A |
| N10/1f25 | Fuse 25 | 37A |
| N10/1f33 | Fuse 33 | 67A |
| N10/1f34 | Fuse 34 | 72A |
| N10/1f8 | Fuse 8 | 90A |
| N10/1kN | Engine circuit 87 relay | 10A |
| N10/1kR | Chassis circuit 87 relay | 64A |
| N110 | Weight Sensing System (WSS) control unit | 92L |
| N118 | Fuel pump control unit | 71L |
| N118 | Fuel pump control unit | 71L |
| N118/5 | AdBlue® control unit | 74L |
| N2/10 | Supplemental restraint system control unit | 89L |
| N3/10 | ME-SFI [ME] control unit | 25L |
| N3/10 | ME-SFI [ME] control unit | 26L |
| N3/10 | ME-SFI [ME] control unit | 25L |
| N3/10 | ME-SFI [ME] control unit | 29L |
| N3/10 | ME-SFI [ME] control unit | 30L |
| N3/10 | ME-SFI [ME] control unit | 45L |
| N3/10 | ME-SFI [ME] control unit | 45L |
| N3/10 | ME-SFI [ME] control unit | 49L |
| N3/10 | ME-SFI [ME] control unit | 49L |
| N3/9 | CD I control unit | 29L |
| N37/7 | NOx sensor control unit downstream of diesel particulate filter | 32L |
| N37/8 | NOx sensor control unit downstream of SCR catalytic converter | 34L |
| N73 | Electronic ignition switch control unit | 85L |
| N74 | Soot particulate sensor control unit | 40L |
| S16/2 | Backup lamp switch | 78L |
| U960 | Valid for radiator shutters | 6H |
| W12 | Ground point (center console) | 79H |
| X25/2 | Engine compartment/vehicle interior electrical connector | 22J |
| X25/2 | Engine compartment/vehicle interior electrical connector | 55K |
| X25/7 | Engine compartment/FFS [RBA] electrical connector | 36J |
| X26 | Interior and engine wiring harness electrical connector | 19J |
| X26 | Interior and engine wiring harness electrical connector | 16J |
| X26 | Interior and engine wiring harness electrical connector | 21J |
| X26 | Interior and engine wiring harness electrical connector | 55K |
| X26 | Interior and engine wiring harness electrical connector | 55J |
| X28/30 | Front passenger seat/frame floor assembly airbag connecting point | 92J |
| X86 | Exhaust gas recirculation actuator motors electrical connector | 67J |
| X86/3 | Left nitrogen oxides control unit electrical connector | 39J |
| X86/4 | Right nitrogen oxides control unit electrical connector | 34J |
| Y3/8 | Fully integrated transmission control control unit | 64L |
| Y3/8 | Fully integrated transmission control control unit | 81L |
| Z195/3 | Exhaust flaps terminal 87F connector sleeve | 68L |
| Z4z1 | Circuit 87M connector sleeve | 19L |
| Z7/36z1 | Circuit 87 M2e connector sleeve | 19L |
| Z7/36z1 | Circuit 87 M2e connector sleeve | 16L |
| Z7/36z1 | Circuit 87 M2e connector sleeve | 23L |
| Z7/48 | Circuit 87D2 connector sleeve | 37L |
| Z7/5z2 | Circuit 87 connector sleeve | 21L |
| Z7/73 | Circuit 87 connector sleeve | 44H |
| Z7/95z1 | Circuit 87M1 connector sleeve | 48H |
| Z7/99 | Circuit 87 connector sleeve M4e | 44H |
| Z7/99 | Circuit 87 connector sleeve M4e | 48H |
