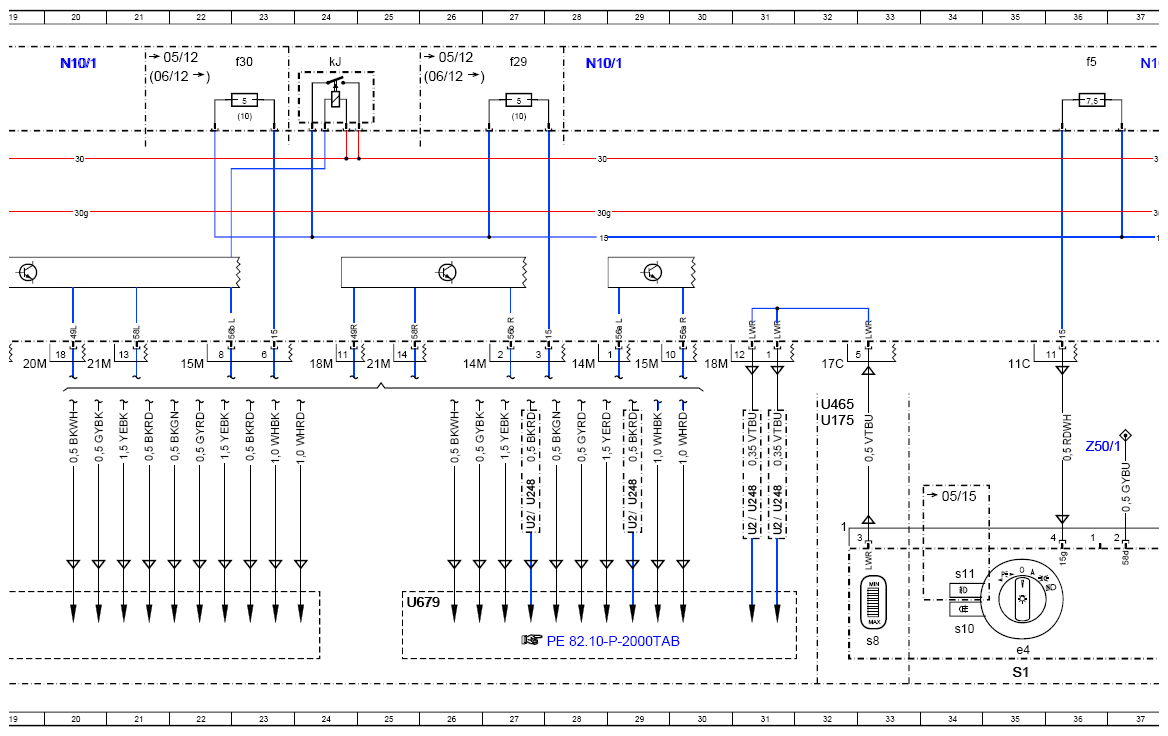

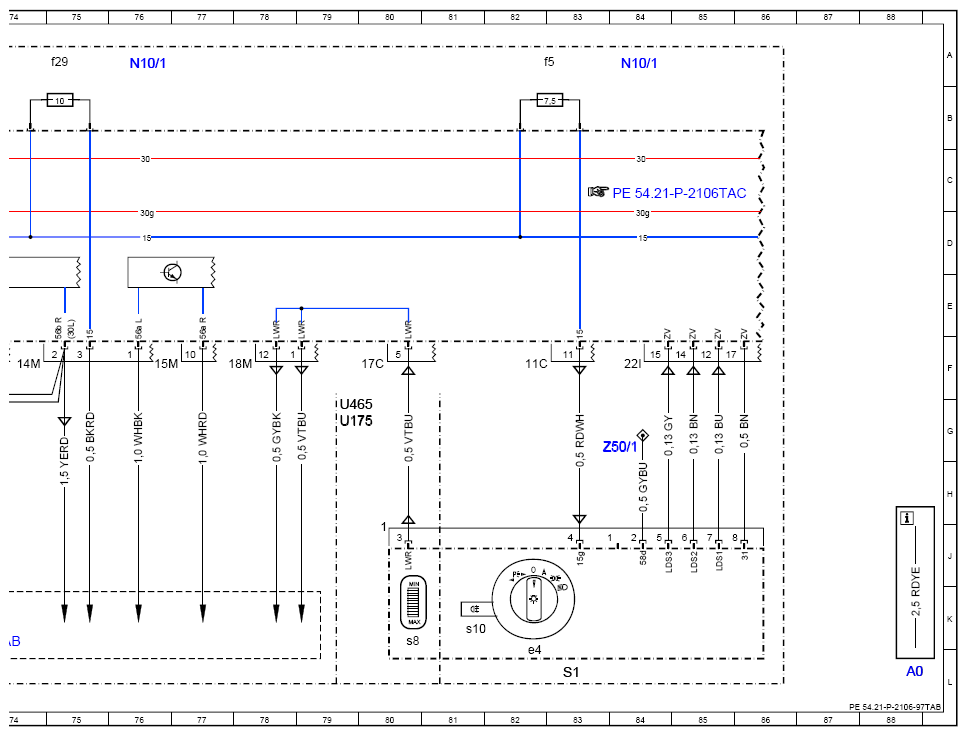

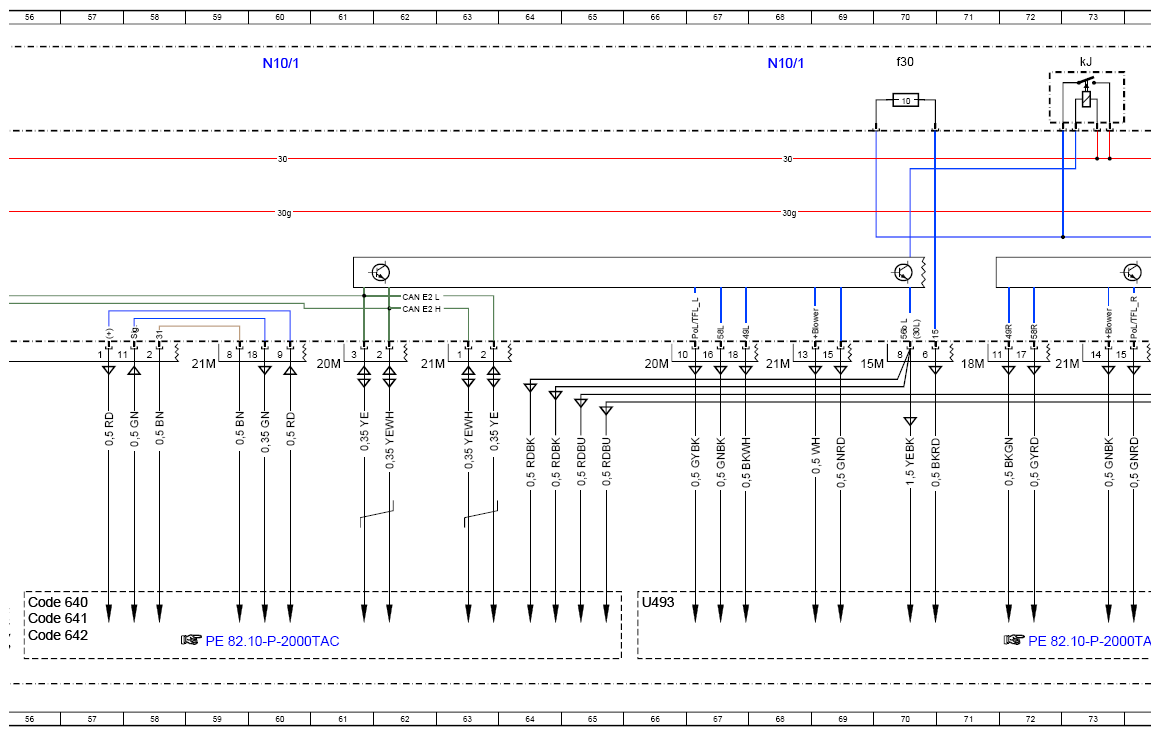

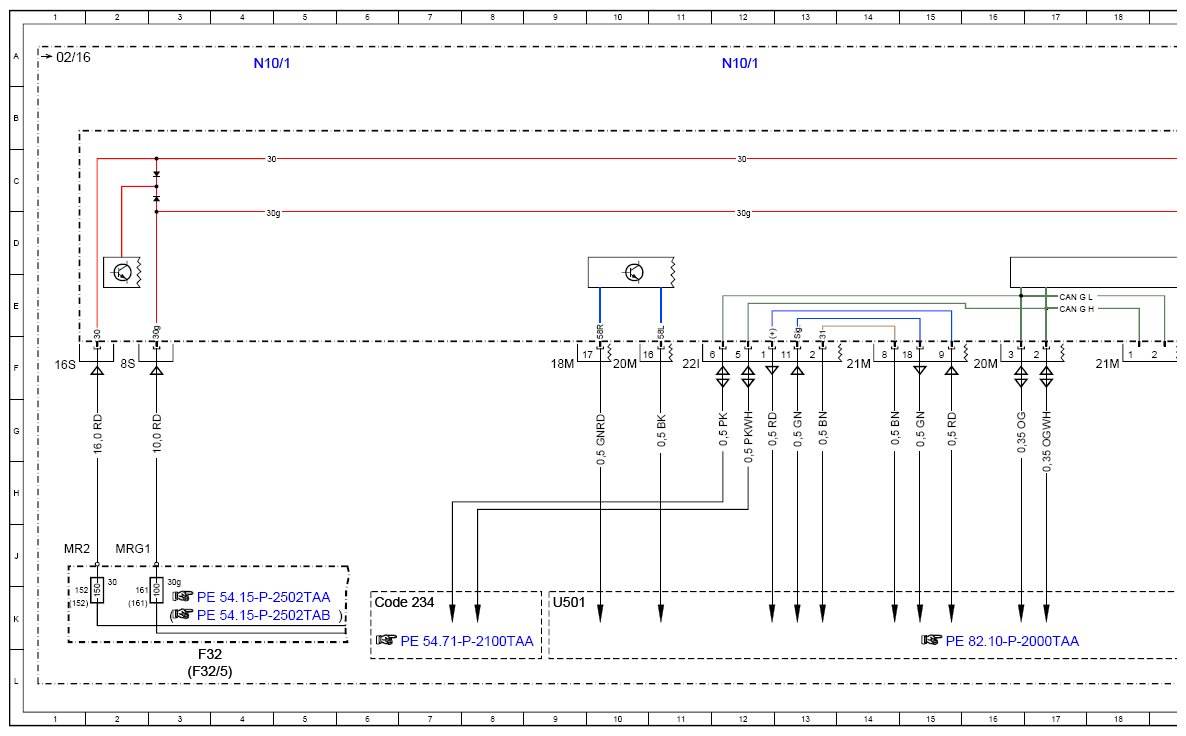

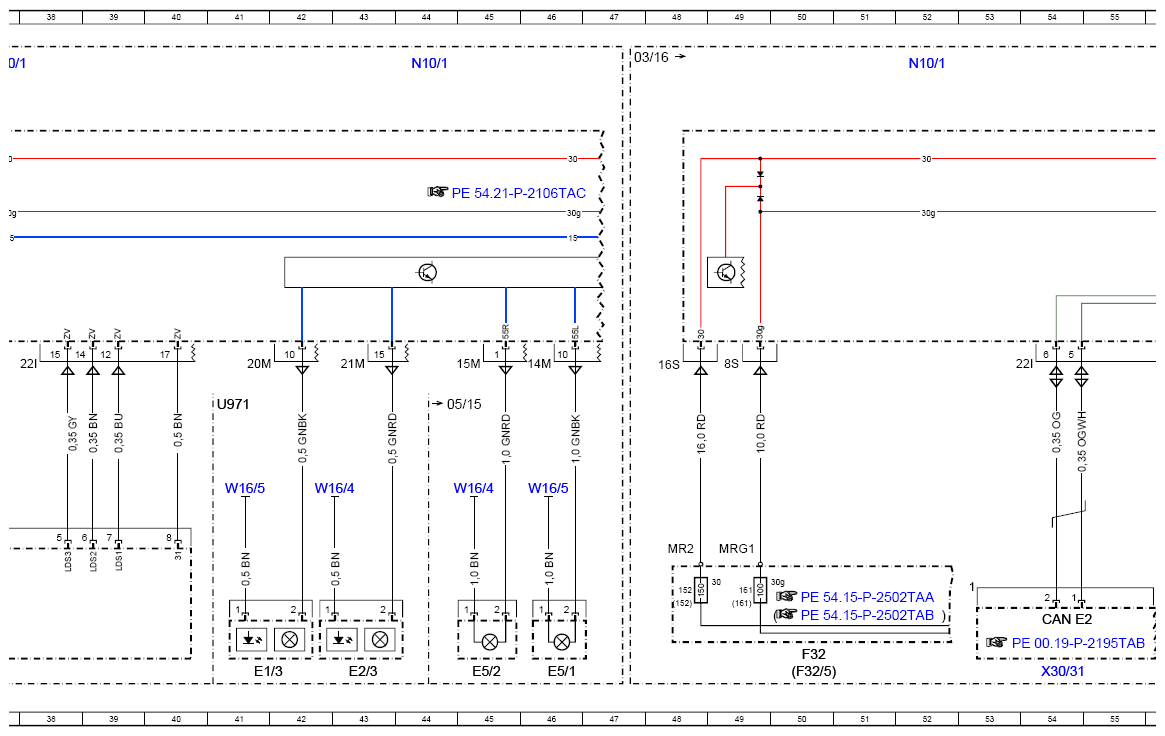

Wiring Diagram Of Front SAM Control Unit With Fuse And Relay Module (N10/1) - PE54.21-P-2106-97TAB
Model 172.4
Specification 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 88L |
| CAN E2 | Chassis CAN 2 | 54K |
| Code 234 | Blind spot assist | 6K |
| Code 640 | High Performance LED | 56K |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 56K |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 56K |
| E1/3 | Left daytime running lamps headlamp | 41L |
| E2/3 | Right daytime running lamps headlamp | 43L |
| E5/1 | Left fog lamp | 46L |
| E5/2 | Right fog lamp | 45L |
| F32 | Front pre-fuse | 3L |
| F32 | Front pre-fuse | 50L |
| F32/5 | Pre-fuse box without ECO start/stop function | 3L |
| F32/5 | Pre-fuse box without ECO start/stop function | 50L |
| F32/5f152 | Pre-fuse 152 | 1K |
| F32/5f152 | Pre-fuse 152 | 48K |
| F32/5f161 | Pre-fuse 161 | 2K |
| F32/5f161 | Pre-fuse 161 | 49K |
| F32f152 | Pre-fuse 152 | 1K |
| F32f152 | Pre-fuse 152 | 48K |
| F32f161 | Pre-fuse 161 | 2K |
| F32f161 | Pre-fuse 161 | 49K |
| N10/1 | Front SAM control unit with fuse and relay module | 4A |
| N10/1 | Front SAM control unit with fuse and relay module | 12A |
| N10/1 | Front SAM control unit with fuse and relay module | 20A |
| N10/1 | Front SAM control unit with fuse and relay module | 28A |
| N10/1 | Front SAM control unit with fuse and relay module | 37A |
| N10/1 | Front SAM control unit with fuse and relay module | 44A |
| N10/1 | Front SAM control unit with fuse and relay module | 52A |
| N10/1 | Front SAM control unit with fuse and relay module | 60A |
| N10/1 | Front SAM control unit with fuse and relay module | 68A |
| N10/1 | Front SAM control unit with fuse and relay module | 76A |
| N10/1 | Front SAM control unit with fuse and relay module | 84A |
| N10/1f29 | Fuse 29 | 27A |
| N10/1f29 | Fuse 29 | 75A |
| N10/1f30 | Fuse 30 | 23A |
| N10/1f30 | Fuse 30 | 70A |
| N10/1f5 | Fuse 5 | 36A |
| N10/1f5 | Fuse 5 | 82A |
| N10/1kJ | Circuit 15 relay | 24A |
| N10/1kJ | Circuit 15 relay | 73A |
| S1 | Exterior lights switch | 35L |
| S1 | Exterior lights switch | 83L |
| S1e4 | Switch illumination | 35L |
| S1e4 | Switch illumination | 82L |
| S1s10 | Rear fog light button | 34K |
| S1s10 | Rear fog light button | 81K |
| S1s11 | Front fog lamp button | 34J |
| S1s8 | Headlamp range controller | 33K |
| S1s8 | Headlamp range controller | 80K |
| U175 | Valid for all except (USA and Canada) | 32G |
| U175 | Valid for all except (USA and Canada) | 79G |
| U2 | Valid for all except USA | 31J |
| U2 | Valid for all except USA | 27J |
| U2 | Valid for all except USA | 29J |
| U2 | Valid for all except USA | 31J |
| U248 | Valid for headlamp range adjustment for halogen headlamps | 31H |
| U248 | Valid for headlamp range adjustment for halogen headlamps | 29H |
| U248 | Valid for headlamp range adjustment for halogen headlamps | 27H |
| U248 | Valid for headlamp range adjustment for halogen headlamps | 31H |
| U465 | Valid for manual headlamp range adjustment | 32G |
| U465 | Valid for manual headlamp range adjustment | 79G |
| U493 | Valid for halogen lamp unit | 66K |
| U501 | Valid for xenon headlamps | 9K |
| U679 | Valid for version without xenon headlamps | 25K |
| U971 | Valid for daytime running lamps | 41G |
| W16/4 | Right major assembly compartment ground point | 45H |
| W16/4 | Right major assembly compartment ground point | 42H |
| W16/5 | Left major assembly compartment electronics ground point | 41H |
| W16/5 | Left major assembly compartment electronics ground point | 46H |
| X30/31 | Chassis 1 CAN (CAN E2) potential distributor electrical connector | 54L |
| Z50/1 | Circuit 58d instrument panel connector sleeve | 36G |
| Z50/1 | Circuit 58d instrument panel connector sleeve | 84G |
