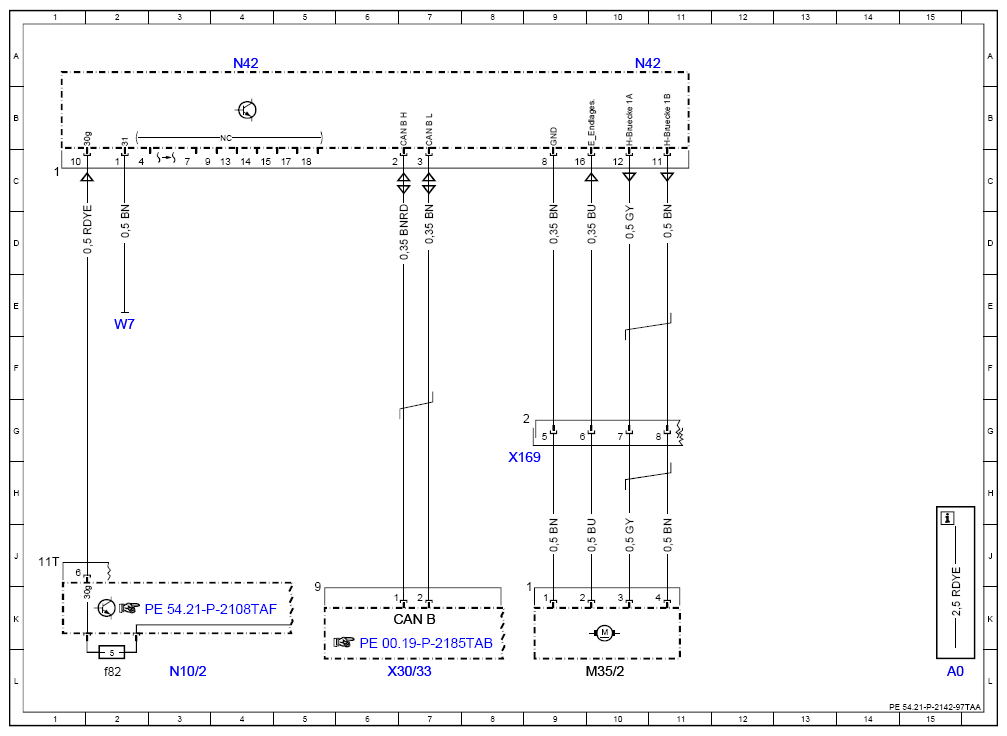

Wiring Diagram For Camera Cover Control Unit - PE54.21-P-2142-97TAA
Model 172.4
with code 218 (Rear view camera)
Control unit N42
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 15L |
| CAN B | Interior CAN | 7K |
| M35/2 | Rear camera cover motor | 10L |
| N10/2 | Rear SAM control unit with fuse and relay module | 3L |
| N10/2f82 | Fuse 82 | 2L |
| N42 | Camera cover control unit | 4A |
| N42 | Camera cover control unit | 10A |
| W7 | Right wheelhouse trunk ground point | 2E |
| X169 | Backup camera electrical connector | 9H |
| X30/33 | Right vehicle floor interior CAN voltage distributor electrical connector | 7L |
