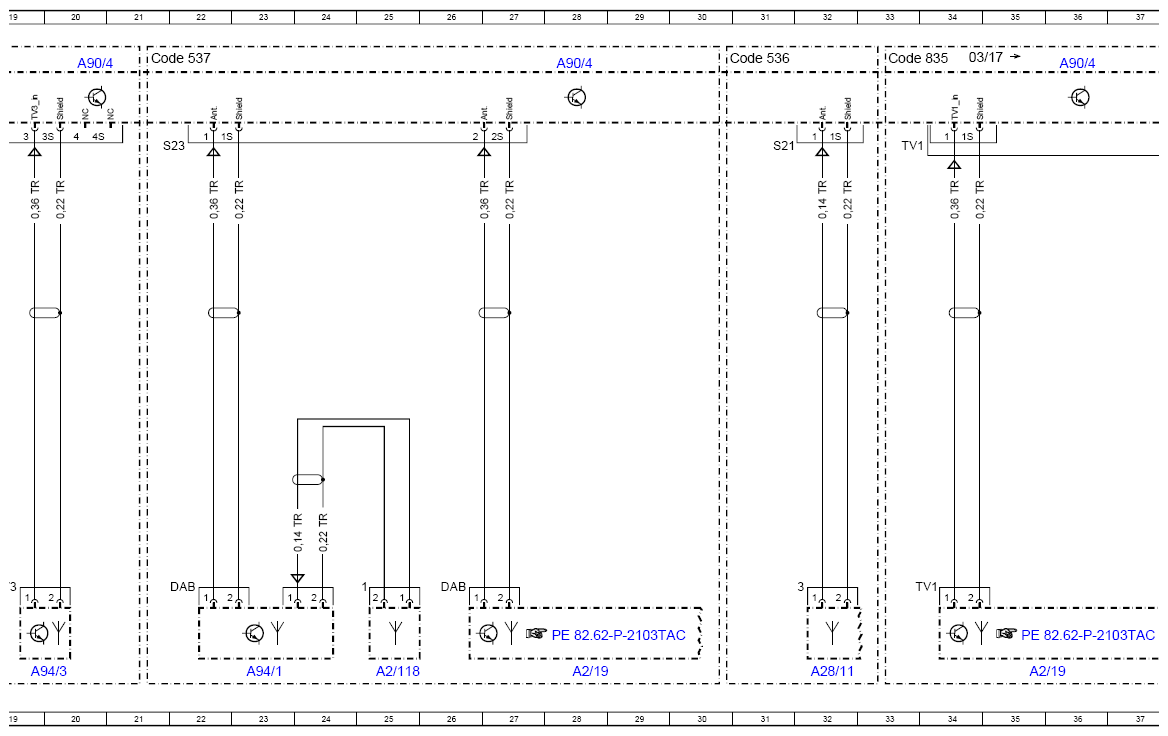

Wiring Diagram For Tuner Unit Control Unit - PE82.60-P-2108-97TAA
Model 172.4
as of 3/1/16
with code 536 (Sirius satellite radio complete system)
Control unit A90/4
Model 172.4
as of 3/1/16
with code 537 (DAB digital radio standard (Digital Audio Broadcast))
Control unit A90/4
Model 172.4
as of 3/1/16
with code 865 (digital TV)
Control unit A90/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 48L |
| A2/118 | Windshield antenna | 25L |
| A2/19 | FM 2, DAB and TV antenna amplifier | 15L |
| A2/19 | FM 2, DAB and TV antenna amplifier | 28L |
| A2/19 | FM 2, DAB and TV antenna amplifier | 35L |
| A28/11 | Multifunction antenna | 32L |
| A40/3 | COMAND® control unit | 11L |
| A90/4 | Tuner unit | 4A |
| A90/4 | Tuner unit | 12A |
| A90/4 | Tuner unit | 20A |
| A90/4 | Tuner unit | 28A |
| A90/4 | Tuner unit | 36A |
| A94/1 | TV 1 antenna amplifier | 18L |
| A94/1 | TV 1 antenna amplifier | 23L |
| A94/1 | TV 1 antenna amplifier | 38L |
| A94/3 | TV 3 antenna amplifier | 19L |
| A94/3 | TV 3 antenna amplifier | 40L |
| Code 498 | Japan version | 9H |
| Code 536 | SIRIUS satellite radio | 30A |
| Code 537 | Digital radio | 21A |
| Code 835 | Additional parts for South Korea vehicles | 33A |
| Code 865 | TV tuner (digital) | 9A |
| MOST | Media Oriented System Transport | 7C |
| N10/2 | Rear SAM control unit with fuse and relay module | 3L |
| N10/2f85 | Fuse 85 | 2L |
| U54 | Valid for all except Japan | 9G |
| W6 | Left wheel arch trunk ground point | 2E |
| Z35/10 | MOST wake-up signal connector sleeve | 6E |
