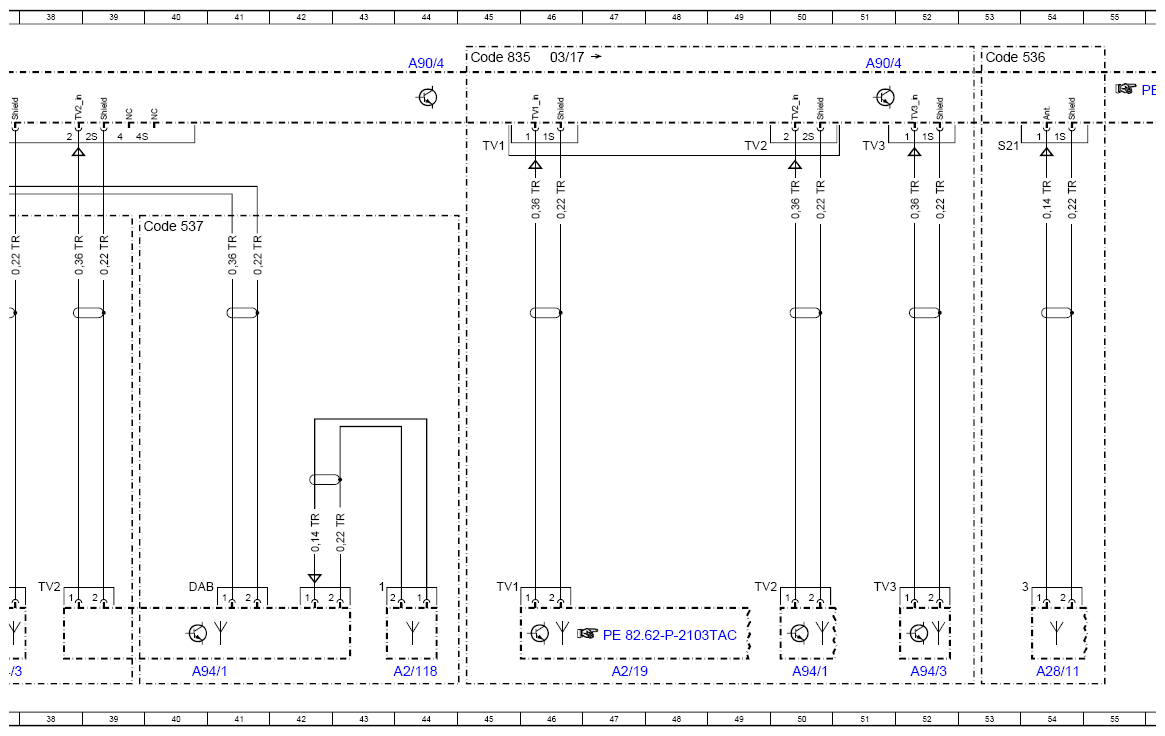

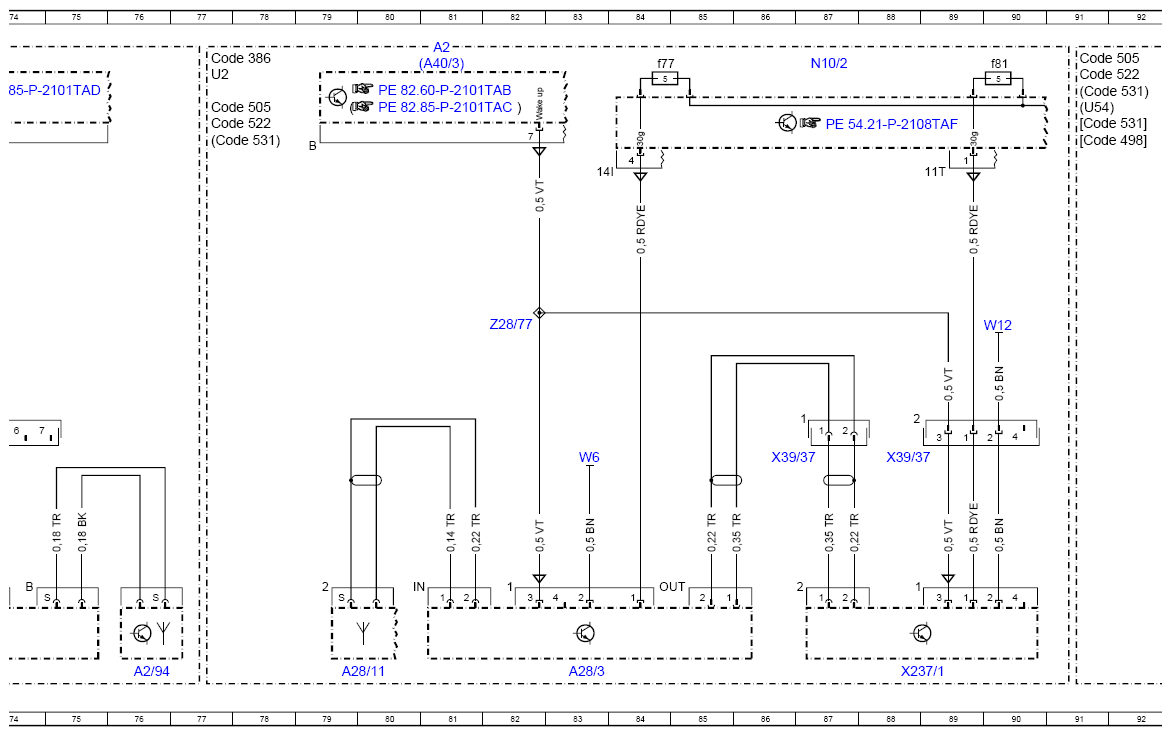

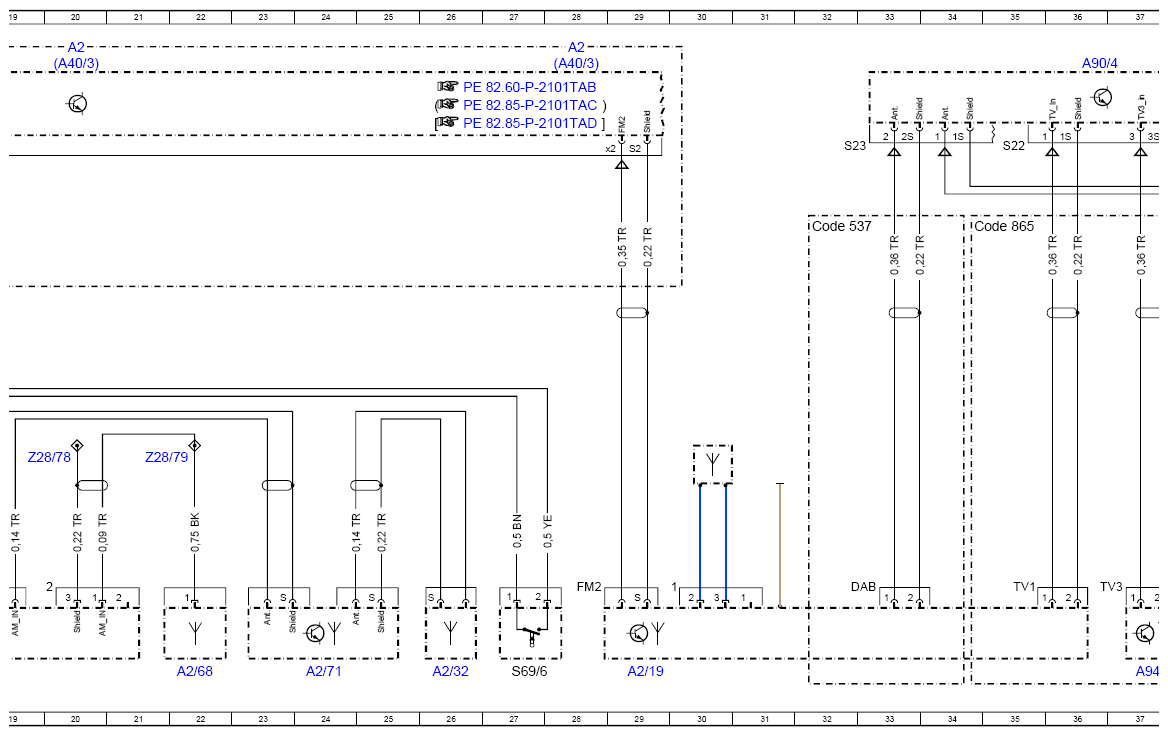

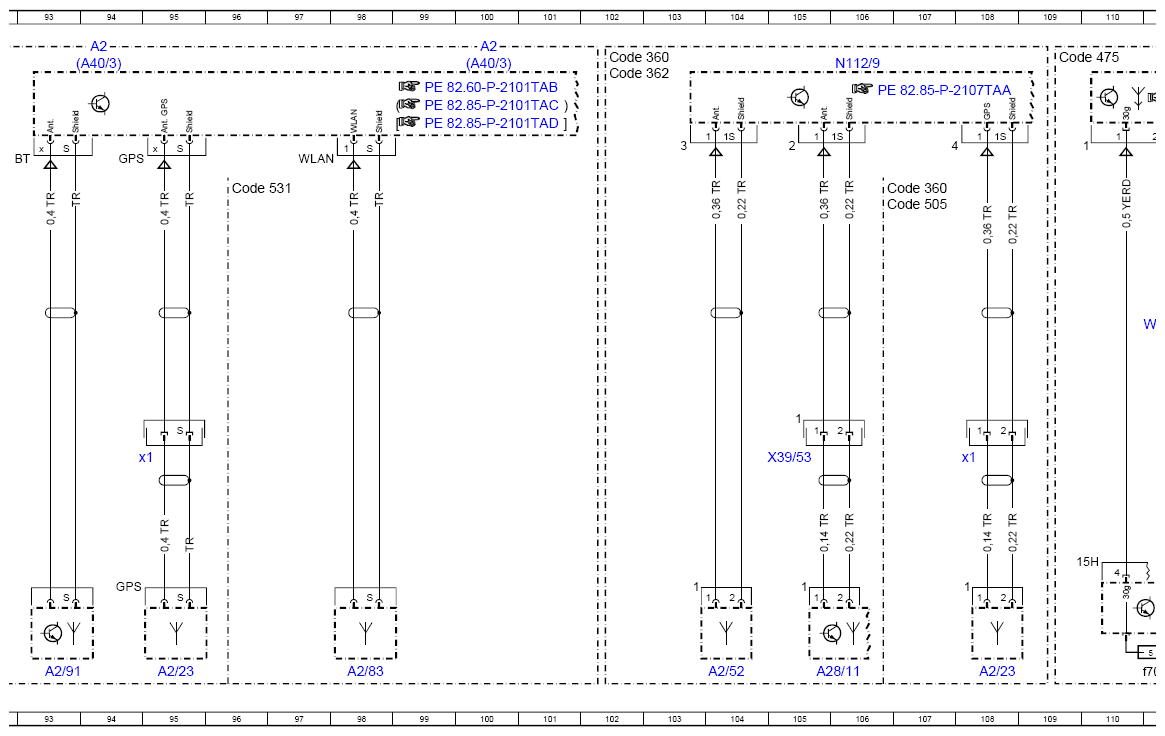

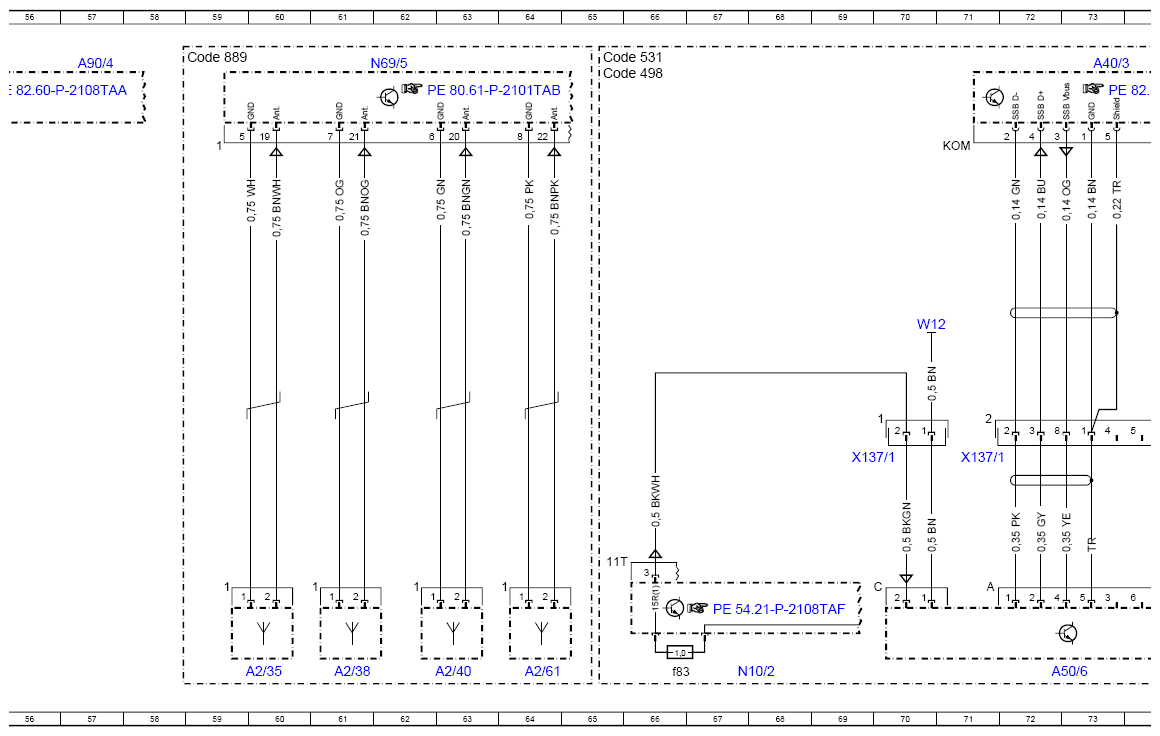

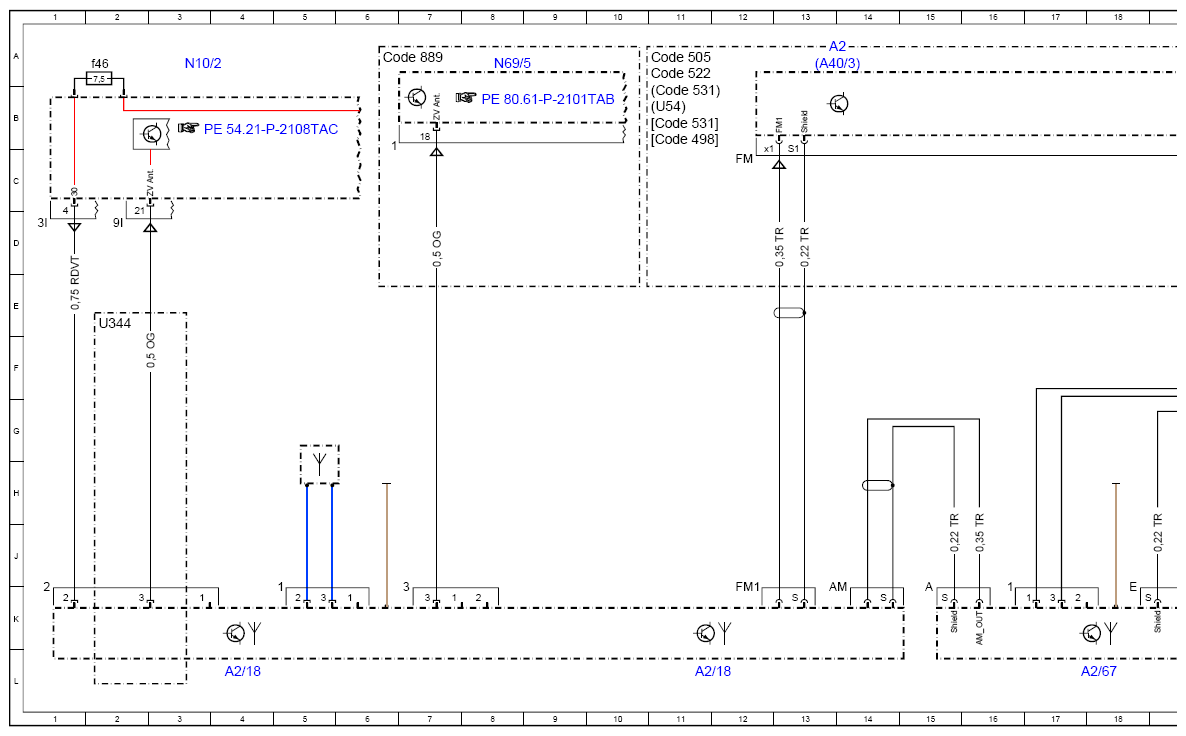

Wiring Diagram For Antenna Module - PE82.62-P-2103-97TAC
Model 172.4
as of 3/1/16
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 121L |
| A2 | Radio | 13A |
| A2 | Radio | 20A |
| A2 | Radio | 28A |
| A2 | Radio | 81A |
| A2 | Radio | 94A |
| A2 | Radio | 100A |
| A2/118 | Windshield antenna | 44L |
| A2/18 | FM, AM and CL [ZV] antenna amplifier | 4L |
| A2/18 | FM, AM and CL [ZV] antenna amplifier | 11L |
| A2/19 | FM 2, DAB and TV antenna amplifier | 29L |
| A2/19 | FM 2, DAB and TV antenna amplifier | 47L |
| A2/23 | GPS antenna | 95L |
| A2/23 | GPS antenna | 108L |
| A2/23x1 | GPS antenna electrical connector | 95H |
| A2/23x1 | GPS antenna electrical connector | 108H |
| A2/32 | Rear window antenna | 26L |
| A2/35 | Trunk KEYLESS GO antenna | 60L |
| A2/38 | Left door KEYLESS-GO antenna | 61L |
| A2/40 | Right door KEYLESS-GO antenna | 63L |
| A2/52 | Emergency call system antenna | 104L |
| A2/61 | Interior KEYLESS GO antenna | 64L |
| A2/67 | Rear shelf antenna amplifier with selection switch | 18L |
| A2/68 | Rear shelf antenna | 22L |
| A2/71 | AM antenna amplifier | 24L |
| A2/83 | WLAN antenna | 98L |
| A2/91 | Bluetooth® antenna | 93L |
| A2/94 | ETC/DSRC antenna | 76L |
| A28/11 | Multifunction antenna | 54L |
| A28/11 | Multifunction antenna | 79L |
| A28/11 | Multifunction antenna | 105L |
| A28/3 | Cellular telephone system antenna amplifier/compensator | 83L |
| A40/3 | COMAND® control unit | 13A |
| A40/3 | COMAND® control unit | 20A |
| A40/3 | COMAND® control unit | 28A |
| A40/3 | COMAND® control unit | 73A |
| A40/3 | COMAND® control unit | 81A |
| A40/3 | COMAND® control unit | 94A |
| A40/3 | COMAND® control unit | 100A |
| A50/6 | Dedicated Short-Range Communications control unit | 72L |
| A69/1 | Left front tire pressure sensor | 114L |
| A69/2 | Right front tire pressure sensor | 115L |
| A69/3 | Left rear tire pressure sensor | 116L |
| A69/4 | Right rear tire pressure sensor | 117L |
| A90/4 | Tuner unit | 36A |
| A90/4 | Tuner unit | 51A |
| A90/4 | Tuner unit | 44A |
| A90/4 | Tuner unit | 57A |
| A94/1 | TV 1 antenna amplifier | 40L |
| A94/1 | TV 1 antenna amplifier | 50L |
| A94/3 | TV 3 antenna amplifier | 37L |
| A94/3 | TV 3 antenna amplifier | 52L |
| Code 360 | HERMES UMTS | 106C |
| Code 360 | HERMES UMTS | 102A |
| Code 362 | HERMES LTE | 102A |
| Code 386 | Comfort telephony | 77A |
| Code 475 | Tire pressure monitor | 109A |
| Code 498 | Japan version | 11B |
| Code 498 | Japan version | 91B |
| Code 498 | Japan version | 65A |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 11A |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 77B |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 91A |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 106C |
| Code 522 | Audio 20 radio | 11A |
| Code 522 | Audio 20 radio | 77B |
| Code 522 | Audio 20 radio | 91A |
| Code 531 | COMAND® APS | 11B |
| Code 531 | COMAND® APS | 11B |
| Code 531 | COMAND® APS | 77B |
| Code 531 | COMAND® APS | 96C |
| Code 531 | COMAND® APS | 65A |
| Code 531 | COMAND® APS | 91B |
| Code 531 | COMAND® APS | 91B |
| Code 536 | SIRIUS satellite radio | 53A |
| Code 537 | Digital radio | 32D |
| Code 537 | Digital radio | 39D |
| Code 835 | Additional parts for South Korea vehicles | 45A |
| Code 865 | TV tuner (digital) | 34D |
| Code 889 | KEYLESS-GO | 6A |
| Code 889 | KEYLESS-GO | 59A |
| N10/2 | Rear SAM control unit with fuse and relay module | 3A |
| N10/2 | Rear SAM control unit with fuse and relay module | 67L |
| N10/2 | Rear SAM control unit with fuse and relay module | 112L |
| N10/2 | Rear SAM control unit with fuse and relay module | 87A |
| N10/2f46 | Fuse 46 | 2A |
| N10/2f70 | Fuse 70 | 111L |
| N10/2f77 | Fuse 77 | 84A |
| N10/2f81 | Fuse 81 | 90A |
| N10/2f83 | Fuse 83 | 66L |
| N112/9 | HERMES control unit | 106A |
| N69/5 | KEYLESS-GO control unit | 8A |
| N69/5 | KEYLESS-GO control unit | 62A |
| N88 | Tire pressure monitor control unit | 111A |
| S69/6 | Antenna changeover limit switch | 27L |
| U2 | Valid for all except USA | 77A |
| U344 | Valid for all except KEYLESS GO | 2E |
| U54 | Valid for all except Japan | 11B |
| U54 | Valid for all except Japan | 91B |
| W12 | Ground point (center console) | 70E |
| W12 | Ground point (center console) | 90E |
| W32/2 | Right rear panel ground point | 111E |
| W6 | Left wheel arch trunk ground point | 83H |
| X137/1 | VICS and Electronic Toll Collection power supply electrical connector | 69H |
| X137/1 | VICS and Electronic Toll Collection power supply electrical connector | 71H |
| X237/1 | Mobile phone contact plate | 88L |
| X39/37 | Mobile phone electrical connector | 86H |
| X39/37 | Mobile phone electrical connector | 88H |
| X39/53 | HERMES telephone antenna electrical connecting point | 105H |
| Z28/77 | Compensator switching signal connector sleeve, receiver on/off | 82E |
| Z28/78 | Rear shelf antenna screening end connector sleeve | 20G |
| Z28/79 | Rear shelf antenna connector sleeve | 21G |
