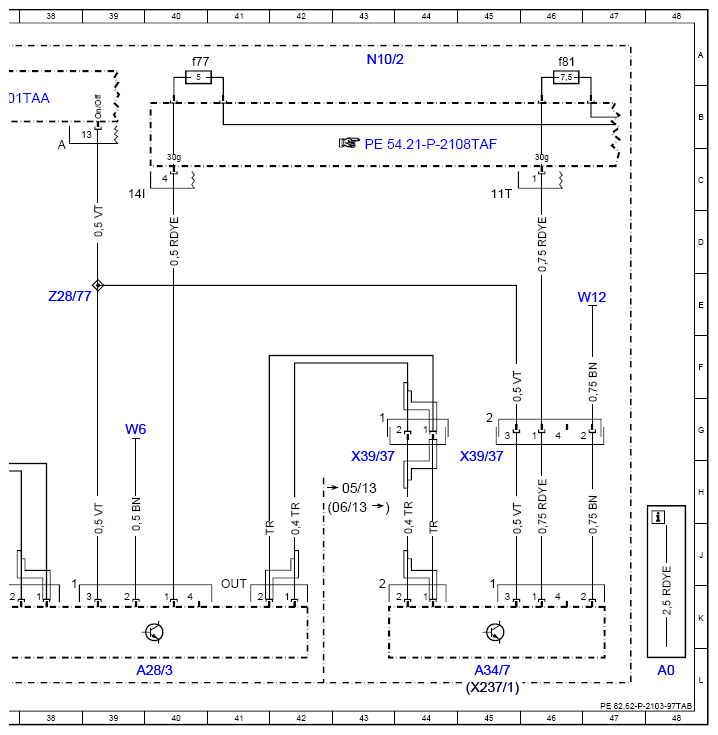

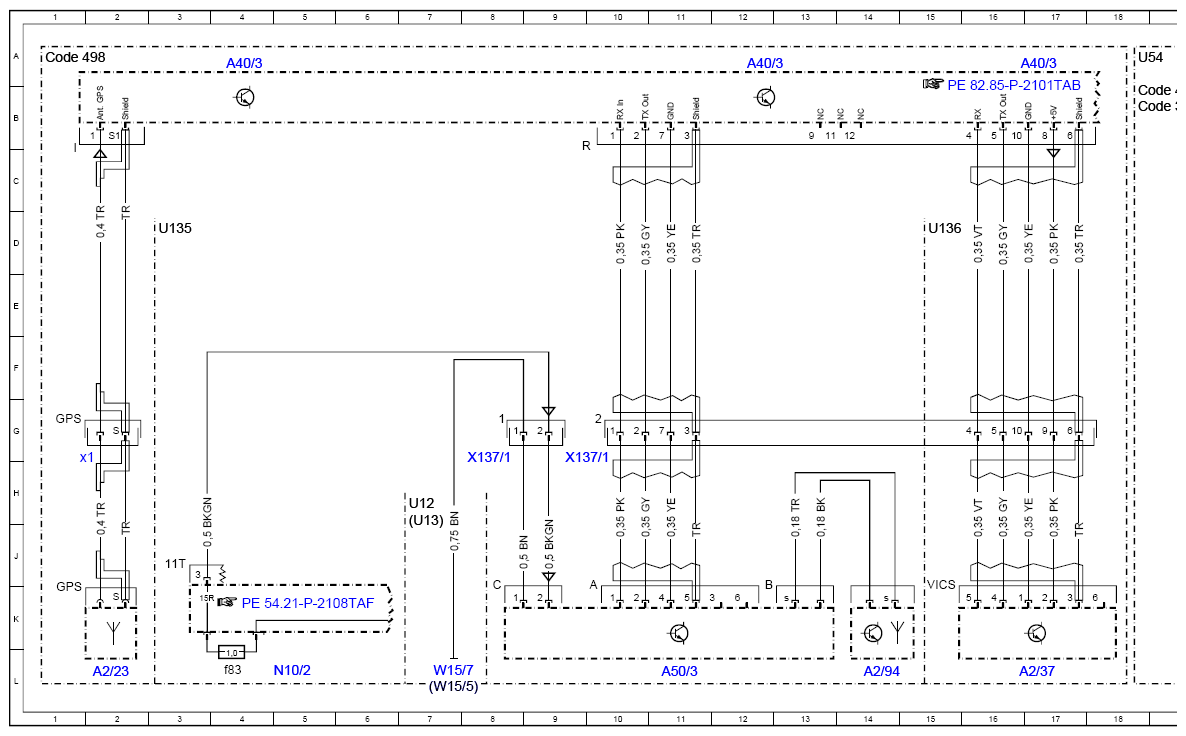

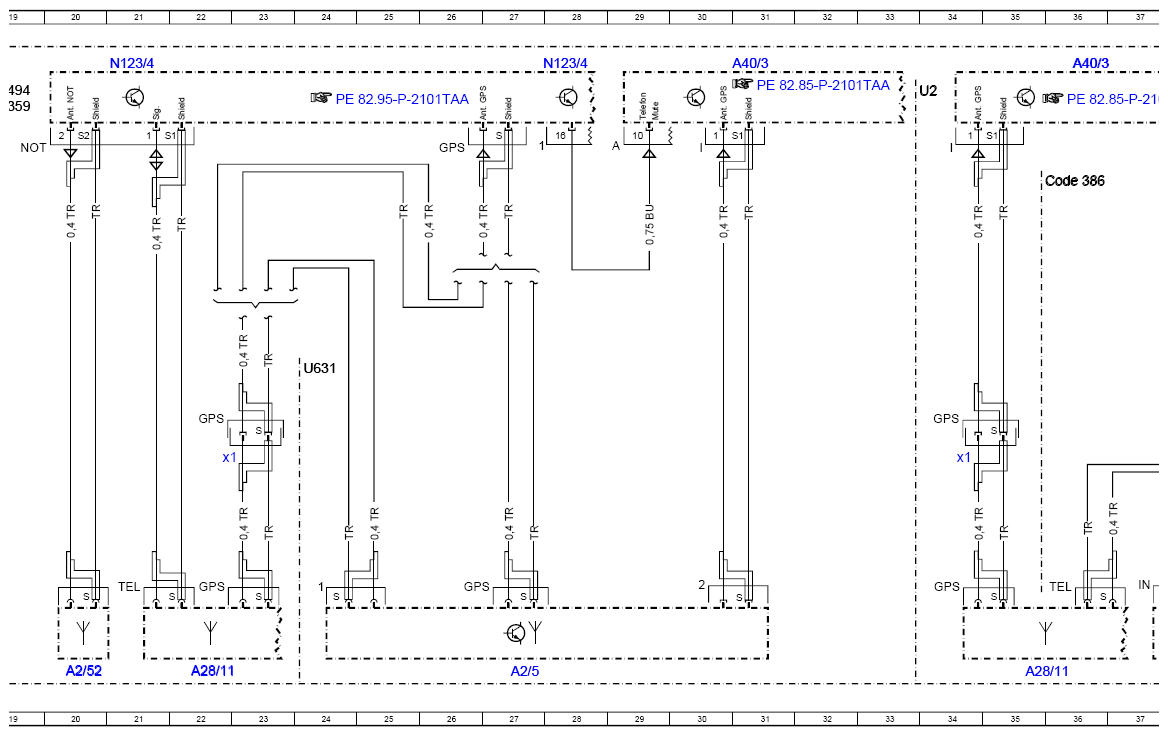

(Wiring Diagram For Antenna Module - PE82.62-P-2103-97TAB)
Model 172.4
up to 2/29/16
Part 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 48L |
| A2/23 | GPS antenna | 2L |
| A2/23x1 | GPS antenna electrical connector | 1H |
| A2/37 | VICS control unit | 17L |
| A2/5 | Global positioning system antenna splitter | 27L |
| A2/52 | Emergency call system antenna | 20L |
| A2/94 | ETC/DSRC antenna | 14L |
| A28/11 | Multifunction antenna | 22L |
| A28/11 | Multifunction antenna | 35L |
| A28/11x1 | GPS multifunction antenna electrical connector | 22H |
| A28/11x1 | GPS multifunction antenna electrical connector | 34H |
| A28/3 | Cellular telephone system antenna amplifier/compensator | 40L |
| A34/7 | Bluetooth® module | 45L |
| A40/3 | COMAND® control unit | 4A |
| A40/3 | COMAND® control unit | 17A |
| A40/3 | COMAND® control unit | 12A |
| A40/3 | COMAND® control unit | 31A |
| A40/3 | COMAND® control unit | 36A |
| A50/3 | Electronic Toll Collection control unit | 11L |
| Code 359 | TELEAID emergency call system | 18B |
| Code 386 | Comfort telephony | 35C |
| Code 494 | USA version | 18B |
| Code 498 | Japan version | 1A |
| N10/2 | Rear SAM control unit with fuse and relay module | 5L |
| N10/2 | Rear SAM control unit with fuse and relay module | 43A |
| N10/2f77 | Fuse 77 | 40A |
| N10/2f81 | Fuse 81 | 46A |
| N10/2f83 | Fuse 83 | 4L |
| N123/4 | Emergency call system control unit | 21A |
| N123/4 | Emergency call system control unit | 28A |
| U12 | Valid for left-hand drive vehicles | 7H |
| U13 | Valid for right-hand drive vehicles | 7J |
| U135 | Valid for Electronic Toll Collection | 3D |
| U136 | Valid for Vehicle Information and Communication System (VICS) | 15D |
| U2 | Valid for all except USA | 33B |
| U54 | Valid for all except Japan | 18A |
| U631 | Valid for COMAND® | 24F |
| W12 | Ground point (center console) | 47E |
| W15/5 | Left front footwell ground point | 7L |
| W15/7 | Right front footwell ground point | 7L |
| W6 | Left wheel arch trunk ground point | 39G |
| X137/1 | VICS and Electronic Toll Collection power supply electrical connector | 10H |
| X137/1 | VICS and Electronic Toll Collection power supply electrical connector | 8H |
| X237/1 | Mobile phone contact plate | 45L |
| X39/37 | Mobile phone electrical connector | 43H |
| X39/37 | Mobile phone electrical connector | 45H |
| Z28/77 | Compensator switching signal connector sleeve, receiver on/off | 38E |
