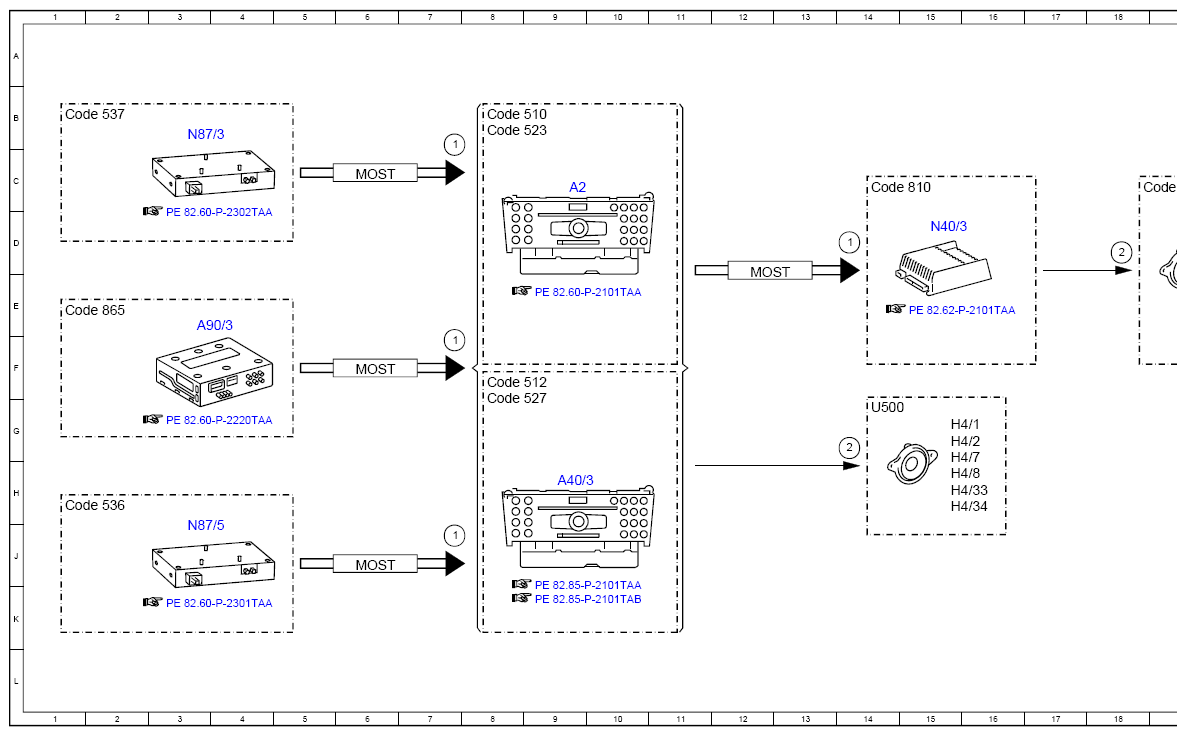

Electrical Function Schematic For Speaker System Function - PE82.62-P-2300-97TAA
Model 172.4
up to model year 2017
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Audio, signal | 7F |
| 1 | Audio, signal | 7C |
| 1 | Audio, signal | 7J |
| 1 | Audio, signal | 14D |
| 2 | Speaker, actuation | 18D |
| 2 | Speaker, actuation | 14G |
| A2 | Radio | 9C |
| A40/3 | COMAND® control unit | 9H |
| A90/3 | TV digital tuner | 3E |
| Code 510 | Audio 20 with CD changer | 8B |
| Code 512 | COMAND® APS with DVD changer | 8F |
| Code 523 | Audio 20 radio | 8B |
| Code 527 | COMAND® APS with single DVD drive (with navigation) | 8G |
| Code 536 | SIRIUS satellite radio | 1H |
| Code 537 | Digital radio | 1B |
| Code 810 | Sound system | 14C |
| Code 810 | Sound system | 18C |
| Code 865 | TV tuner (digital) | 1E |
| H4/1 | Left door speaker | 15G |
| H4/2 | Right door speaker | 15G |
| H4/27 | Center instrument panel speaker | 20D |
| H4/33 | Left door tweeter | 20D |
| H4/33 | Left door tweeter | 15H |
| H4/34 | Right door tweeter | 20D |
| H4/34 | Right door tweeter | 15H |
| H4/49 | Center rear speaker | 20E |
| H4/7 | Left rear speaker | 20C |
| H4/7 | Left rear speaker | 15H |
| H4/8 | Right rear speaker | 20D |
| H4/8 | Right rear speaker | 15H |
| H4/86 | Left door midrange speaker | 20E |
| H4/87 | Right door midrange speaker | 20E |
| H4/88 | Left door woofer | 20E |
| H4/89 | Right door woofer | 20F |
| MOST | Media Oriented System Transport | 6F |
| MOST | Media Oriented System Transport | 6C |
| MOST | Media Oriented System Transport | 6J |
| MOST | Media Oriented System Transport | 12E |
| N40/3 | Sound system amplifier control unit | 15D |
| N87/3 | Digital Audio Broadcasting control unit | 3B |
| N87/5 | Satellite digital audio radio (SDAR) control unit | 3J |
| U500 | Not valid for sound system | 14G |
