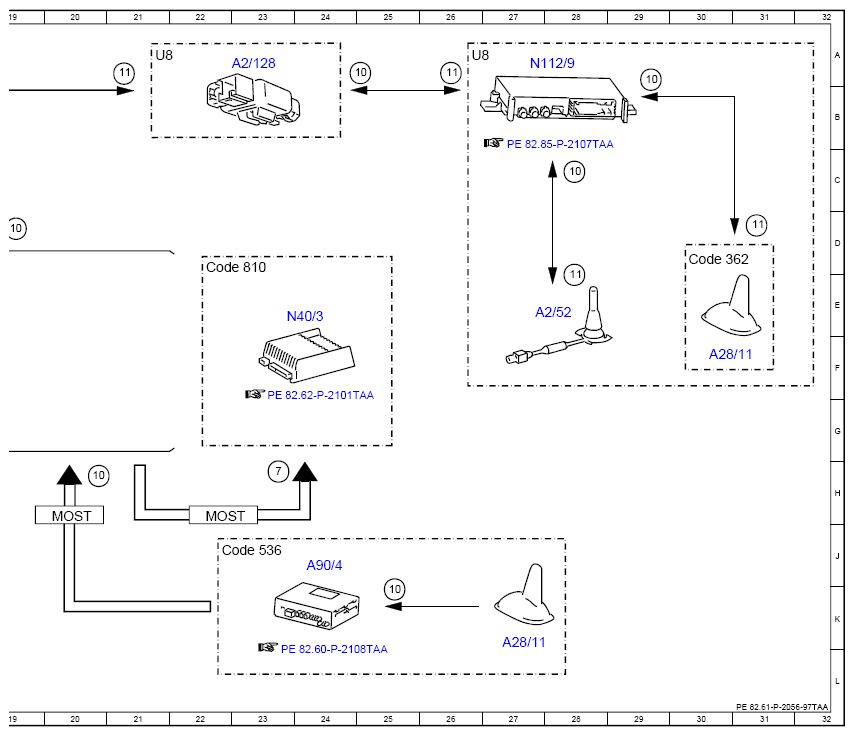

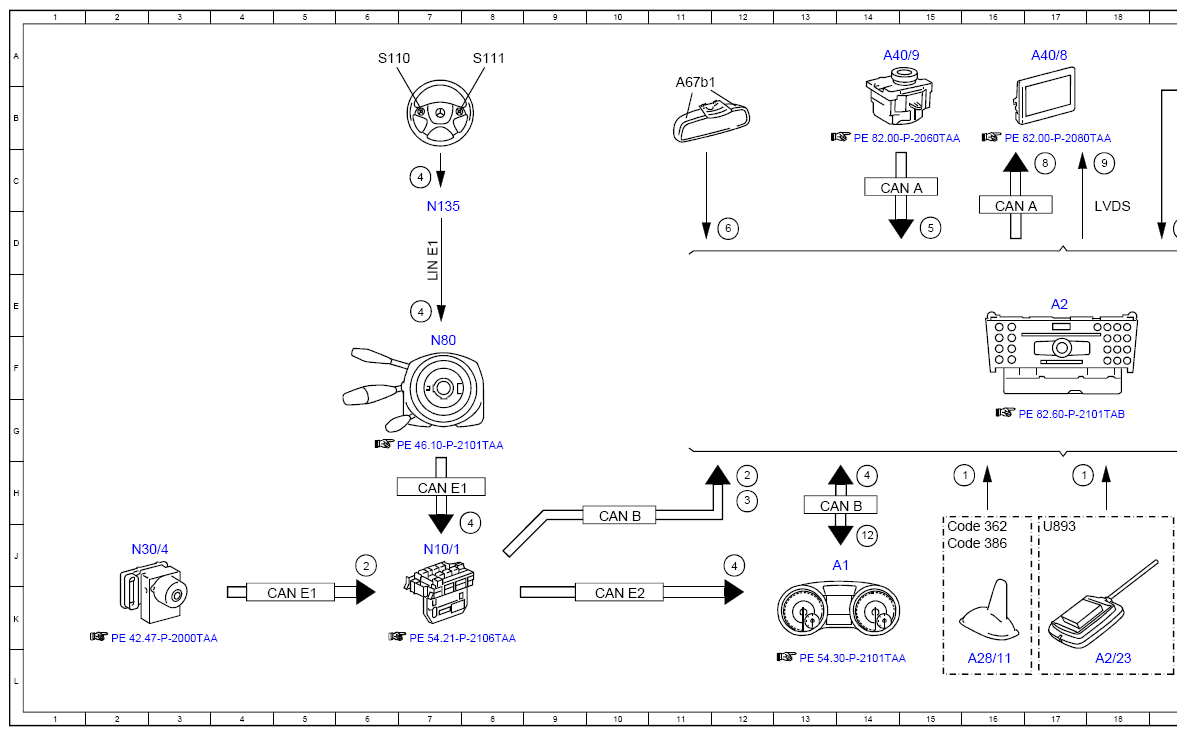

Electrical Function Schematic For Navigation System Function - PE82.61-P-2056-97TAA
Model 172.4
as of model year 2017
with code 357 (Map navigation)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | GPS, signal | 16H |
| 1 | GPS, signal | 17H |
| 10 | Traffic data, signal | 19D |
| 10 | Traffic data, signal | 24A |
| 10 | Traffic data, signal | 20H |
| 10 | Traffic data, signal | 25K |
| 10 | Traffic data, signal | 28C |
| 10 | Traffic data, signal | 29A |
| 11 | Position data, signal | 21A |
| 11 | Position data, signal | 26A |
| 11 | Position data, signal | 28E |
| 11 | Position data, signal | 31D |
| 12 | Instrument cluster indicator, signal | 14H |
| 2 | Wheel speed, signal | 6J |
| 2 | Wheel speed, signal | 12H |
| 3 | Reverse gear, status | 12H |
| 4 | Multifunction steering wheel button group, signal | 14H |
| 4 | Multifunction steering wheel button group, signal | 7C |
| 4 | Multifunction steering wheel button group, signal | 7E |
| 4 | Multifunction steering wheel button group, signal | 8J |
| 4 | Multifunction steering wheel button group, signal | 12J |
| 5 | Operation, signal | 15D |
| 6 | Voice input, signal | 12D |
| 7 | Sound system amplifier, actuation | 23H |
| 8 | Switch-on request, signal | 17C |
| 9 | Low voltage differential signal video signal data transfer, signal | 18C |
| A1 | Instrument cluster | 13J |
| A2 | Radio | 17E |
| A2/128 | USB splitter | 23A |
| A2/23 | GPS antenna | 18L |
| A2/52 | Emergency call system antenna | 28E |
| A28/11 | Multifunction antenna | 16L |
| A28/11 | Multifunction antenna | 27K |
| A28/11 | Multifunction antenna | 30F |
| A40/8 | Audio/COMAND® display | 17A |
| A40/9 | Audio/COMAND® control panel | 14A |
| A67b1 | Inside rearview mirror microphone | 11B |
| A90/4 | Tuner unit | 24J |
| CAN A | Telematics CAN | 14C |
| CAN A | Telematics CAN | 16C |
| CAN B | Interior CAN | 13H |
| CAN B | Interior CAN | 10H |
| CAN E1 | Chassis CAN 1 | 7H |
| CAN E1 | Chassis CAN 1 | 5K |
| CAN E2 | Chassis CAN 2 | 10K |
| Code 362 | HERMES LTE | 15J |
| Code 362 | HERMES LTE | 30D |
| Code 386 | Comfort telephony | 15J |
| Code 536 | SIRIUS satellite radio | 22J |
| Code 810 | Sound system | 22D |
| LIN E1 | Steering LIN | 7D |
| LVDS | Low voltage differential signal | 18C |
| MOST | Media Oriented System Transport | 22H |
| MOST | Media Oriented System Transport | 20H |
| N10/1 | Front SAM control unit with fuse and relay module | 7J |
| N112/9 | HERMES control unit | 27A |
| N135 | Steering wheel electronics | 7C |
| N30/4 | Electronic Stability Program control unit | 2J |
| N40/3 | Sound system amplifier control unit | 24E |
| N80 | Steering column module control unit | 7F |
| S110 | Left multifunction steering wheel button group | 6A |
| S111 | Right multifunction steering wheel button group | 8A |
| U8 | Valid for code 367 (Live Traffic Information) and subscription for real-time traffic data | 21A |
| U8 | Valid for code 367 (Live Traffic Information) and subscription for real-time traffic data | 26A |
| U893 | Not valid for code 362 (HERMES LTE) or for code 386 (Comfort telephony) | 17J |
