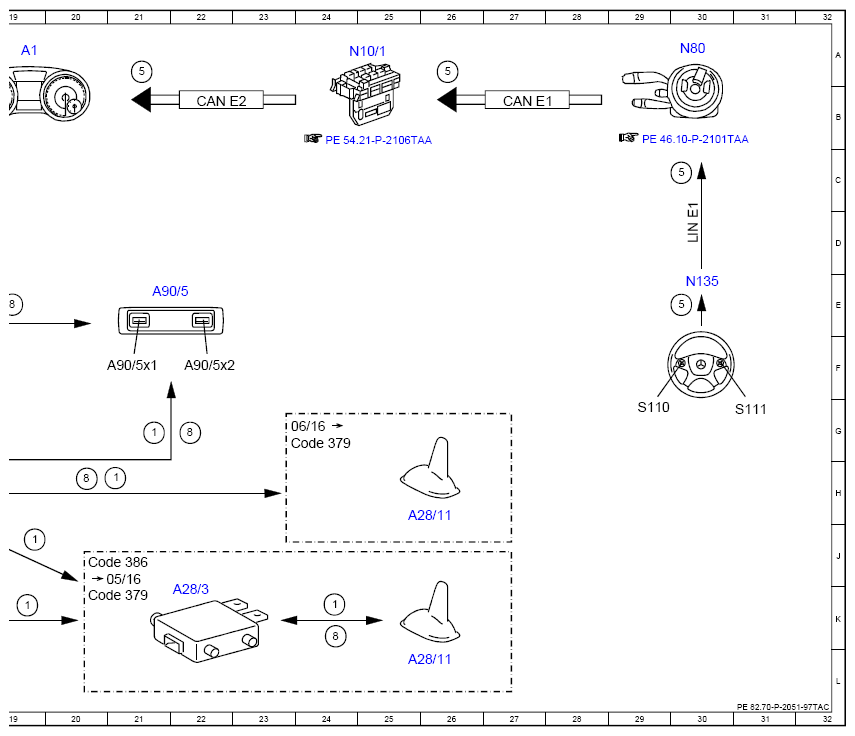

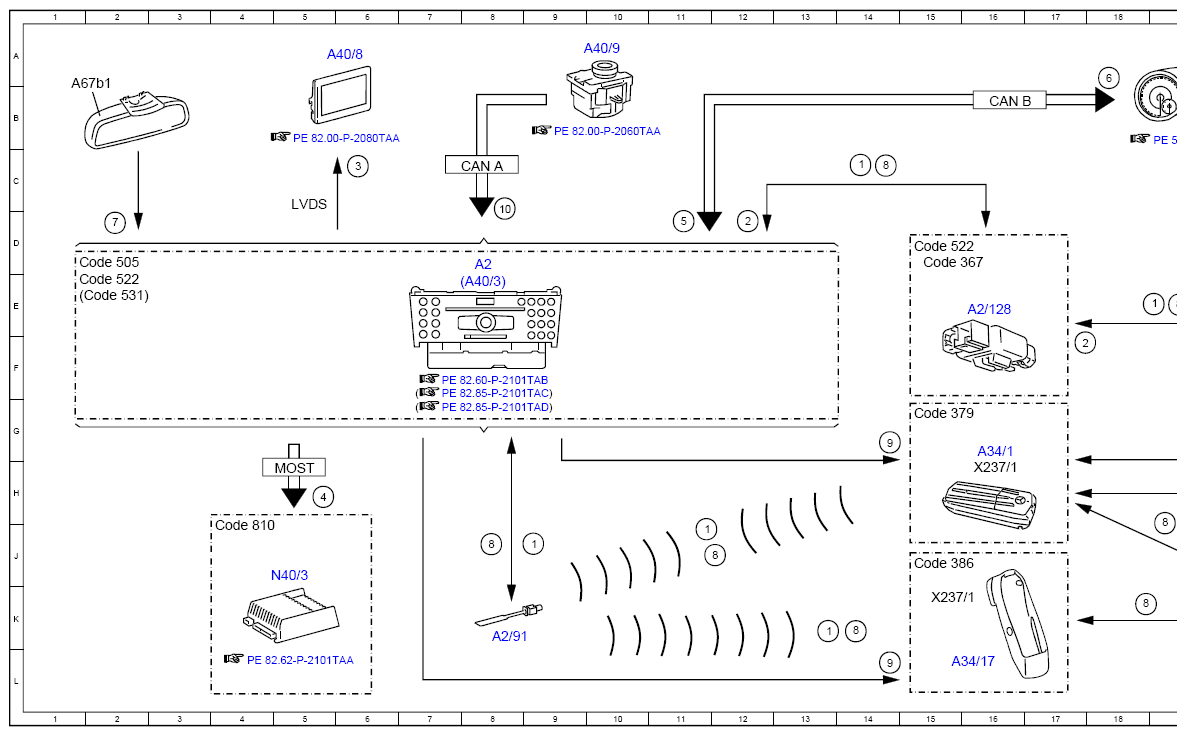

Electrical Function Schematic For Cellular Phone - PE82.70-P-2051-97TAC
Model 172.4
as of model year 2017
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Telephone, signal | 9J |
| 1 | Telephone, signal | 24K |
| 1 | Telephone, signal | 19J |
| 1 | Telephone, signal | 19K |
| 1 | Telephone, signal | 13K |
| 1 | Telephone, signal | 11J |
| 1 | Telephone, signal | 21G |
| 1 | Telephone, signal | 14B |
| 1 | Telephone, signal | 19E |
| 1 | Telephone, signal | 21H |
| 10 | Operation, signal | 8D |
| 2 | Address data, signal | 12D |
| 2 | Address data, signal | 17E |
| 3 | Low voltage differential signal video signal data transfer, signal | 6C |
| 4 | Sound system amplifier, actuation | 5H |
| 5 | Multifunction steering wheel button group, signal | 11D |
| 5 | Multifunction steering wheel button group, signal | 30E |
| 5 | Multifunction steering wheel button group, signal | 30C |
| 5 | Multifunction steering wheel button group, signal | 26A |
| 5 | Multifunction steering wheel button group, signal | 21A |
| 6 | Instrument cluster, message | 18A |
| 7 | Voice input, signal | 2D |
| 8 | Internet, signal | 8J |
| 8 | Internet, signal | 12J |
| 8 | Internet, signal | 18K |
| 8 | Internet, signal | 19J |
| 8 | Internet, signal | 14K |
| 8 | Internet, signal | 24K |
| 8 | Internet, signal | 22G |
| 8 | Internet, signal | 20H |
| 8 | Internet, signal | 14B |
| 8 | Internet, signal | 19E |
| 9 | Switch-on request, signal | 14G |
| 9 | Switch-on request, signal | 14L |
| A1 | Instrument cluster | 19A |
| A2 | Radio | 8D |
| A2/128 | USB splitter | 16E |
| A2/91 | Bluetooth® antenna | 8K |
| A28/11 | Multifunction antenna | 25L |
| A28/11 | Multifunction antenna | 25H |
| A28/3 | Cellular telephone system antenna amplifier/compensator | 22K |
| A34/1 | Telephone module with Bluetooth® (SAP profile) | 16G |
| A34/17 | Universal smartphone cradle | 16L |
| A40/3 | COMAND® control unit | 8E |
| A40/8 | Audio/COMAND® display | 6A |
| A40/9 | Audio/COMAND® control panel | 10A |
| A67b1 | Inside rearview mirror microphone | 1B |
| A90/5 | Multimedia connection unit | 21E |
| A90/5x1 | USB connector 1 | 21F |
| A90/5x2 | USB connector 2 | 22F |
| CAN A | Telematics CAN | 8C |
| CAN B | Interior CAN | 16B |
| CAN E1 | Chassis CAN 1 | 27B |
| CAN E2 | Chassis CAN 2 | 22B |
| Code 367 | Live Traffic Information | 15D |
| Code 379 | Telephone module with Bluetooth® (SAP profile) | 15G |
| Code 379 | Telephone module with Bluetooth® (SAP profile) | 20K |
| Code 379 | Telephone module with Bluetooth® (SAP profile) | 23G |
| Code 386 | Comfort telephony | 15J |
| Code 386 | Comfort telephony | 20J |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 1D |
| Code 522 | Audio 20 radio | 15D |
| Code 522 | Audio 20 radio | 1E |
| Code 531 | COMAND® APS | 1E |
| Code 810 | Sound system | 4J |
| LIN E1 | Steering LIN | 30D |
| LVDS | Low voltage differential signal | 5C |
| MOST | Media Oriented System Transport | 5H |
| N10/1 | Front SAM control unit with fuse and relay module | 25A |
| N135 | Steering wheel electronics | 30E |
| N40/3 | Sound system amplifier control unit | 5J |
| N80 | Steering column module control unit | 30A |
| S110 | Left multifunction steering wheel button group | 29G |
| S111 | Right multifunction steering wheel button group | 31G |
| X237/1 | Mobile phone contact plate | 15K |
| X237/1 | Mobile phone contact plate | 16H |
