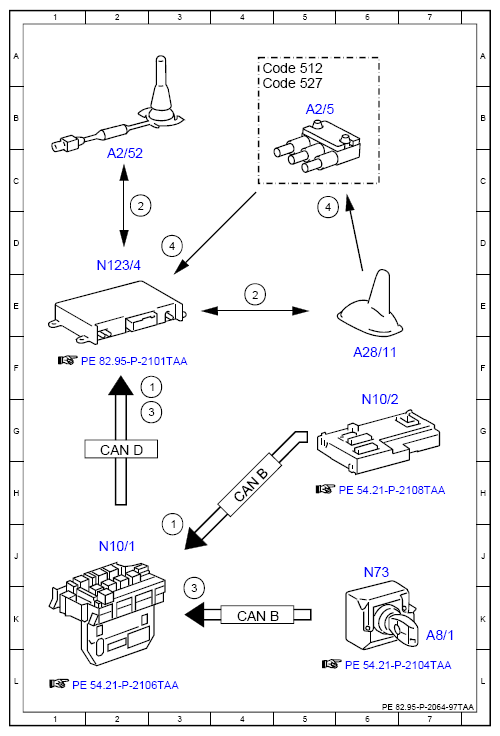

Electrical Function Diagram For Vehicle Location, Function - PE82.95-P-2064-97TAA
Model 172.4
with code 348 (Emergency call/assistant system)
Model 172.4
with code 359 (TELE AID emergency call system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | ATA [EDW] alarm, signal | 3F |
| 1 | ATA [EDW] alarm, signal | 3J |
| 2 | Telephone, signal | 2C |
| 2 | Telephone, signal | 4E |
| 3 | Circuit 15, status | 3G |
| 3 | Circuit 15, status | 3K |
| 4 | Navigation data, signal | 3D |
| 4 | Navigation data, signal | 5C |
| A2/5 | Global positioning system antenna splitter | 5B |
| A2/52 | Emergency call system antenna | 2C |
| A28/11 | Multifunction antenna | 6F |
| A8/1 | Transmitter key | 7K |
| CAN B | Interior CAN | 4H |
| CAN B | Interior CAN | 4K |
| CAN D | Diagnostic CAN | 2G |
| Code 512 | COMAND® APS with DVD changer | 4A |
| Code 527 | COMAND® APS (with navigation) | 4B |
| N10/1 | Front SAM control unit with fuse and relay module | 2J |
| N10/2 | Rear SAM control unit with fuse and relay module | 6G |
| N123/4 | Emergency call system control unit | 2D |
| N73 | Electronic ignition switch control unit | 6J |
