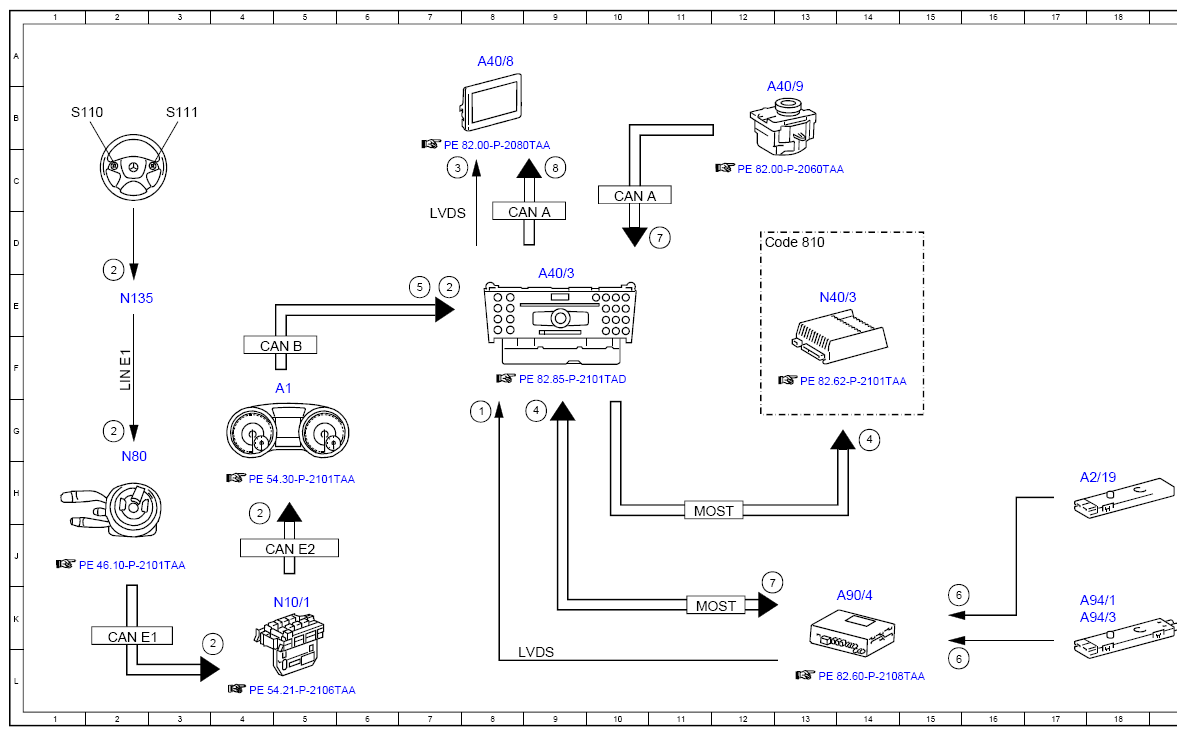

Electrical Function Diagram For TV Mode, Function - PE82.85-P-2065-97TAB
Model 172.4
as of model year 2017
with code 865 (digital TV)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Video and TV, signal | 8G |
| 2 | Multifunction steering wheel button group, signal | 2G |
| 2 | Multifunction steering wheel button group, signal | 4K |
| 2 | Multifunction steering wheel button group, signal | 2D |
| 2 | Multifunction steering wheel button group, signal | 4H |
| 2 | Multifunction steering wheel button group, signal | 7E |
| 3 | Video, signal | 7C |
| 4 | Audio, signal | 9G |
| 4 | Audio, signal | 14G |
| 5 | Vehicle speed, signal | 7E |
| 6 | TV antennas, signal | 19L |
| 6 | TV antennas, signal | 15L |
| 6 | TV antennas, signal | 19H |
| 6 | TV antennas, signal | 15K |
| 7 | Operation, signal | 11D |
| 7 | Operation, signal | 12J |
| 8 | Switch-on request, signal | 9C |
| A1 | Instrument cluster | 5F |

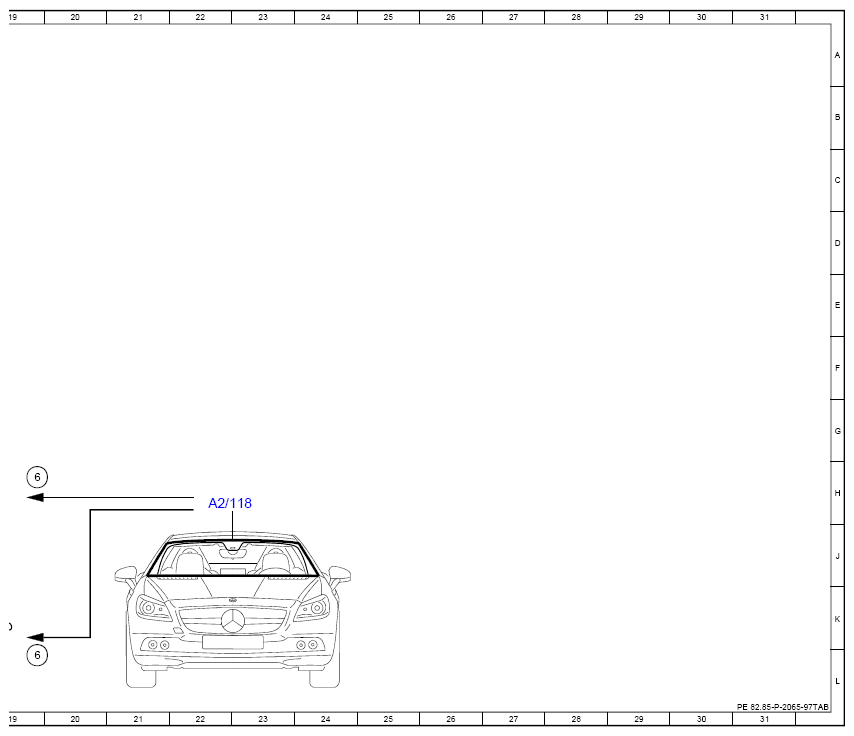

| A2/118 | Windshield antenna | 22H |
| A2/19 | FM 2, DAB and TV antenna amplifier | 17H |
| A40/3 | COMAND® control unit | 9E |
| A40/8 | Audio/COMAND® display | 8A |
| A40/9 | Audio/COMAND® control panel | 13B |
| A90/4 | Tuner unit | 14K |
| A94/1 | TV 1 antenna amplifier | 17K |
| A94/3 | TV 3 antenna amplifier | 17K |
| CAN A | Telematics CAN | 8D |
| CAN A | Telematics CAN | 10C |
| CAN B | Interior CAN | 4F |
| CAN E1 | Chassis CAN 1 | 2K |
| CAN E2 | Chassis CAN 2 | 5J |
| Code 810 | Sound system | 12D |
| LIN E1 | Steering LIN | 2F |
| LVDS | Low voltage differential signal | 7D |
| LVDS | Low voltage differential signal | 9L |
| MOST | Media Oriented System Transport | 11K |
| MOST | Media Oriented System Transport | 11H |
| N10/1 | Front SAM control unit with fuse and relay module | 5K |
| N135 | Steering wheel electronics | 2E |
| N40/3 | Sound system amplifier control unit | 13E |
| N80 | Steering column module control unit | 2G |
| S110 | Left multifunction steering wheel button group | 1B |
| S111 | Right multifunction steering wheel button group | 3B |
