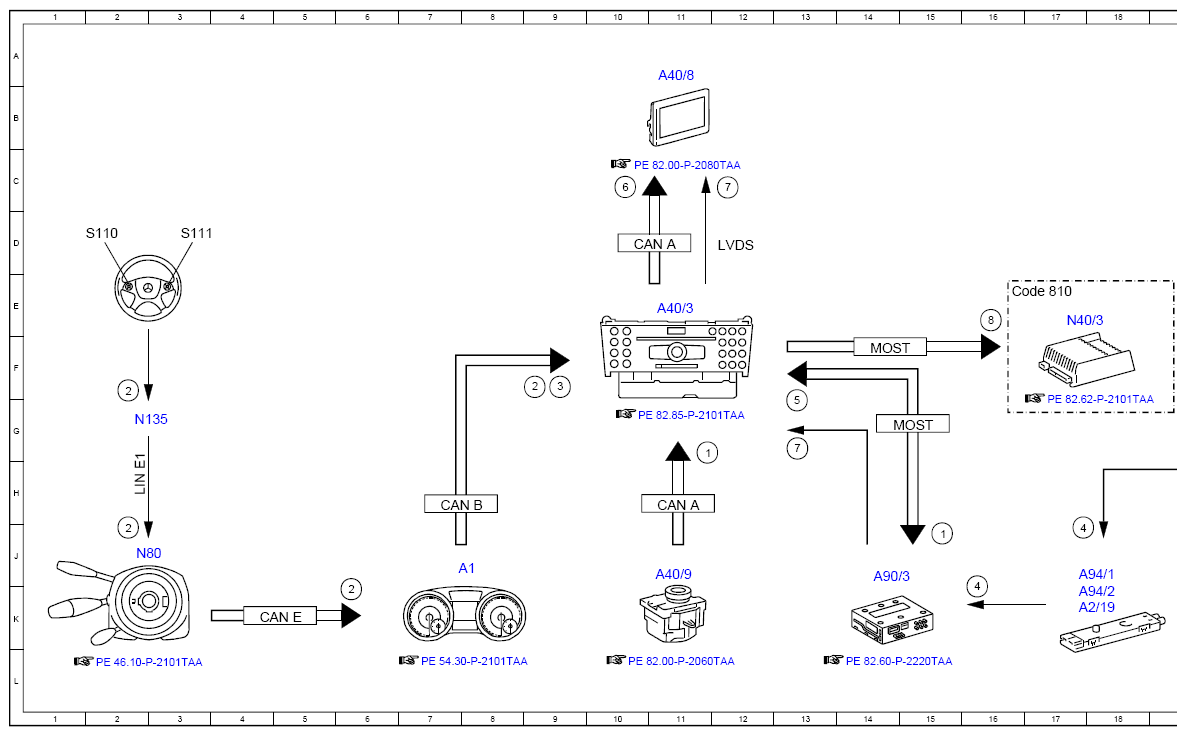

Electrical Function Diagram For TV Mode, Function - PE82.85-P-2065-97TAA
Model 172.4
up to model year 2017
with code 865 (digital TV)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 11G |
| 1 | Operation, signal | 15J |
| 2 | Multifunction steering wheel button group, signal | 2J |
| 2 | Multifunction steering wheel button group, signal | 6K |
| 2 | Multifunction steering wheel button group, signal | 2F |
| 2 | Multifunction steering wheel button group, signal | 9F |
| 3 | Vehicle speed, signal | 9F |
| 4 | TV antennas, signal | 16K |
| 4 | TV antennas, signal | 17J |
| 5 | Audio, signal | 13G |
| 6 | Switch-on request, signal | 10C |
| 7 | Video, signal | 13G |
| 7 | Video, signal | 12C |
| 8 | Sound system amplifier, actuation | 16E |
| A1 | Instrument cluster | 8J |
| A2/118 | Windshield antenna | 21H |
| A2/19 | FM 2, DAB and TV antenna amplifier | 17K |
| A40/3 | COMAND® control unit | 11E |
| A40/8 | Audio/COMAND® display | 11A |
| A40/9 | Audio/COMAND® control panel | 11J |
| A90/3 | TV digital tuner | 14J |
| A94/1 | TV 1 antenna amplifier | 17J |
| A94/2 | TV 2 antenna amplifier | 17K |
| CAN A | Telematics CAN | 11H |
| CAN A | Telematics CAN | 10D |
| CAN B | Interior CAN | 7H |
| CAN E | Chassis CAN | 4K |
| Code 810 | Sound system | 16E |
| LIN E1 | Steering LIN | 2H |
| LVDS | Low voltage differential signal | 12D |
| MOST | Media Oriented System Transport | 15G |
| MOST | Media Oriented System Transport | 14F |
| N135 | Steering wheel electronics | 2G |
| N40/3 | Sound system amplifier control unit | 17E |
| N80 | Steering column module control unit | 2J |
| S110 | Left multifunction steering wheel button group | 2D |
| S111 | Right multifunction steering wheel button group | 3D |
