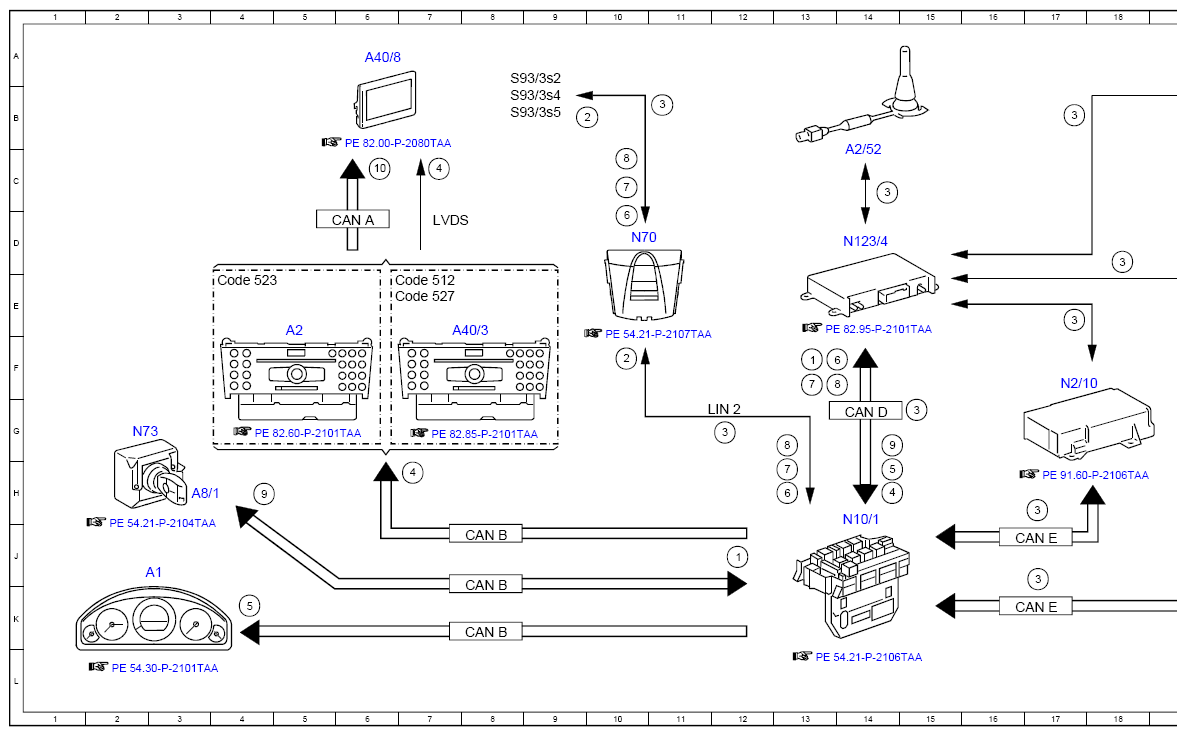

Electrical Function Diagram For Status Display Of Emergency Call System, Function - PE82.95-P-2061-97TAA
MODEL 172.4
with CODE 348 (Emergency call/assistant system)
with CODE 359 (TELE AID emergency call system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15R, status | 12J |
| 1 | Circuit 15R, status | 13F |
| 10 | Switch-on request, signal | 6C |
| 2 | Status indication, signal | 10F |
| 2 | Status indication, signal | 9B |
| 3 | Check signal, signal | 17J |
| 3 | Check signal, signal | 17H |
| 3 | Check signal, signal | 15G |
| 3 | Check signal, signal | 12G |
| 3 | Check signal, signal | 14C |
| 3 | Check signal, signal | 17E |
| 3 | Check signal, signal | 18D |
| 3 | Check signal, signal | 17B |
| 3 | Check signal, signal | 22C |
| 3 | Check signal, signal | 11B |
| 4 | Audio/COMAND® display, message | 7H |
| 4 | Audio/COMAND® display, message | 14H |
| 4 | Audio/COMAND® display, message | 7C |
| 5 | Instrument cluster, message | 4K |
| 5 | Instrument cluster, message | 14H |
| 6 | Manual emergency call, signal | 13H |
| 6 | Manual emergency call, signal | 13F |
| 6 | Manual emergency call, signal | 10D |
| 7 | Breakdown assistance, signal | 13H |
| 7 | Breakdown assistance, signal | 10C |
| 7 | Breakdown assistance, signal | 13F |
| 8 | MB-Info, signal | 13G |
| 8 | MB-Info, signal | 10C |
| 8 | MB-Info, signal | 13F |
| 9 | Unlock central locking, request | 4H |
| 9 | Unlock central locking, request | 14G |
| A1 | Instrument cluster | 2J |
| A2 | Radio | 5E |
| A2/5 | Global positioning system antenna splitter | 22E |
| A2/52 | Emergency call system antenna | 14C |
| A28/11 | Multifunction antenna | 21B |
| A40/3 | COMAND® control unit | 7E |
| A40/8 | Audio/COMAND® display | 6A |
| A8/1 | Transmitter key | 3H |
| CAN A | Telematics CAN | 6D |
| CAN B | Interior CAN | 8K |
| CAN B | Interior CAN | 8K |
| CAN B | Interior CAN | 8J |
| CAN D | Diagnostic CAN | 14G |
| CAN E | Chassis CAN | 17K |
| CAN E | Chassis CAN | 17J |
| Code 512 | COMAND® APS with DVD changer | 21D |
| Code 512 | COMAND® APS with DVD changer | 6E |
| Code 523 | Audio 20 radio | 4E |
| Code 527 | COMAND® APS (with navigation) | 6E |
| Code 527 | COMAND® APS (with navigation) | 21D |
| LIN 2 | Wiper/inside rearview mirror LIN | 12G |
| LVDS | Low voltage differential signal | 7D |
| N10/1 | Front SAM control unit with fuse and relay module | 14H |
| N123/4 | Emergency call system control unit | 14D |
| N2/10 | Supplemental restraint system control unit | 17F |
| N30/4 | Electronic Stability Program control unit | 21H |
| N70 | Overhead control panel control unit | 10D |
| N73 | Electronic ignition switch control unit | 2G |
| S93/3s2 | Emergency call system button | 9A |
| S93/3s4 | Breakdown assistance button | 9B |
| S93/3s5 | MB-Info button | 9B |
