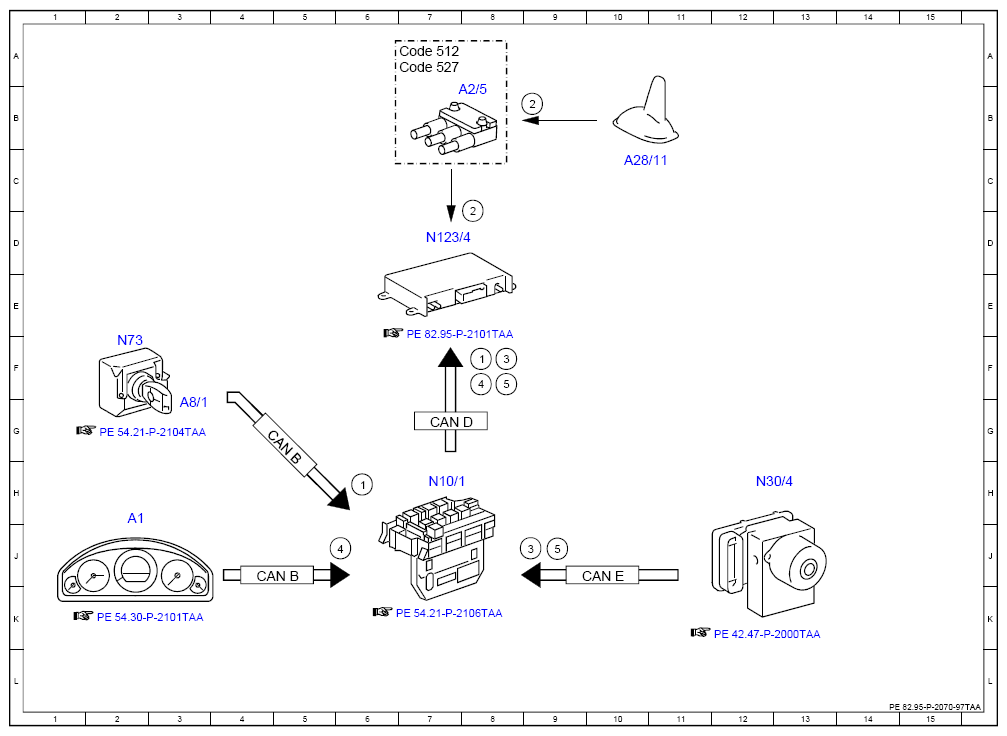

Electrical Function Diagram For Position Finding, Function - PE82.95-P-2070-97TAA
MODEL 172.4
with CODE 348 (Emergency call/assistant system)
with CODE 359 (TELE AID emergency call system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15R, status | 6H |
| 1 | Circuit 15R, status | 8F |
| 2 | GPS, signal | 8D |
| 2 | GPS, signal | 9B |
| 3 | Wheel speed, signal | 8F |
| 3 | Wheel speed, signal | 9J |
| 4 | Travel distance, signal | 6J |
| 4 | Travel distance, signal | 8F |
| 5 | Direction of travel, signal | 8F |
| 5 | Direction of travel, signal | 9J |
| A1 | Instrument cluster | 2H |
| A2/5 | Global positioning system antenna splitter | 8B |
| A28/11 | Multifunction antenna | 10C |
| A8/1 | Transmitter key | 3G |
| CAN B | Interior CAN | 4J |
| CAN B | Interior CAN | 4G |
| CAN D | Diagnostic CAN | 7G |
| CAN E | Chassis CAN | 10J |
| Code 512 | COMAND® APS with DVD changer | 7A |
| Code 527 | COMAND® APS (with navigation) | 7A |
| N10/1 | Front SAM control unit with fuse and relay module | 7H |
| N123/4 | Emergency call system control unit | 7D |
| N30/4 | Electronic Stability Program control unit | 12H |
| N73 | Electronic ignition switch control unit | 2F |
