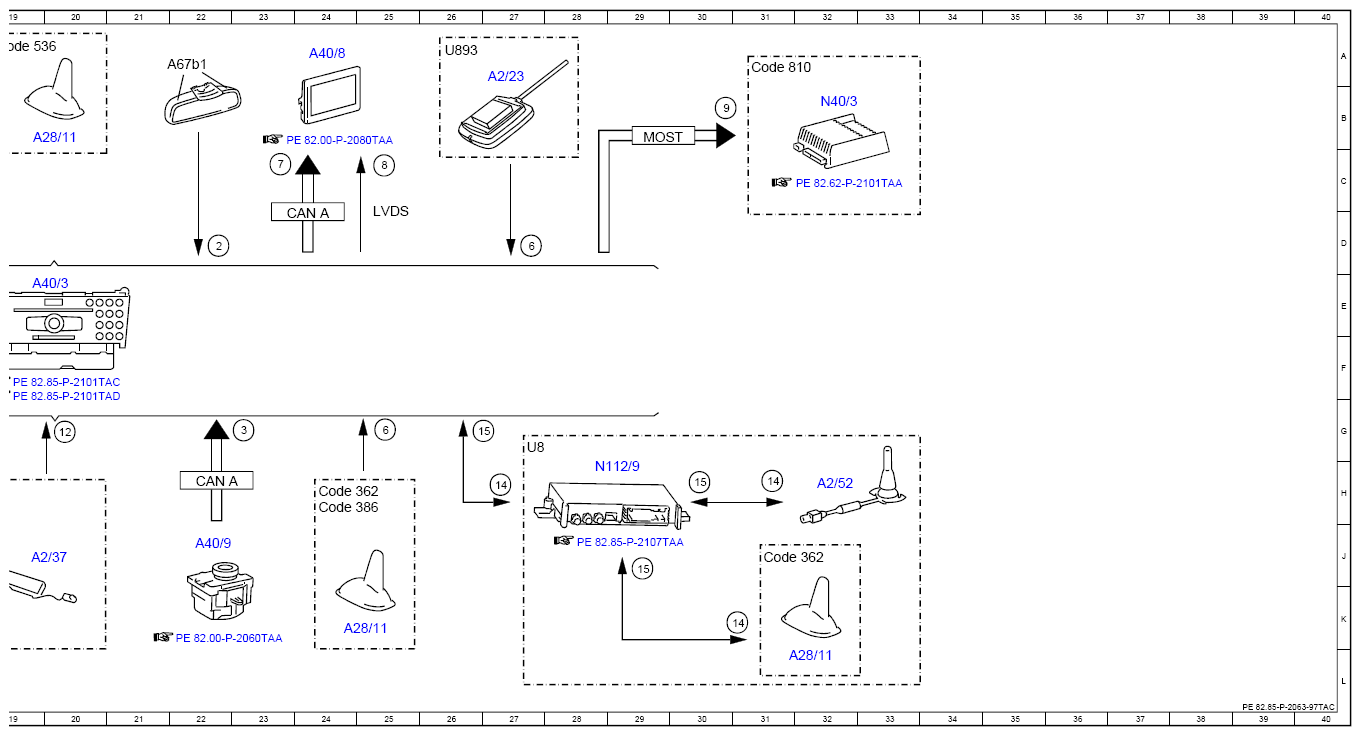

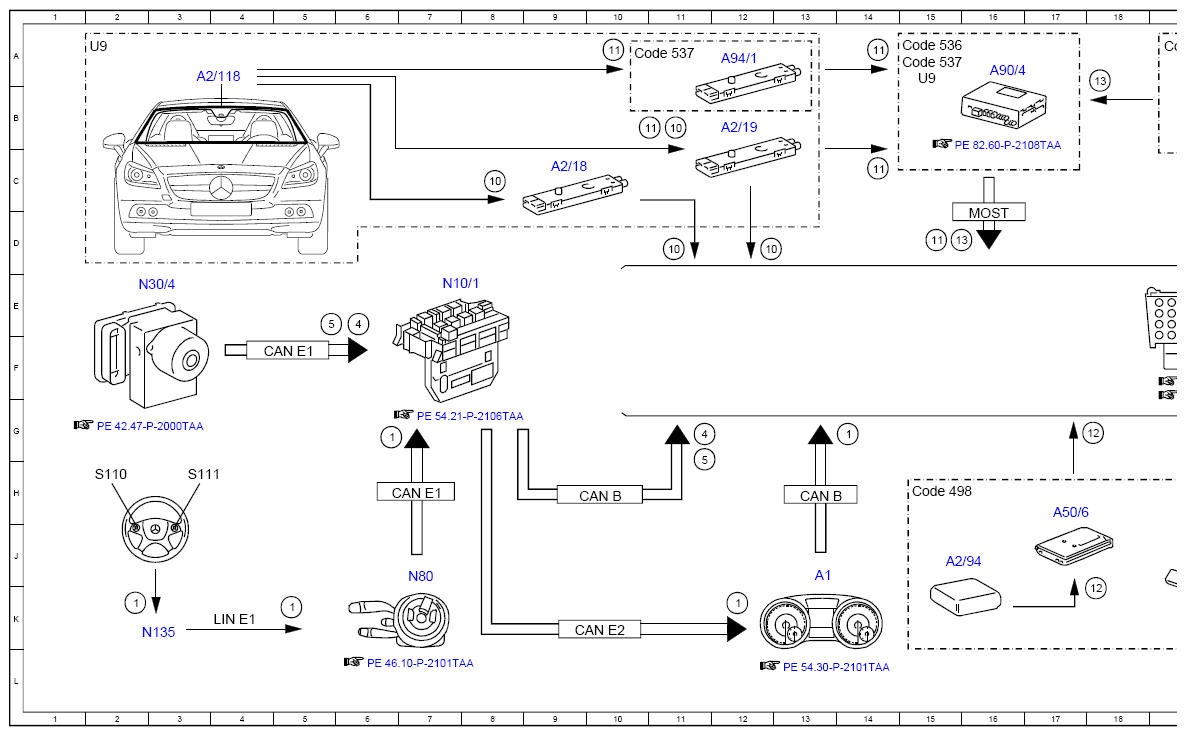

Electrical Function Diagram For Navigation Mode (COMAND®), Function - PE82.85-P-2063-97TAC
Model 172.4
as of model year 2017
with code 531 (COMAND® APS)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multifunction steering wheel button group, signal | 2K |
| 1 | Multifunction steering wheel button group, signal | 5K |
| 1 | Multifunction steering wheel button group, signal | 6G |
| 1 | Multifunction steering wheel button group, signal | 12K |
| 1 | Multifunction steering wheel button group, signal | 14G |
| 10 | FM antenna, signal | 12D |
| 10 | FM antenna, signal | 11D |
| 10 | FM antenna, signal | 8C |
| 10 | FM antenna, signal | 11B |
| 11 | DAB band III, signal | 10B |
| 11 | DAB band III, signal | 10A |
| 11 | DAB band III, signal | 14A |
| 11 | DAB band III, signal | 14C |
| 11 | DAB band III, signal | 15D |
| 12 | Vehicle Information and Communication System (VICS), signal | 18K |
| 12 | Vehicle Information and Communication System (VICS), signal | 20G |
| 12 | Vehicle Information and Communication System (VICS), signal | 18G |
| 13 | RTTD signal | 18A |
| 13 | RTTD signal | 16D |
| 14 | Position data, signal | 27H |
| 14 | Position data, signal | 31K |
| 14 | Position data, signal | 31H |
| 15 | Traffic data, signal | 30H |
| 15 | Traffic data, signal | 26G |
| 15 | Traffic data, signal | 29J |
| 2 | Voice input, signal | 22D |
| 3 | Operation, signal | 23G |
| 4 | Wheel speed, signal | 11G |
| 4 | Wheel speed, signal | 6E |
| 5 | Direction of travel, signal | 11H |
| 5 | Direction of travel, signal | 5E |
| 6 | GPS, signal | 25G |
| 6 | GPS, signal | 27D |
| 7 | Switch-on request, signal | 23C |
| 8 | Low voltage differential signal video signal data transfer, signal | 25C |
| 9 | Sound system amplifier, actuation | 30B |
| A1 | Instrument cluster | 13J |
| A2/118 | Windshield antenna | 3A |
| A2/18 | FM, AM and CL [ZV] antenna amplifier | 9C |
| A2/19 | FM 2, DAB and TV antenna amplifier | 12B |
| A2/23 | GPS antenna | 27A |
| A2/37 | VICS control unit | 19J |
| A2/52 | Emergency call system antenna | 32H |
| A2/94 | ETC/DSRC antenna | 15J |
| A28/11 | Multifunction antenna | 19B |
| A28/11 | Multifunction antenna | 24K |
| A28/11 | Multifunction antenna | 32L |
| A40/3 | COMAND® control unit | 19E |
| A40/8 | Audio/COMAND® display | 24A |
| A40/9 | Audio/COMAND® control panel | 22J |
| A50/6 | Dedicated Short-Range Communications control unit | 17H |
| A67b1 | Inside rearview mirror microphone | 22A |
| A90/4 | Tuner unit | 16A |
| A94/1 | TV 1 antenna amplifier | 12A |
| CAN A | Telematics CAN | 22H |
| CAN A | Telematics CAN | 24D |
| CAN B | Interior CAN | 10H |
| Page | 1222 of | 1516 |
| CAN B | Interior CAN | 13H |
| CAN E1 | Chassis CAN 1 | 7H |
| CAN E1 | Chassis CAN 1 | 5F |
| CAN E2 | Chassis CAN 2 | 10K |
| Code 362 | HERMES LTE | 24H |
| Code 362 | HERMES LTE | 31J |
| Code 386 | Comfort telephony | 24H |
| Code 498 | Japan version | 15H |
| Code 536 | SIRIUS satellite radio | 15A |
| Code 536 | SIRIUS satellite radio | 19A |
| Code 537 | Digital radio | 10A |
| Code 537 | Digital radio | 15A |
| Code 810 | Sound system | 31A |
| LIN E1 | Steering LIN | 4K |
| LVDS | Low voltage differential signal | 25D |
| MOST | Media Oriented System Transport | 29B |
| MOST | Media Oriented System Transport | 16D |
| N10/1 | Front SAM control unit with fuse and relay module | 7E |
| N112/9 | HERMES control unit | 29H |
| N135 | Steering wheel electronics | 2K |
| N30/4 | Electronic Stability Program control unit | 3E |
| N40/3 | Sound system amplifier control unit | 32B |
| N80 | Steering column module control unit | 7J |
| S110 | Left multifunction steering wheel button group | 2H |
| S111 | Right multifunction steering wheel button group | 3H |
| U8 | Valid for code 367 (Live Traffic Information) and subscription for real-time traffic data | 27G |
| U893 | Not valid for code 362 (HERMES LTE) or for code 386 (Comfort telephony) | 26A |
| U9 | Not valid for code 367 (Live Traffic Information) and subscription for real-time traffic data | 2A |
| U9 | Not valid for code 367 (Live Traffic Information) and subscription for real-time traffic data | 15A |
