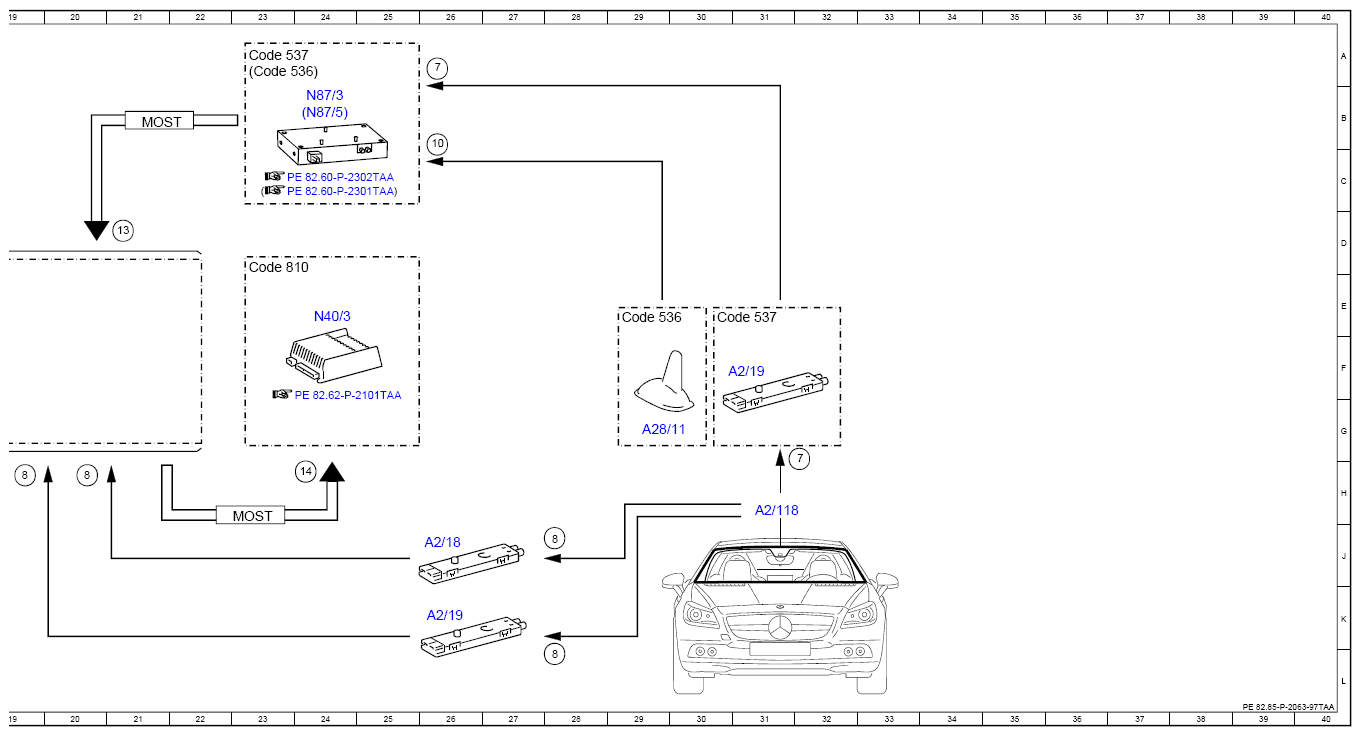

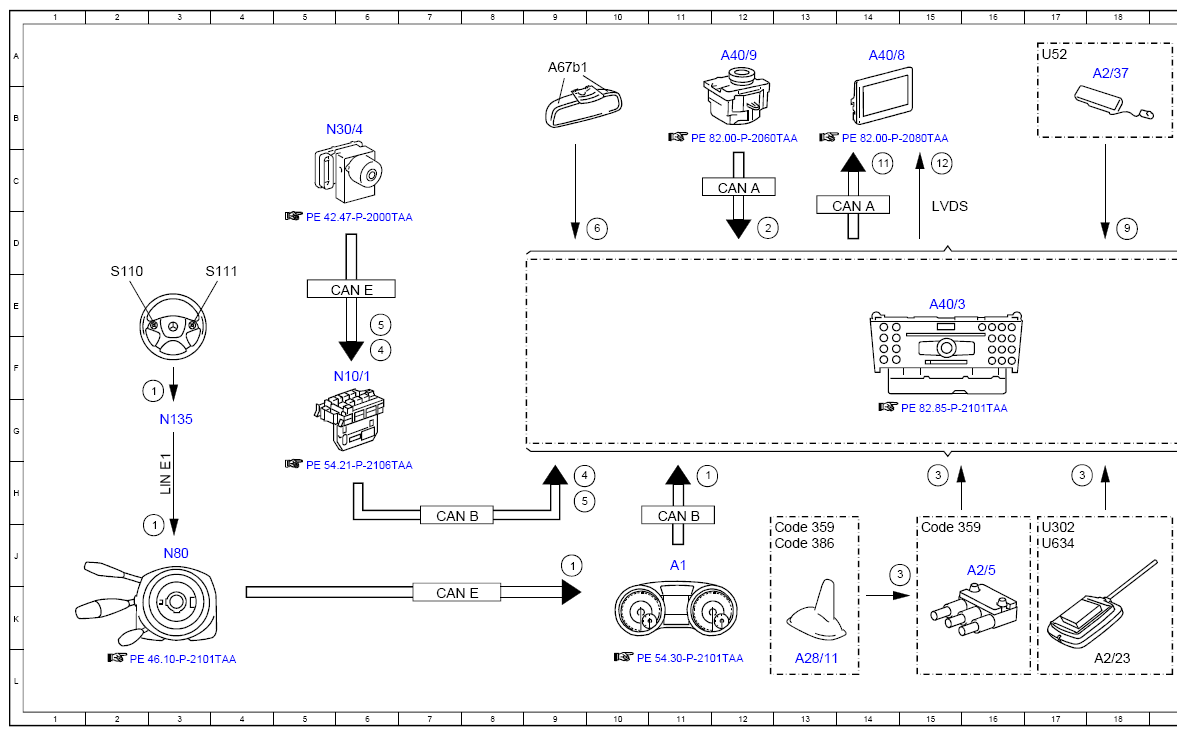

(Electrical Function Diagram For Navigation Mode (COMAND®), Function - PE82.85-P-2063-97TAA)
Model 172.4
up to model year 2014
with code 512 (COMAND® APS with DVD changer)
Model 172.4
up to model year 2014
with code 527 (COMAND® APS with single DVD drive (with navigation))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multifunction steering wheel button group, signal | 11H |
| 1 | Multifunction steering wheel button group, signal | 3F |
| 1 | Multifunction steering wheel button group, signal | 3J |
| 1 | Multifunction steering wheel button group, signal | 9J |
| 10 | SDAR antenna, signal | 26B |
| 11 | Switch-on request, signal | 14C |
| 12 | Low voltage differential signal video signal data transfer, signal | 15C |
| 13 | Traffic data, signal | 21D |
| 14 | Sound system amplifier, actuation | 24H |
| 2 | Operation, signal | 12D |
| 3 | GPS, signal | 15H |
| 3 | GPS, signal | 17H |
| 3 | GPS, signal | 14J |
| 4 | Wheel rotation direction, signal | 6F |
| 4 | Wheel rotation direction, signal | 9H |
| 5 | Wheel speed, signal | 9H |
| 5 | Wheel speed, signal | 6E |
| 6 | Voice input, signal | 10D |
| 7 | DAB band III, signal | 26A |
| 7 | DAB band III, signal | 32H |
| 8 | FM antenna, signal | 19H |
| 8 | FM antenna, signal | 20H |
| 8 | FM antenna, signal | 28L |
| 8 | FM antenna, signal | 28J |
| 9 | Vehicle Information and Communication System (VICS), signal | 18D |
| A1 | Instrument cluster | 11J |
| A2/118 | Windshield antenna | 31H |
| A2/18 | FM, AM and CL [ZV] antenna amplifier | 26J |
| A2/19 | FM 2, DAB and TV antenna amplifier | 26K |
| A2/19 | FM 2, DAB and TV antenna amplifier | 30F |
| A2/37 | VICS control unit | 18A |
| A2/5 | Global positioning system antenna splitter | 16J |
| A28/11 | Multifunction antenna | 13L |
| A28/11 | Multifunction antenna | 29G |
| A40/3 | COMAND® control unit | 15E |
| A40/8 | Audio/COMAND® display | 14A |
| A40/9 | Audio/COMAND® control panel | 12A |
| A67b1 | Inside rearview mirror microphone | 9A |
| CAN A | Telematics CAN | 12C |
| CAN A | Telematics CAN | 14C |
| CAN B | Interior CAN | 11H |
| CAN B | Interior CAN | 7H |
| CAN E | Chassis CAN | 7K |
| CAN E | Chassis CAN | 6E |
| Code 359 | TELEAID emergency call system | 15J |
| Code 359 | TELEAID emergency call system | 13J |
| Code 386 | Comfort telephony | 13J |
| Code 536 | SIRIUS satellite radio | 23A |
| Code 536 | SIRIUS satellite radio | 29E |
| Code 537 | Digital radio | 23A |
| Code 537 | Digital radio | 30E |
| Code 810 | Sound system | 23D |
| LIN E1 | Steering LIN | 3H |
| LVDS | Low voltage differential signal | 15C |
| MOST | Media Oriented System Transport | 23H |
| MOST | Media Oriented System Transport | 21B |
| N10/1 | Front SAM control unit with fuse and relay module | 6F |
| N135 | Steering wheel electronics | 3G |
| N30/4 | Electronic Stability Program control unit | 6B |
| N40/3 | Sound system amplifier control unit | 24E |
| N80 | Steering column module control unit | 3J |
| N87/3 | Digital Audio Broadcasting control unit | 24B |
| N87/5 | Satellite digital audio radio (SDAR) control unit | 24B |
| S110 | Left multifunction steering wheel button group | 2E |
| S111 | Right multifunction steering wheel button group | 3E |
| U302 | Valid without comfort telephony | 17J |
| U52 | Valid for Japan | 17A |
| U634 | Not valid for TELE AID | 17J |
