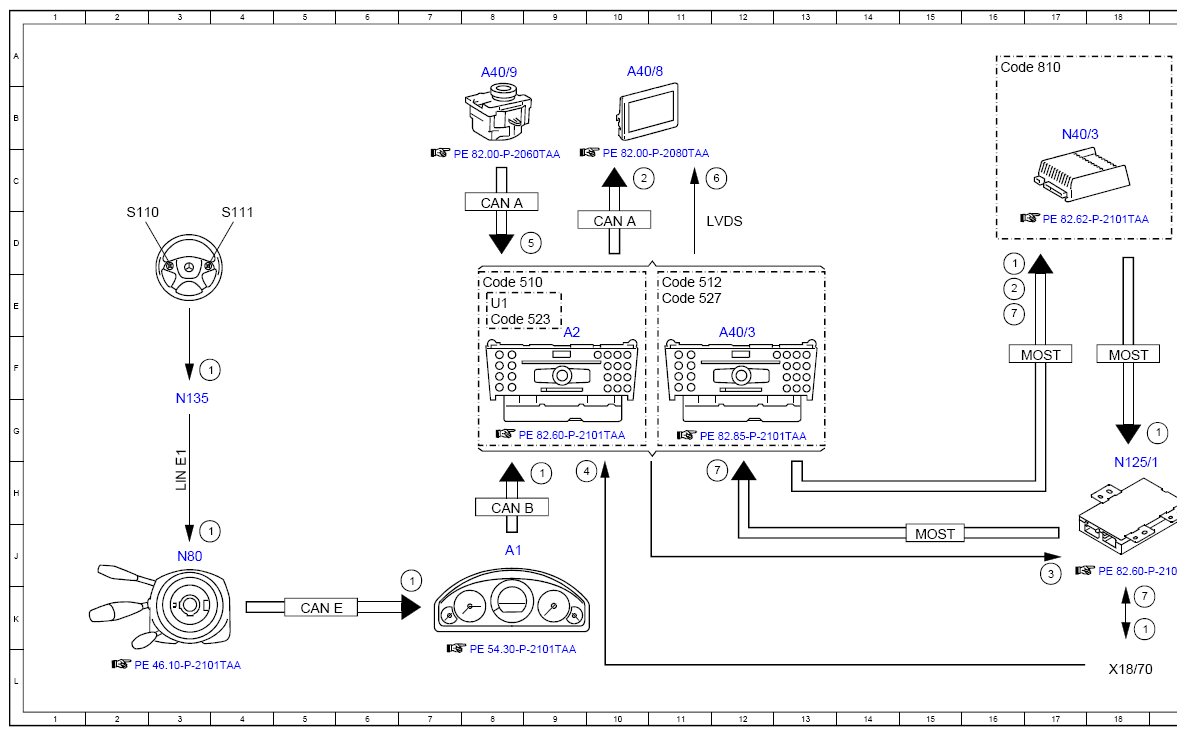

Electrical Function Diagram For Media Interface, Function - PE82.85-P-2059-97TAA
Model 172.4
up to model year 2017
with code 518 (Media interface)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multifunction steering wheel button group, signal | 3J |
| 1 | Multifunction steering wheel button group, signal | 7J |
| 1 | Multifunction steering wheel button group, signal | 9H |
| 1 | Multifunction steering wheel button group, signal | 18K |
| 1 | Multifunction steering wheel button group, signal | 19G |
| 1 | Multifunction steering wheel button group, signal | 16D |
| 1 | Multifunction steering wheel button group, signal | 3F |
| 2 | Switch-on request, signal | 10C |
| 2 | Switch-on request, signal | 16E |
| 3 | Wake-up, signal | 17J |
| 4 | Video, signal | 9H |
| 5 | Audio/COMAND® controller, request | 9D |
| 6 | Audio/COMAND® display, signal | 12C |
| 7 | Audio, signal | 12H |
| 7 | Audio, signal | 16E |
| 7 | Audio, signal | 18K |
| A1 | Instrument cluster | 8J |
| A2 | Radio | 9E |
| A40/3 | COMAND® control unit | 12E |
| A40/8 | Audio/COMAND® display | 10A |
| A40/9 | Audio/COMAND® control panel | 8A |
| CAN A | Telematics CAN | 8C |
| CAN A | Telematics CAN | 10D |
| CAN B | Interior CAN | 8H |
| CAN E | Chassis CAN | 5K |
| Code 510 | Audio 20 with CD changer | 8E |
| Code 512 | COMAND® APS with DVD changer | 11E |
| Code 523 | Audio 20 radio | 8E |
| Code 527 | COMAND® APS (with navigation) | 11E |
| Code 810 | Sound system | 16A |
| LIN E1 | Steering LIN | 3H |
| LVDS | Low voltage differential signal | 12D |
| MOST | Media Oriented System Transport | 15J |
| MOST | Media Oriented System Transport | 18F |
| MOST | Media Oriented System Transport | 17F |
| N125/1 | Media interface control unit | 18H |
| N135 | Steering wheel electronics | 3G |
| N40/3 | Sound system amplifier control unit | 17B |
| N80 | Steering column module control unit | 3J |
| S110 | Left multifunction steering wheel button group | 2D |
| S111 | Right multifunction steering wheel button group | 4D |
| U1 | Valid for USA | 8E |
| X18/70 | Media interface electrical connector | 18L |
