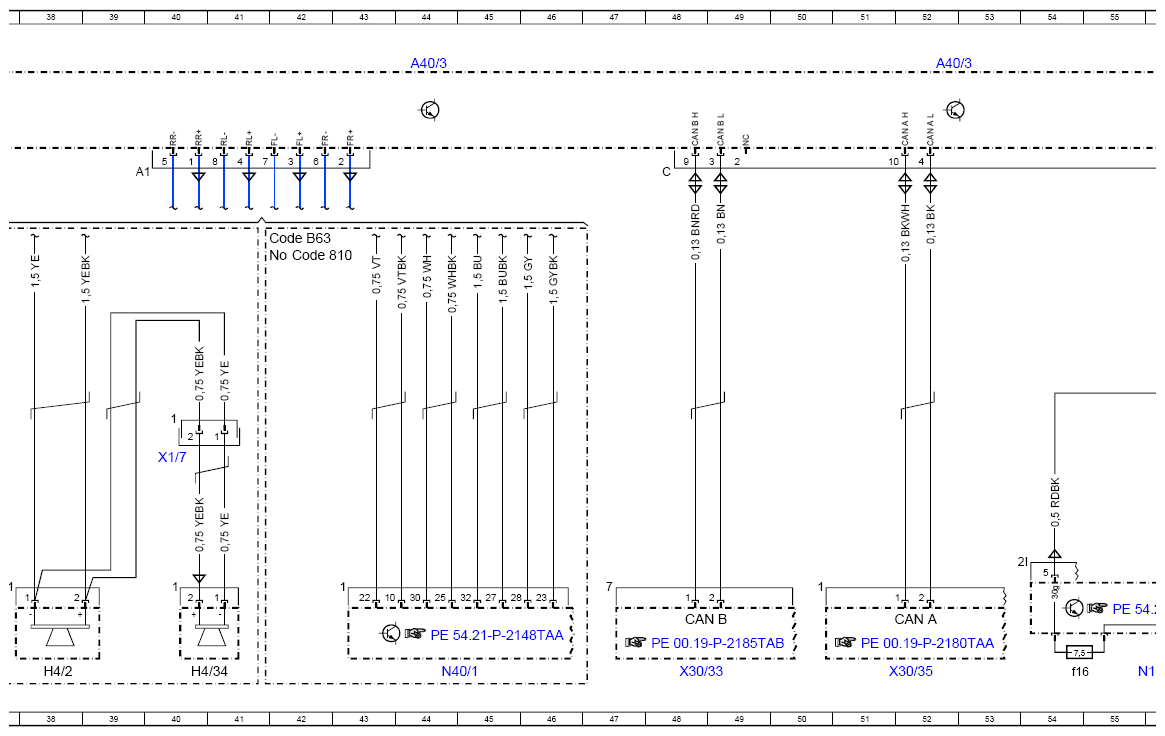

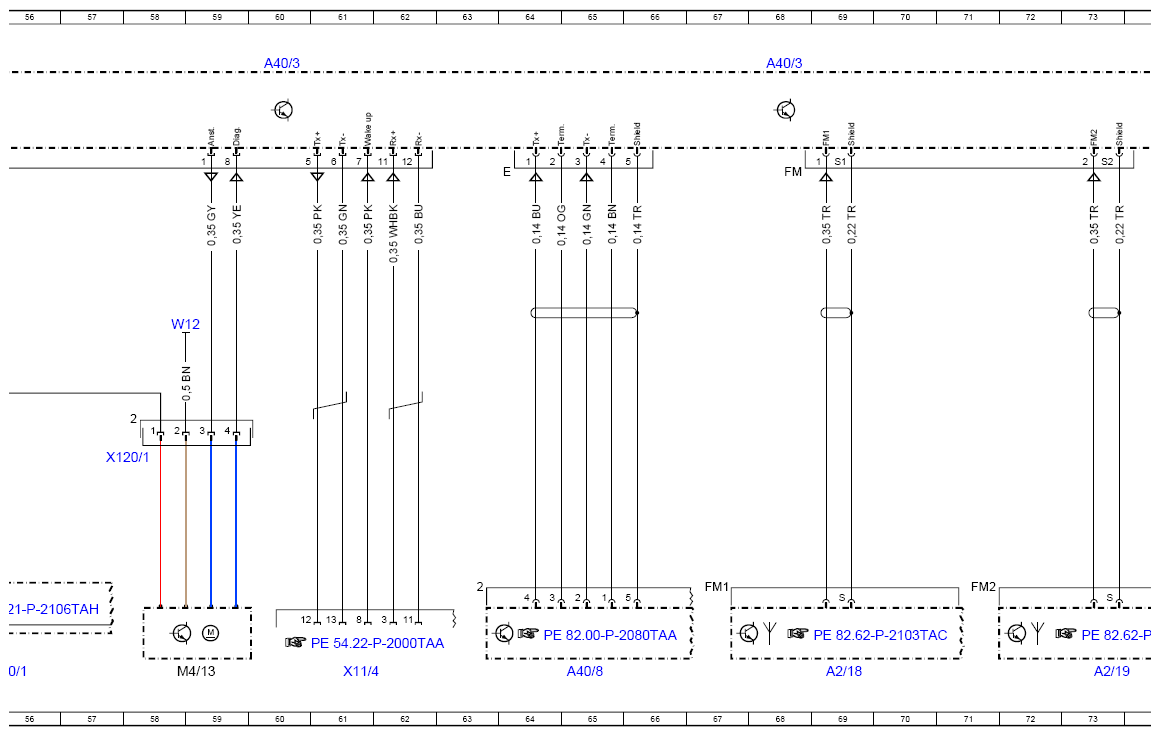

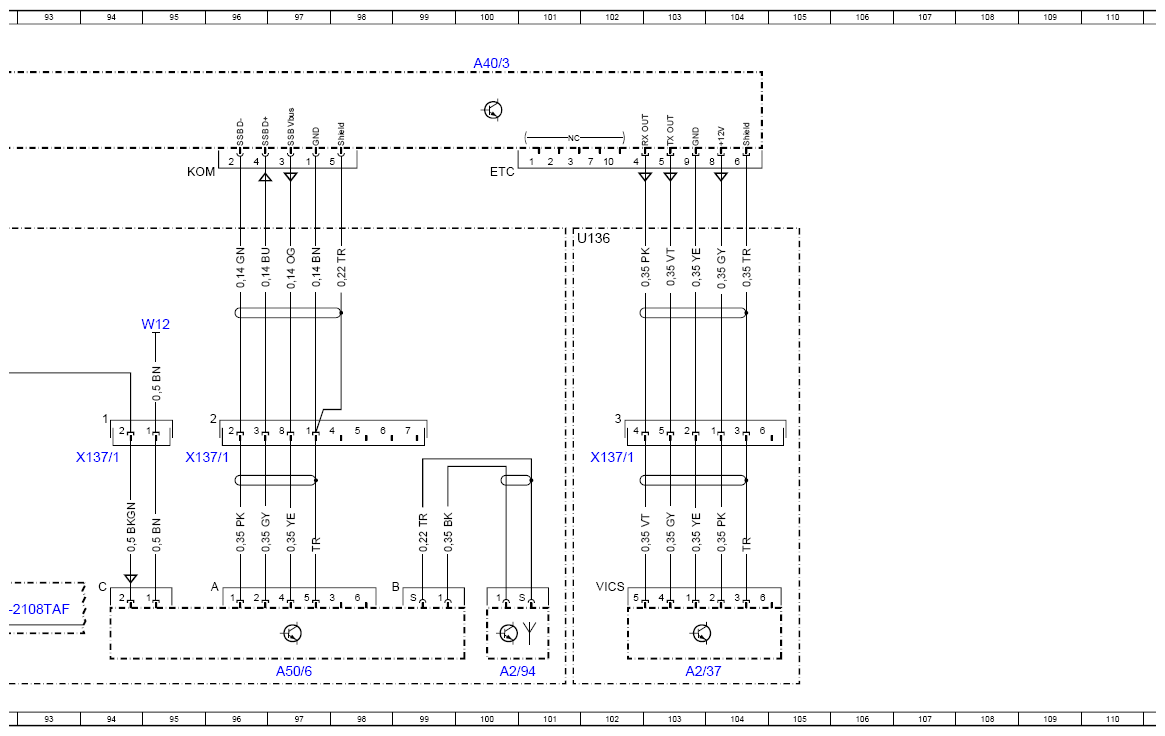

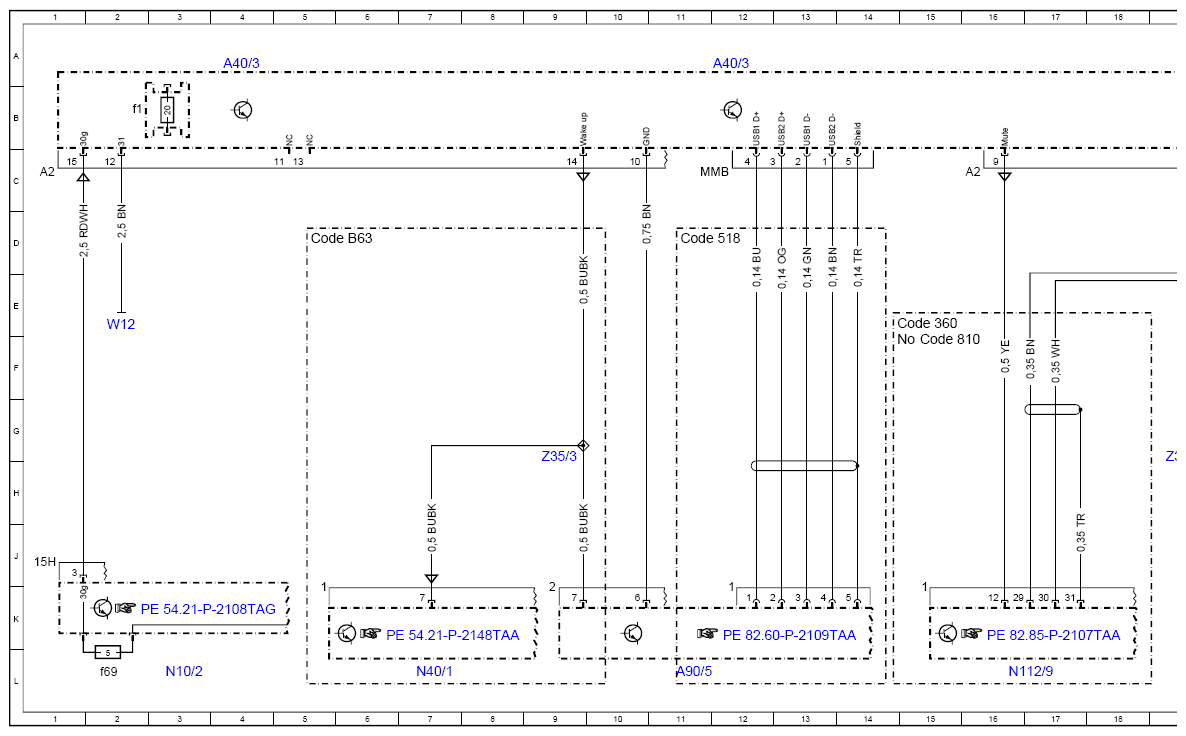

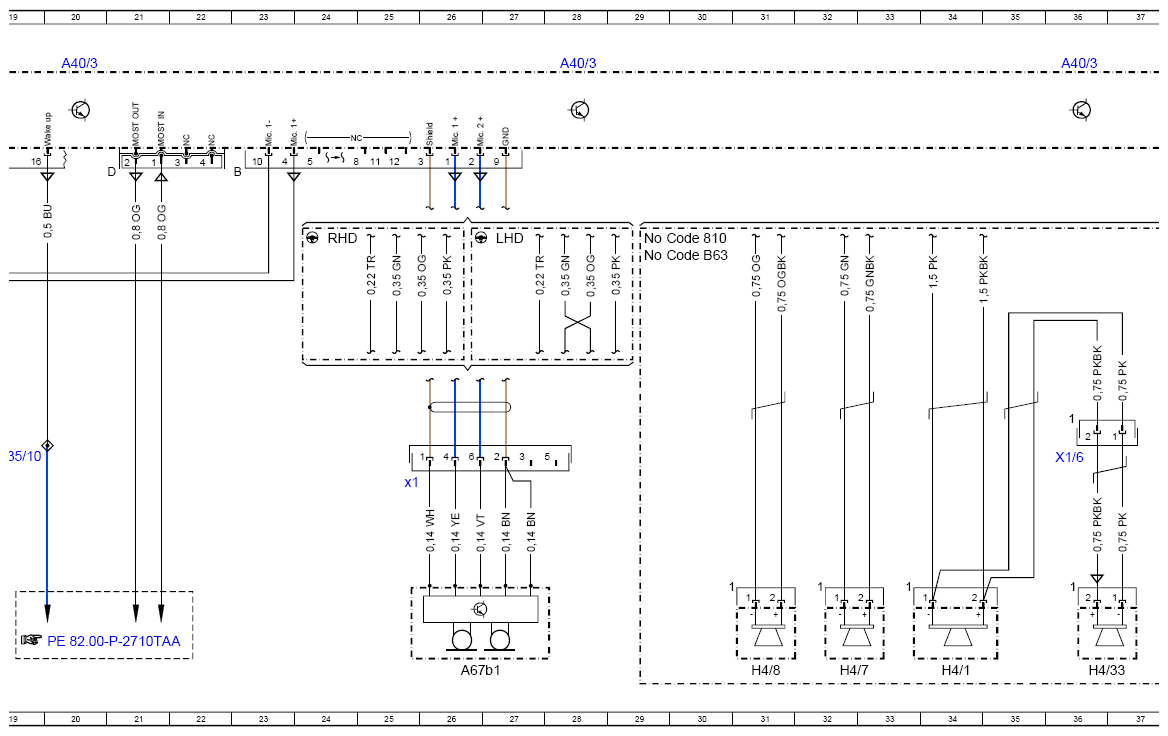

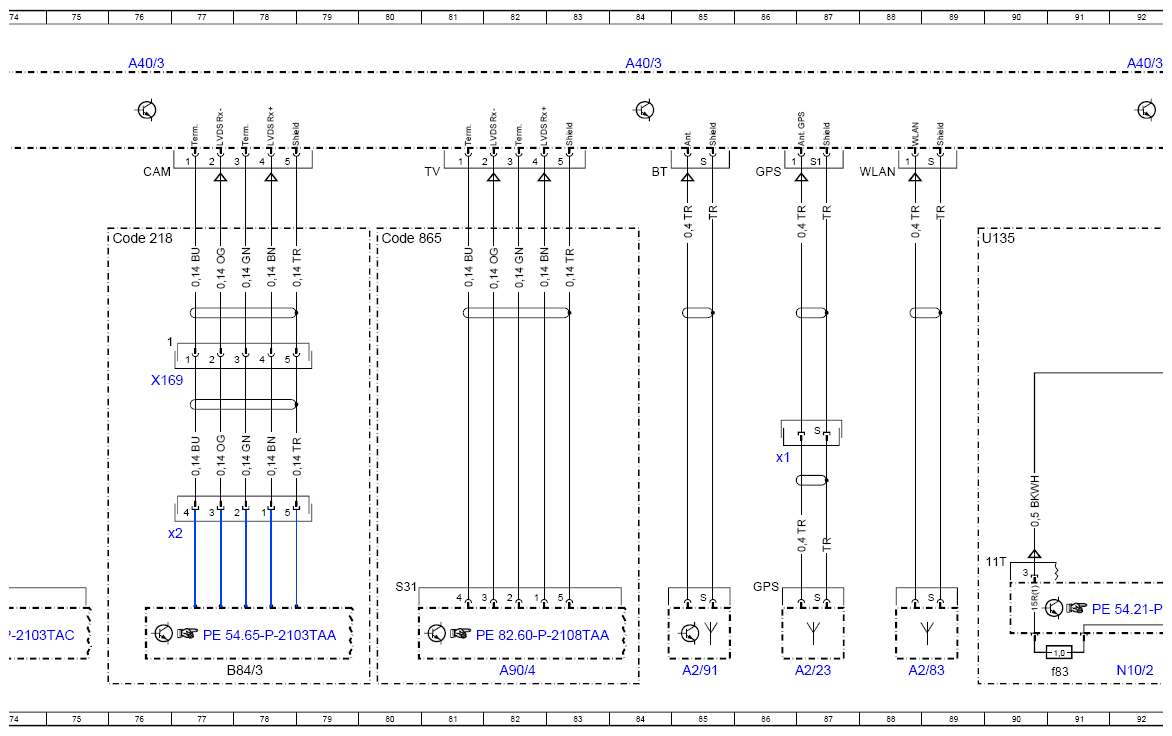

Cockpit Management And Data System (COMAND®) Control Unit Wiring Diagram - PE82.85-P-2101-97TAD
Model 172.4
as of 3/1/16
with code 498 (Japanese version)
with code 531 (COMAND® APS)
with code 815 (Single DVD drive)
COMAND® controller unit A40/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 113L |
| A2/18 | FM, AM and CL [ZV] antenna amplifier | 69L |
| A2/19 | FM 2, DAB and TV antenna amplifier | 73L |
| A2/23 | GPS antenna | 87L |
| A2/23x1 | GPS antenna electrical connector | 86H |
| A2/37 | VICS control unit | 103L |
| A2/83 | WLAN antenna | 88L |
| A2/91 | Bluetooth® antenna | 85L |
| A2/94 | ETC/DSRC antenna | 100L |
| A2f1 | Radio fuse | 2B |
| A40/3 | COMAND® control unit | 20A |
| A40/3 | COMAND® control unit | 12A |
| A40/3 | COMAND® control unit | 4A |
| A40/3 | COMAND® control unit | 28A |
| A40/3 | COMAND® control unit | 36A |
| A40/3 | COMAND® control unit | 44A |
| A40/3 | COMAND® control unit | 52A |
| A40/3 | COMAND® control unit | 60A |
| A40/3 | COMAND® control unit | 68A |
| A40/3 | COMAND® control unit | 76A |
| A40/3 | COMAND® control unit | 84A |
| A40/3 | COMAND® control unit | 92A |
| A40/3 | COMAND® control unit | 100A |
| A40/8 | Audio/COMAND® display | 65L |
| A50/6 | Dedicated Short-Range Communications control unit | 97L |
| A67b1 | Inside rearview mirror microphone | 26L |
| A67b1x1 | Inside rearview mirror microphone electrical connector | 25H |
| A90/4 | Tuner unit | 82L |
| A90/5 | Multimedia connection unit | 11L |
| B84/3 | Backup camera | 78L |
| B84/3x2 | Reversing camera electrical connector 2 | 77J |
| CAN A | Telematics CAN | 52K |
| CAN B | Interior CAN | 48K |
| Code 218 | Backup camera | 76D |
| Code 360 | HERMES UMTS | 14E |
| Code 518 | Media Interface | 11D |
| Code 810 | Sound system | 15F |
| Code 810 | Sound system | 29D |
| Code 810 | Sound system | 42D |
| Code 865 | TV tuner (digital) | 80D |
| Code B63 | Vehicle sound iESS | 5D |
| Code B63 | Vehicle sound iESS | 29D |
| Code B63 | Vehicle sound iESS | 41D |
| H4/1 | Left door speaker | 34L |
| H4/2 | Right door speaker | 38L |
| H4/33 | Left door tweeter | 36L |
| H4/34 | Right door tweeter | 40L |
| H4/7 | Left rear speaker | 32L |
| H4/8 | Right rear speaker | 31L |
| LHD | Left-hand drive vehicle | 27D |
| M4/13 | COMAND® fan motor | 59L |
| N10/1 | Front SAM control unit with fuse and relay module | 56L |
| N10/1f16 | Fuse 16 | 54L |
| N10/2 | Rear SAM control unit with fuse and relay module | 3L |
| N10/2 | Rear SAM control unit with fuse and relay module | 92L |
| N10/2f69 | Fuse 69 | 2L |
| N10/2f83 | Fuse 83 | 91L |
| N112/9 | HERMES control unit | 16L |
| N40/1 | Engine sound control unit | 7L |
| N40/1 | Engine sound control unit | 44L |
| RHD | Right-hand drive vehicle | 24D |
| U135 | Valid for Electronic Toll Collection | 89D |
| U136 | Valid for Vehicle Information and Communication System (VICS) | 101D |
| W12 | Ground point (center console) | 2E |
| W12 | Ground point (center console) | 58E |
| W12 | Ground point (center console) | 95E |
| X1/6 | Left door speaker electrical connector | 36H |
| X1/7 | Right door speaker electrical connector | 40H |
| X11/4 | Diagnostic connector | 61L |
| X120/1 | External fan electrical connector, Audio/COMAND® display | 58H |
| X137/1 | VICS and Electronic Toll Collection power supply electrical connector | 94H |
| X137/1 | VICS and Electronic Toll Collection power supply electrical connector | 96H |
| X137/1 | VICS and Electronic Toll Collection power supply electrical connector | 102H |
| X169 | Backup camera electrical connector | 76F |
| X30/33 | Right vehicle floor interior CAN voltage distributor electrical connector | 48L |
| X30/35 | Telematics CAN voltage distributor electrical connector | 52L |
| Z35/10 | MOST wake-up signal connector sleeve | 19G |
| Z35/3 | Wake-up signal connector sleeve | 9G |
