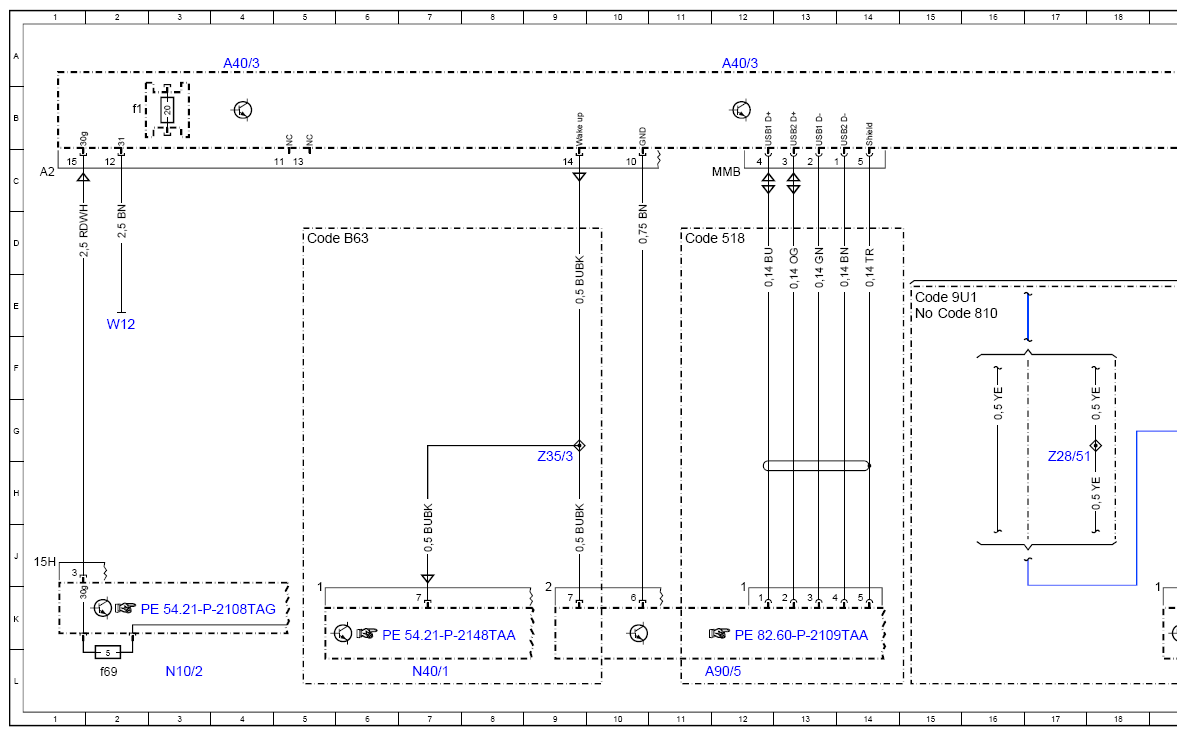

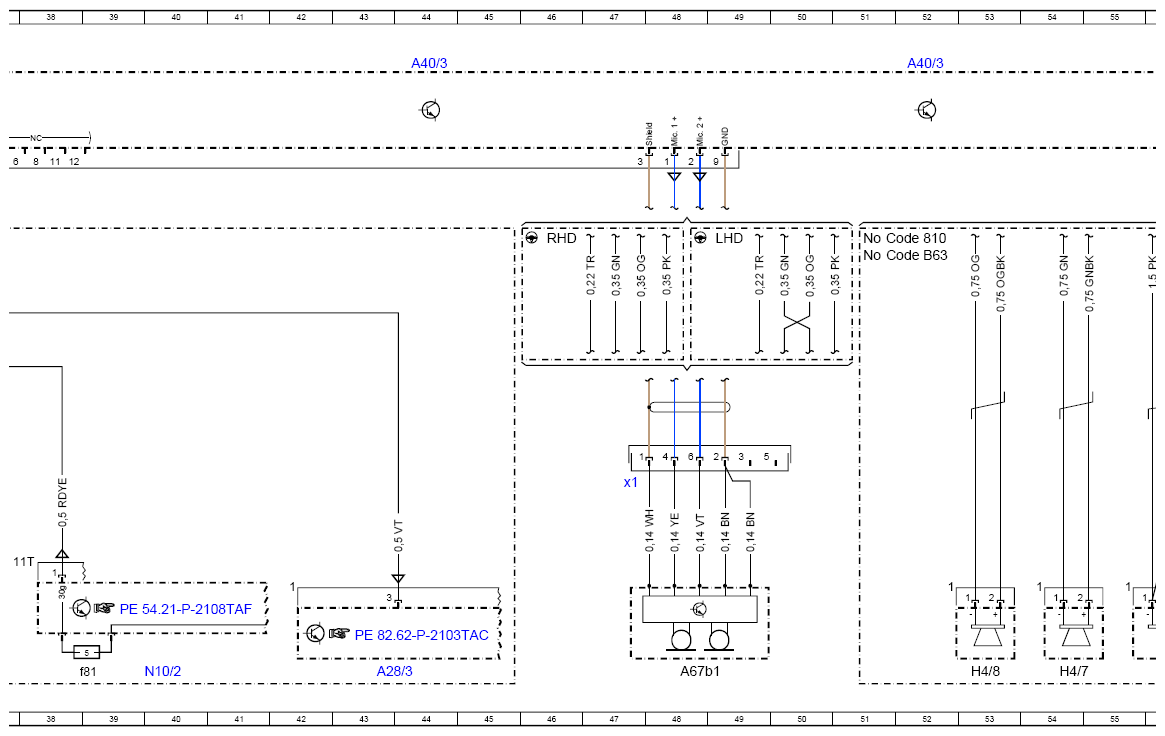

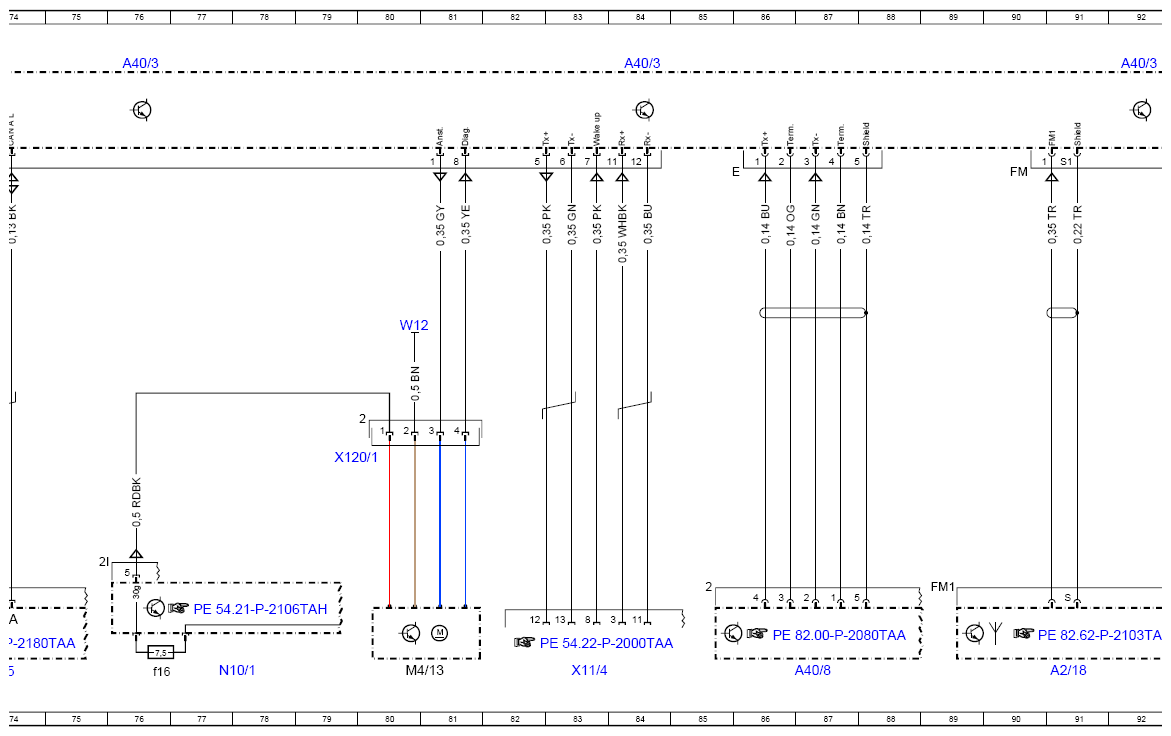

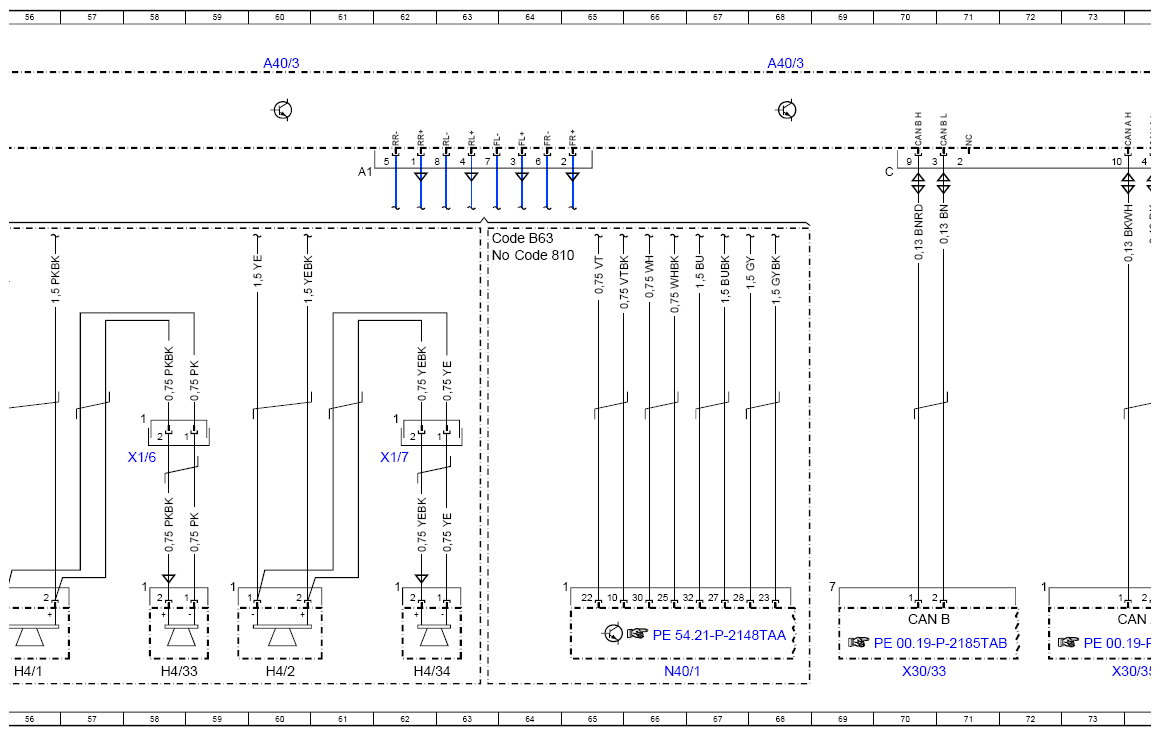

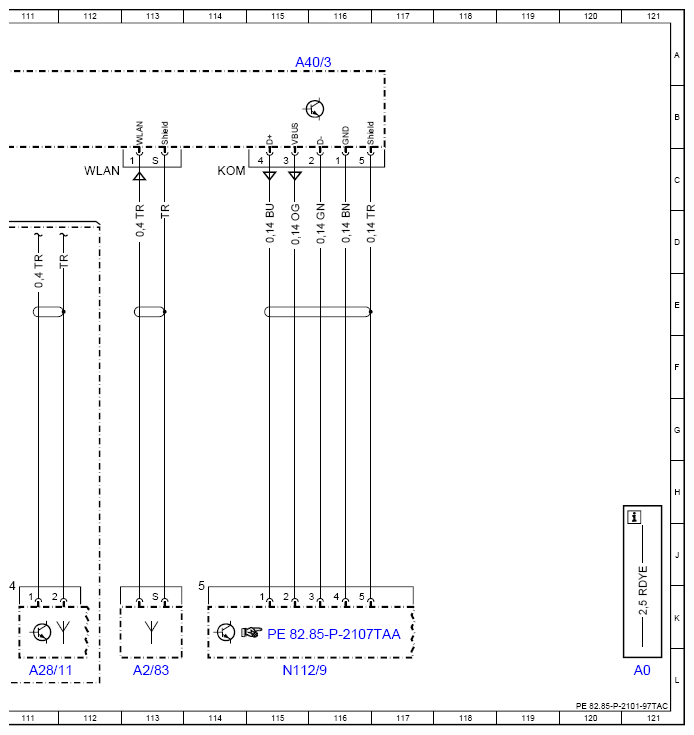

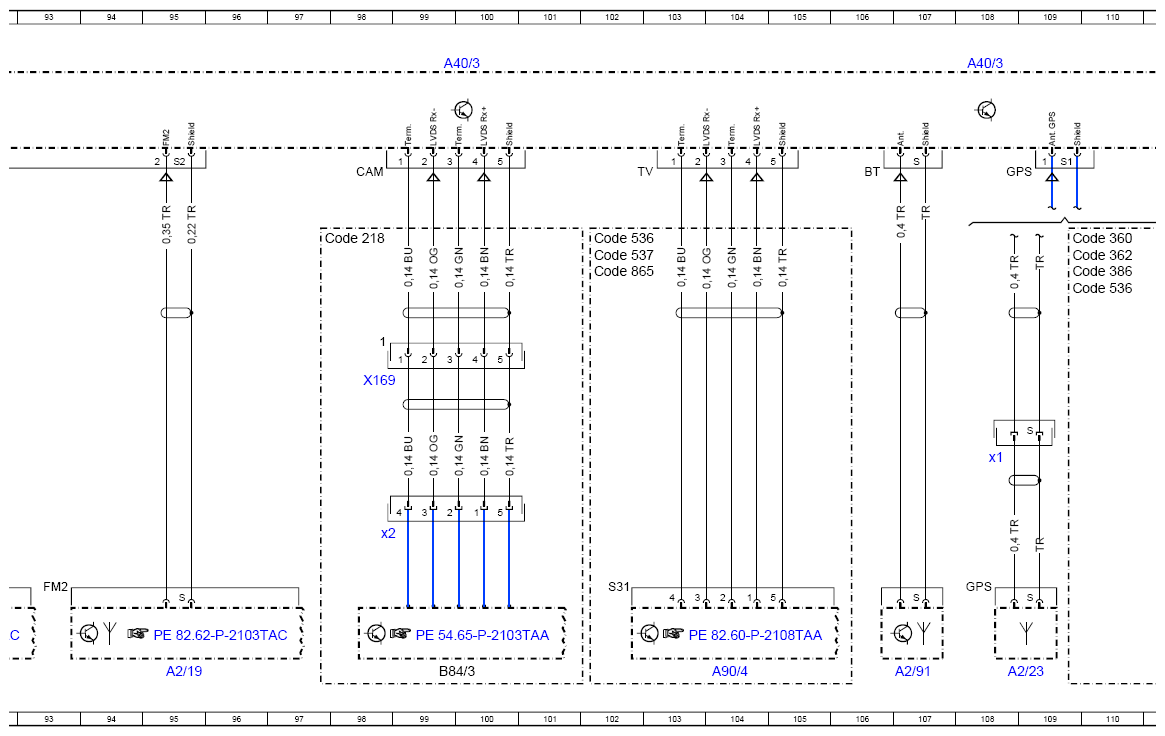

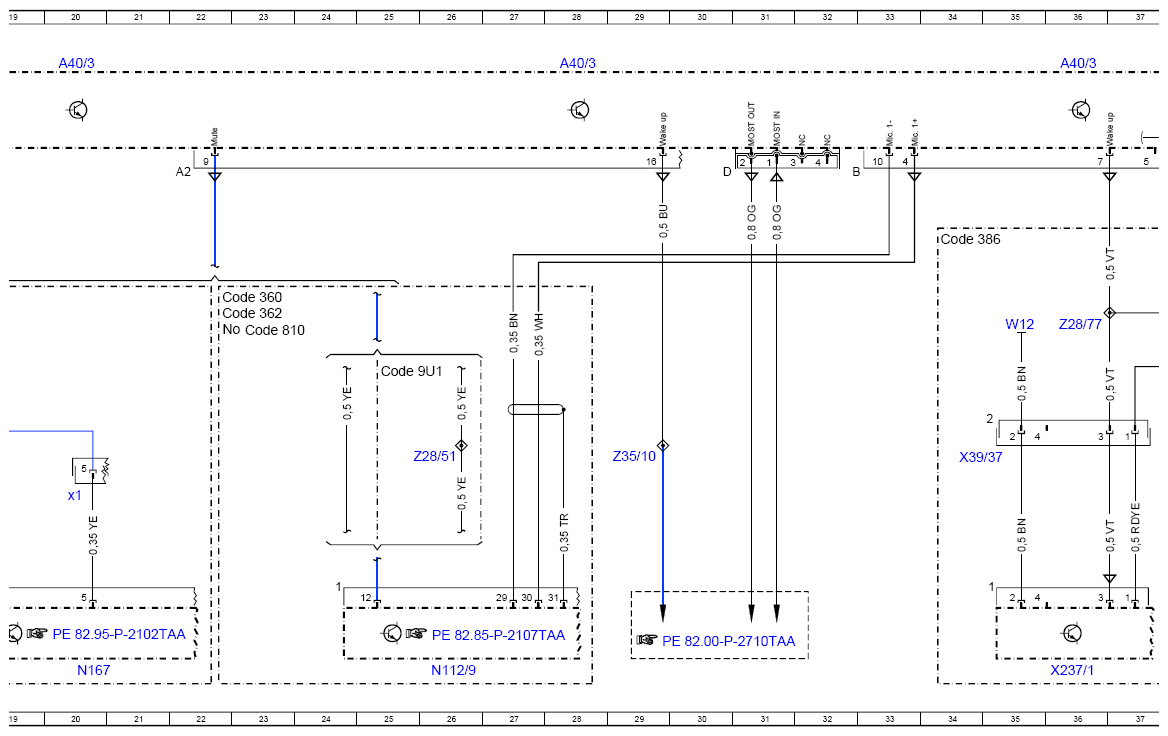

Cockpit Management And Data System (COMAND®) Control Unit Wiring Diagram - PE82.85-P-2101-97TAC
Model 172.4
as of 3/1/16
with code 531 (COMAND® APS)
with code 814 (DVD changer)
except code 494 (US version)
except code 498 (Japanese version)
COMAND® controller unit A40/3
Model 172.4
as of 3/1/16
with code 531 (COMAND® APS)
with code 815 (Single DVD drive)
except code 498 (Japanese version)
COMAND® controller unit A40/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 121L |
| A2/18 | FM, AM and CL [ZV] antenna amplifier | 91L |
| A2/19 | FM 2, DAB and TV antenna amplifier | 95L |
| A2/23 | GPS antenna | 108L |
| A2/23x1 | GPS antenna electrical connector | 108H |
| A2/83 | WLAN antenna | 113L |
| A2/91 | Bluetooth® antenna | 107L |
| A28/11 | Multifunction antenna | 111L |
| A28/3 | Cellular telephone system antenna amplifier/compensator | 43L |
| A40/3 | COMAND® control unit | 4A |
| A40/3 | COMAND® control unit | 12A |
| A40/3 | COMAND® control unit | 20A |
| A40/3 | COMAND® control unit | 28A |
| A40/3 | COMAND® control unit | 36A |
| A40/3 | COMAND® control unit | 44A |
| A40/3 | COMAND® control unit | 52A |
| A40/3 | COMAND® control unit | 92A |
| A40/3 | COMAND® control unit | 60A |
| A40/3 | COMAND® control unit | 68A |
| A40/3 | COMAND® control unit | 76A |
| A40/3 | COMAND® control unit | 84A |
| A40/3 | COMAND® control unit | 99A |
| A40/3 | COMAND® control unit | 108A |
| A40/3 | COMAND® control unit | 115A |
| A40/3f1 | COMAND® electrical fuse | 2B |
| A40/8 | Audio/COMAND® display | 87L |
| A67b1 | Inside rearview mirror microphone | 48L |
| A67b1x1 | Inside rearview mirror microphone electrical connector | 47H |
| A90/4 | Tuner unit | 104L |
| A90/5 | Multimedia connection unit | 12L |
| B84/3 | Backup camera | 99L |
| B84/3x2 | Reversing camera electrical connector 2 | 98J |
| CAN A | Telematics CAN | 74K |
| CAN B | Interior CAN | 70K |
| Code 218 | Backup camera | 97D |
| Code 360 | HERMES UMTS | 22E |
| Code 360 | HERMES UMTS | 109D |
| Code 362 | HERMES LTE | 22E |
| Code 362 | HERMES LTE | 109D |
| Code 386 | Comfort telephony | 34D |
| Code 386 | Comfort telephony | 109E |
| Code 518 | Media Interface | 11D |
| Code 536 | SIRIUS satellite radio | 109E |
| Code 536 | SIRIUS satellite radio | 102D |
| Code 537 | Digital radio | 102D |
| Code 810 | Sound system | 15E |
| Code 810 | Sound system | 23E |
| Code 810 | Sound system | 51D |
| Code 810 | Sound system | 64D |
| Code 865 | TV tuner (digital) | 102E |
| Code 9U1 | E-Call RUSSIA (GLONASS) preinstallation | 25F |
| Code 9U1 | E-Call RUSSIA (GLONASS) preinstallation | 15E |
| Code B63 | Vehicle sound iESS | 5D |
| Code B63 | Vehicle sound iESS | 51D |
| Code B63 | Vehicle sound iESS | 63D |
| H4/1 | Left door speaker | 56L |
| H4/2 | Right door speaker | 60L |
| H4/33 | Left door tweeter | 58L |
| H4/34 | Right door tweeter | 62L |
| H4/7 | Left rear speaker | 54L |
| H4/8 | Right rear speaker | 53L |
| LHD | Left-hand drive vehicle | 49D |
| M4/13 | COMAND® fan motor | 80L |
| N10/1 | Front SAM control unit with fuse and relay module | 77L |
| N10/1f16 | Fuse 16 | 76L |
| N10/2 | Rear SAM control unit with fuse and relay module | 3L |
| N10/2 | Rear SAM control unit with fuse and relay module | 40L |
| N10/2f69 | Fuse 69 | 2L |
| N10/2f81 | Fuse 81 | 39L |
| N112/9 | HERMES control unit | 26L |
| N112/9 | HERMES control unit | 115L |
| N167 | E-Call Russia (GLONASS) control unit | 20L |
| N167x1 | E-Call Russia (GLONASS) control unit electrical connector 1 | 20H |
| N40/1 | Engine sound control unit | 7L |
| N40/1 | Engine sound control unit | 66L |
| RHD | Right-hand drive vehicle | 46D |
| W12 | Ground point (center console) | 2E |
| W12 | Ground point (center console) | 35E |
| W12 | Ground point (center console) | 80E |
| X1/6 | Left door speaker electrical connector | 58H |
| X1/7 | Right door speaker electrical connector | 62H |
| X11/4 | Diagnostic connector | 83L |
| X120/1 | External fan electrical connector, Audio/COMAND® display | 79H |
| X169 | Backup camera electrical connector | 98F |
| X237/1 | Mobile phone contact plate | 36L |
| X30/33 | Right vehicle floor interior CAN voltage distributor electrical connector | 70L |
| X30/35 | Telematics CAN voltage distributor electrical connector | 73L |
| X39/37 | Mobile phone electrical connector | 35H |
| Z28/51 | Telephone mute connector sleeve | 17G |
| Z28/51 | Telephone mute connector sleeve | 26G |
| Z28/77 | Compensator switching signal connector sleeve, receiver on/off | 36E |
| Z35/10 | MOST wake-up signal connector sleeve | 29G |
| Z35/3 | Wake-up signal connector sleeve | 9G |
