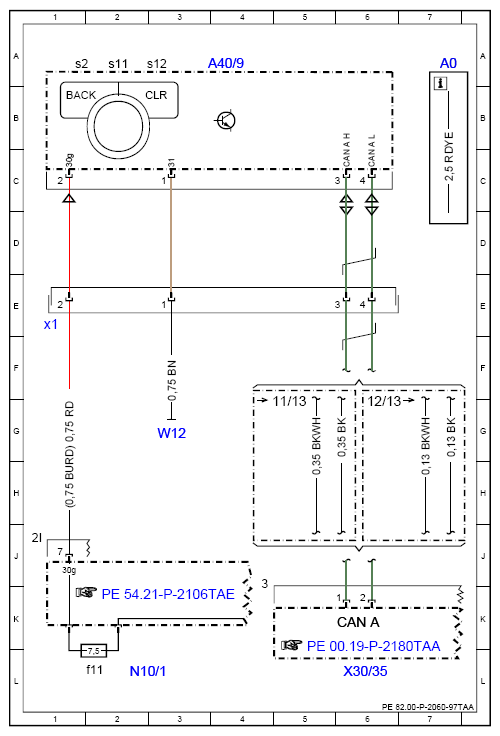

Wiring Diagram For Front Central Operating Unit - PE82.00-P-2060-97TAA
Model 172.4
Control unit A40/9
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 7A |
| A40/9 | Audio/COMAND® control panel | 4A |
| A40/9s11 | Audio/COMAND® controller | 2A |
| A40/9s12 | "Delete" button | 3A |
| A40/9s2 | "Back" button | 1A |
| A40/9x1 | Audio/COMAND® control panel electrical connector | 1E |
| CAN A | Telematics CAN | 6K |
| N10/1 | Front SAM control unit with fuse and relay module | 2L |
| N10/1f11 | Fuse 11 | 2L |
| W12 | Ground point (center console) | 3G |
| X30/35 | Telematics CAN voltage distributor electrical connector | 6L |
