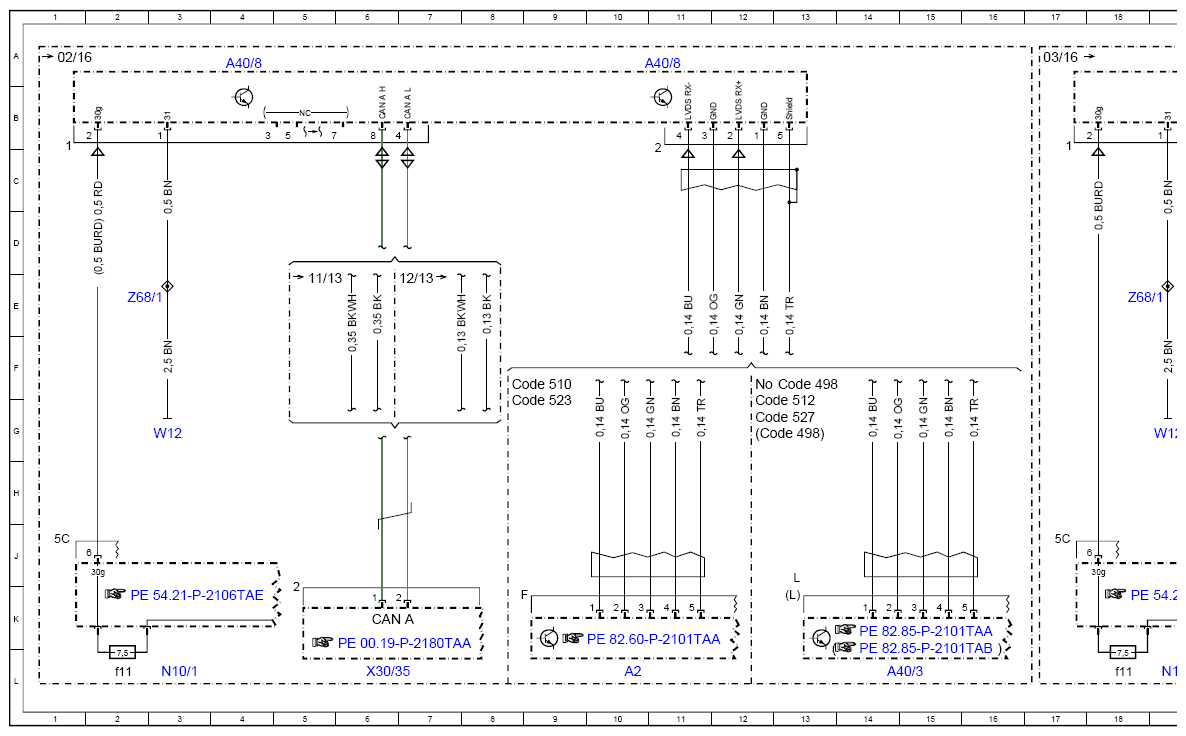

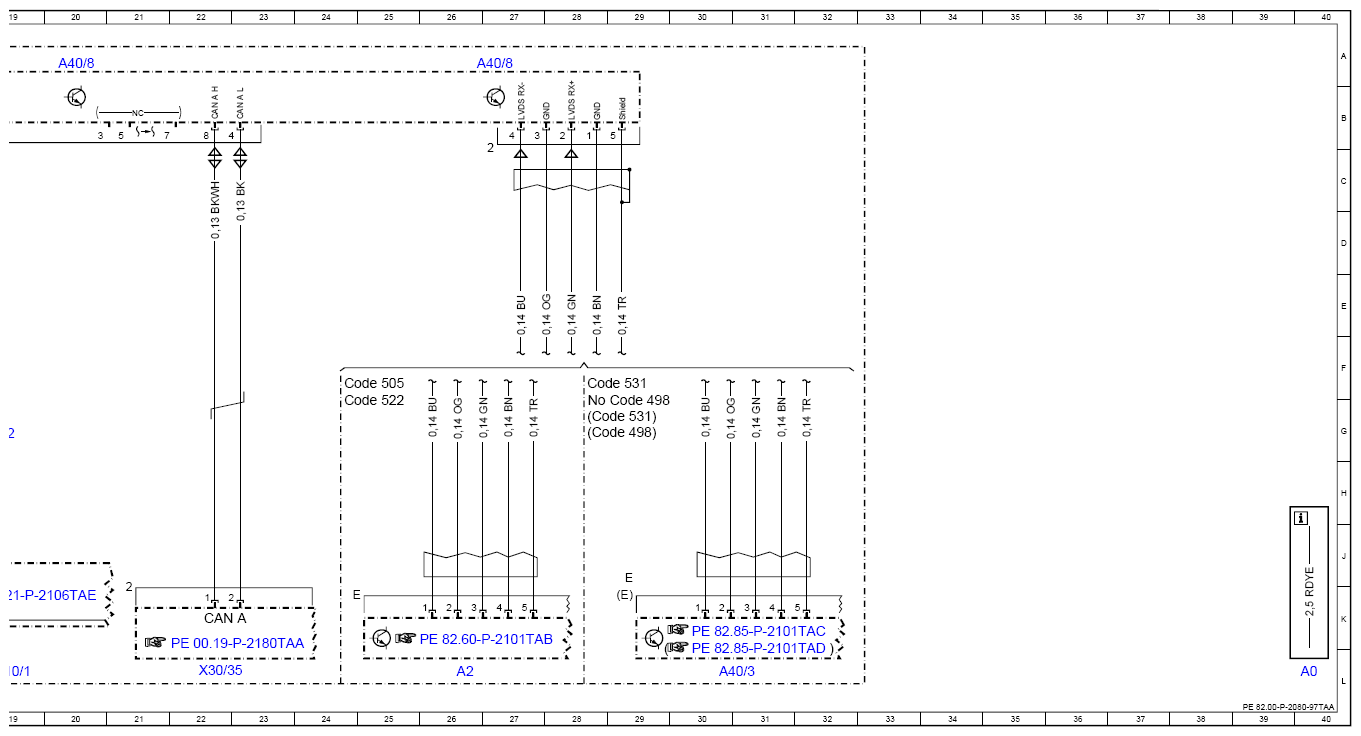

Wiring Diagram For Audio/COMAND® Display - PE82.00-P-2080-97TAA
Model 172.4
Control unit A40/8
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 40L |
| A2 | Radio | 10L |
| A2 | Radio | 26L |
| A40/3 | COMAND® control unit | 14L |
| A40/3 | COMAND® control unit | 30L |
| A40/8 | Audio/COMAND® display | 4A |
| A40/8 | Audio/COMAND® display | 11A |
| A40/8 | Audio/COMAND® display | 20A |
| A40/8 | Audio/COMAND® display | 27A |
| CAN A | Telematics CAN | 6K |
| CAN A | Telematics CAN | 22K |
| Code 498 | Japan version | 12G |
| Code 498 | Japan version | 13F |
| Code 498 | Japan version | 28G |
| Code 498 | Japan version | 29G |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 24F |
| Code 510 | Audio 20 with CD changer | 8F |
| Code 512 | COMAND® APS with DVD changer | 12G |
| Code 522 | Audio 20 radio | 24G |
| Code 523 | Audio 20 radio | 8G |
| Code 527 | COMAND® APS with single DVD drive (with navigation) | 12G |
| Code 531 | COMAND® APS | 28F |
| Code 531 | COMAND® APS | 28G |
| N10/1 | Front SAM control unit with fuse and relay module | 3L |
| N10/1 | Front SAM control unit with fuse and relay module | 19L |
| N10/1f11 | Fuse 11 | 2L |
| N10/1f11 | Fuse 11 | 18L |
| W12 | Ground point (center console) | 3G |
| W12 | Ground point (center console) | 19G |
| X30/35 | Telematics CAN voltage distributor electrical connector | 6L |
| X30/35 | Telematics CAN voltage distributor electrical connector | 22L |
| Z68/1 | Instrument panel circuit 31 climate control LIN connector sleeve | 2E |
| Z68/1 | Instrument panel circuit 31 climate control LIN connector sleeve | 18E |
