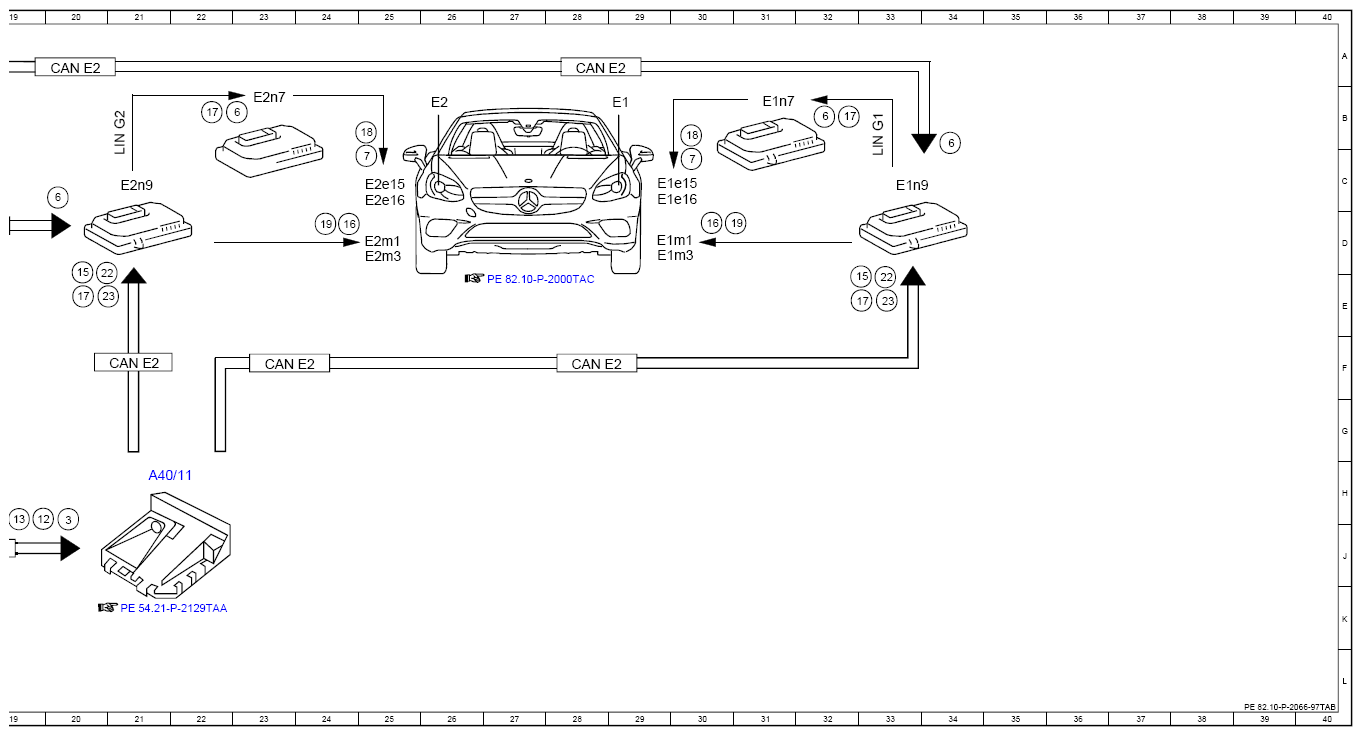

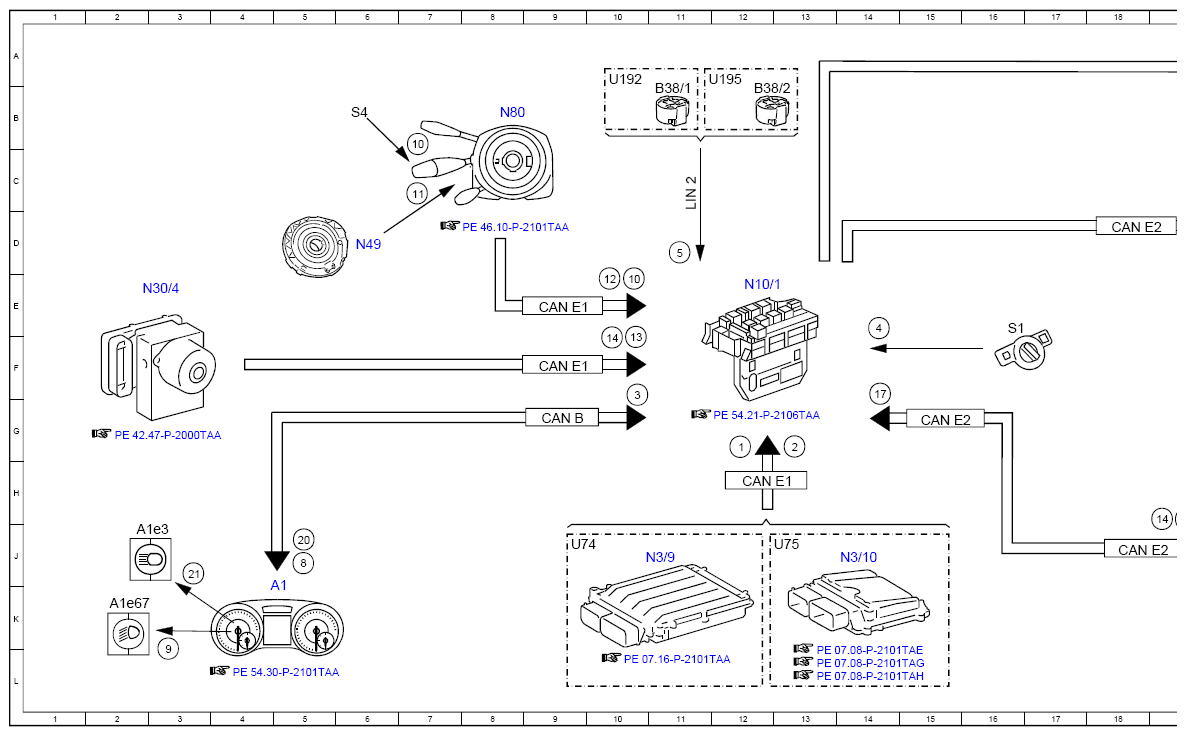

Function Schematic For Adaptive High Beam Assist - PE82.10-P-2066-97TAB
Model 172.4
as of model year 2017
with code 608 (Adaptive Highbeam Assist)
Model 172.4
as of model year 2017
with code 628 (Adaptive Highbeam Assist Plus)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 12G |
| 10 | Combination switch, status | 7B |
| 10 | Combination switch, status | 10E |
| 11 | Steering wheel angle sensor, signal | 7C |
| 12 | Steering wheel angle, signal | 10E |
| 12 | Steering wheel angle, signal | 19H |
| 13 | Yaw rate, signal | 10F |
| 13 | Yaw rate, signal | 19H |
| 14 | Wheel speed, signal | 10F |
| 14 | Wheel speed, signal | 19H |
| 15 | Optical headlamp range adjustment, request | 20E |
| 15 | Optical headlamp range adjustment, request | 33E |
| 16 | Headlamp range adjustment actuator motor, actuation | 24D |
| 16 | Headlamp range adjustment actuator motor, actuation | 30D |
| 17 | High beams, request | 22B |
| 17 | High beams, request | 32B |
| 17 | High beams, request | 14F |
| 17 | High beams, request | 20E |
| 17 | High beams, request | 32E |
| 18 | High beams, actuation | 25B |
| 18 | High beams, actuation | 30B |
| 19 | Light distribution actuator motor, actuation | 24D |
| 19 | Light distribution actuator motor, actuation | 30D |
| 2 | Drivetrain operational, signal | 13G |
| 20 | High beams, status | 5J |
| 21 | High beam indicator lamp, actuation | 3J |
| 22 | Increase light output, request | 20E |
| 22 | Increase light output, request | 33E |
| 23 | Rotation angle adjustment, request | 20E |
| 23 | Rotation angle adjustment, request | 33E |
| 3 | Automatic high beams, status | 10F |
| 3 | Automatic high beams, status | 20H |
| 4 | Exterior lights switch, status | 14E |
| 5 | Light sensor, status | 11D |
| 6 | Low beams, request | 20C |
| 6 | Low beams, request | 23B |
| 6 | Low beams, request | 32B |
| 6 | Low beams, request | 34B |
| 7 | Low beams, actuation | 25C |
| 7 | Low beams, actuation | 30C |
| 8 | Low beams indicator lamp, request | 5J |
| 9 | Low beams indicator lamp, actuation | 3L |
| A1 | Instrument cluster | 4K |
| A1e3 | High beam indicator lamp | 2J |
| A1e67 | Low beam indicator lamp | 2K |
| A40/11 | Multifunction camera | 21H |
| B38/1 | Light sensor | 11B |
| B38/2 | Rain/light sensor | 12B |
| CAN B | Interior CAN | 9G |
| CAN E1 | Chassis CAN 1 | 9F |
| CAN E1 | Chassis CAN 1 | 9E |
| CAN E1 | Chassis CAN 1 | 12H |
| CAN E2 | Chassis CAN 2 | 15G |
| CAN E2 | Chassis CAN 2 | 18D |
| CAN E2 | Chassis CAN 2 | 20A |
| CAN E2 | Chassis CAN 2 | 28A |
| CAN E2 | Chassis CAN 2 | 28F |
| CAN E2 | Chassis CAN 2 | 23F |
| CAN E2 | Chassis CAN 2 | 21F |
| CAN E2 | Chassis CAN 2 | 18J |
| E1 | Left front lamp unit | 29B |
| E1e15 | Left low beam (short range) | 29C |
| E1e16 | Left low beam (long range) and high beam | 29C |
| E1m1 | Left headlamp range adjustment actuator motor | 29D |
| E1m3 | Left light distribution actuator motor | 29D |
| E1n7 | Actuation module for left front exterior lights LED | 31B |
| E1n9 | Left headlamp control unit | 33C |
| E2 | Right front lamp unit | 26B |
| E2e15 | Right low beam (short range) | 25C |
| E2e16 | Right low beam (long range) and high beam | 25C |
| E2m1 | Right headlamp range adjustment actuator motor | 25D |
| E2m3 | Right light distribution actuator motor | 25D |
| E2n7 | Actuation module for right front exterior lights LED | 23B |
| E2n9 | Right headlamp control unit | 21C |
| LIN 2 | Wiper/inside rearview mirror LIN | 11C |
| LIN G1 | Left headlamp LIN | 33B |
| LIN G2 | Right headlamp LIN | 21B |
| N10/1 | Front SAM control unit with fuse and relay module | 12E |
| N3/10 | ME-SFI [ME] control unit | 14J |
| N3/9 | CDI control unit | 10J |
| N30/4 | Electronic Stability Program control unit | 3E |
| N49 | Steering wheel angle sensor | 6D |
| N80 | Steering column module control unit | 8B |
| S1 | Exterior lights switch | 16E |
| S4 | Combination switch | 6B |
| U192 | Valid for light sensor | 10A |
| U195 | Valid for rain/light sensor | 11A |
| U74 | Valid for diesel engines | 9J |
| U75 | Valid for gasoline engines | 12J |
