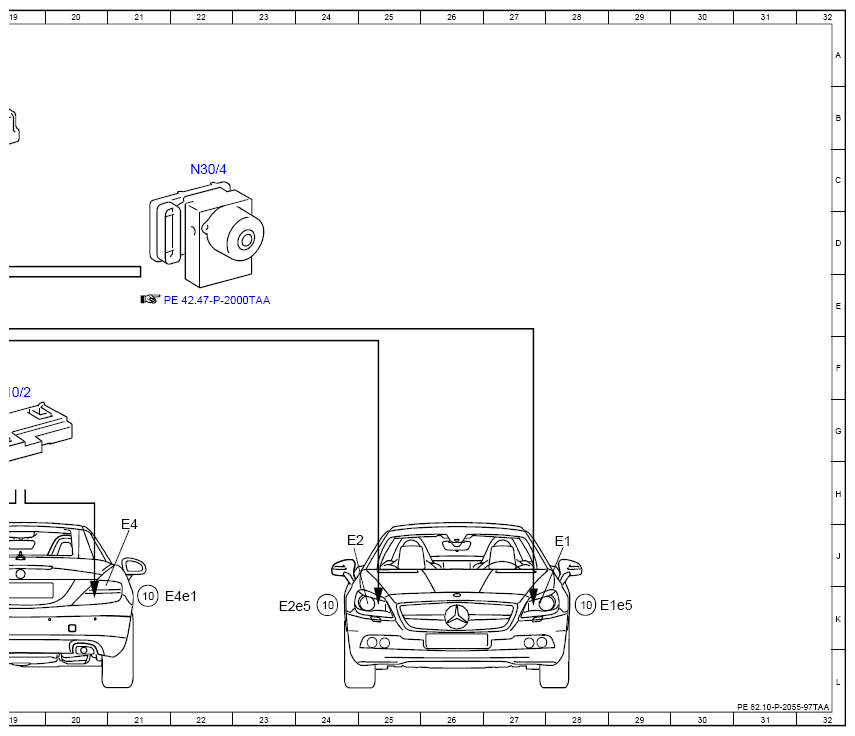

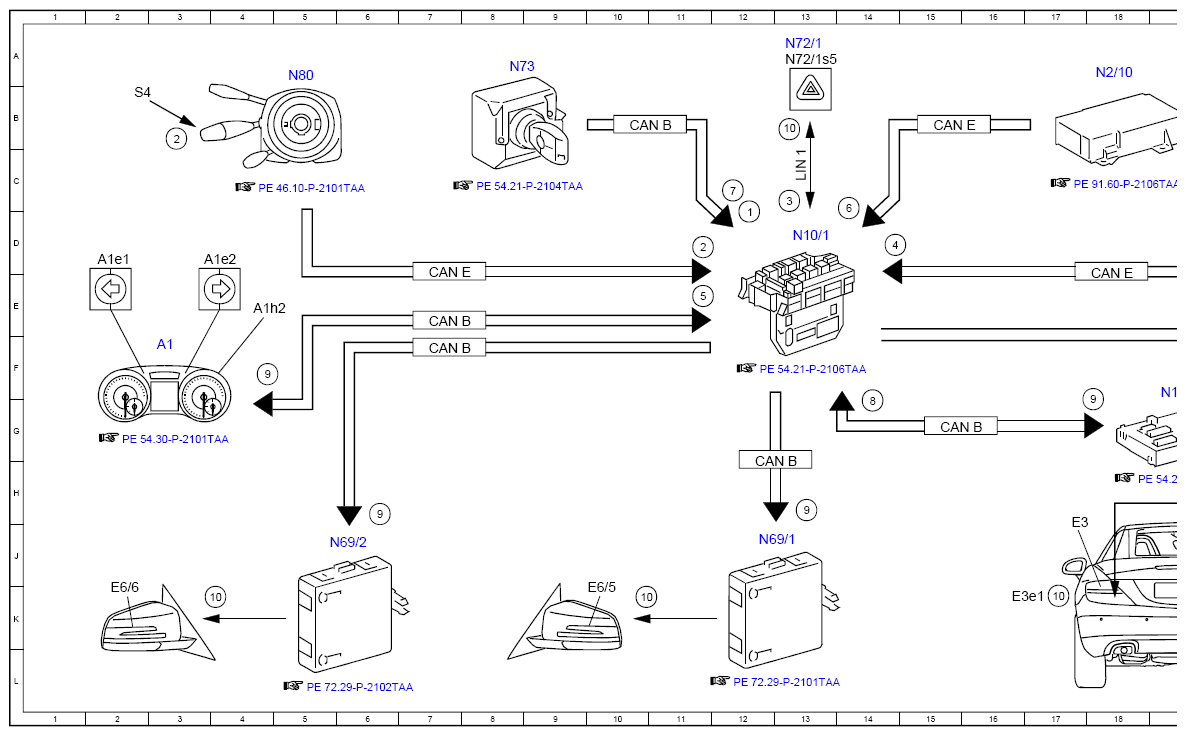

Electrical Function Schematic, Turn Signal Light Actuation - PE82.10-P-2055-97TAA
Model 172.4
up to model year 2017
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 12D |
| 10 | Turn signal lamp, actuation | 4K |
| 10 | Turn signal lamp, actuation | 10K |
| 10 | Turn signal lamp, actuation | 17K |
| 10 | Turn signal lamp, actuation | 21K |
| 10 | Turn signal lamp, actuation | 24K |
| 10 | Turn signal lamp, actuation | 28K |
| 10 | Turn signal lamp, actuation | 13B |
| 2 | Combination switch, status | 3B |
| 2 | Combination switch, status | 11D |
| 3 | Hazard warning system switch, status | 13C |
| 4 | Emergency stop, signal | 14D |
| 5 | Vehicle speed, signal | 11E |
| 6 | Crash, signal | 14D |
| 7 | Central locking (CL [ZV]), status | 12C |
| 8 | ATA [EDW] flashing, request | 14G |
| 9 | Flasher frequency, signal | 4F |
| 9 | Flasher frequency, signal | 6H |
| 9 | Flasher frequency, signal | 13H |
| 9 | Flasher frequency, signal | 18G |
| A1 | Instrument cluster | 3F |
| A1e1 | Left turn signal indicator light | 2D |
| A1e2 | Right turn signal indicator light | 3D |
| A1h2 | Turn signal light function check, acoustic | 4E |
| CAN B | Interior CAN | 12H |
| CAN B | Interior CAN | 15G |
| CAN B | Interior CAN | 7E |
| CAN B | Interior CAN | 7F |
| CAN B | Interior CAN | 10B |
| CAN E | Chassis CAN | 15B |
| CAN E | Chassis CAN | 7E |
| CAN E | Chassis CAN | 18E |
| E1 | Left front lamp unit | 28J |
| E1e5 | Left front turn signal lamp | 29K |
| E2 | Right front lamp unit | 24J |
| E2e5 | Right front turn signal lamp | 23K |
| E3 | Left rear lamp unit | 17J |
| E3e1 | Left rear turn signal lamp | 16K |
| E4 | Right rear lamp unit | 21J |
| E4e1 | Right rear turn signal lamp | 22K |
| E6/5 | Left outside mirror turn signal lamp | 10K |
| E6/6 | Right outside mirror turn signal lamp | 2K |
| LIN 1 | Instrument panel LIN | 13C |
| N10/1 | Front SAM control unit with fuse and relay module | 13D |
| N10/2 | Rear SAM control unit with fuse and relay module | 19F |
| N2/10 | Supplemental restraint system control unit | 18A |
| N30/4 | Electronic Stability Program control unit | 22C |
| N69/1 | Left door control unit | 12J |
| N69/2 | Right door control unit | 6J |
| N72/1 | Upper control panel control unit | 13A |
| N72/1s5 | Hazard warning system button | 13A |
| N73 | Electronic ignition switch control unit | 8A |
| N80 | Steering column module control unit | 5A |
| S4 | Combination switch | 2B |
