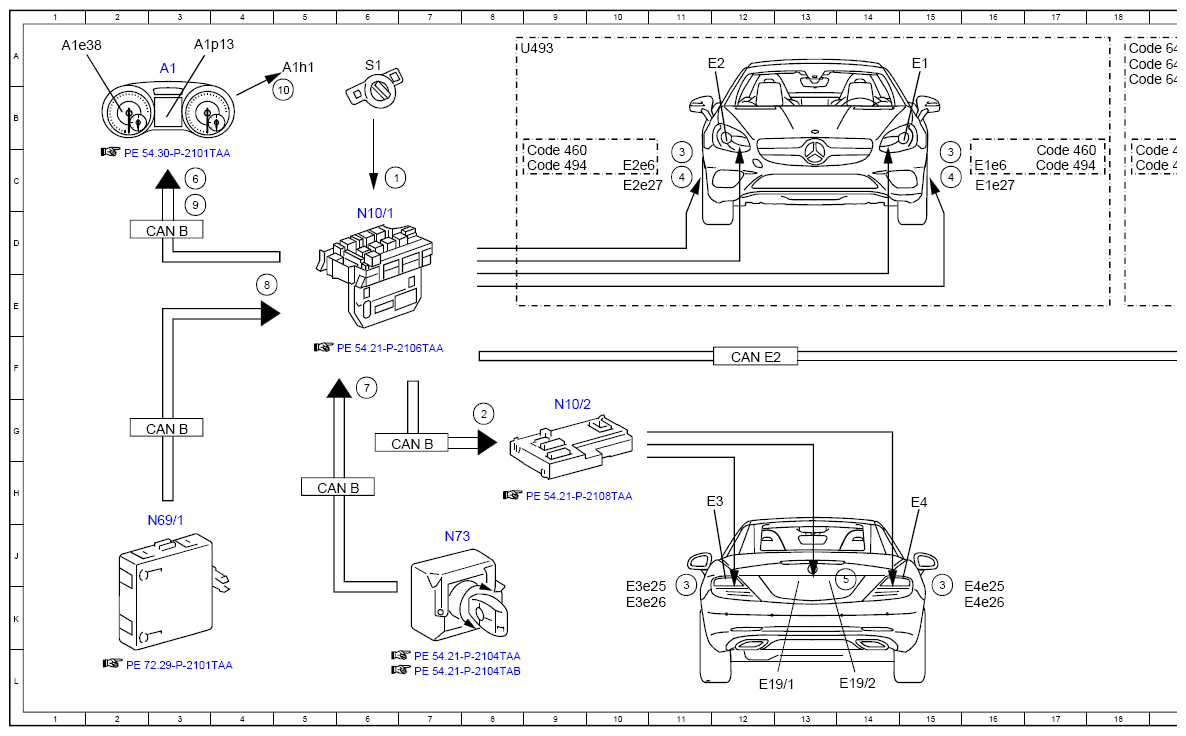

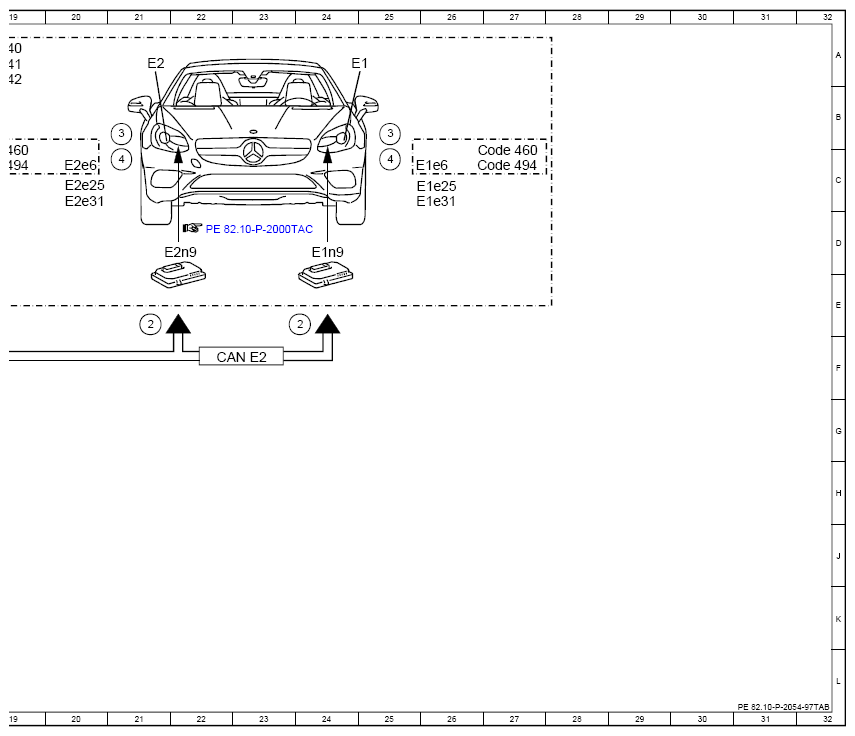

Electrical Function Schematic, Standing Light/Parking Lights Actuation - PE82.10-P-2054-97TAB
Model 172.4
as of model year 2017
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Exterior lights switch, status | 6C |
| 10 | Warning buzzer, actuation | 5B |
| 2 | Standing and parking lights, request | 8G |
| 2 | Standing and parking lights, request | 21E |
| 2 | Standing and parking lights, request | 24E |
| 3 | Standing and parking lights, actuation | 11K |
| 3 | Standing and parking lights, actuation | 15K |
| 3 | Standing and parking lights, actuation | 15C |
| 3 | Standing and parking lights, actuation | 11C |
| 3 | Standing and parking lights, actuation | 21B |
| 3 | Standing and parking lights, actuation | 25B |
| 4 | Side-marker lamp, actuation | 11C |
| 4 | Side-marker lamp, actuation | 15C |
| 4 | Side-marker lamp, actuation | 21C |
| 4 | Side-marker lamp, actuation | 25C |
| 5 | License plate lamp, actuation | 14J |
| 6 | Standing lights indicator lamp, actuation | 3C |
| 7 | Circuit 15, status | 6F |
| 8 | Door rotary tumbler switch, status | 4E |
| 9 | Warning tone, request | 3C |
| A1 | Instrument cluster | 3A |
| A1e38 | Standing lamps indicator lamp | 1A |
| A1h1 | Warning buzzer | 5A |
| A1p13 | Multifunction display | 3A |
| CAN B | Interior CAN | 3G |
| CAN B | Interior CAN | 7G |
| CAN B | Interior CAN | 3D |
| CAN B | Interior CAN | 5H |
| CAN E2 | Chassis CAN 2 | 22F |
| CAN E2 | Chassis CAN 2 | 12F |
| Code 460 | Canada version | 9C |
| Code 460 | Canada version | 17C |
| Code 460 | Canada version | 26C |
| Code 460 | Canada version | 18C |
| Code 494 | USA version | 9C |
| Code 494 | USA version | 17C |
| Code 494 | USA version | 26C |
| Code 494 | USA version | 18C |
| Code 640 | High Performance LED | 18A |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 18A |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 18A |
| E1 | Left front lamp unit | 15A |
| E1 | Left front lamp unit | 24A |
| E19/1 | Left license plate lamp | 12L |
| E19/2 | Right license plate lamp | 14L |
| E1e25 | Left position light, daytime running light and turn signal light | 25C |
| E1e27 | Left position light and daytime running light | 16C |
| E1e31 | Left front position light | 25C |
| E1e6 | Left front side-marker lamp | 16C |
| E1e6 | Left front side-marker lamp | 25C |
| E1n9 | Left headlamp control unit | 24D |
| E2 | Right front lamp unit | 11A |
| E2 | Right front lamp unit | 21A |
| E2e25 | Right position light, daytime running light and turn signal light | 20C |
| E2e27 | Right position light and daytime running light | 10C |
| E2e31 | Right front position light | 20C |
| E2e6 | Right front side-marker lamp | 10C |
| E2e6 | Right front side-marker lamp | 20C |
| E2n9 | Right headlamp control unit | 21D |
| E3 | Left rear lamp unit | 11H |
| E3e25 | Upper left taillight | 10K |
| E3e26 | Lower left taillight | 10K |
| E4 | Right rear lamp unit | 15H |
| E4e25 | Upper right taillight | 16K |
| E4e26 | Lower right taillight | 16K |
| N10/1 | Front SAM control unit with fuse and relay module | 6D |
| N10/2 | Rear SAM control unit with fuse and relay module | 9G |
| N69/1 | Left door control unit | 3J |
| N73 | Electronic ignition switch control unit | 7J |
| S1 | Exterior lights switch | 6A |
| U493 | Valid for halogen lamp unit | 8A |
