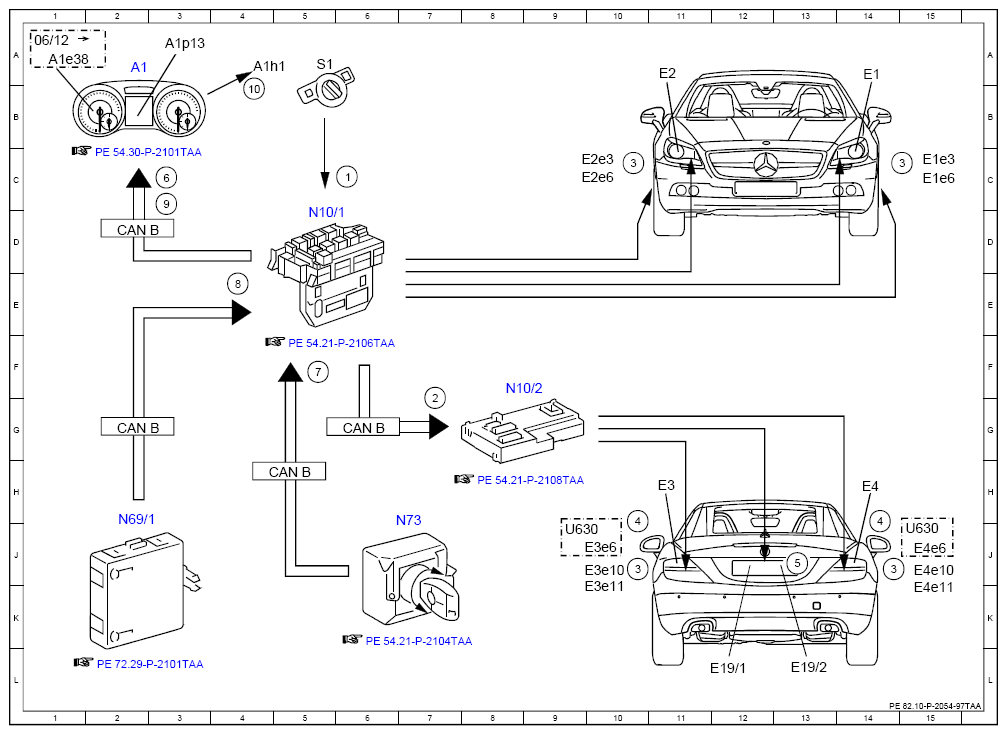

Electrical Function Schematic, Standing Light/Parking Lights Actuation - PE82.10-P-2054-97TAA
Model 172.4
up to model year 2017
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Exterior lights switch, status | 6C |
| 10 | Warning buzzer, actuation | 4B |
| 2 | Standing and parking lights, request | 7G |
| 3 | Standing and parking lights, actuation | 10J |
| 3 | Standing and parking lights, actuation | 14J |
| 3 | Standing and parking lights, actuation | 15C |
| 3 | Standing and parking lights, actuation | 10C |
| 4 | Side-marker lamp, actuation | 10J |
| 4 | Side-marker lamp, actuation | 14J |
| 5 | License plate lamp, actuation | 13J |
| 6 | Standing lights indicator lamp, actuation | 3C |
| 7 | Circuit 15, status | 5F |
| 8 | Door rotary tumbler switch, status | 4E |
| 9 | Warning tone, request | 3C |
| A1 | Instrument cluster | 2A |
| A1e38 | Standing lamps indicator lamp | 1A |
| A1h1 | Warning buzzer | 4A |
| A1p13 | Multifunction display | 3A |
| CAN B | Interior CAN | 2G |
| CAN B | Interior CAN | 6G |
| CAN B | Interior CAN | 2D |
| CAN B | Interior CAN | 5H |
| E1 | Left front lamp unit | 14A |
| E19/1 | Left license plate lamp | 11L |
| E19/2 | Right license plate lamp | 13L |
| E1e3 | Left front standing and parking lamp | 15C |
| E1e6 | Left front side-marker lamp | 15C |
| E2 | Right front lamp unit | 11A |
| E2e3 | Right front standing and parking lamp | 9C |
| E2e6 | Right front side-marker lamp | 9C |
| E3 | Left rear lamp unit | 11H |
| E3e10 | Inner left stop lamp and tail lamp | 9J |
| E3e11 | Outer left brake light and taillight | 9K |
| E3e6 | Left rear side marker lamp | 9J |
| E4 | Right rear lamp unit | 14H |
| E4e10 | Inner right brake light and taillight | 15J |
| E4e11 | Outer right brake light and taillight | 15K |
| E4e6 | Right rear side-marker lamp | 15J |
| N10/1 | Front SAM control unit with fuse and relay module | 5D |
| N10/2 | Rear SAM control unit with fuse and relay module | 8F |
| N69/1 | Left door control unit | 2J |
| N73 | Electronic ignition switch control unit | 6J |
| S1 | Exterior lights switch | 5A |
| U630 | Valid for USA and Canada | 9J |
| U630 | Valid for USA and Canada | 15J |
