Removing And Installing Headlamp For Daytime Running Light - AR82.10-P-2300W
MODEL 172.4
with CODE (240) LED daytime running lights
with CODE (236) Daytime running lights in LED design

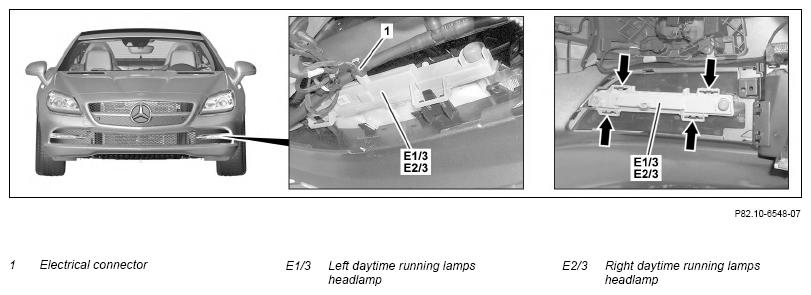

Fig 1: Daytime Running Light Headlamp Components Location - Model 172.4 With Code 240 (Shown On The Left Side Of Vehicle)
With code (240) LED daytime running lights, shown on the left side of vehicle

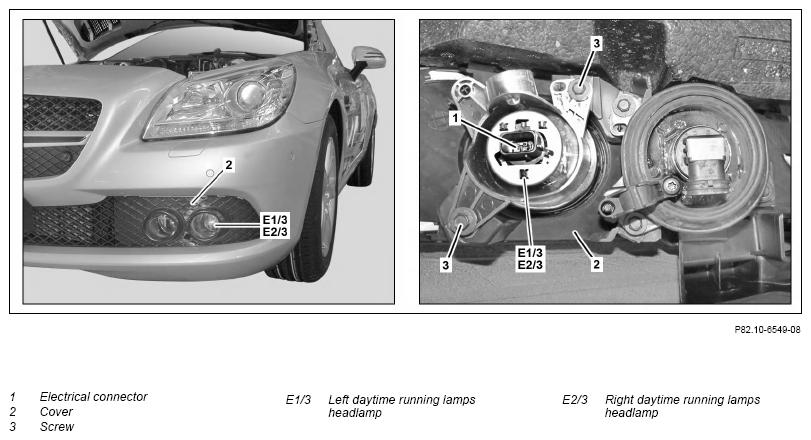

Fig 2: Daytime Running Light Headlamp Components Location - Model 172.4 With Code 236 (Shown On The Left Side Of Vehicle)
With code (236) Daytime running lights in LED design, shown on the left side of vehicle
| Remove/install | |||
| 1 | Lift vehicle on lifting platform. | AR00.60-P-1000V | |
| 2.1 | Remove bottom engine compartment paneling at front | Engine 271, 276 When removing left daytime running lights headlamp (E1/3). |
AR61.20-P-1105W |
| 2.2 | Remove bottom section of soundproofing at front | Engine 651 When removing left daytime running lights headlamp (E1/3). |
AR94.30-P-5300W |
| 2.3 | Detach right fender liner in front area until right daytime running lights headlamp (E2/3) is accessible | When removing right daytime running lights headlamp (E2/3). | AR88.10-P-1300W |
| 3 | Disconnect electrical connector (1) | ||
| 4.1 | Release left daytime running lights headlamp (E1/3) or right daytime running lights headlamp (E2/3) at catch hooks (arrows) and remove | With code (240) LED daytime running lights | |
| 4.2 | Remove screws/bolts (3) and remove left daytime running lights headlamp (E1/3) or right daytime running lights headlamp (E2/3) | With code (236) Daytime running lights in LED version |
|
| 5 | Install in the reverse order |
