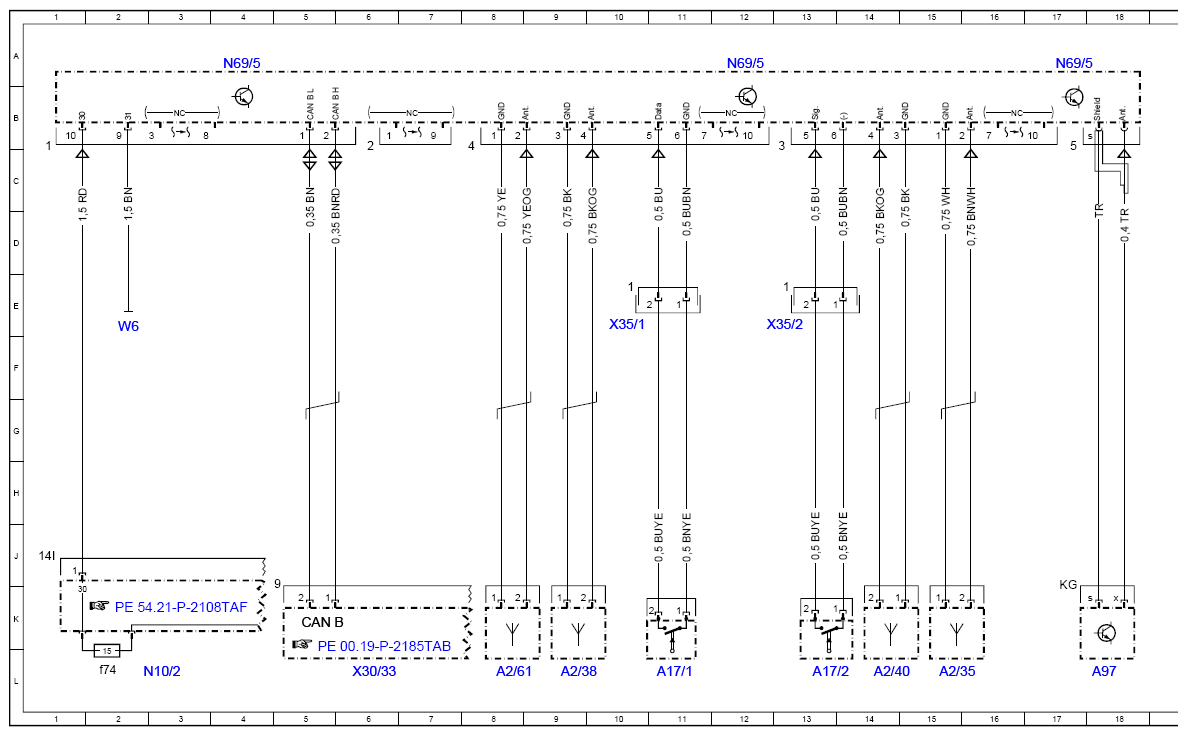

(Wiring Diagram For Keyless Go Control Unit - PE80.61-P-2101-97TAA)
Model 172.4 up to 5/31/15
with code 889 (KEYLESS-GO)
Control unit N69/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 23L |
| A17/1 | Left KEYLESS-GO door handle | 11L |
| A17/2 | Right KEYLESS-GO door handle | 13L |
| A2/35 | Trunk KEYLESS GO antenna | 15L |
| A2/38 | Left door KEYLESS-GO antenna | 9L |
| A2/40 | Right door KEYLESS-GO antenna | 14L |
| A2/61 | Interior KEYLESS GO antenna | 8L |
| A97 | Rear KEYLESS-GO antenna | 18L |
| CAN B | Interior CAN | 5K |
| N10/2 | Rear SAM control unit with fuse and relay module | 3L |
| N10/2f74 | Fuse 74 | 2L |
| N69/5 | KEYLESS-GO control unit | 4A |
| N69/5 | KEYLESS-GO control unit | 12A |
| N69/5 | KEYLESS-GO control unit | 17A |
| W6 | Left wheel arch trunk ground point | 2E |
| X30/33 | Right vehicle floor interior CAN voltage distributor electrical connector | 6L |
| X35/1 | Left door electrical connector | 10E |
| X35/2 | Right door electrical connector | 13E |
