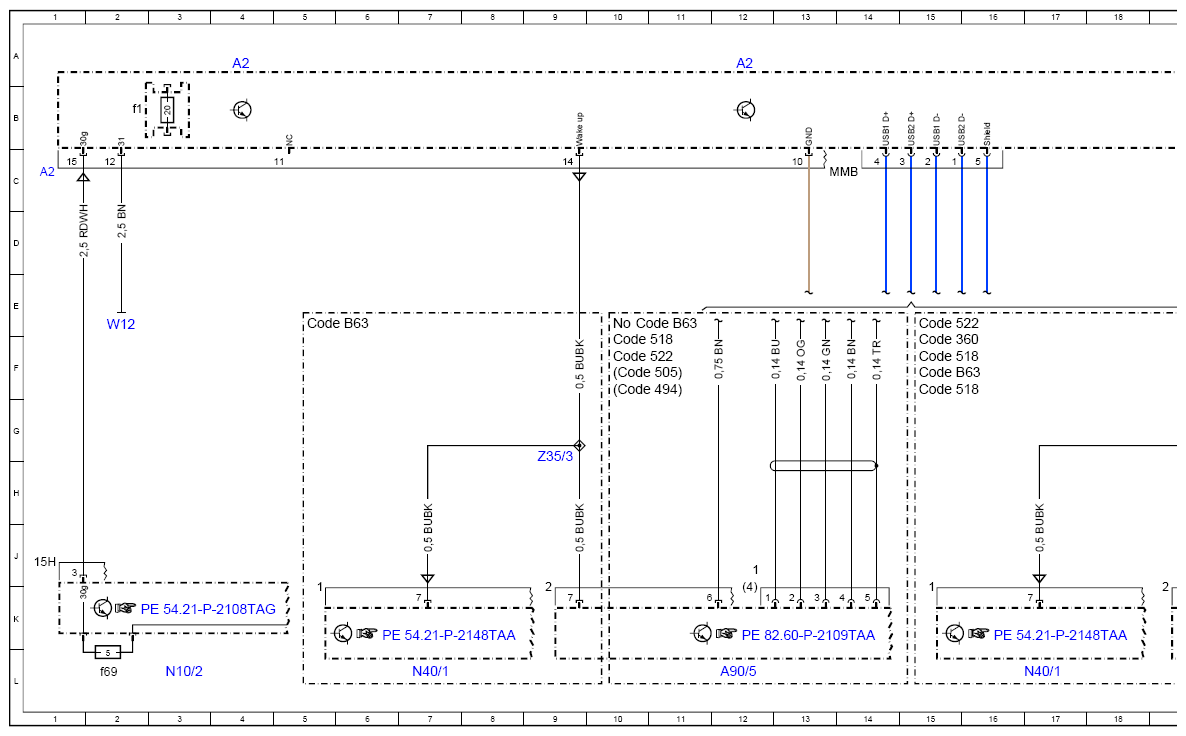

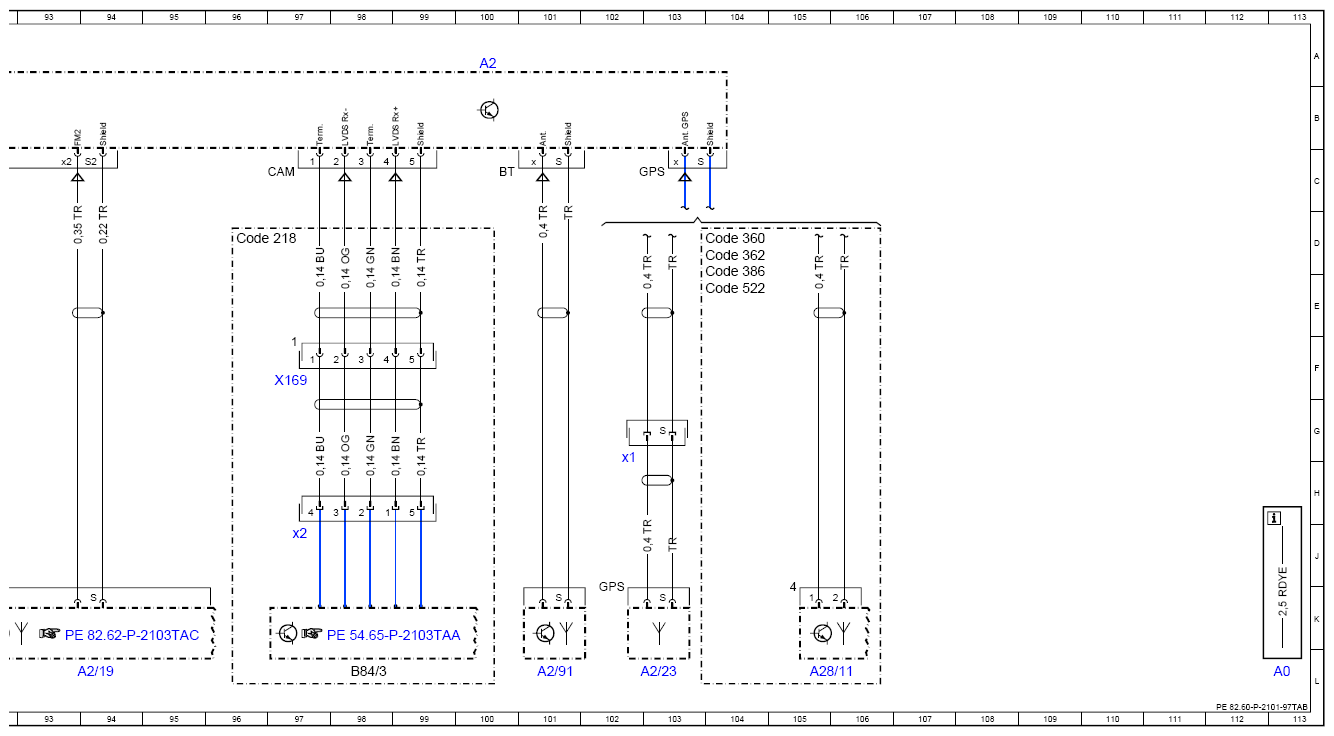

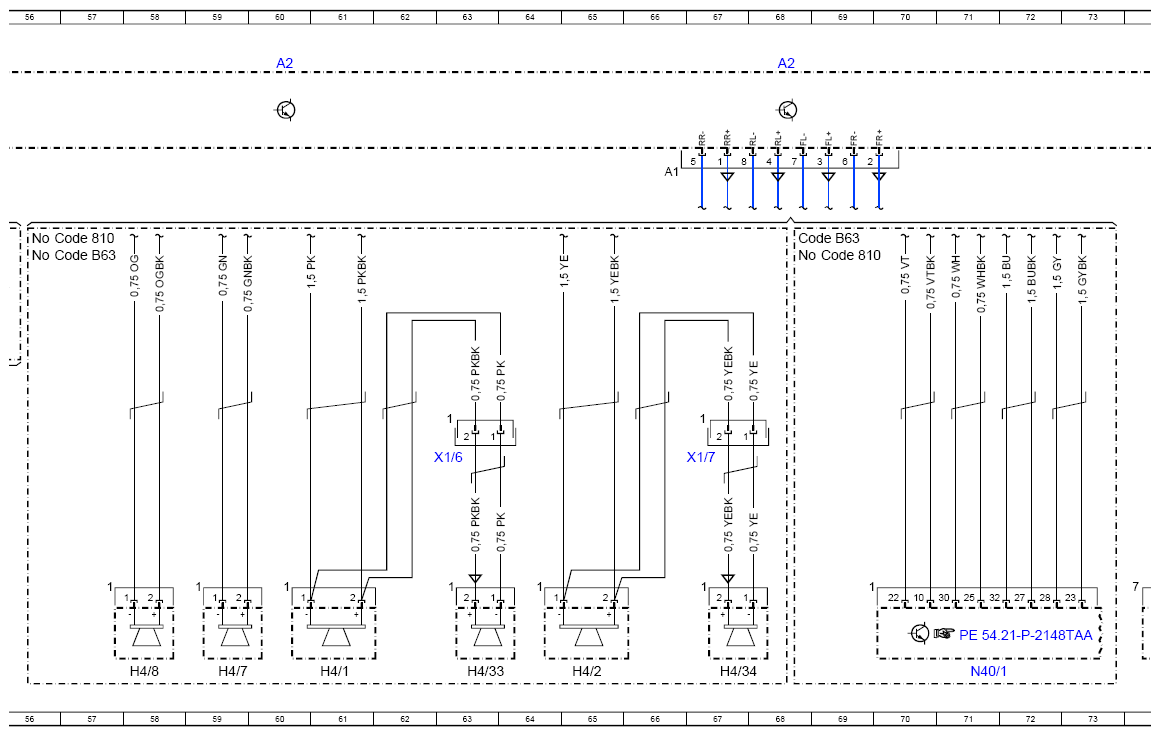

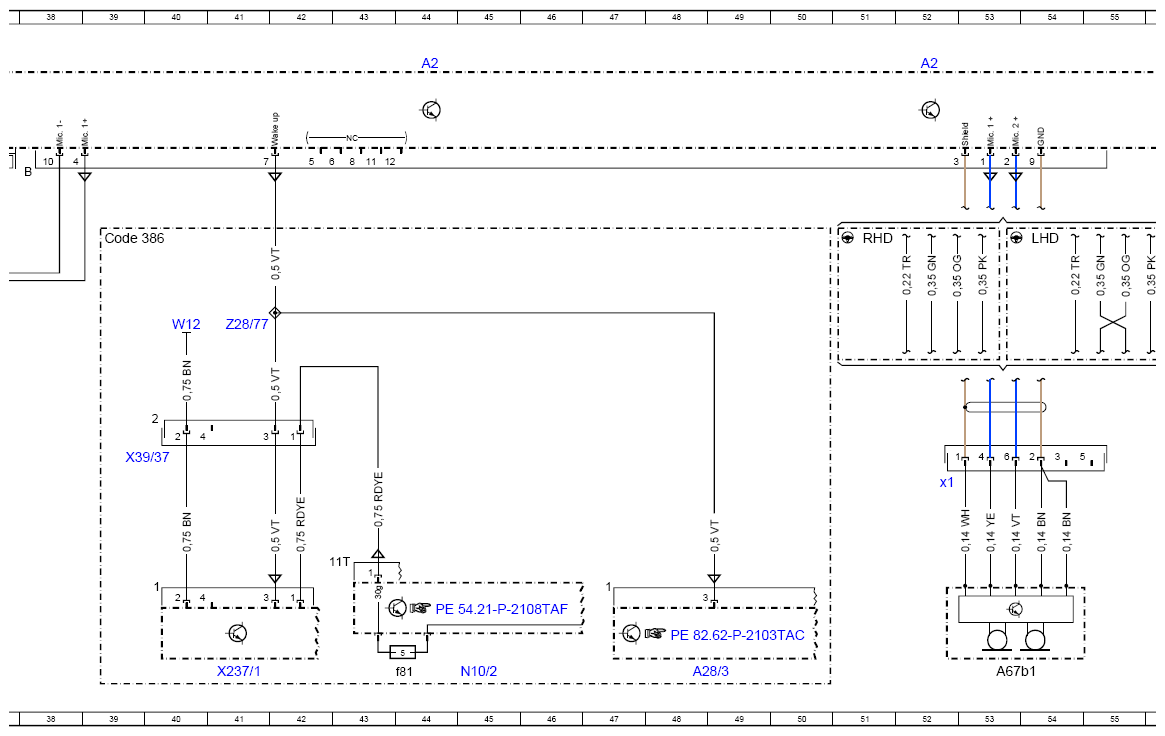

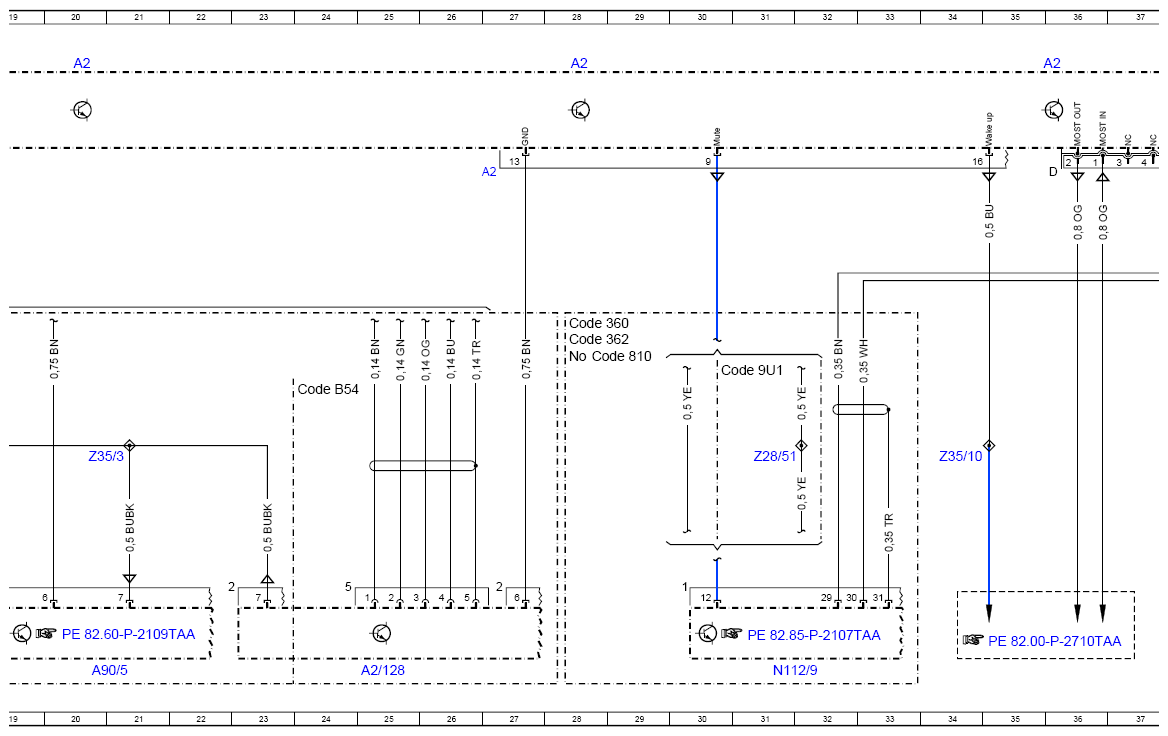

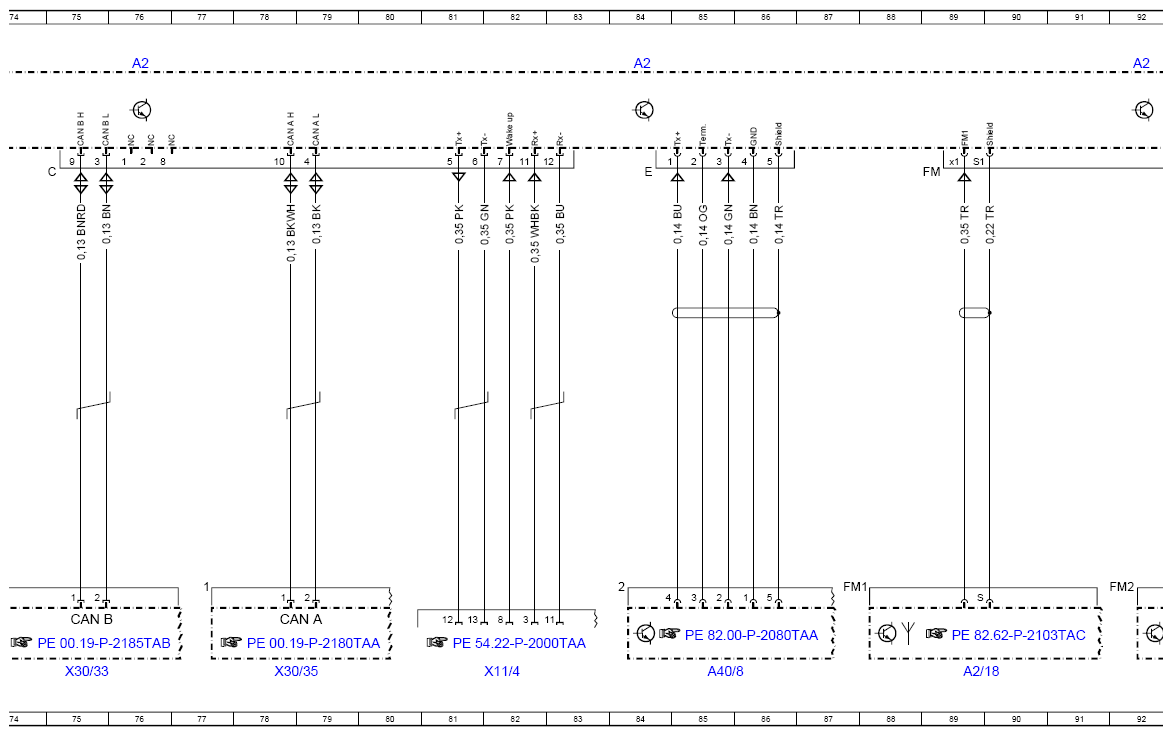

Wiring Diagram For Radio (RD) Control Unit - PE82.60-P-2101-97TAB
Model 172.4
as of 3/1/16
with code 505 (Radio 20 NTG5, not navigation-enabled)
Control unit A2
Model 172.4
as of 3/1/16
with code 522 (Audio 20 radio)
Control unit A2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 113L |
| A2 | Radio | 4A |
| A2 | Radio | 12A |
| A2 | Radio | 20A |
| A2 | Radio | 28A |
| A2 | Radio | 36A |
| A2 | Radio | 44A |
| A2 | Radio | 52A |
| A2 | Radio | 60A |
| A2 | Radio | 68A |
| A2 | Radio | 76A |
| A2 | Radio | 84A |
| A2 | Radio | 92A |
| A2 | Radio | 100A |
| A2/128 | USB splitter | 25L |
| A2/18 | FM, AM and CL [ZV] antenna amplifier | 89L |
| A2/19 | FM 2, DAB and TV antenna amplifier | 94L |
| A2/23 | GPS antenna | 103L |
| A2/23x1 | GPS antenna electrical connector | 102H |
| A2/91 | Bluetooth® antenna | 101L |
| A28/11 | Multifunction antenna | 105L |
| A28/3 | Cellular telephone system antenna amplifier/compensator | 48L |
| A2f1 | Radio fuse | 2B |
| A40/8 | Audio/COMAND® display | 85L |
| A67b1 | Inside rearview mirror microphone | 53L |
| A67b1x1 | Inside rearview mirror microphone electrical connector | 52H |
| A90/5 | Multimedia connection unit | 12L |
| A90/5 | Multimedia connection unit | 20L |
| B84/3 | Backup camera | 98L |
| B84/3x2 | Reversing camera electrical connector 2 | 97J |
| CAN A | Telematics CAN | 78K |
| CAN B | Interior CAN | 75K |
| Code 218 | Backup camera | 96D |
| Code 360 | HERMES UMTS | 15F |
| Code 360 | HERMES UMTS | 28E |
| Code 360 | HERMES UMTS | 103D |
| Code 362 | HERMES LTE | 28F |
| Code 362 | HERMES LTE | 103D |
| Code 386 | Comfort telephony | 39D |
| Code 386 | Comfort telephony | 103E |
| Code 494 | USA version | 10F |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 10F |
| Code 518 | Media Interface | 15F |
| Code 518 | Media Interface | 10F |
| Code 518 | Media Interface | 15F |
| Code 522 | Audio 20 radio | 10F |
| Code 522 | Audio 20 radio | 15E |
| Code 522 | Audio 20 radio | 103E |
| Code 810 | Sound system | 28F |
| Code 810 | Sound system | 69D |
| Code 810 | Sound system | 56D |
| Code 9U1 | E-Call RUSSIA (GLONASS) preinstallation | 30F |
| Code B54 | Live Traffic Information | 24F |
| Code B63 | Vehicle sound iESS | 15F |
| Code B63 | Vehicle sound iESS | 5E |
| Code B63 | Vehicle sound iESS | 10E |
| Code B63 | Vehicle sound iESS | 56D |
| Code B63 | Vehicle sound iESS | 68D |
| H4/1 | Left door speaker | 61L |
| H4/2 | Right door speaker | 65L |
| H4/33 | Left door tweeter | 63L |
| H4/34 | Right door tweeter | 67L |
| H4/7 | Left rear speaker | 59L |
| H4/8 | Right rear speaker | 58L |
| LHD | Left-hand drive vehicle | 54D |
| N10/2 | Rear SAM control unit with fuse and relay module | 3L |
| N10/2 | Rear SAM control unit with fuse and relay module | 45L |
| N10/2f69 | Fuse 69 | 2L |
| N10/2f81 | Fuse 81 | 44L |
| N112/9 | HERMES control unit | 31L |
| N40/1 | Engine sound control unit | 7L |
| N40/1 | Engine sound control unit | 17L |
| N40/1 | Engine sound control unit | 71L |
| RHD | Right-hand drive vehicle | 51D |
| W12 | Ground point (center console) | 2E |
| W12 | Ground point (center console) | 40E |
| X1/6 | Left door speaker electrical connector | 63H |
| X1/7 | Right door speaker electrical connector | 67H |
| X11/4 | Diagnostic connector | 82L |
| X169 | Backup camera electrical connector | 97F |
| X237/1 | Mobile phone contact plate | 41L |
| X30/33 | Right vehicle floor interior CAN voltage distributor electrical connector | 75L |
| X30/35 | Telematics CAN voltage distributor electrical connector | 78L |
| X39/37 | Mobile phone electrical connector | 40H |
| Z28/51 | Telephone mute connector sleeve | 31G |
| Z28/77 | Compensator switching signal connector sleeve, receiver on/off | 41E |
| Z35/10 | MOST wake-up signal connector sleeve | 34G |
| Z35/3 | Wake-up signal connector sleeve | 9G |
| Z35/3 | Wake-up signal connector sleeve | 20G |
